Vỏ case OpenUPS2 dạng gắn tường (Wall mount)

Vỏ case OpenUPS2 (Parametric)

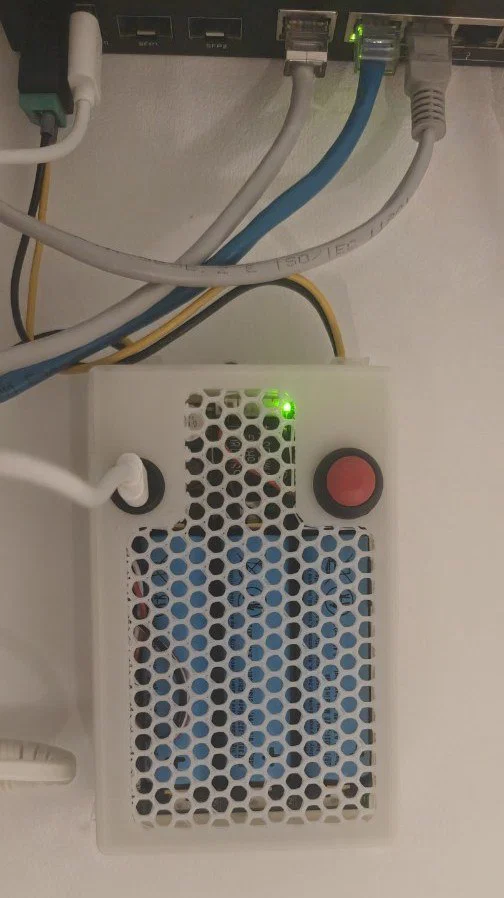

Một bộ vỏ gồm 2 phần lắp khớp (snap-fit) cho mạch OpenUPS2 (PCB 115.2 x 69.85 mm). Phần nắp được cố định vào đế bằng các ngàm in sẵn và 4 ốc M3 bắt trực tiếp vào các trụ ren của bo mạch. Thiết kế bao gồm tùy chọn lỗ thông hơi tổ ong (dạng modifier trong slicer) và chân ốc in rời.

BỘ SẢN PHẨM BAO GỒM

• openups2_base.stl - Thân đế (có lỗ bắt ốc chìm). In 1 cái.
• openups2_lid.stl - Nắp (có ngàm, lỗ 11 mm). In 1 cái.
• openups2_screw_feet.stl - 4 chân ốc trụ tùy chọn (hốc chứa đầu ốc trụ, không phải ốc chìm).
• openups2_vent_base.stl - Khối thông hơi chữ thập cho đế, dùng làm modifier.
• openups2_vent_lid.stl - Khối thông hơi chữ thập cho nắp, dùng làm modifier.
• openups2_all_in_one.stl - Tất cả trong một file; dùng lệnh Split to Objects trong slicer.
• openups2_case.scad - File nguồn tham số, tùy chỉnh theo nhu cầu.

PHẦN CỨNG CẦN THIẾT (Ngoài 3D print)

Đây chỉ là vỏ case, bạn cần chuẩn bị linh kiện:

• Bo mạch OpenUPS2.
• Cáp USB-C gắn panel (loại tròn, 11 mm).
• Nút nhấn PBS33B (loại tạm thời).
• Đầu nối bước 2 mm (hoặc loại dây có sẵn).
• 4 ốc M3 (loại đầu bằng DIN 965 cho đế, hoặc đầu tròn nếu dùng chân in thêm).

LƯU Ý KHI IN

• Chất liệu: Bắt buộc dùng nhựa chống cháy (UL94 V-0) như PC-ABS, ABS chống cháy, hoặc PC. TRÁNH DÙNG PLA vì không chịu được nhiệt.
• Layer height: 0.2 mm.
• Walls: 3 lớp, Infill: 15-20%.
• Không cần support.

THÔNG GIÓ VỚI HONEYCOMB MODIFIER (OrcaSlicer)

Các file vent là dạng khối, không phải lỗ thủng. Hãy đặt chúng làm "Modifier" trong slicer, sau đó thiết lập infill dạng "Honeycomb" với lớp top/bottom bằng 0 để tạo lưới thông hơi.

CẤU HÌNH CASE

Vỏ này được tạo bằng YAPPgenerator. Bạn có thể mở file .scad bằng OpenSCAD để thay đổi thông số như kích thước, ngàm, lỗ thông hơi theo ý muốn.

BẢN QUYỀN & LỜI NHẮN

Phát hành theo giấy phép CC0 1.0 (Public Domain). Bạn có thể thoải mái copy, chỉnh sửa hoặc kinh doanh. Nếu thấy hữu ích, hãy gửi cho tác giả một tấm bưu thiếp từ nơi bạn sống (liên hệ qua tin nhắn để lấy địa chỉ).
