Bảng trải V điều chỉnh cho côn trùng có cánh

Tác giả Blinque

Lượt tải
80
Lượt thích
9
Lượt coi
545
Bình luận
1

File 3 16,6 KB

  • Adjustable_Spreading_Board_Left_1766359412.stlSTL · 4,6 KB
  • Adjustable_Spreading_Board_Right_1766359412.stlSTL · 11,3 KB
  • spreading_board_base_1766359413.stlSTL · 684 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

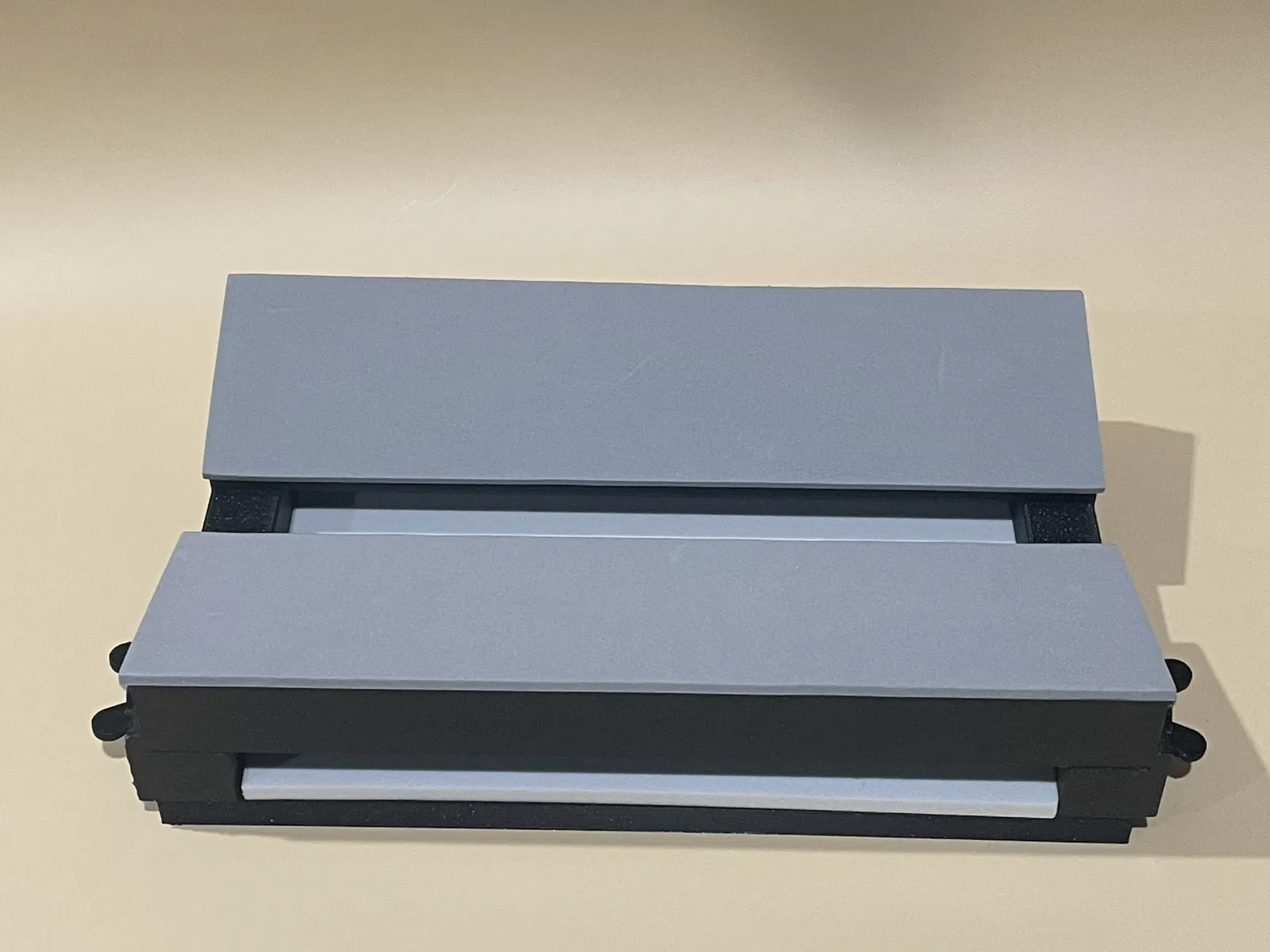

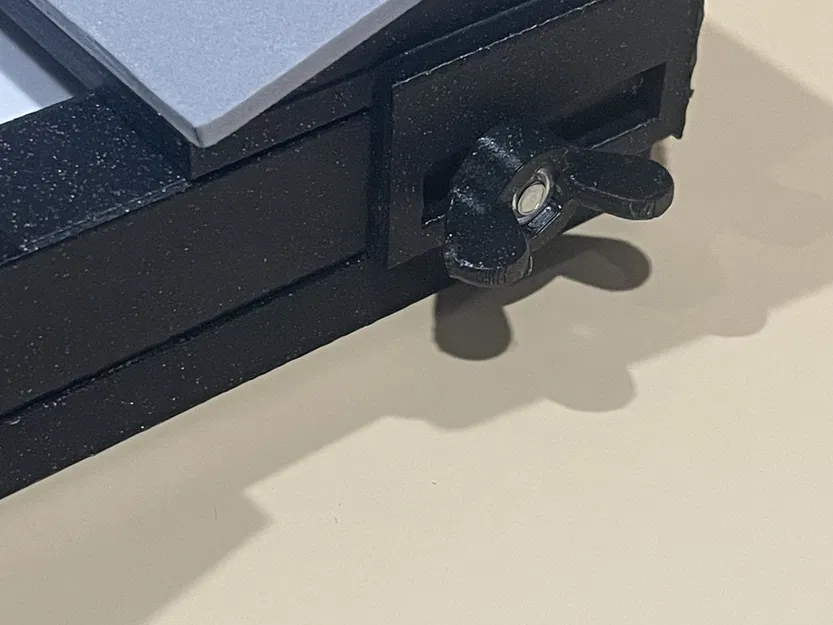

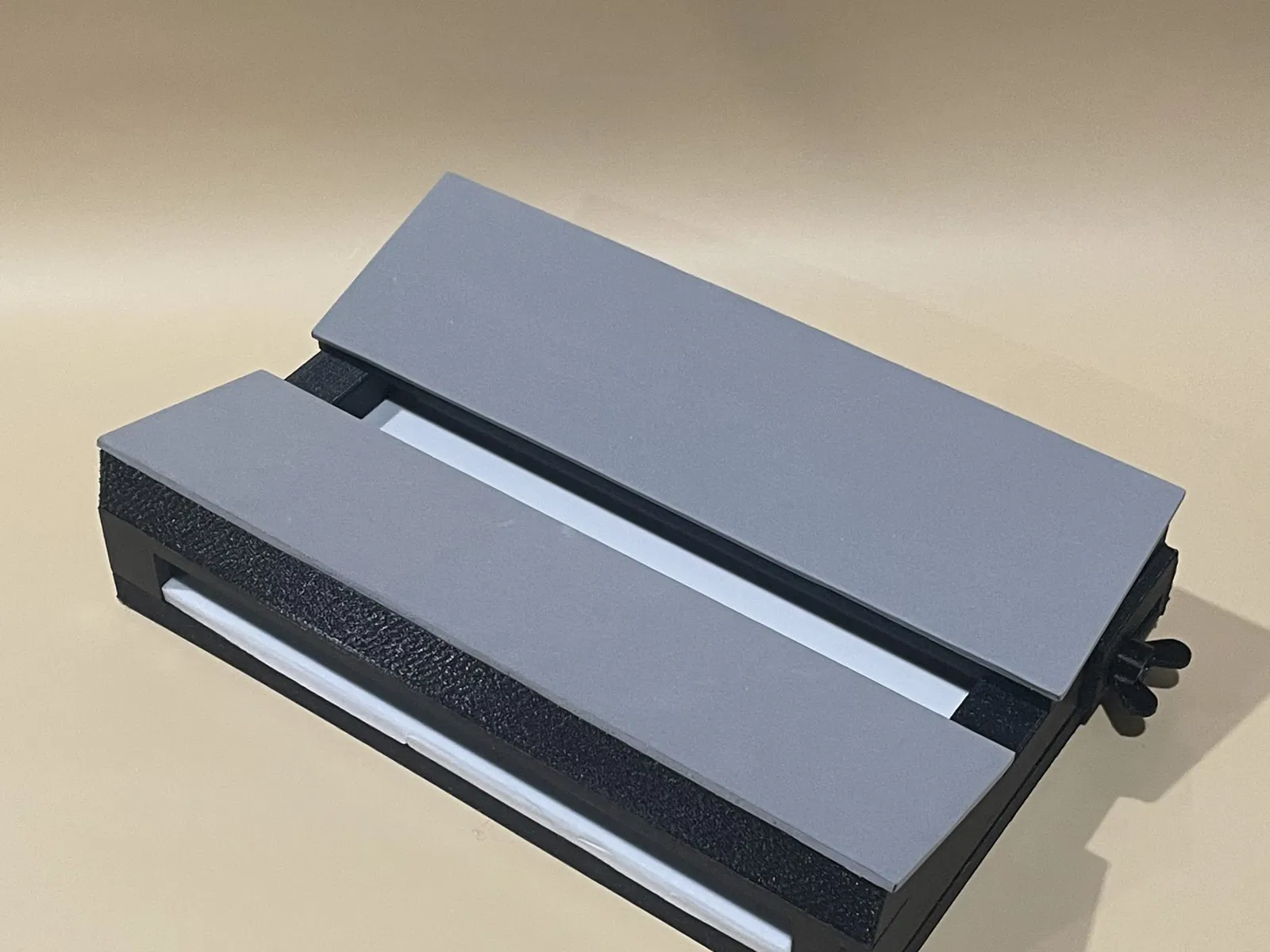

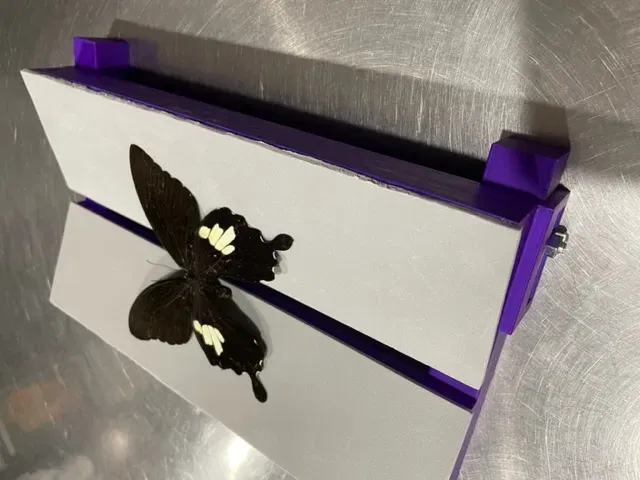

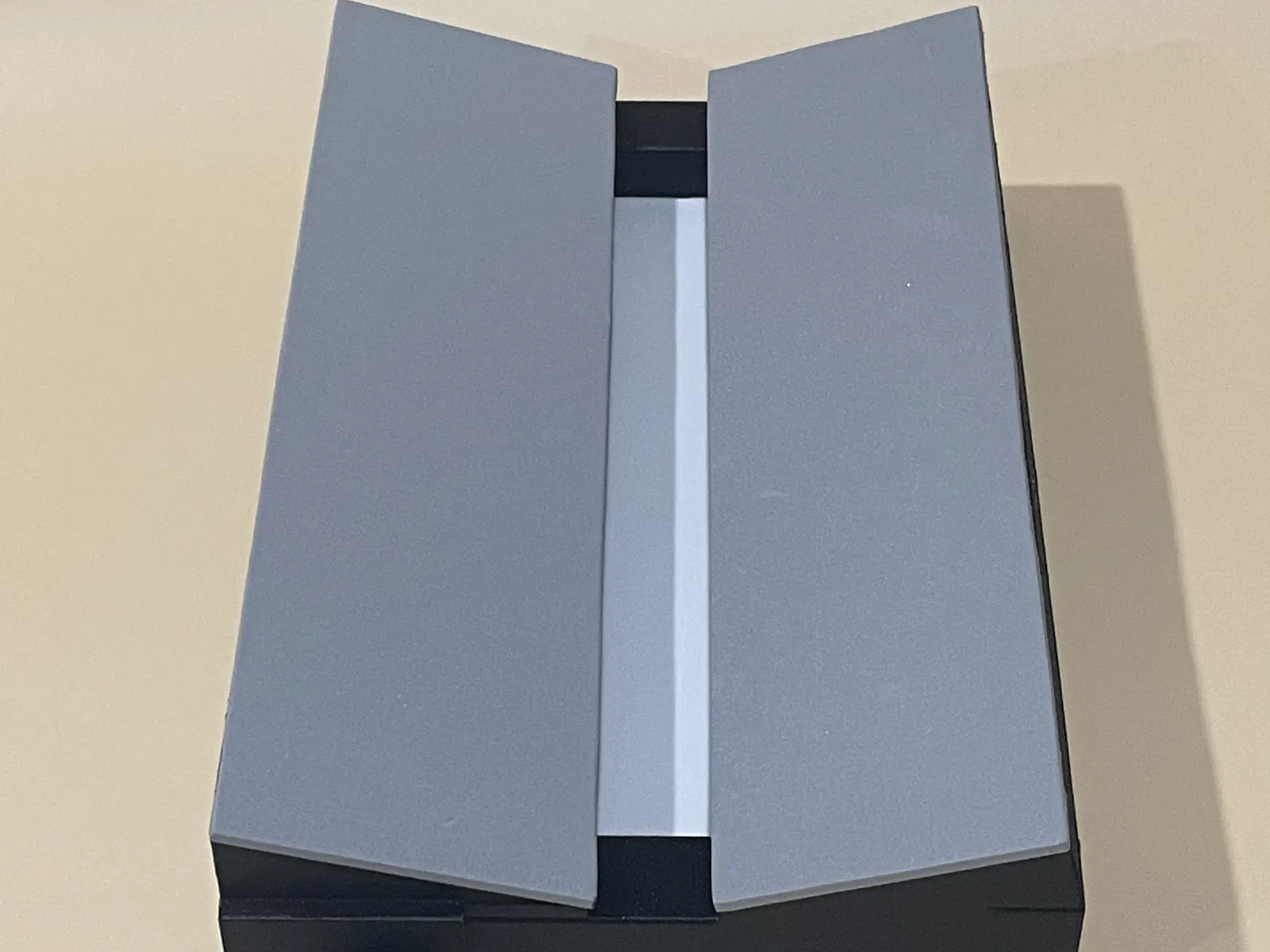

Bảng trải này được thiết kế để côn trùng có thể xuất hiện trong khi bay. Đinh vít có thể được nới lỏng để cho phép hai bên trượt và được siết chặt để giữ côn trùng ở vị trí chắc chắn. Con bướm trong hình chỉ để minh họa, nó đã được gắn trên một bảng phẳng trước khi bảng này được tạo ra. Các phiên bản mới hơn được in mà không cần hỗ trợ. Được in trên 256x256 bằng PLA với Bambu X1C. Sử dụng đinh vít M5 dài 30mm để lắp ráp. Đinh ốc cánh có thể hoạt động tốt hơn so với đinh ốc tiêu chuẩn, nhưng tôi thích kiểu dáng của đinh ốc cánh in. Tôi đã sử dụng M5 từ thiết kế này: https://www.f3d.vn/3d-model/154322-tay-cam-cho-bu-long-va-vit-tu-m3-den-m6 Phần trên của mỗi bên nên có một loại lớp lót nào đó để ghim cánh hoặc ít nhất là để bảo vệ côn trùng. Bảng trong hình có các tấm foam EVA dày 3mm được cố định bằng keo. Tôi đã đặt một lớp EVA dày 6mm dưới bảng trên cùng của nền bảng trải. Nền đủ dày để bạn có thể xoay đinh ốc cánh mà không va vào bàn. Dán nền và “chân” của bảng lại với nhau sau khi bạn đã gắn hai bên lại với nhau, nếu không bạn sẽ gặp khó khăn khi gắn bên trượt sau này. Tôi in trên một tấm có kết cấu vì nó trông đẹp và dường như giúp ổn định nền trên bàn thép không gỉ của tôi khi tôi ghim.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
16,6 KB
File lớn nhất
11,3 KB
