Bảng phẳng điều chỉnh để gắn côn trùng có cánh

Tác giả Blinque

Lượt tải
66
Lượt thích
8
Lượt coi
557
Bình luận
2

File 3 15,6 KB

  • Adjustable_Flat_Spreading_Board_Left_1766274505.stlSTL · 10,5 KB
  • Adjustable_Flat_Spreading_Board_Right_1766274505.stlSTL · 4,4 KB
  • spreading_board_base_1766274506.stlSTL · 684 B

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

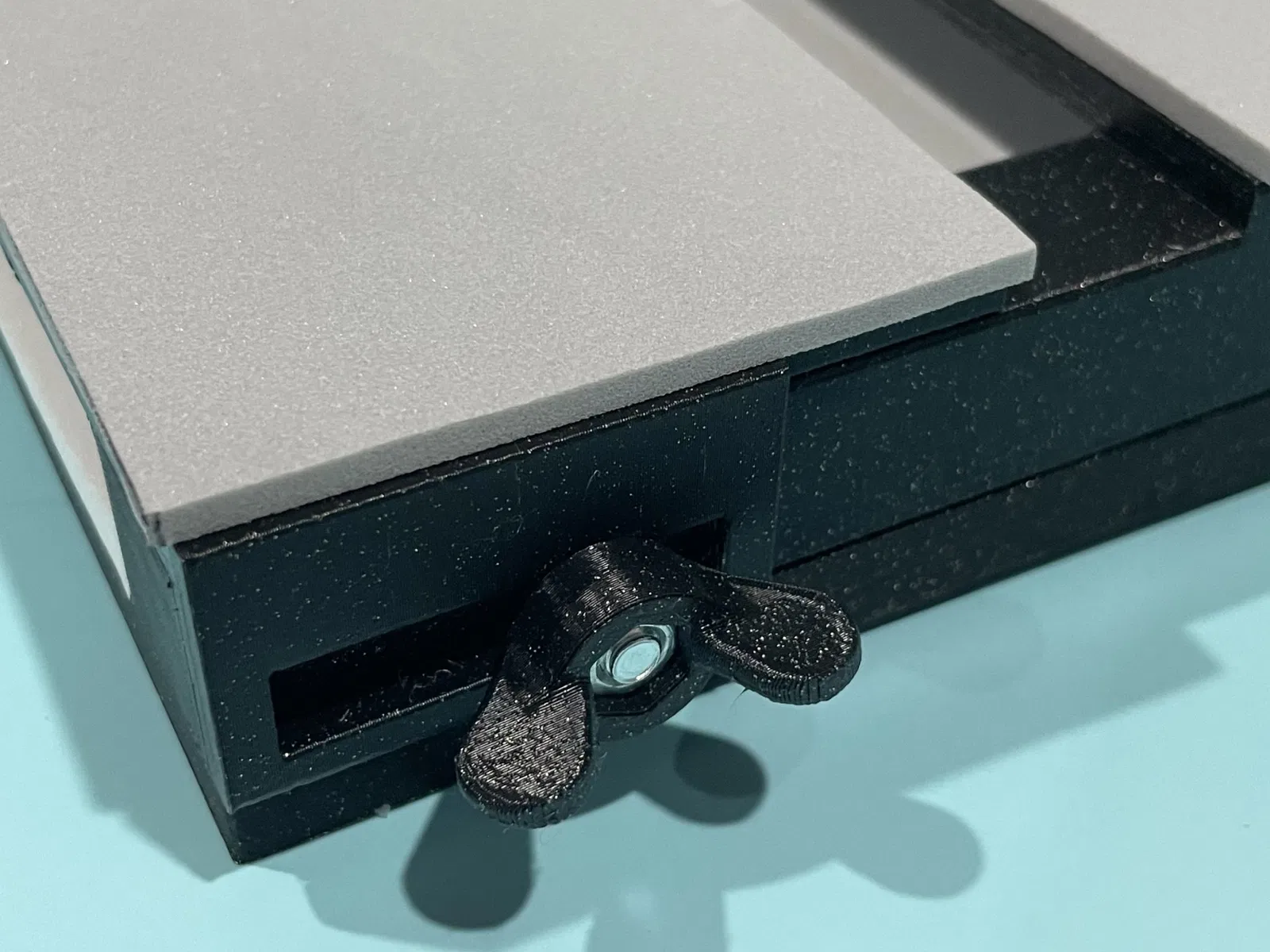

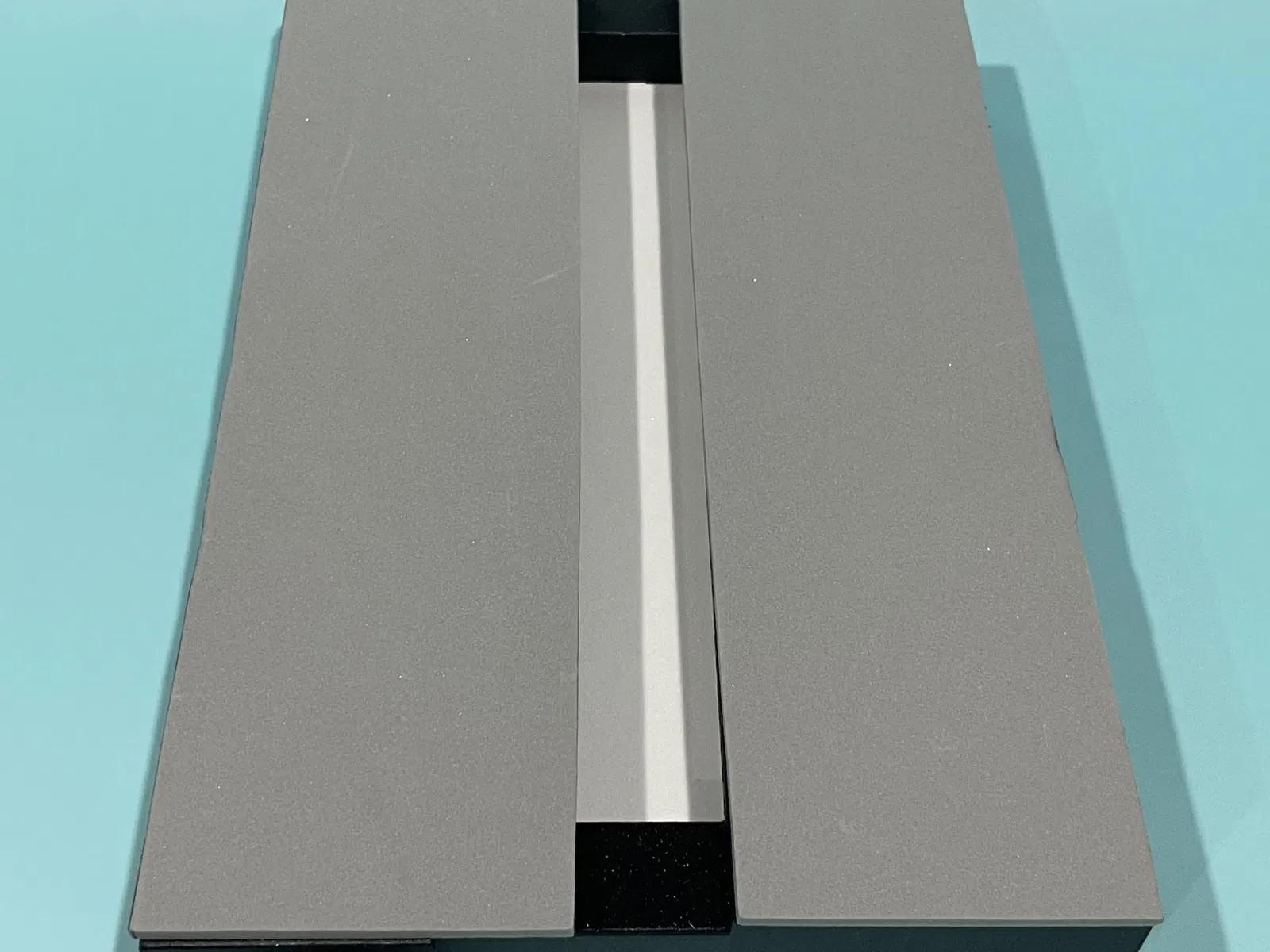

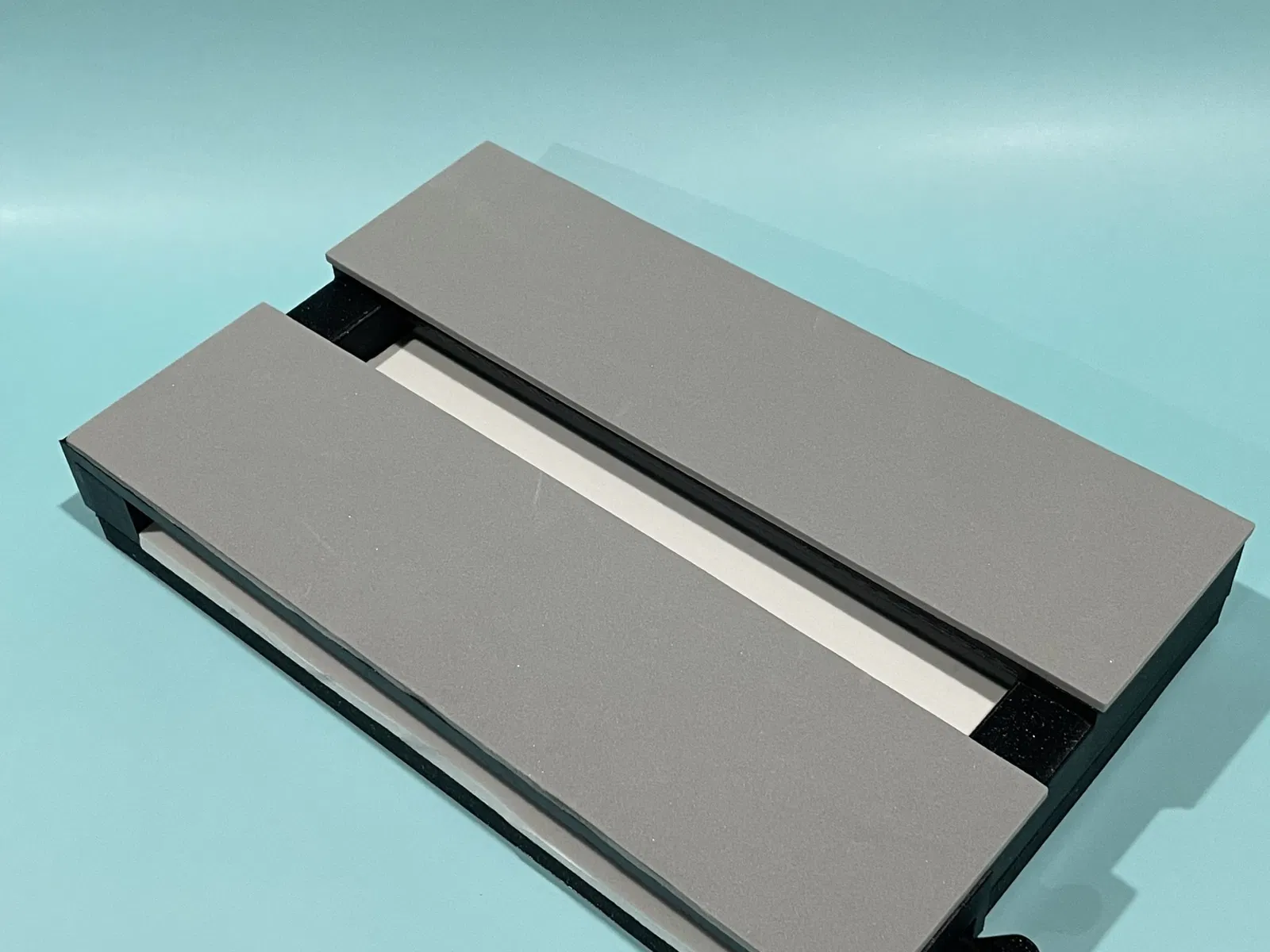

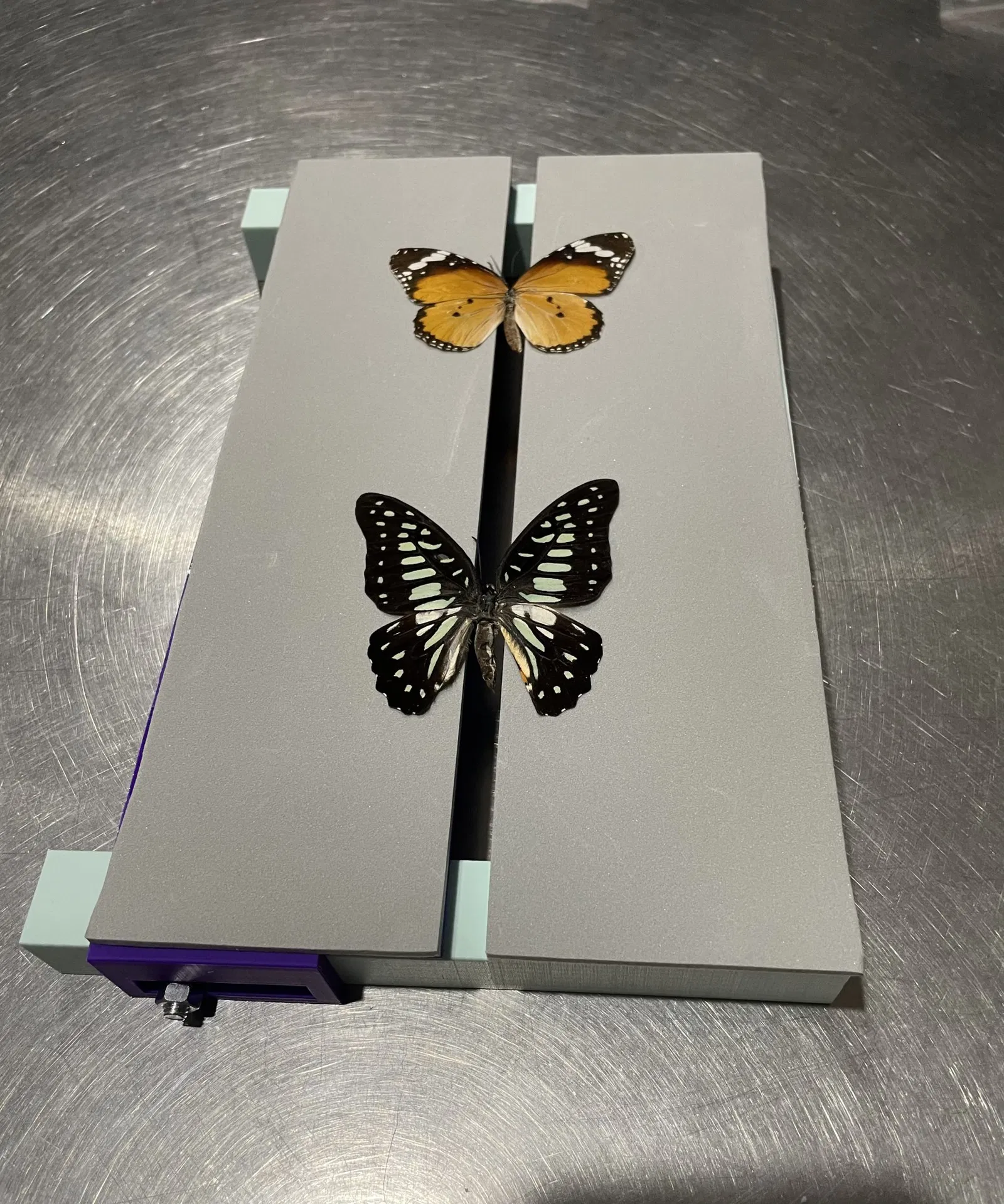

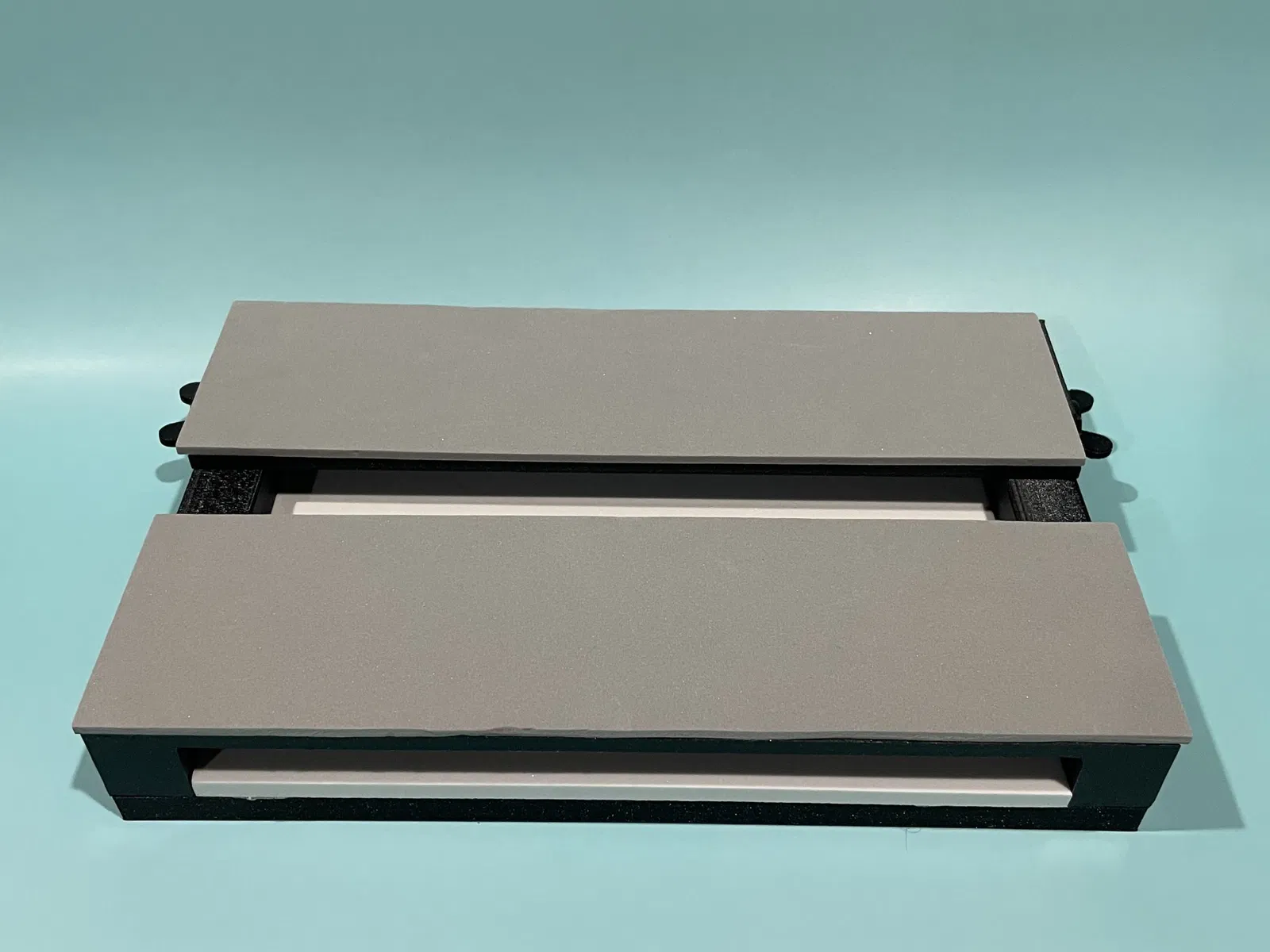

Bảng lan rộng này là một bảng phẳng tiêu chuẩn. Đinh ốc có thể được nới lỏng để cho phép hai bên trượt và siết chặt để giữ chặt côn trùng ở vị trí. Các phiên bản mới hơn được in mà không có giá đỡ. In trên 256x256 bằng PLA với Bambu X1C. Sử dụng đinh ốc M5 dài 30mm để lắp ráp. Đinh ốc cánh có lẽ sẽ hoạt động tốt hơn so với đinh ốc tiêu chuẩn, nhưng tôi thích vẻ ngoài của đinh ốc cánh in. Tôi đã sử dụng M5 từ thiết kế này: https://www.f3d.vn/3d-model/154322-tay-cam-cho-bu-long-va-vit-tu-m3-den-m6 Phần trên của mỗi bên nên có một loại lớp lót nào đó để ghim cánh hoặc ít nhất là để bảo vệ côn trùng. Bảng được chụp có các tấm foam EVA 3mm được gắn bằng keo. Tôi đã đặt một lớp foam EVA 6mm dưới bảng trên đế của bảng lan rộng. Đế dày đủ để bạn có thể xoay đinh ốc cánh mà không va chạm vào bàn. Dán đế và “chân” của bảng lại với nhau sau khi bạn đã gắn hai bên lại với nhau, nếu không bạn sẽ gặp khó khăn khi gắn bên trượt lại sau. Tôi in trên một tấm có kết cấu vì nó trông đẹp và dường như giúp ổn định đế trên bàn thép không gỉ của tôi khi tôi đang ghim.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
15,6 KB
File lớn nhất
10,5 KB
