MPER: Khung Eurorack in 3D (Mostly Printed Euro Rack)

Mình cực kỳ thích chơi synthesizer, nhưng việc tự tay lắp ráp các thiết bị điện tử cũng thú vị không kém, mà trong lĩnh vực này thì mọi thứ khá là dễ dàng.

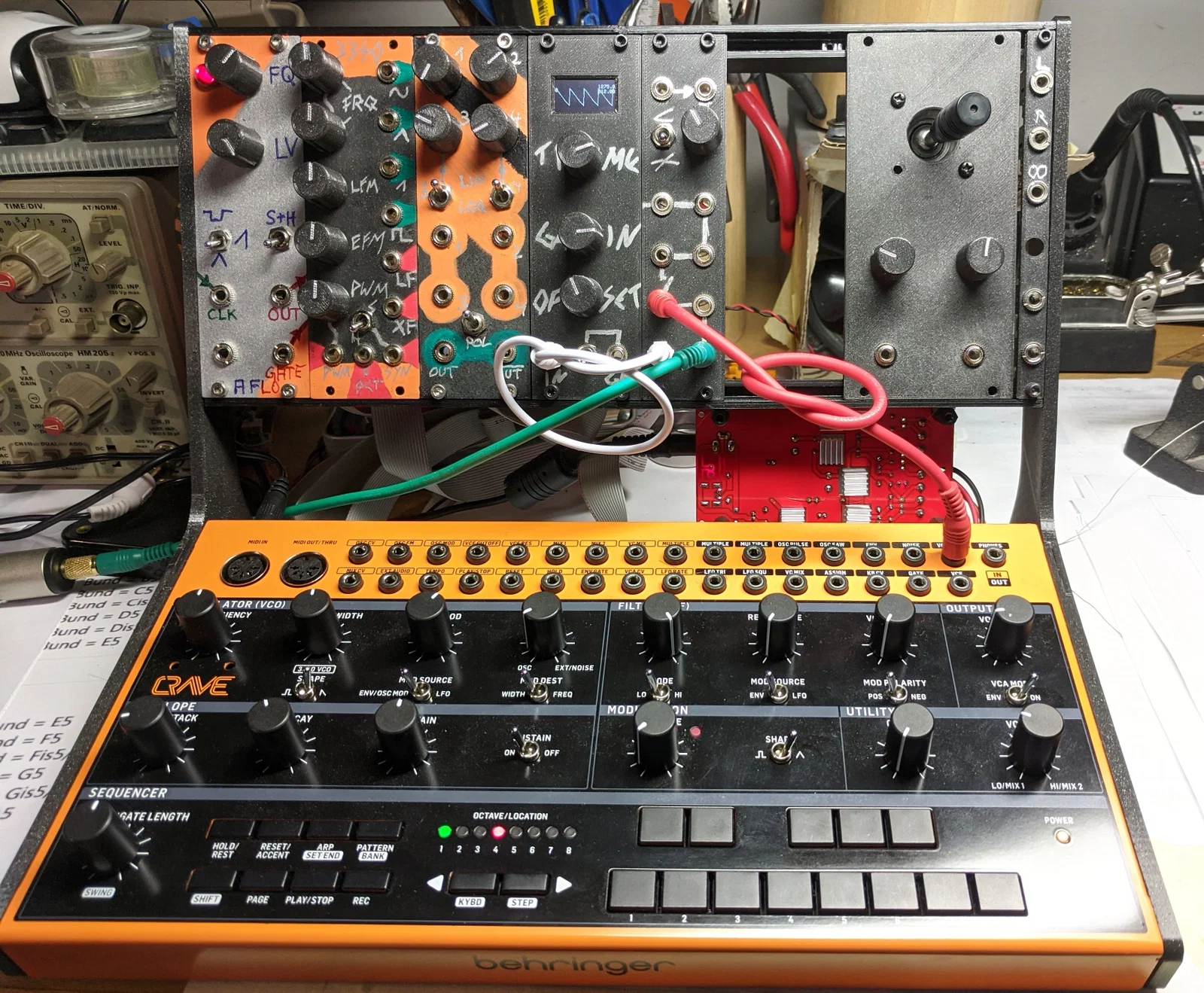

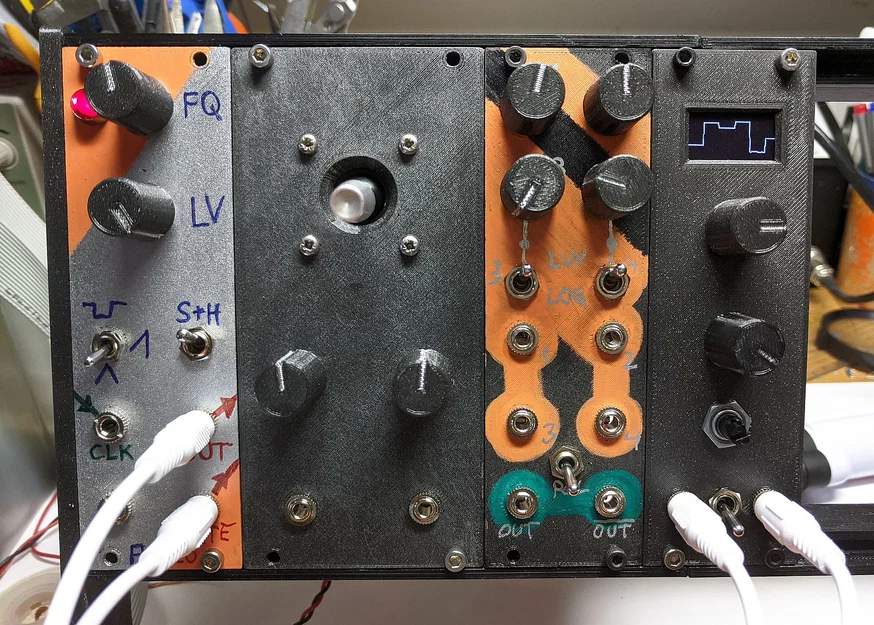

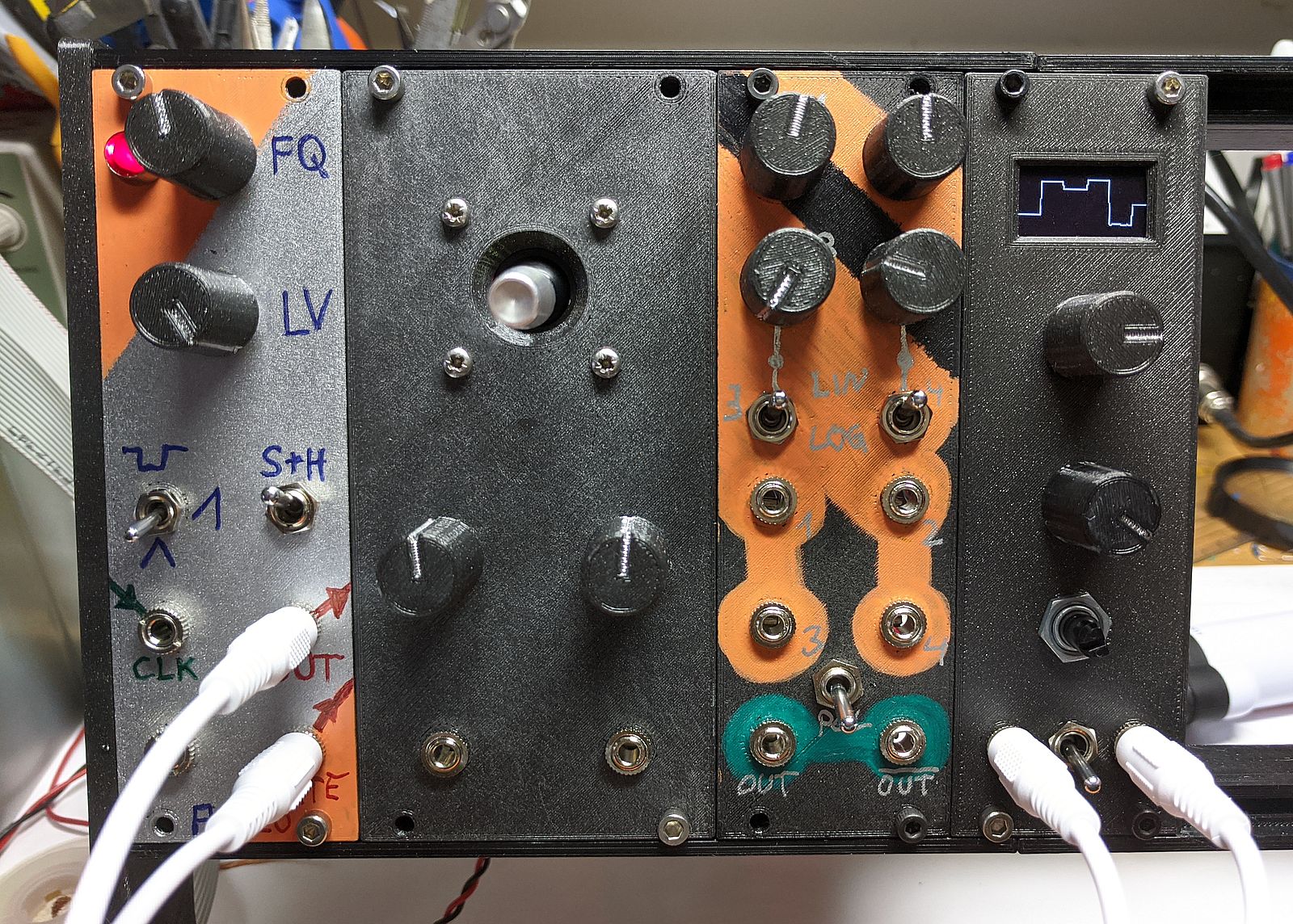

Để kết hợp mọi thứ tốt hơn, mình đã tự thiết kế và in một vài module cho chiếc synth Behringer Crave. Các module này có kích thước tương thích chuẩn Eurorack.

Album ảnh chi tiết trên Google tại đây: https://photos.app.goo.gl/7dKgZ94mP2Hdqx2Q6

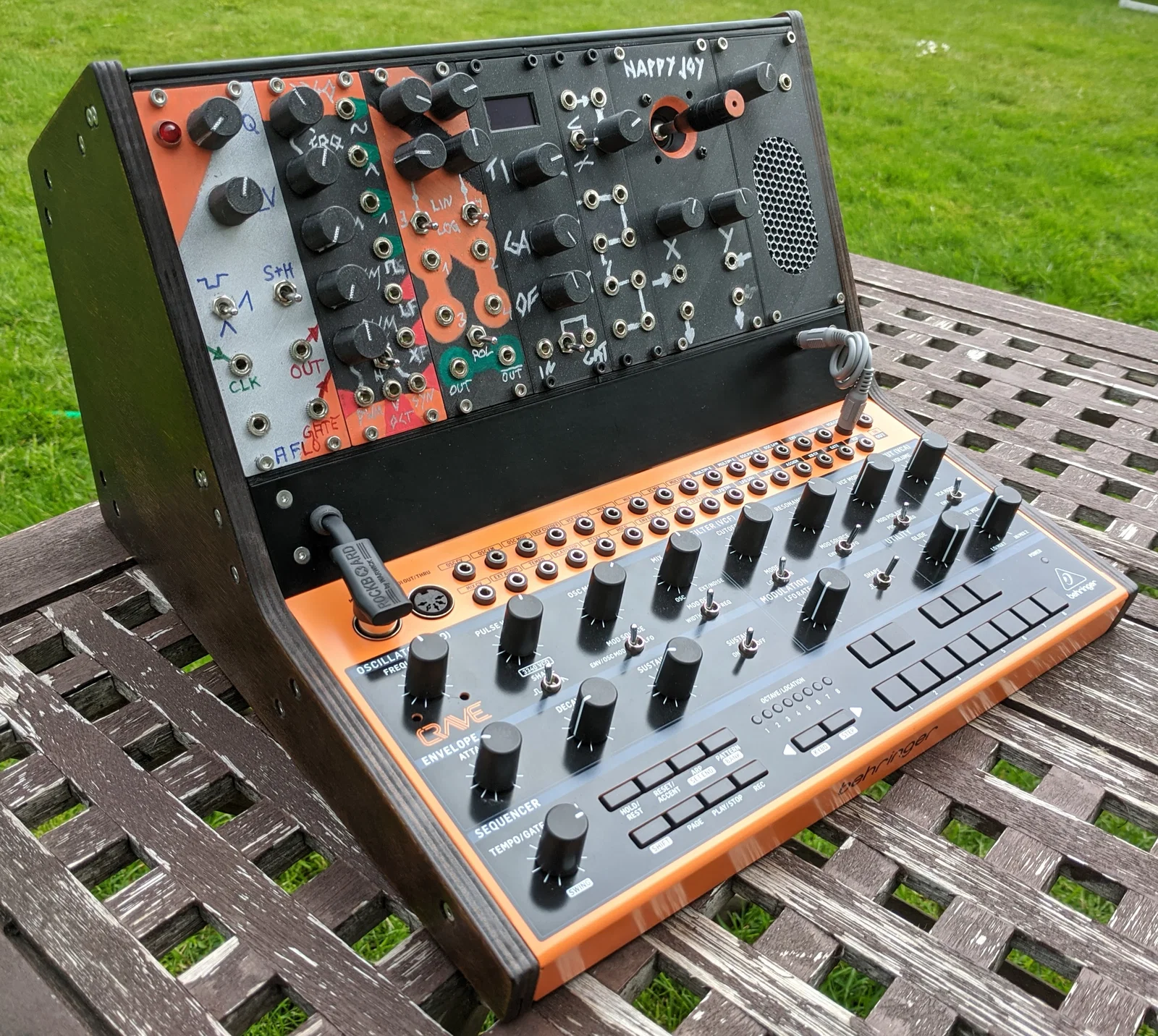

Trong file euro.blend mới nhất đã có cả file CAD cho phần vỏ gỗ. Ngoài ra, mình có vài khuôn mẫu để phay các bộ phận nhưng không tải lên đây được (bạn có thể xem file PDF tại: https://www.dropbox.com/s/7w0mhtjzpxhtk6w/Templates.zip?dl=0).

Dự án này vẫn đang trong quá trình phát triển (WIP), nên mọi người kiên nhẫn giúp mình nhé! Hãy tham gia thảo luận tại: https://www.reddit.com/r/synthdiy/

Hướng dẫn in

Danh mục: Electronics

Cài đặt in

Hãng máy in: Prusa

Máy in: i3 MK2.5

Rafts: Không

Độ phân giải: 0.2 với đầu in 0.4

Infill: Honeycomb

Chất liệu: Prusament PETG

Xử lý sau khi in

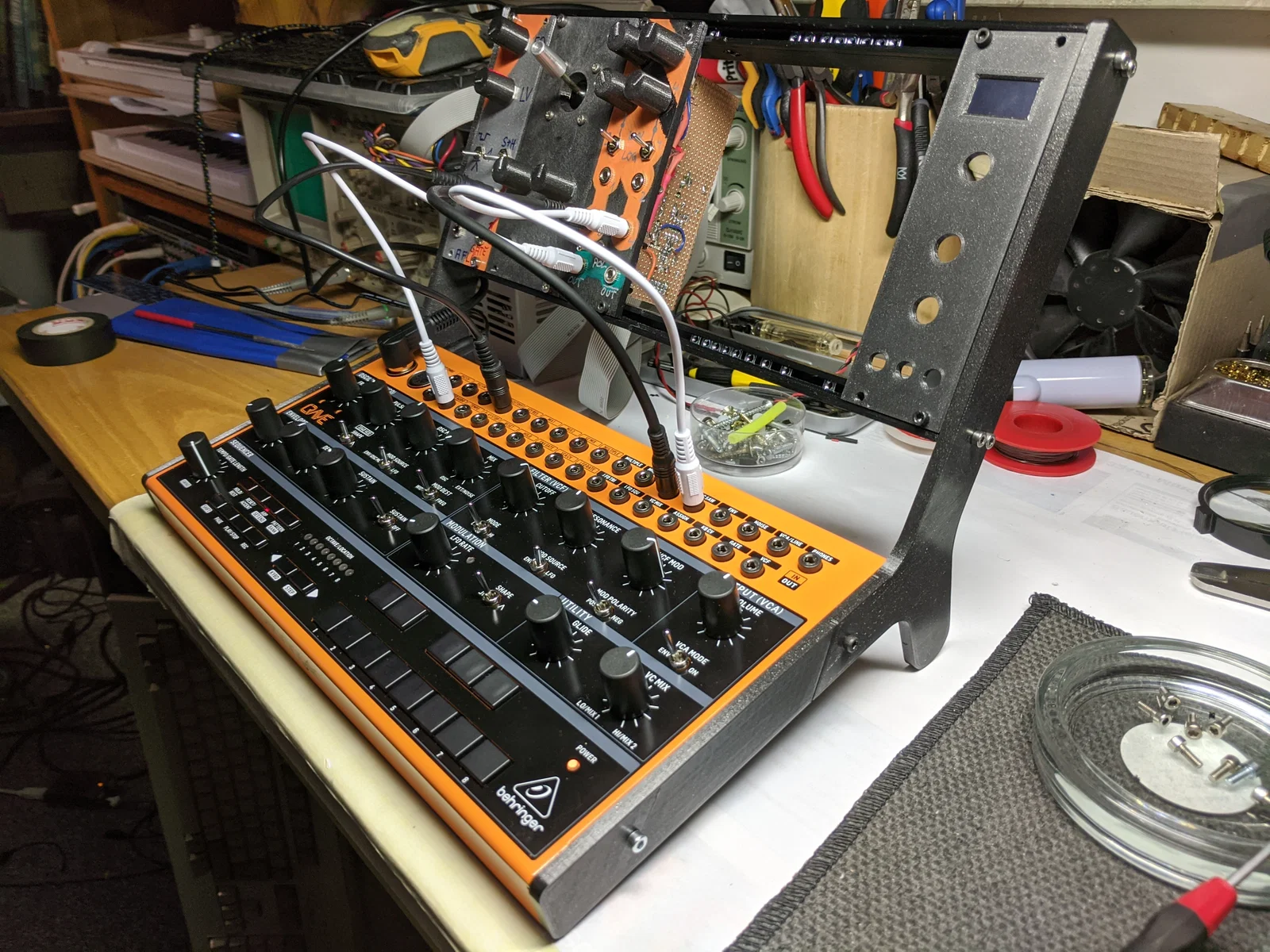

Có phần support tùy chỉnh trong các thanh ray của rack! Bạn dùng dao gọt nhẹ là sạch, rất dễ làm.

Cách mình thiết kế

Toàn bộ được thiết kế bằng Blender 2.81. Sau khi đo đạc và có các file CAD để kiểm tra vị trí cũng như độ khớp của các bộ phận, giờ đây việc tạo mẫu mới chỉ là sao chép/thay đổi/in.

Tuy nhiên: Đừng kỳ vọng có thể sử dụng file .blend nếu không có kiến thức cơ bản về Blender! Mình đã dọn dẹp lại một chút nhưng file vẫn khá phức tạp do chứa nhiều lệnh Boolean và các phụ thuộc.

Bạn có thể tham khảo khóa học video (bằng tiếng Đức!) tại: https://www.heise.de/make/artikel/3D-Kurs-fuer-Maker-Konstruieren-mit-Blender-2-8-4577160.html, nơi mình đã chia sẻ rất nhiều kiến thức.
