Tấm chặn mặt sau (Backplate) lắp USB-C cho SNES (Hỗ trợ 9v Trigger Board)

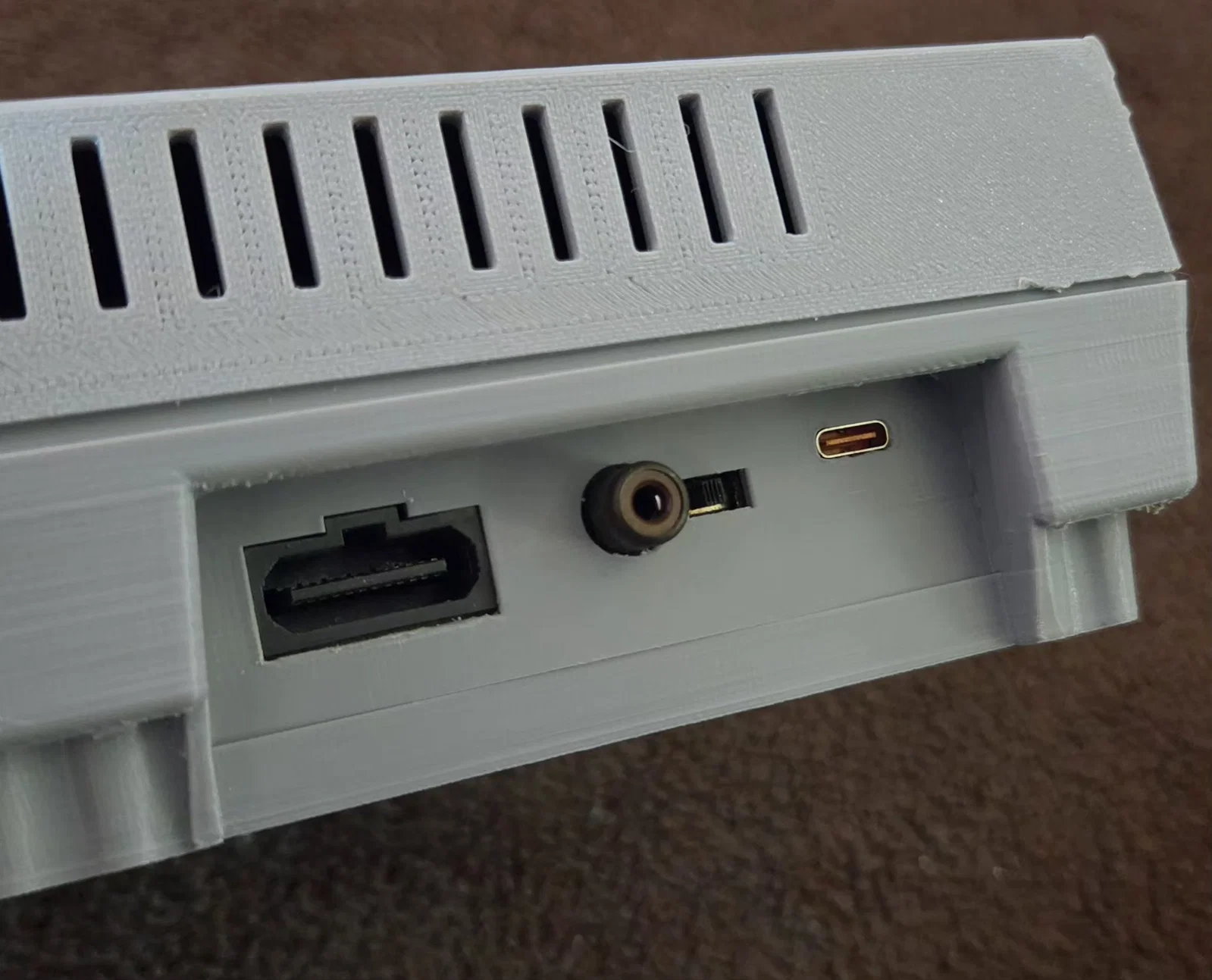

Mẫu này được thiết kế để giúp bạn độ lại máy chơi game SNES cho phép sử dụng nguồn USB-C. Bằng cách lắp một mạch USB-C trigger board được cấu hình để xuất ra 9V, bạn có thể cấp nguồn cho máy bằng bất kỳ bộ sạc hỗ trợ USB-PD nào mà không làm ảnh hưởng đến các chức năng nguyên bản của máy. Cách này vượt trội hơn so với các bản độ 5V thông thường vì nó cung cấp dòng điện ổn định hơn và đúng với thông số vận hành ban đầu của máy.

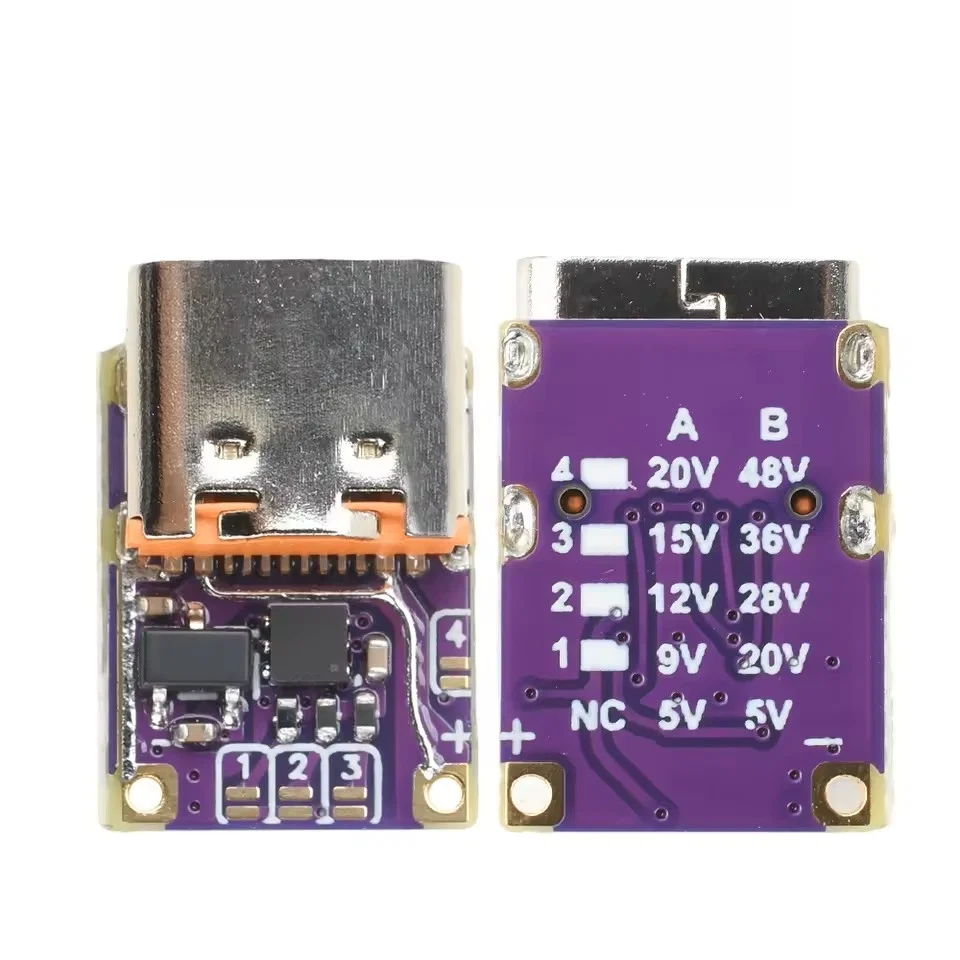

Sản phẩm này được thiết kế riêng cho loại trigger board phổ biến như trong hình, vốn thường được bán trên AliExpress hoặc Amazon. Trước đây mình mua loại này dưới nhãn hiệu "Jacobsparts", nhưng có thể bây giờ đã đổi tên.

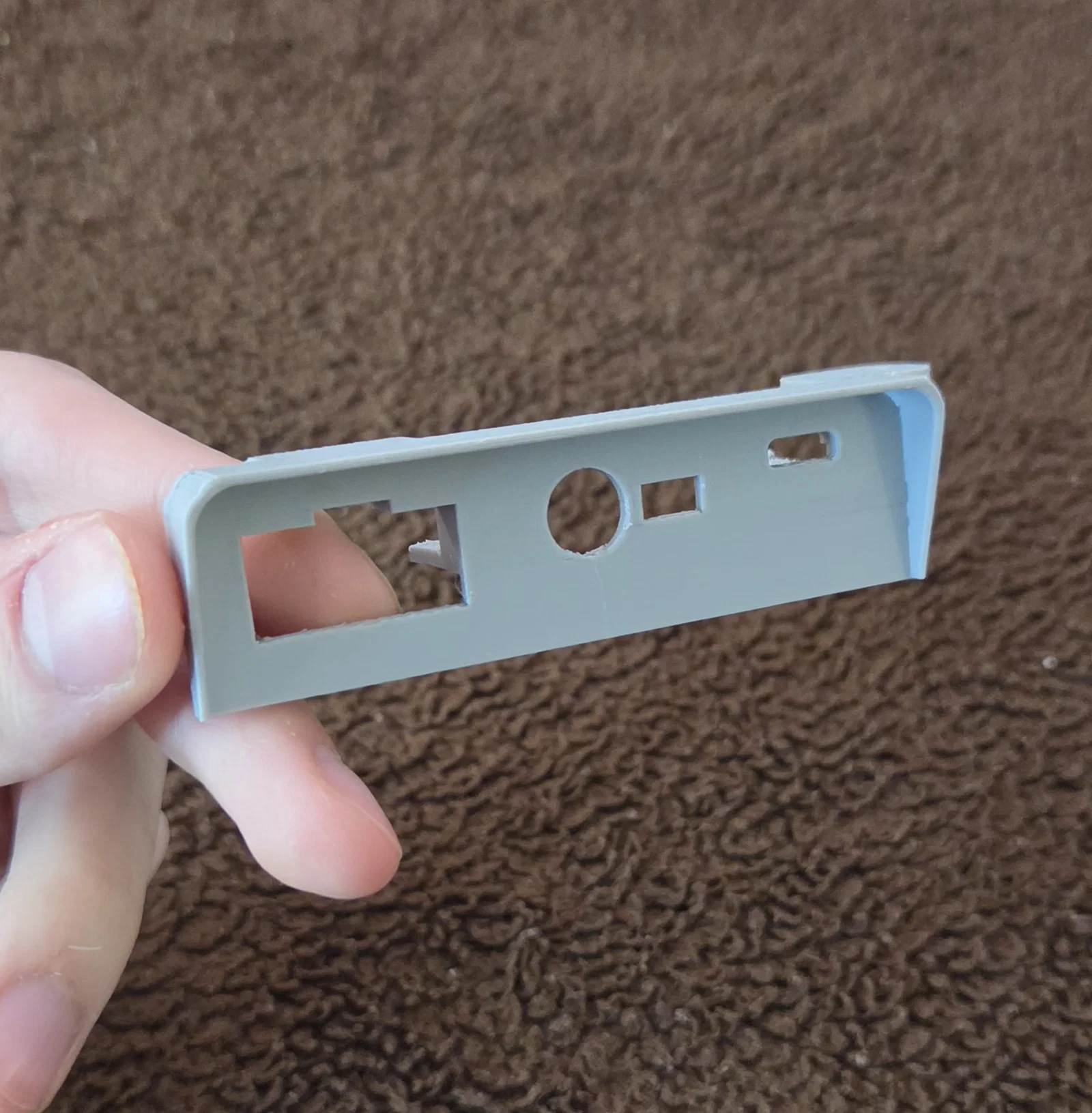

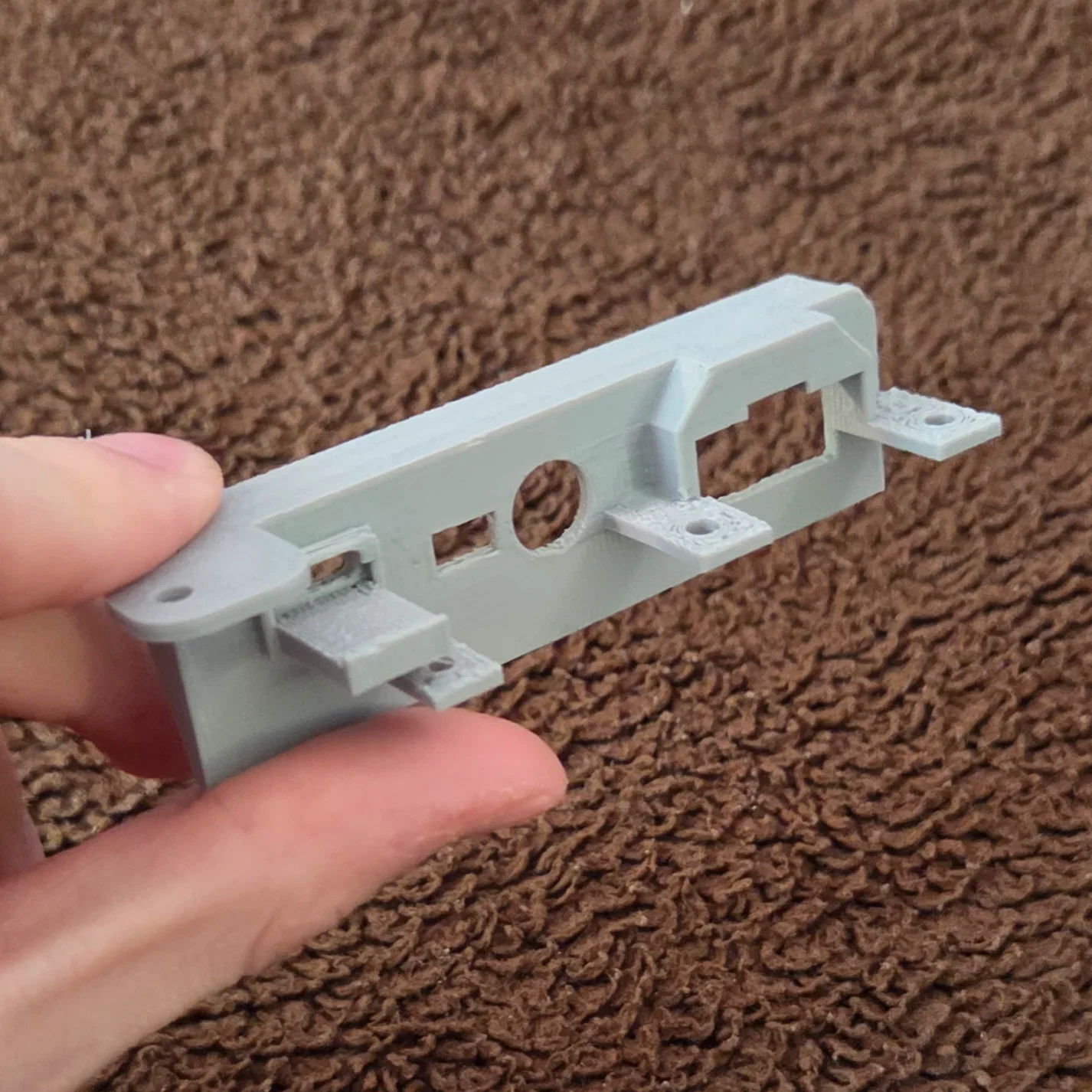

Quá trình thiết kế là sự cân bằng giữa việc lắp đặt dễ dàng và sự chắc chắn cho bo mạch. Mình đã thử nghiệm nhiều độ dày cho ngàm giữ, với 0.7mm thì hơi lỏng lẻo còn 0.11mm thì quá khó lắp. Phiên bản này sử dụng ngàm 0.9mm, bạn chỉ cần dùng một chút lực để nhấn socket vào, sau đó nó sẽ được giữ rất chắc chắn.

Mình có đính kèm 3 phiên bản:

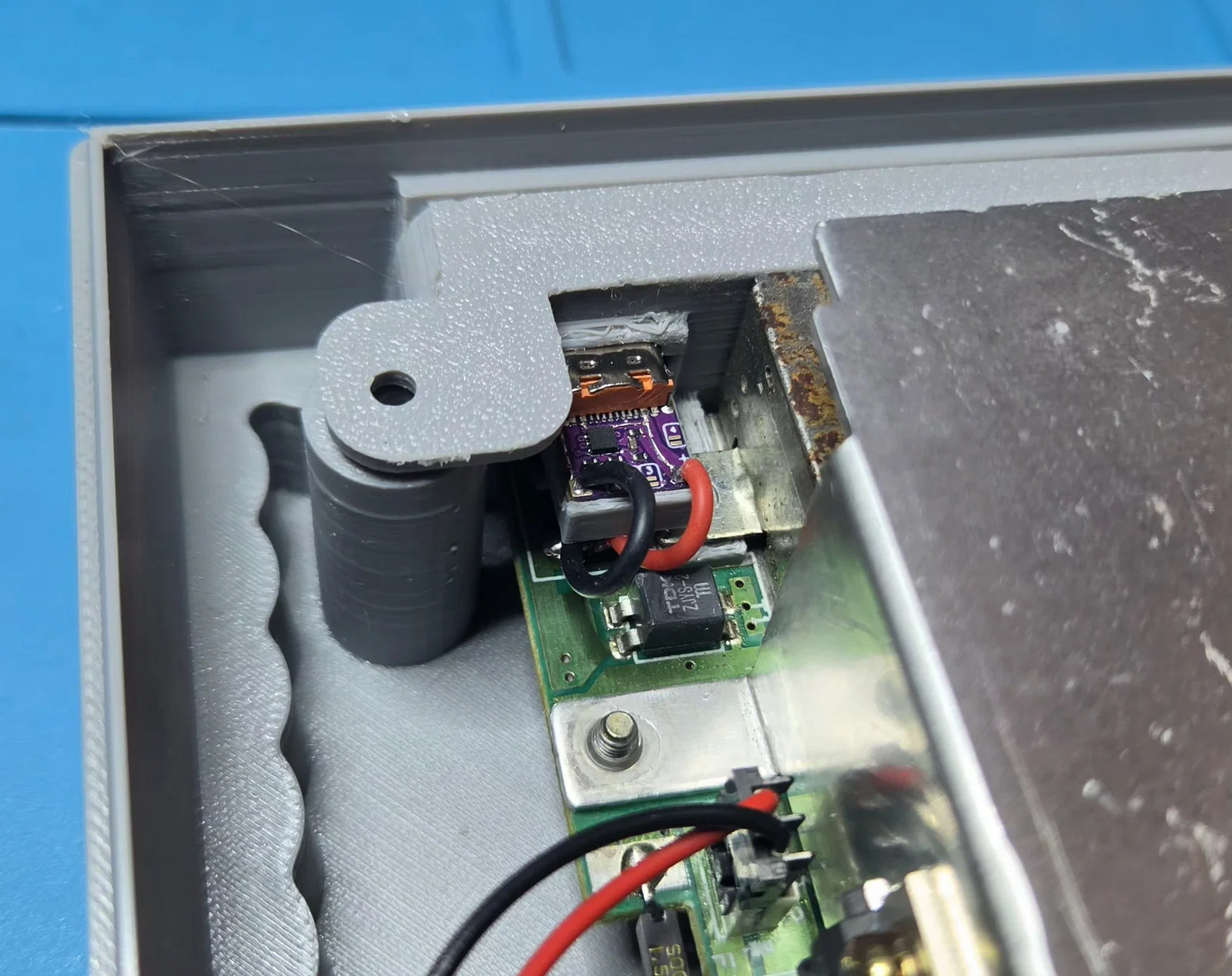

• Standard: Lắp board theo hướng đứng nhưng sẽ che mất vị trí bắt ốc bên trái. Đừng lo, vì backplate vẫn cực kỳ chắc chắn.
• Vertical: Nếu bạn thấy khó chịu việc che ốc, phiên bản này lắp board theo chiều dọc để bạn bắt được đầy đủ ốc.
• No RF: Dành cho trường hợp bạn đã tháo bộ phận RF modulator.

Sản phẩm tương thích với tất cả các máy Super Nintendo phiên bản Bắc Mỹ (không phải dòng "Jr").

Bạn có thể in bằng nhựa PLA hoặc PETG. Vì dung sai khá khít nên bạn có thể cần điều chỉnh tùy theo loại nhựa sử dụng. Hãy lưu ý kỹ hướng in và các bề mặt cần hỗ trợ (support).
