Tấm ốp lưng độ nguồn USB-C cho SNES (sử dụng mạch Adafruit)

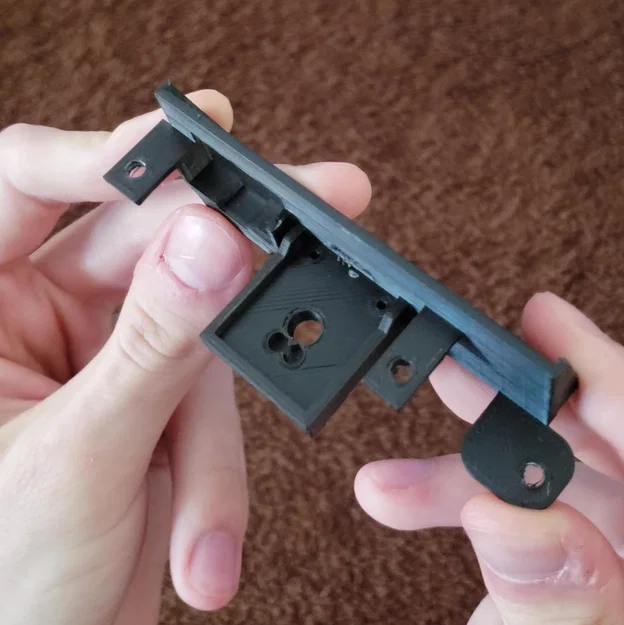

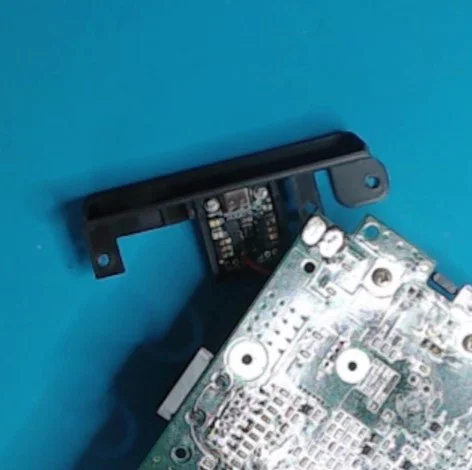

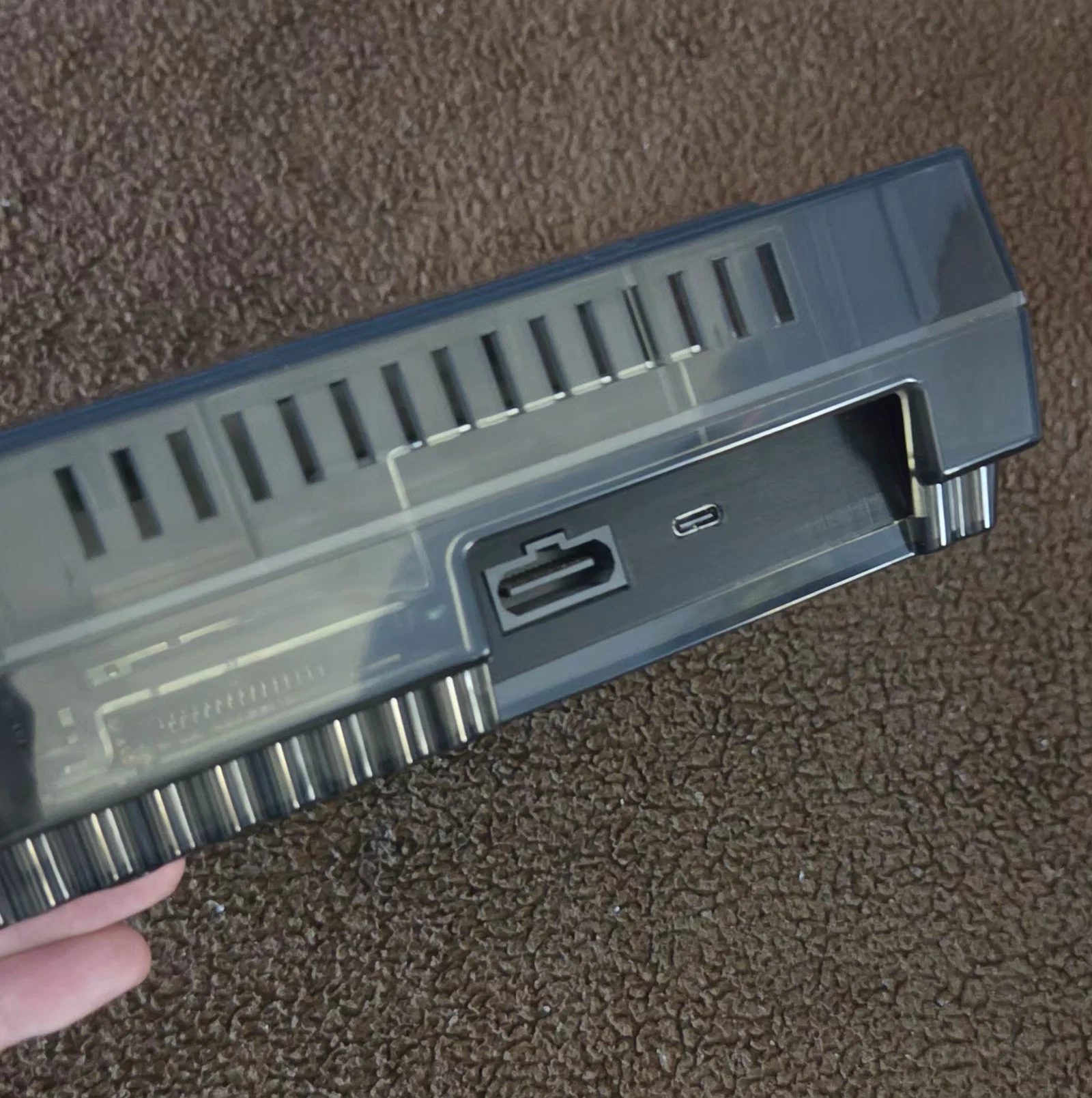

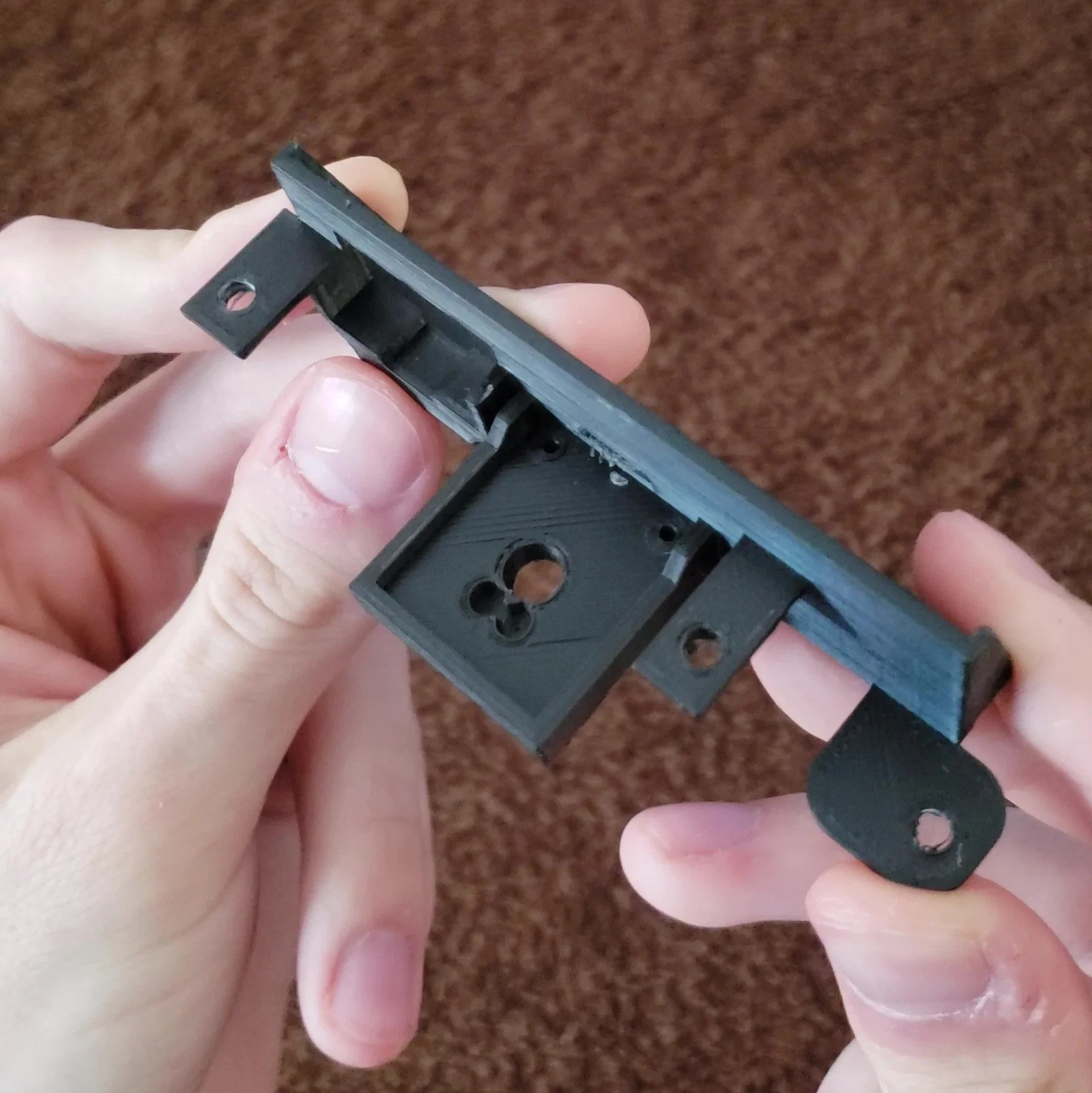

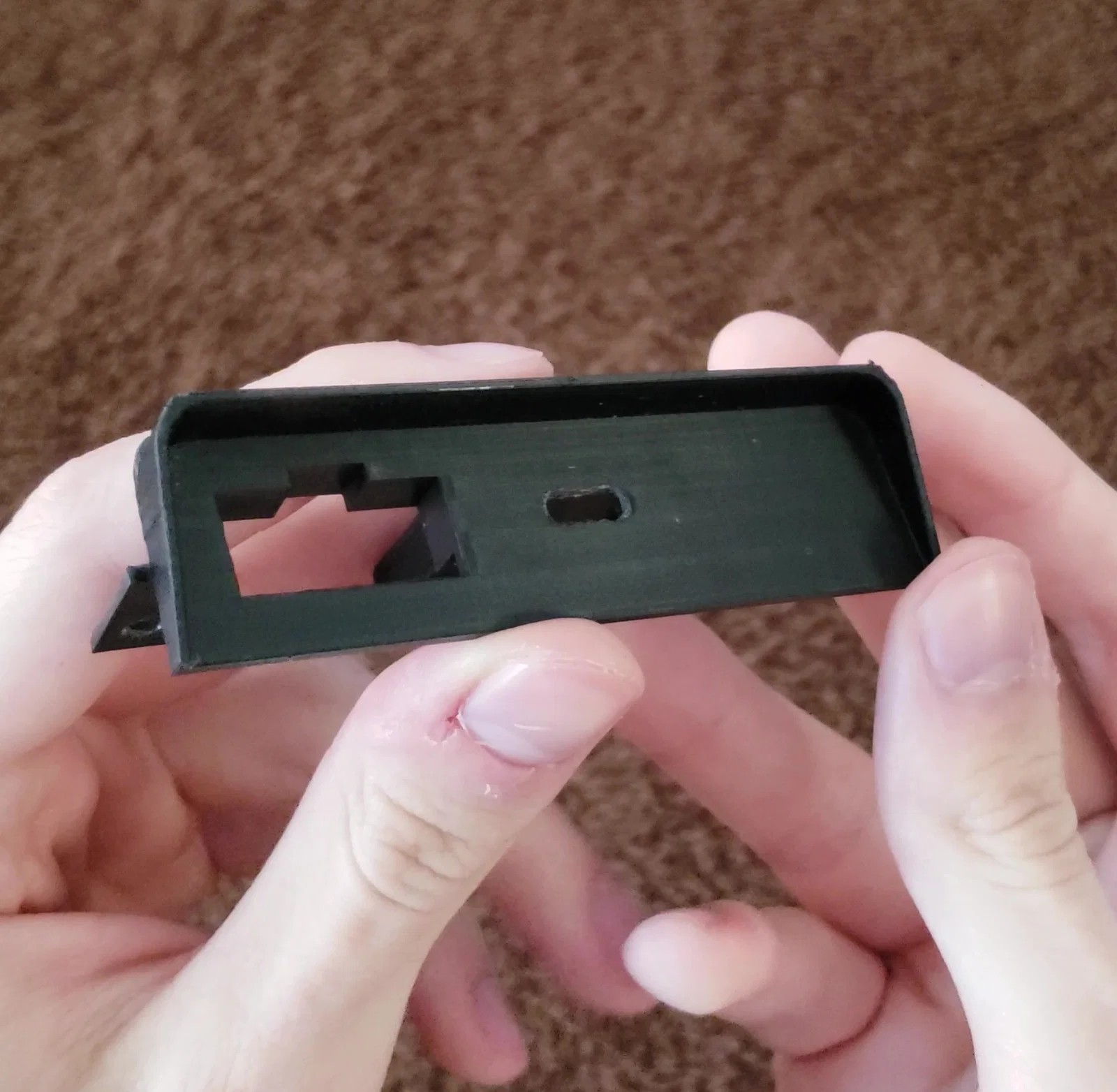

Đây là thiết kế được mình tùy chỉnh từ một tấm ốp lưng USB-C cho dòng máy SNES "Jr" và tấm ốp lưng SNES tiêu chuẩn của SnarfxxxSnarf trên cults3d. Mục đích của món này là giúp bạn độ lại cổng nguồn cho máy chơi game của mình sang chuẩn USB-C. Bằng cách lắp một mạch trigger board USB-C được cấu hình xuất điện áp 9V ở mức 1A, bạn có thể cấp nguồn cho máy thông qua bất kỳ bộ sạc chuẩn USB-PD nào mà không cần thay đổi bất kỳ hoạt động gốc nào của máy. Cách này vượt trội hơn so với các bản độ 5V vì nó giúp dòng điện ổn định hơn và phù hợp hơn với yêu cầu vận hành của máy. Lưu ý: Bạn cần phải tháo bỏ module RF out trên máy SNES vì không còn chỗ trống để lắp mạch này ở vị trí khác. Tấm ốp này tương thích với tất cả các dòng máy Super Nintendo hệ Bắc Mỹ (không phải bản "Jr"). Mình in bằng nhựa PLA trên máy in Elegoo Centauri Carbon. Tất cả quá trình kiểm tra đều được thực hiện với mạch này: https://www.adafruit.com/product/5807. Để cố định mạch, mình sử dụng loại ốc vít này (tuy nhiên ốc sẽ hơi nhô lên một chút ở phía trên): https://www.amazon.com/dp/B0B16PXW25?ref=ppx_yo2ov_dt_b_fed_asin_title
