Vỏ bảo vệ máy đo linh kiện LCR-T4 11 / 13

13 hình

DIY

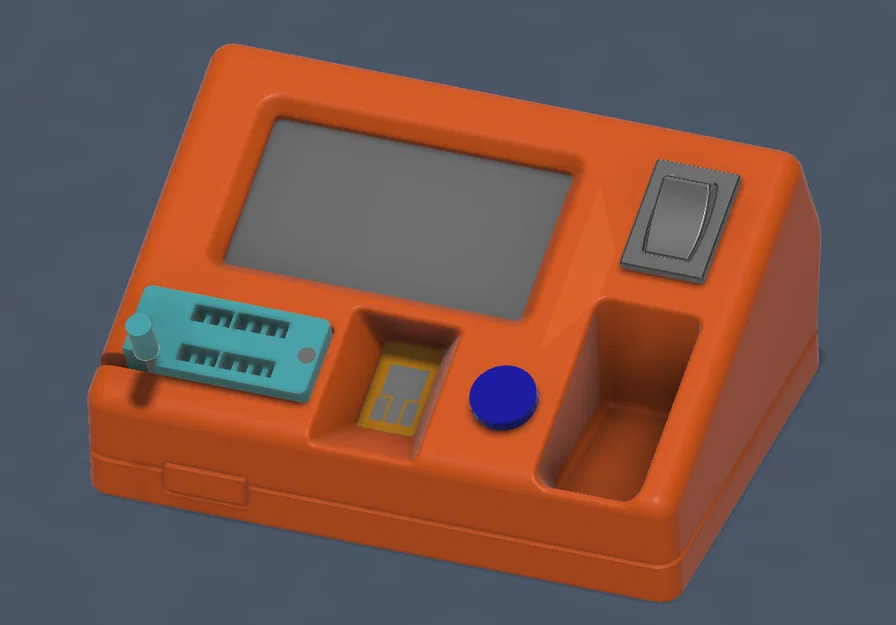

Vỏ bảo vệ máy đo linh kiện LCR-T4

Tác giả Henrik_30100

Lượt tải
412
Lượt thích
33
Lượt coi
1.763

File 7 3,4 MB

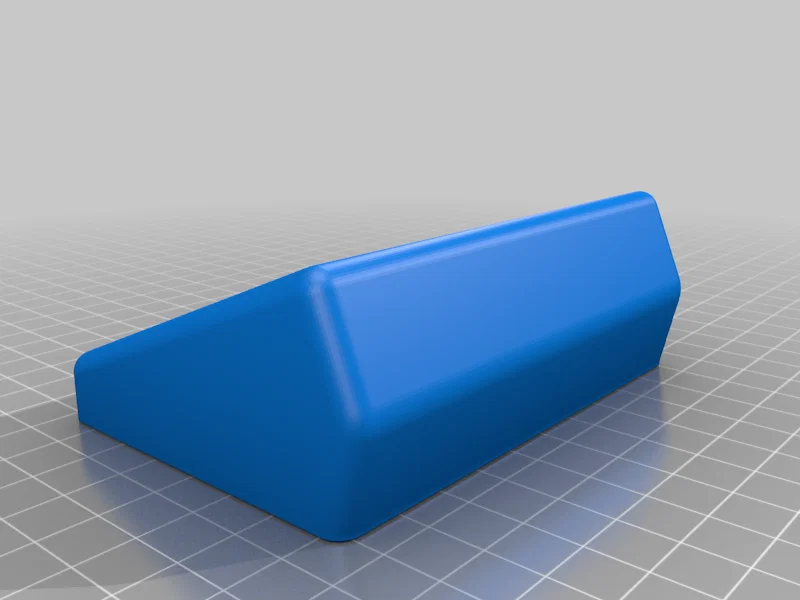

  • Case_Top_1782341615.stlSTL · 1,7 MB

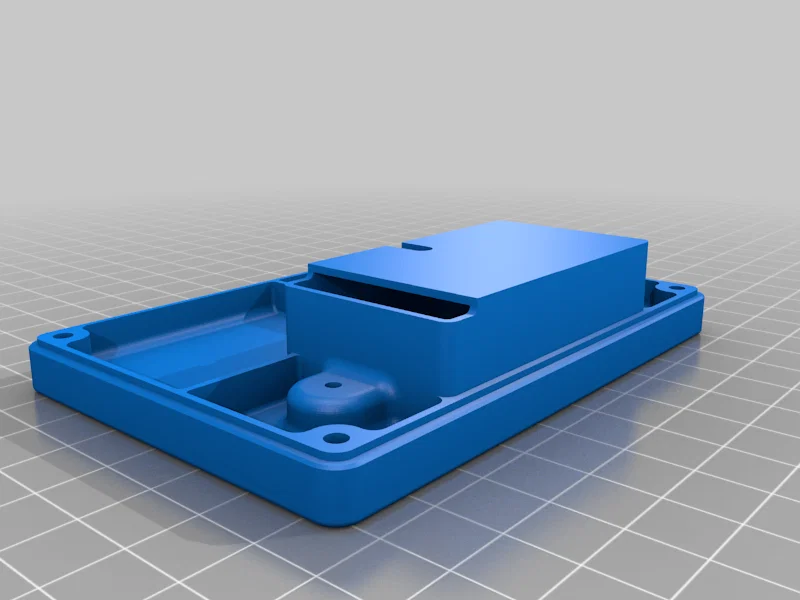

  • Case_Bottom_1782341616.stlSTL · 962,3 KB

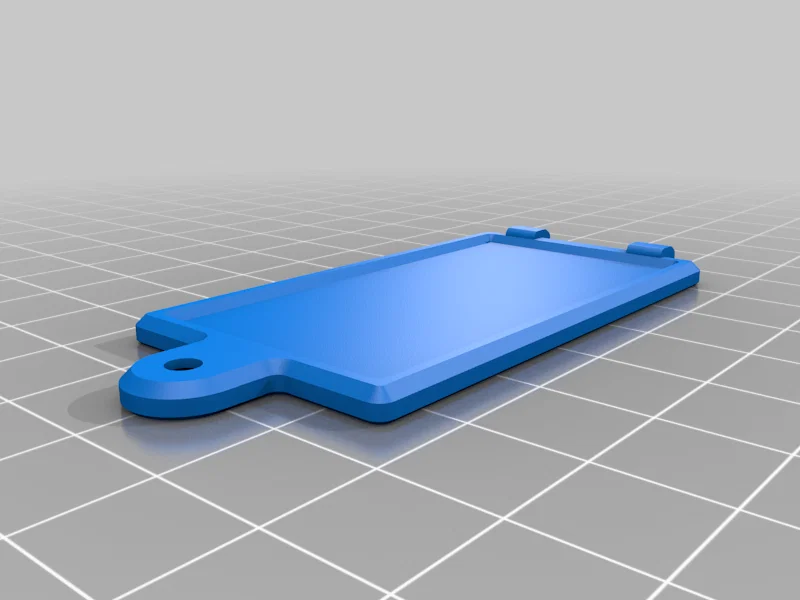

  • Battery_Lid_1782341617.stlSTL · 87,4 KB

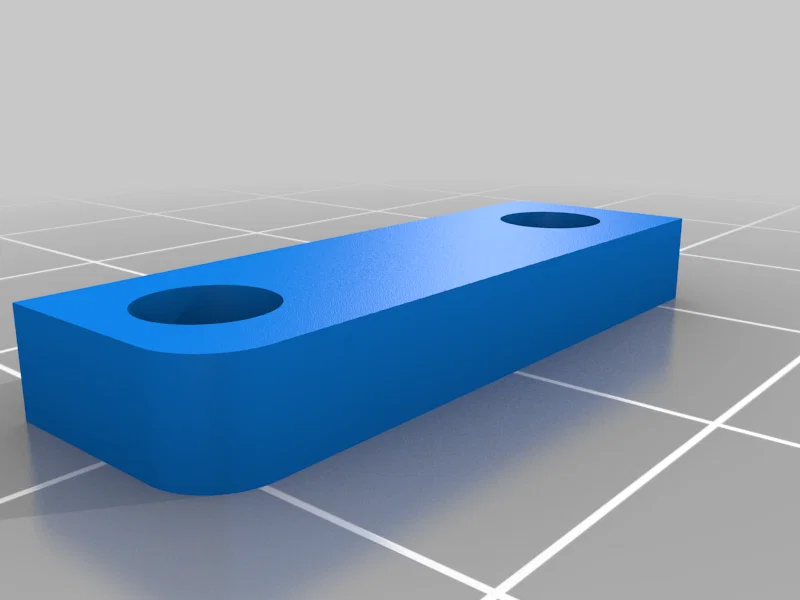

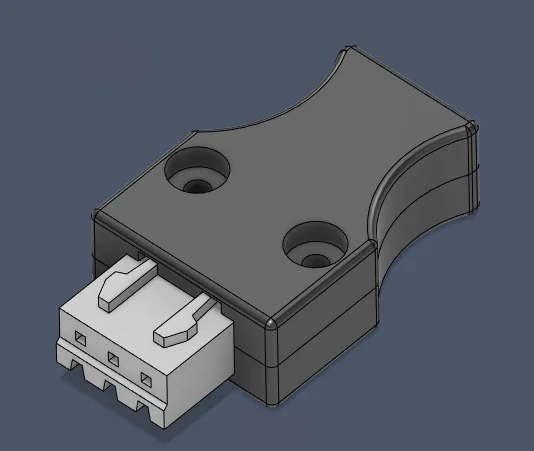

  • JST_Cap_1782341618.stlSTL · 71,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#403546
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

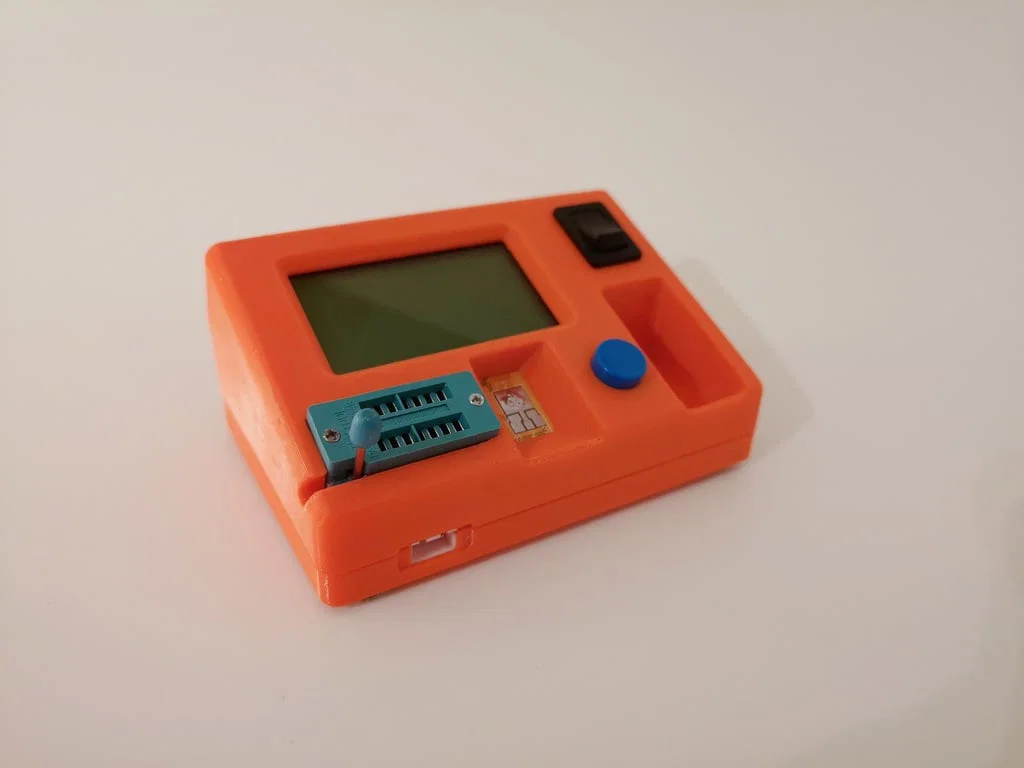

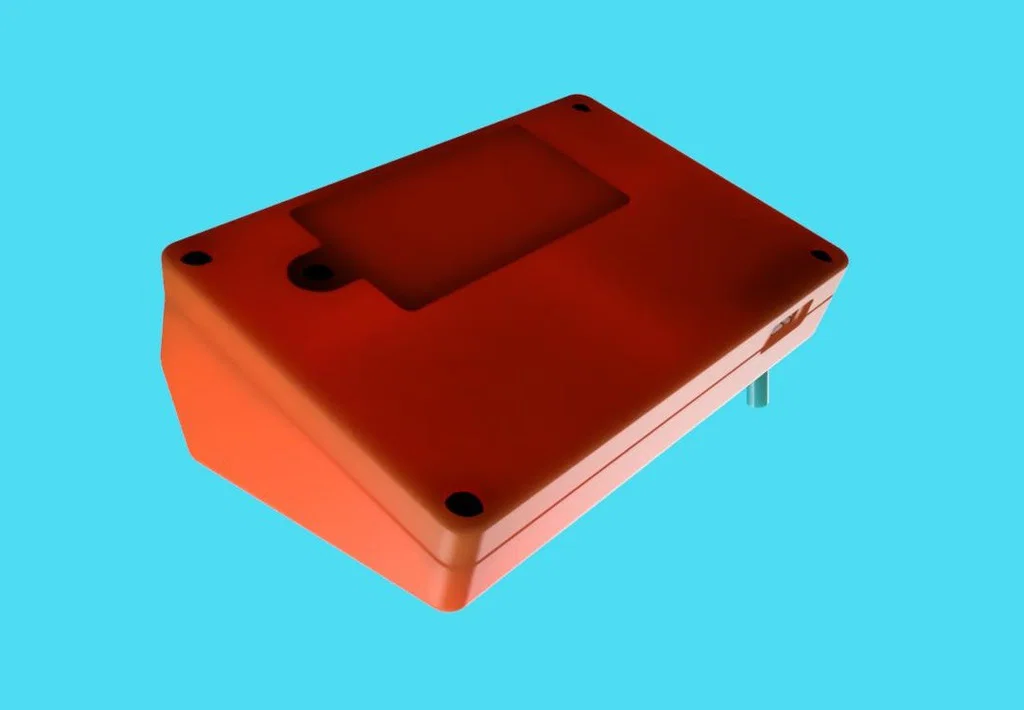

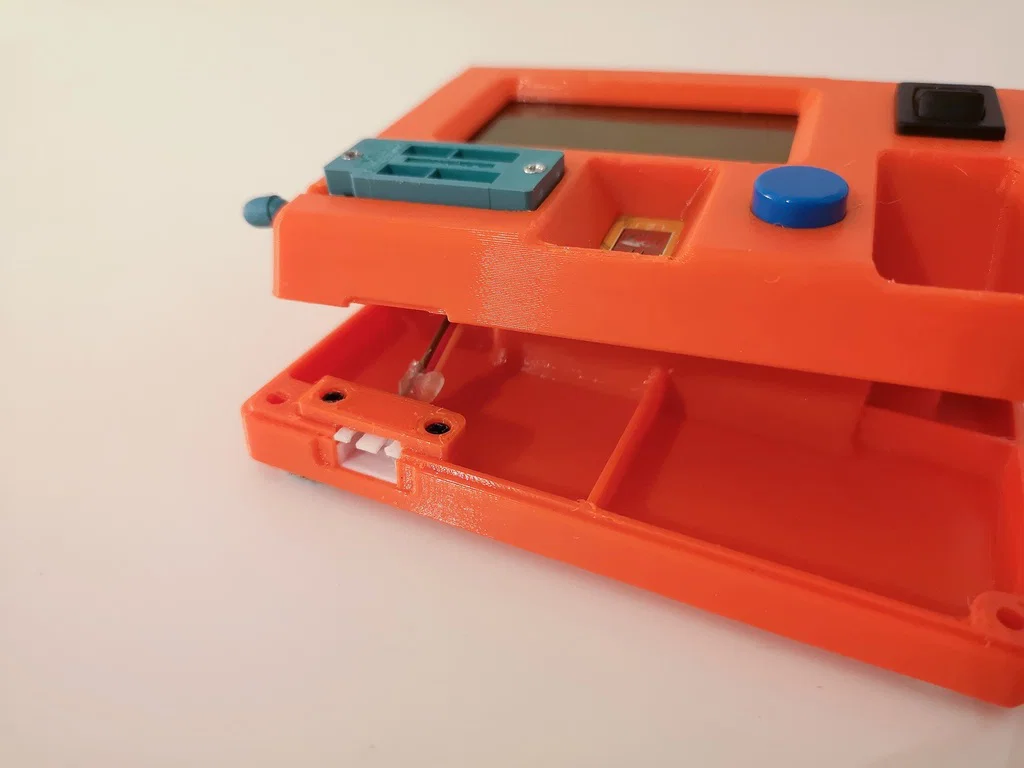

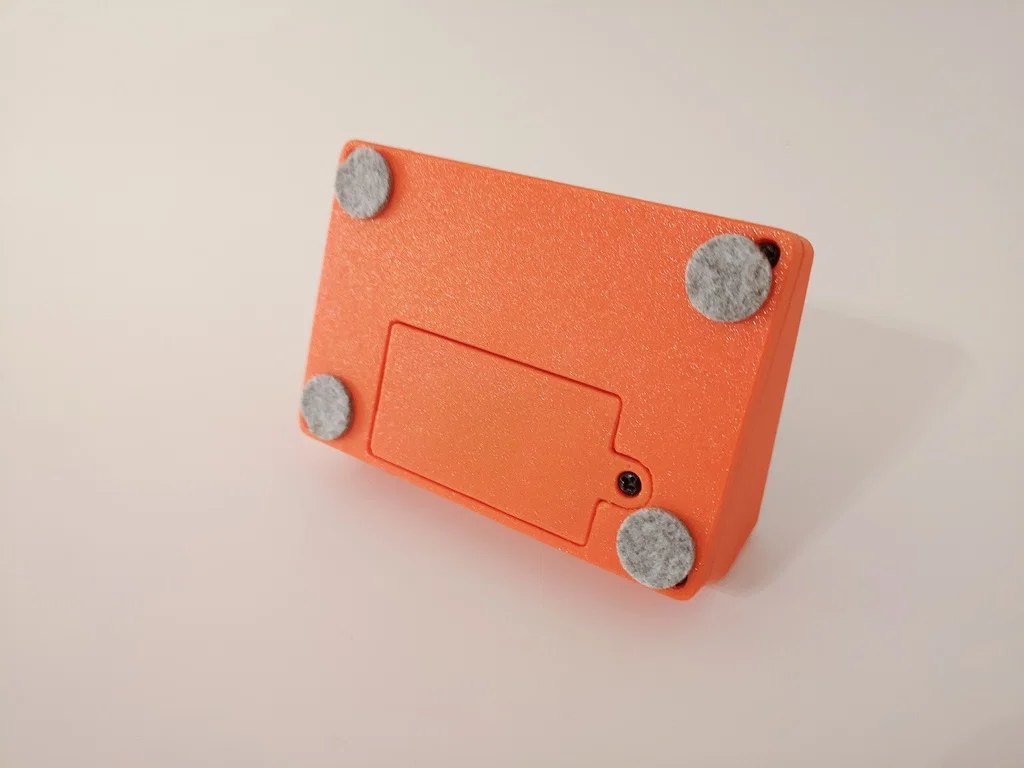

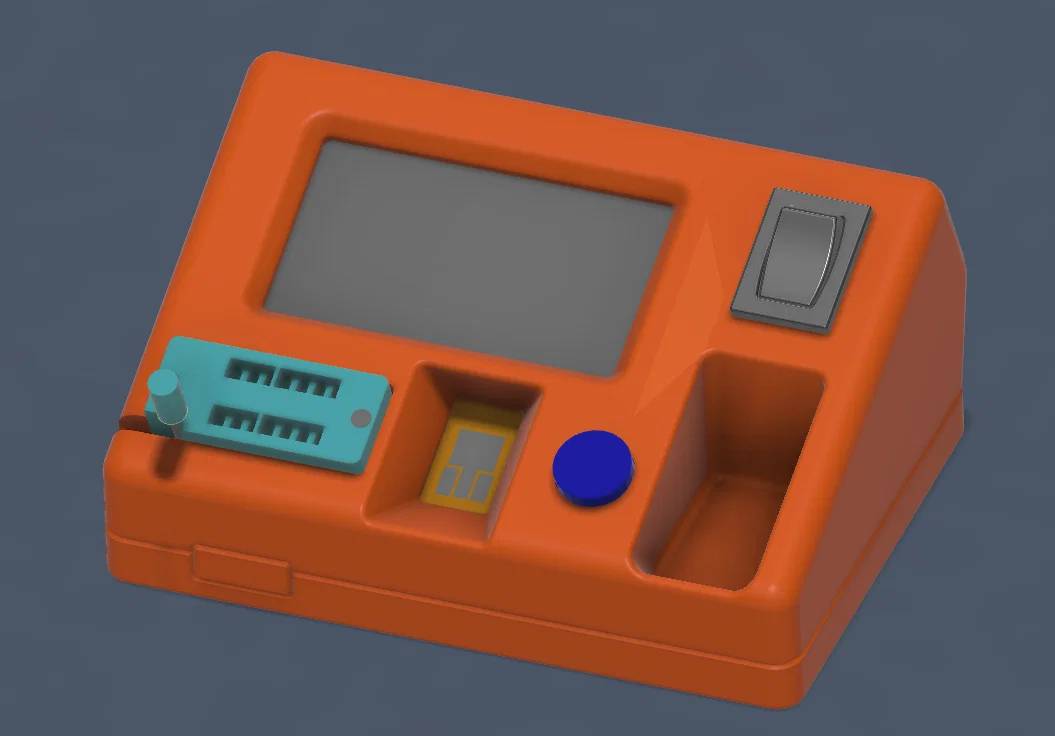

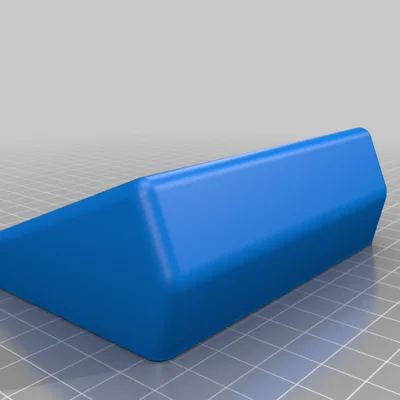

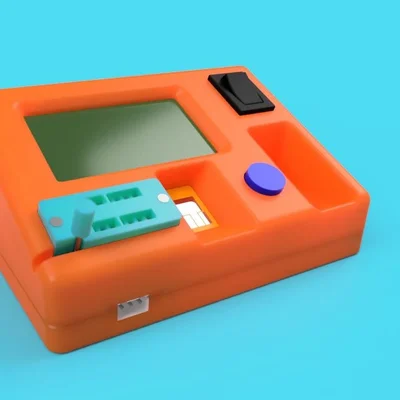

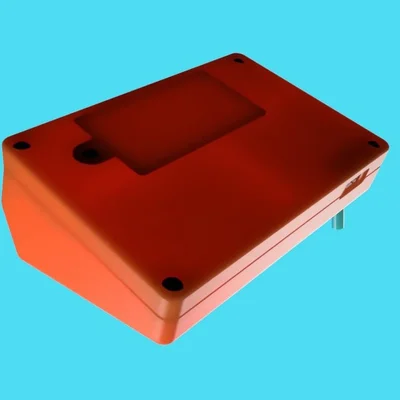

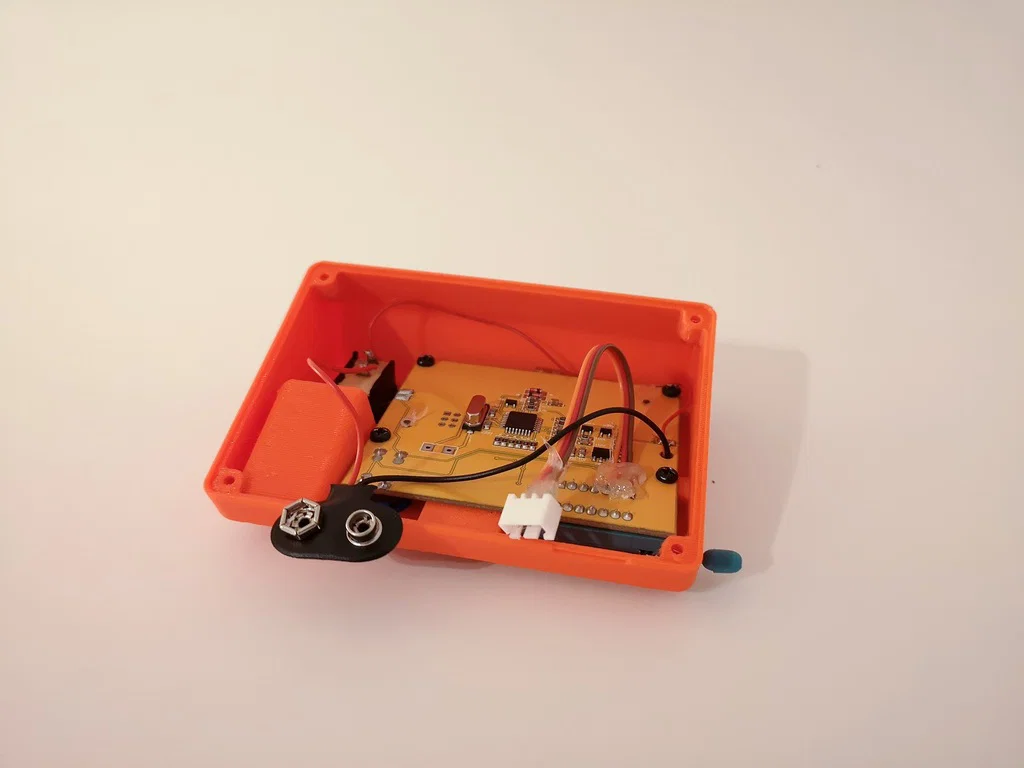

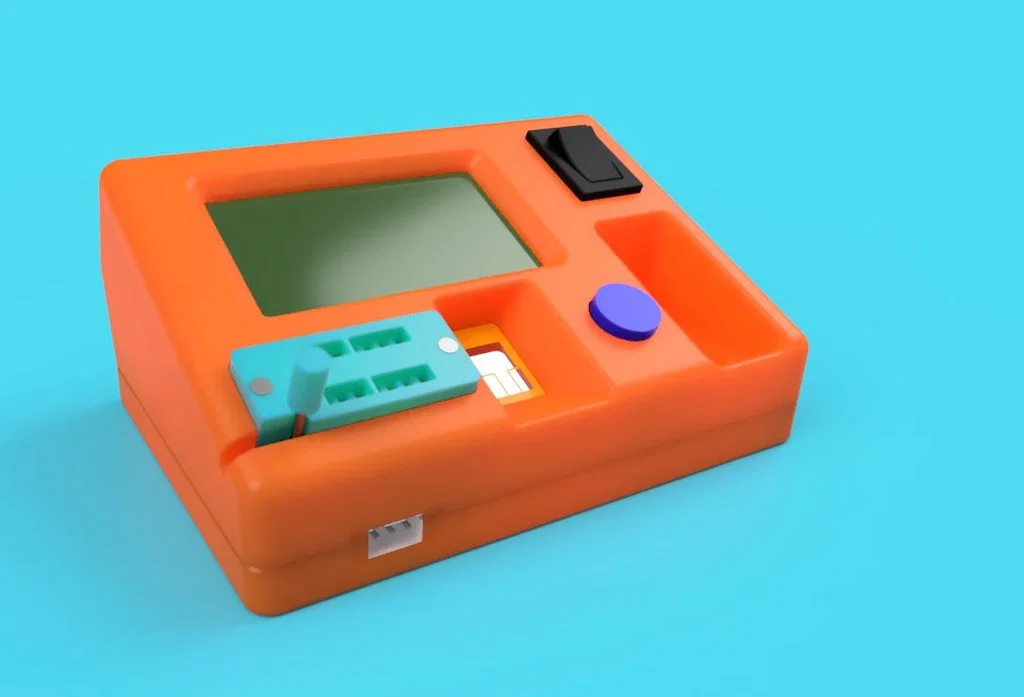

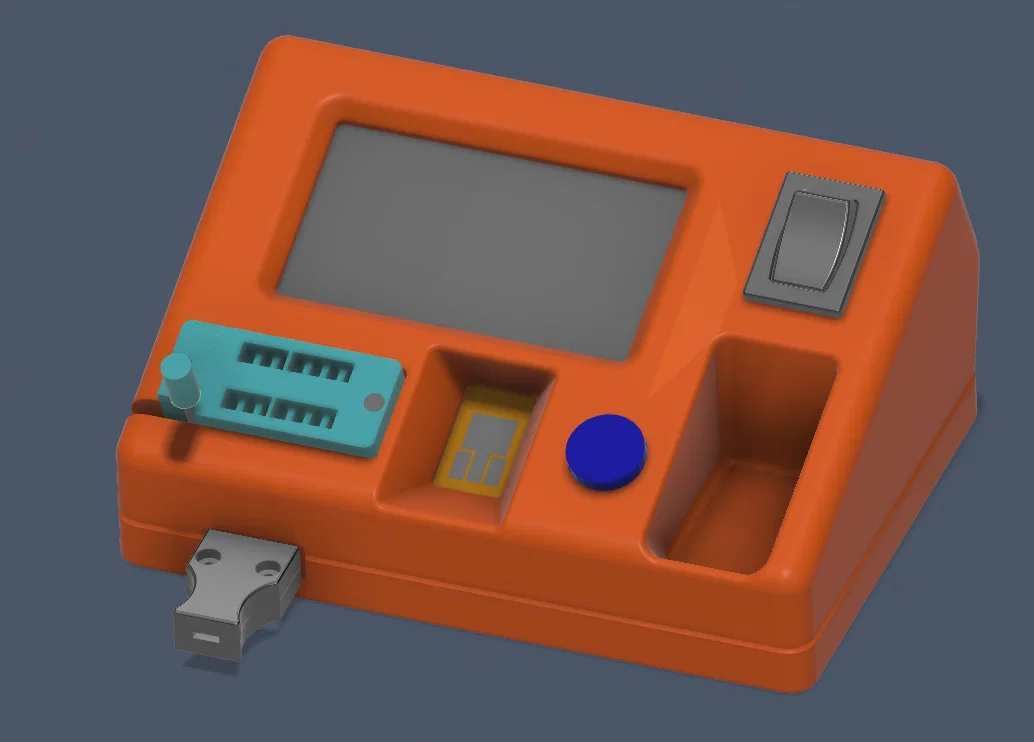

Vỏ bảo vệ cho LCR-T4 có tích hợp công tắc nguồn, khay đựng linh kiện và đầu nối mở rộng để tăng tính tiện dụng. Đầu nối mở rộng này là tùy chọn, cho phép bạn tự làm cáp nối để đo các linh kiện không vừa với lỗ cắm trên máy hoặc khi linh kiện đang gắn trên mạch (Lưu ý: đây không phải là phương pháp tối ưu và có thể cho kết quả đo không chính xác).

Cập nhật: Đã thêm các file để làm giắc cắm JST và nắp đậy nếu bạn không muốn sử dụng.

Vật liệu cần thiết:

  • Các chi tiết in 3D
  • 1 bộ LCR-T4
  • 1 công tắc (Kích thước lỗ khoét: 13x18,5 mm)
  • 5 ốc vít tự ren M3x6 (Ví dụ: DIN7981)
  • 4 ốc vít tự ren M3x10 (Ví dụ: DIN7981)

Tùy chọn:

  • 1 đầu JST-XH Male 3-pin
  • 1 đầu JST-XH Female 3-pin
  • 2 ốc vít tự ren M2x5 (Ví dụ: DIN7981)
  • 2 ốc vít tự ren M2x8 (Ví dụ: DIN7981)
  • Một ít dây điện để nối nguồn và kết nối đầu JST-XH

Thông số in ấn

Rafts: Không

Supports: Có

Độ phân giải: 0.2

Infill: 20%

Filament: PETG

Ghi chú:
Không cần support cho phần vỏ trên hoặc nắp JST.
Cần support trên bàn in cho phần vỏ dưới và nắp pin.

Mình khuyên bạn nên thêm brim cho tất cả các chi tiết để tăng độ bám dính trên bàn in nhé!
