Công cụ cân chỉnh 2 đầu phun (2 Nozzle Alignment Calibration Tool)

Công cụ này gồm bốn lớp. Lớp 1 và 3 được in bằng đầu in tham chiếu (T1 trên dòng máy XL), còn lớp 2 và 4 in bằng đầu in cần cân chỉnh. File đã được cấu hình tự động sử dụng đầu in 1 và 2. Mình khuyên bạn nên in bằng các màu tương phản nếu dùng cùng loại vật liệu, hoặc dùng chính loại vật liệu bạn dự định in nếu máy có hỗ trợ đa vật liệu, để tính toán độ biến dạng của đầu phun ở các mức nhiệt độ khác nhau.

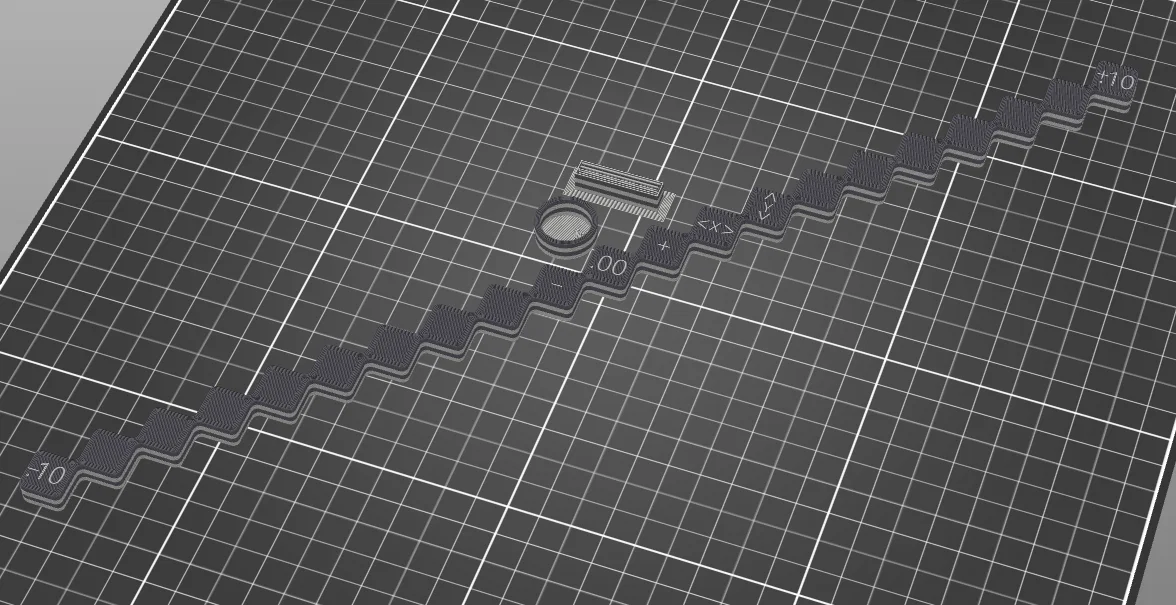

Từ ô vuông chính giữa (đánh dấu .00), các ô vuông ở lớp 2 và 4 được lệch đi .01mm theo trục X và Y về phía tâm, tạo ra một kiểu mẫu dạng thước kẹp (vernier) giúp bạn dễ dàng cảm nhận bằng tay hoặc thước kẹp điện tử theo cả hai hướng cùng lúc. Cách mình thấy hiệu quả nhất là kẹp thước kẹp vào khối và kiểm tra xem khoảng cách ở đâu nhỏ nhất. Hoặc bạn có thể đo lần lượt từng ô để tìm ô nhỏ nhất, với độ rộng thay đổi khoảng ~.02mm giữa các khối liền kề. Giá trị trục Y được so sánh từ trên xuống dưới, còn giá trị trục X được đo từ bên này sang bên kia (như đã in trên công cụ).

Sau khi tìm được đoạn cho kết quả tốt nhất cho mỗi trục, bạn chỉ cần đếm xem nó cách vạch .00 bao nhiêu khối rồi nhập số đó vào phần cài đặt cân chỉnh trên máy in. Đối với máy in Prusa, bạn có thể dùng trực tiếp các giá trị dương hoặc âm được in trên đó.

P.S. Cái tháp nhỏ ở đó là để mình xem thử các đường seam trông như thế nào trên một bộ phận có độ cong bình thường từ các góc nhìn khác.
