Ngàm chuyển đổi BC250 sang vỏ case chuẩn ATX

Giới thiệu

Đây là ngàm gắn chuẩn ATX và chắn cổng I/O cho bo mạch AsRock BC250.

Sản phẩm này tương thích với các vỏ case chuẩn ATX, micro-ATX và rất có thể cả ITX. Yêu cầu chiều dài khoảng ~31cm từ mặt sau ra mặt trước.

Có 2 phiên bản cho bạn lựa chọn:

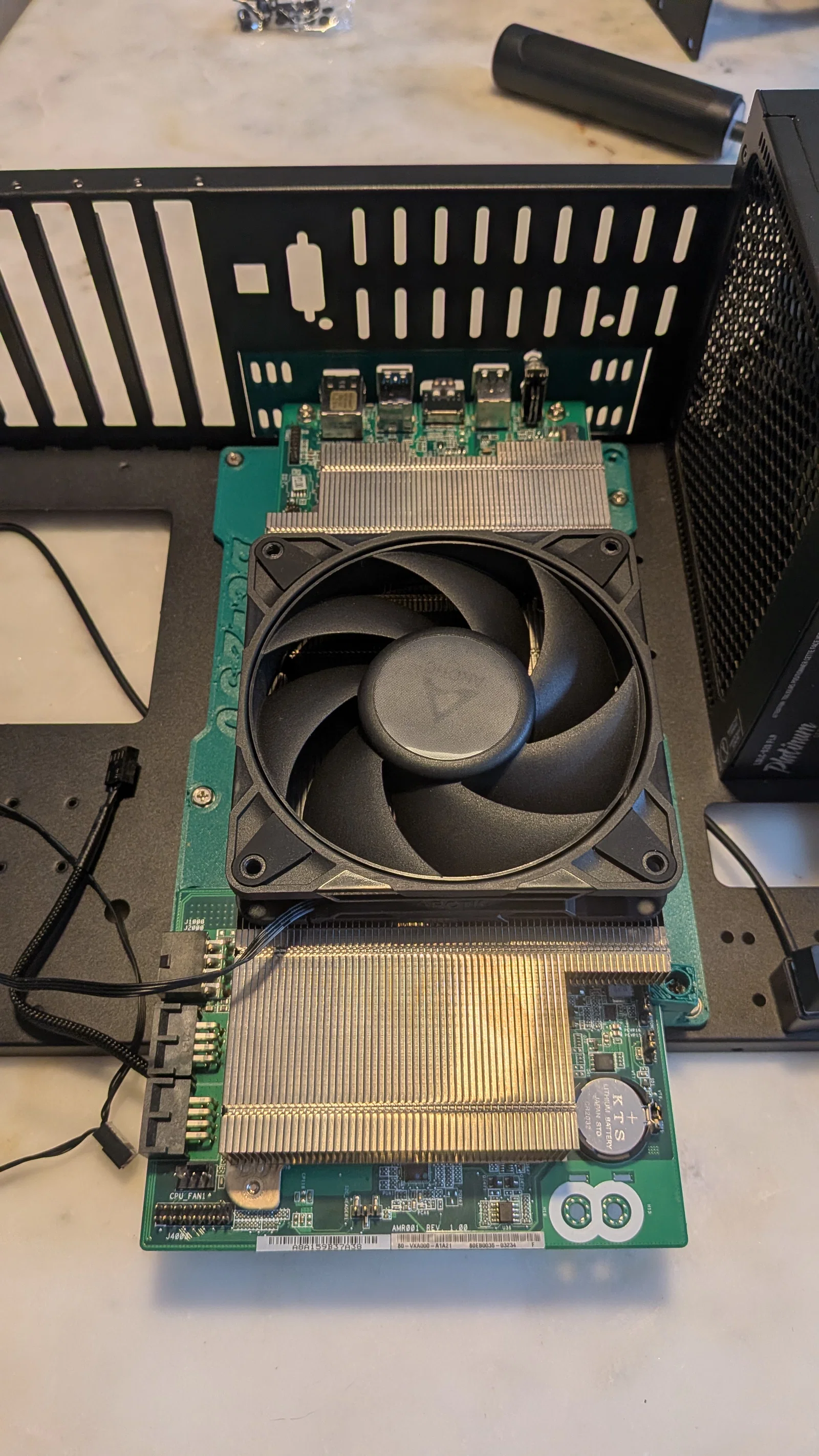

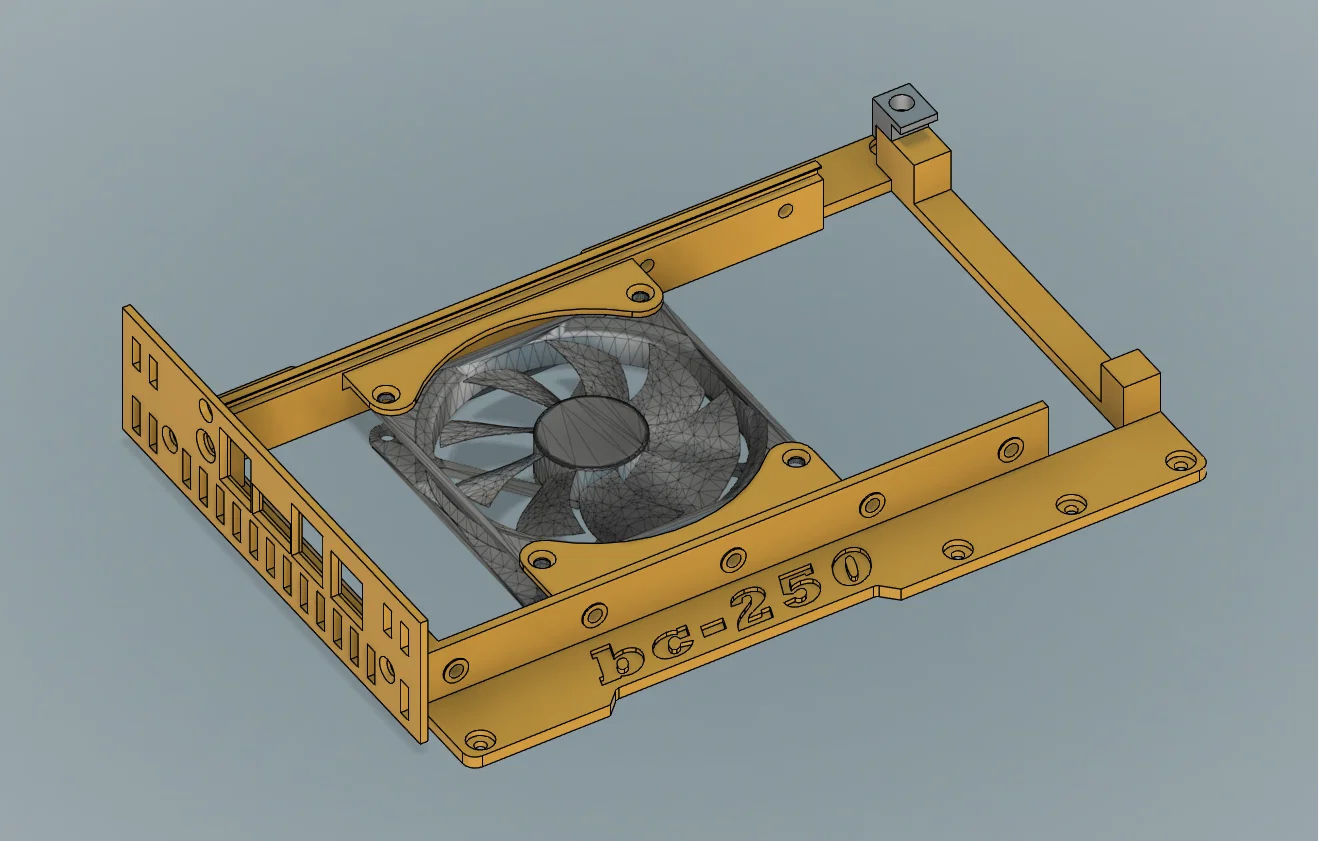

Phiên bản High-profile (cao 22mm)

• Hỗ trợ làm mát RAM chủ động bằng quạt 92x15mm.
• Yêu cầu bề mặt lắp phẳng, không còn gắn trực tiếp vào case như bản v2.
• Chiều cao có thể gây cấn nếu sử dụng tản nhiệt lớn trong những case hẹp.

Phiên bản Low-profile (cao 8mm)

• Tạo thêm khoảng trống giữa các tản nhiệt tháp và nắp hông của case.
• Bạn cần đảm bảo thông gió tốt cho tấm backplate.
• Chưa được kiểm nghiệm thực tế, rất mong nhận được phản hồi từ bạn :-)

Cập nhật

26/06/09 - Phiên bản high-profile: đã di chuyển vị trí quạt để tạo khoảng cách giữa quạt và backplate + gia cố phần khung quạt để tránh rung lắc.

Hướng dẫn lắp đặt

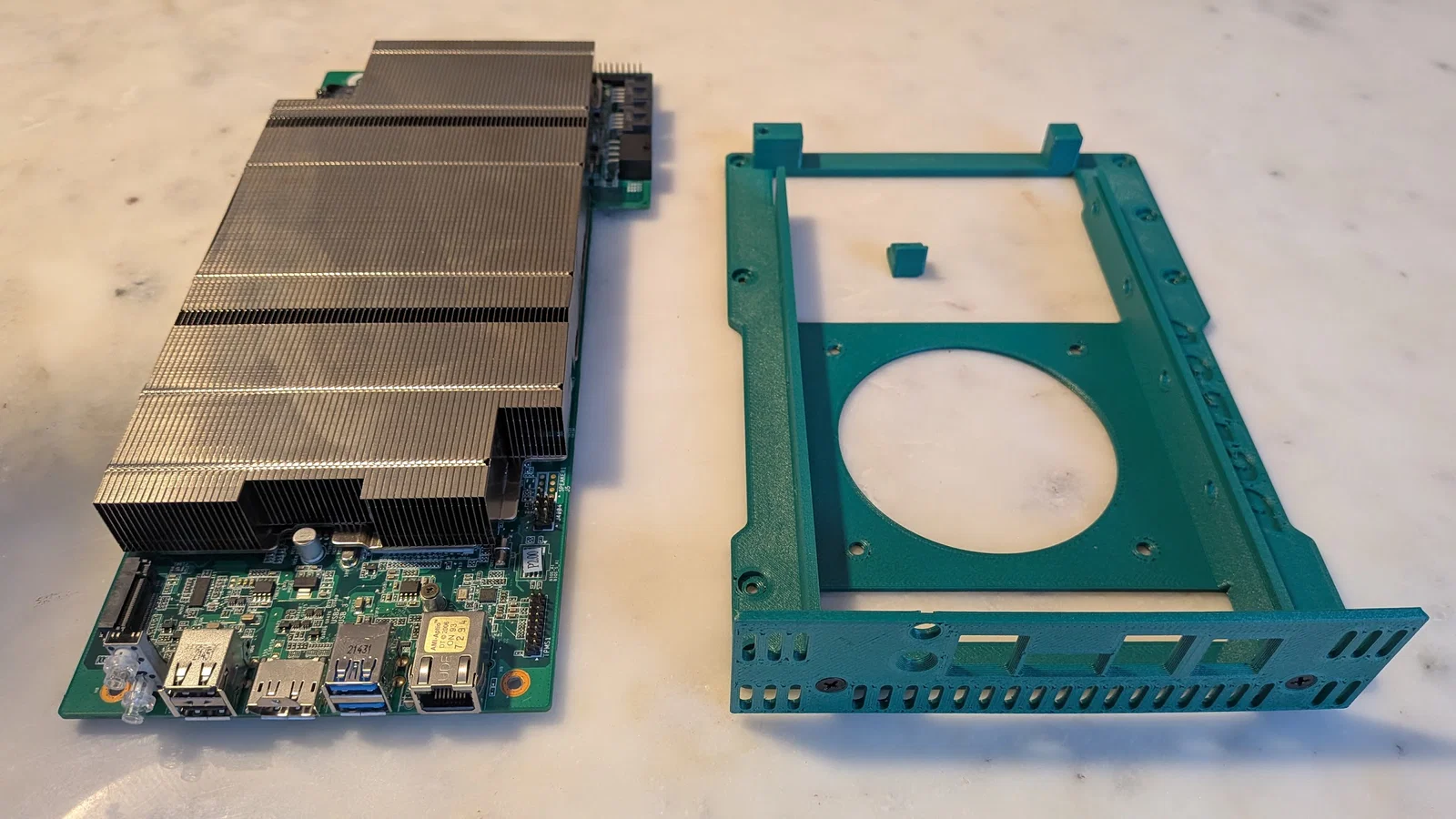

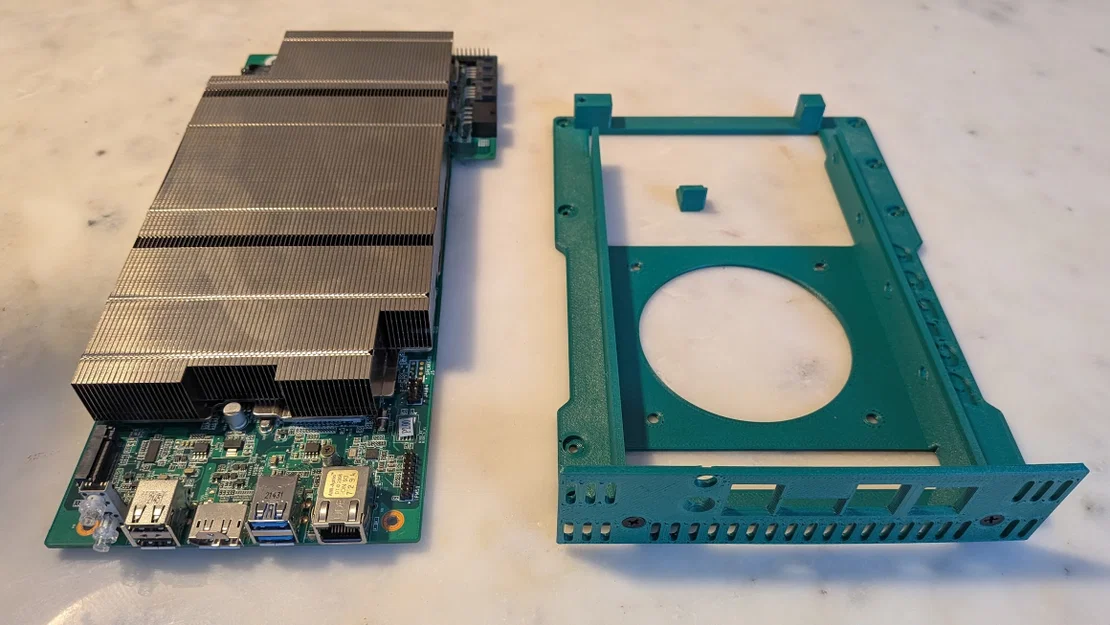

Lắp 3 ốc cấy (brass insert) M3 vào bộ chuyển đổi (đường kính 5mm, chiều dài 4-6mm).

Trượt backplate của bo mạch vào bộ chuyển đổi, từ phía trước ra sau. Cố định bo mạch vào bộ chuyển đổi bằng 2 ốc 3mm ở phía cổng I/O. Lắp và siết chặt chốt gần pin nếu bạn dự định đặt bo mạch theo chiều dọc bằng ốc 3mm.

Gắn bộ chuyển đổi vào vỏ case bằng ốc 3.5mm (loại ốc gắn nguồn/case PC thông thường).

Lắp chắn cổng I/O bằng 2 ốc quạt 5mm.

Ống dẫn gió cho quạt phía trên

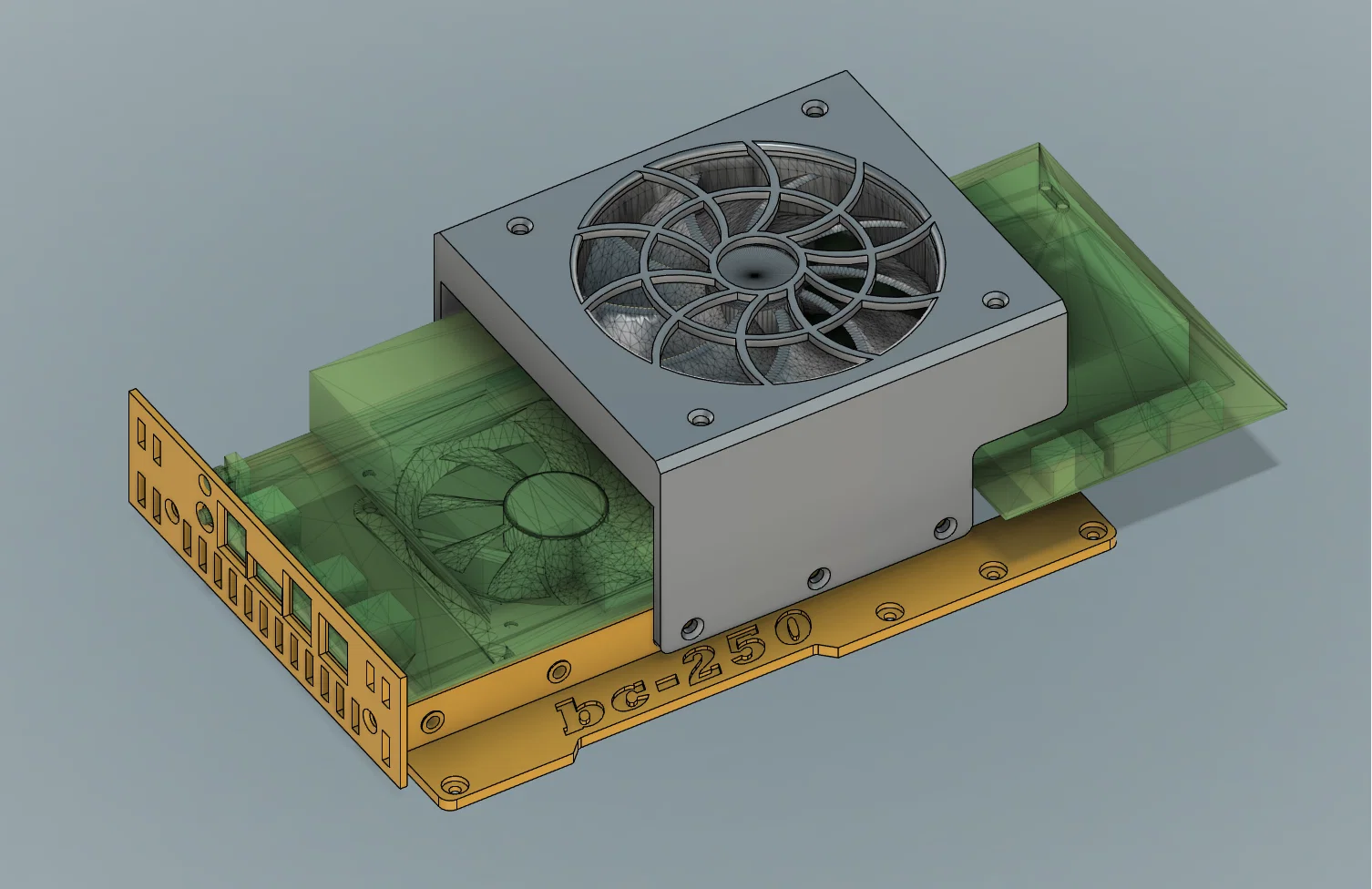

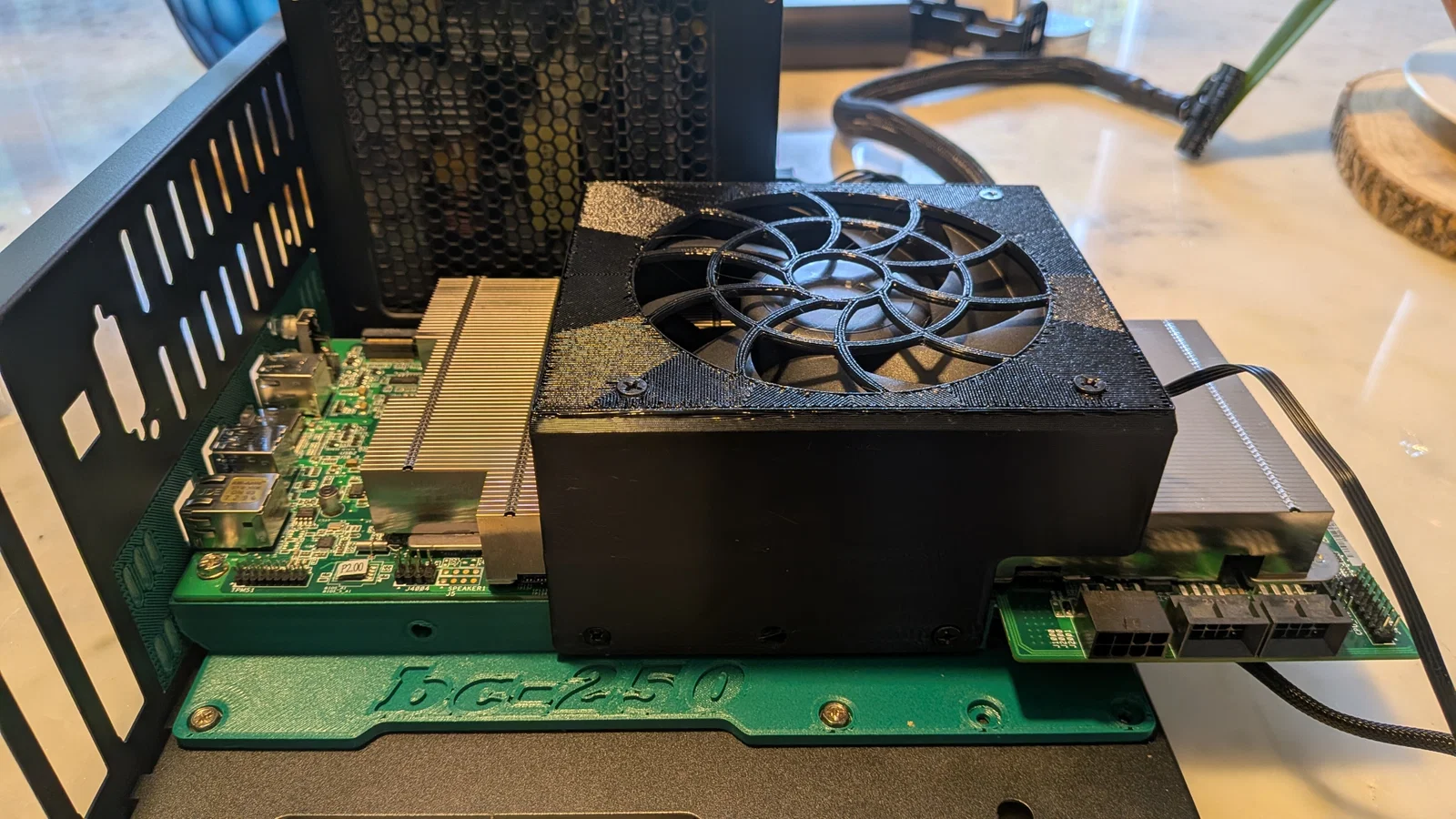

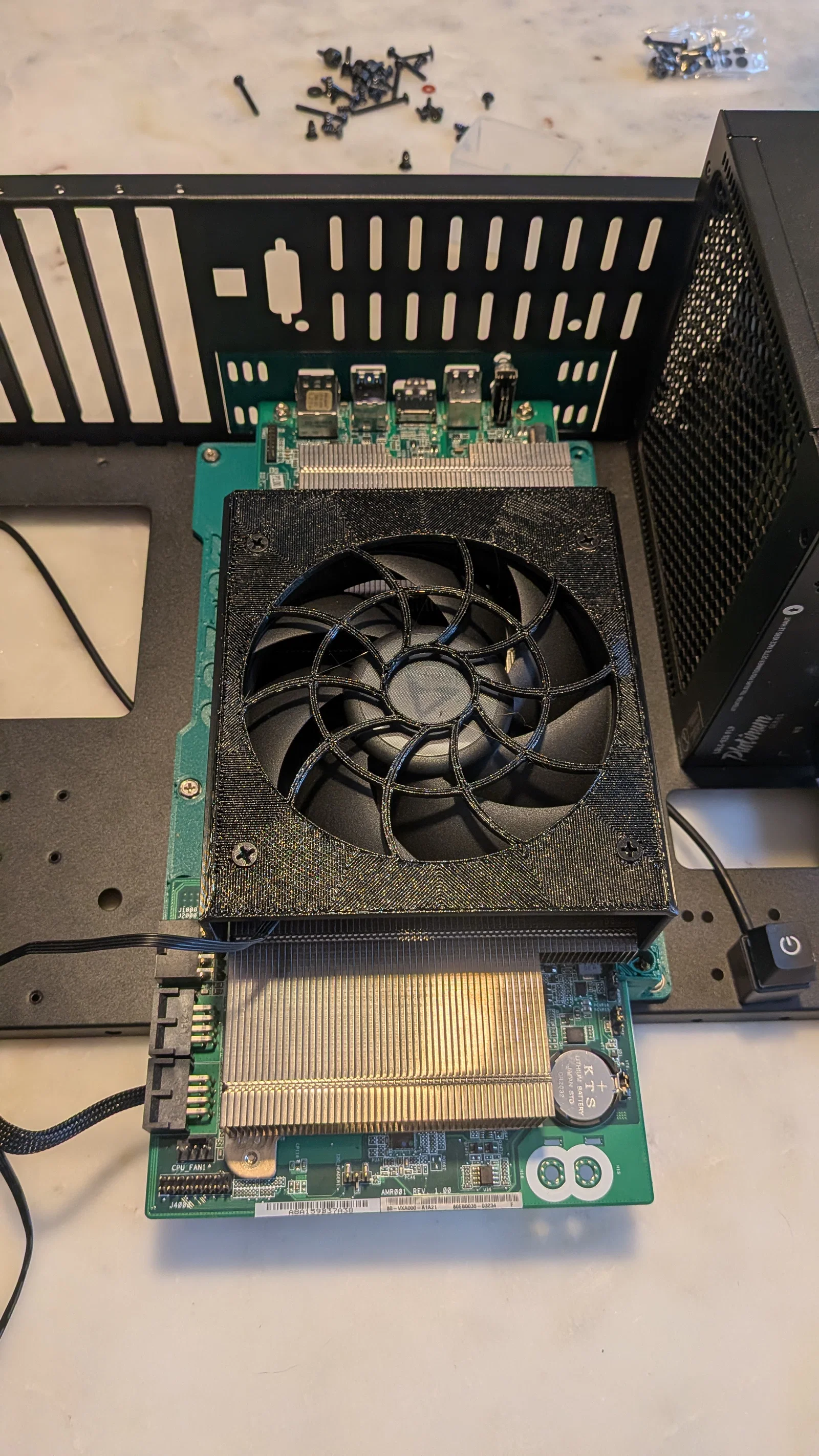

Ngoài ra, mình có cung cấp thêm giải pháp làm mát cơ bản để lắp phía trên tản nhiệt gốc của bc250 (gồm ống dẫn cho quạt đơn và quạt kép). Các ống này lắp trực tiếp vào các lỗ bên hông của bộ chuyển đổi bằng 4 ốc quạt 5mm.

Hiện tại chỉ tương thích với phiên bản high-profile.
