Giá đỡ màn hình cho K1 Lid Riser (LEOTE)

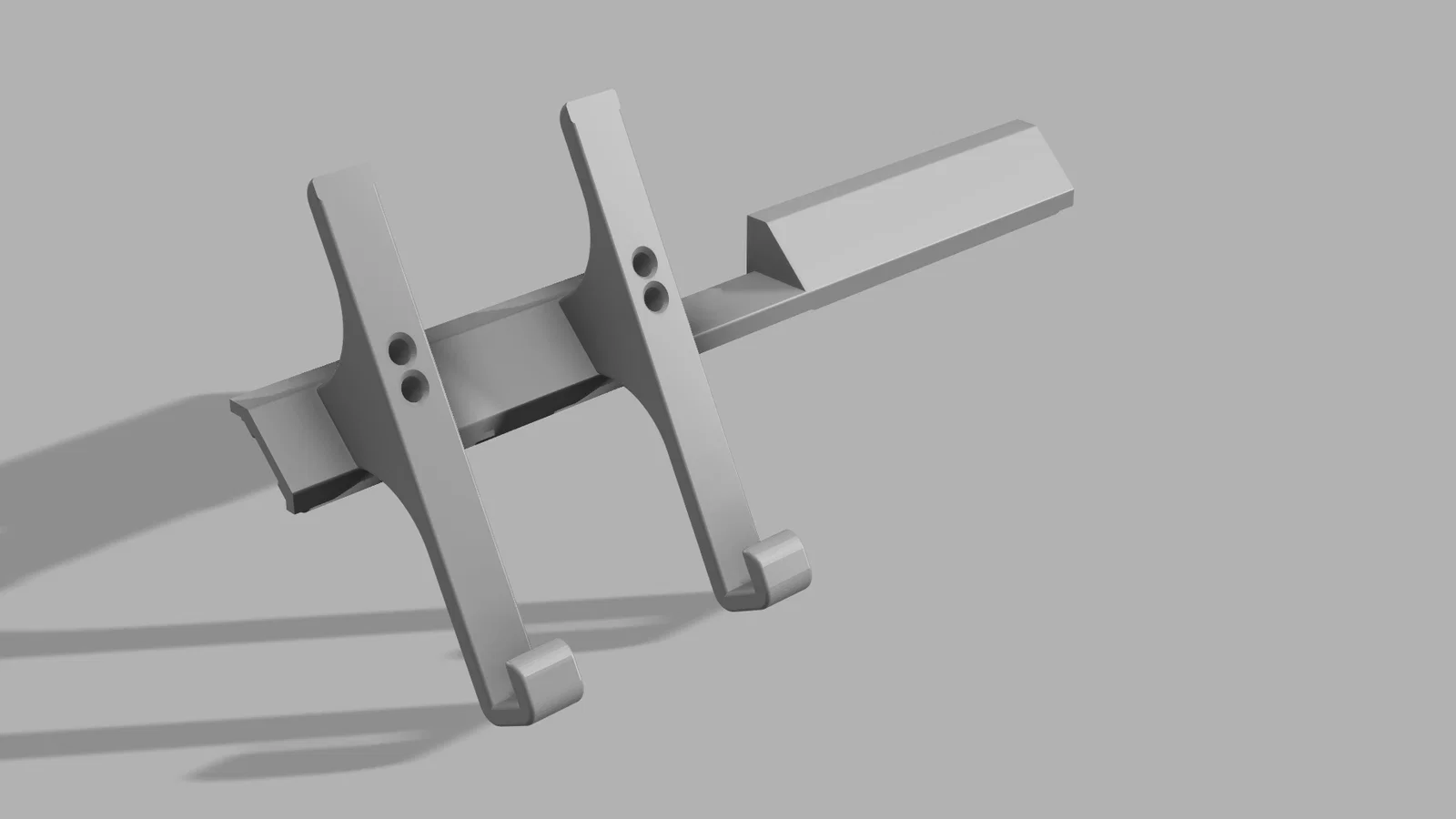

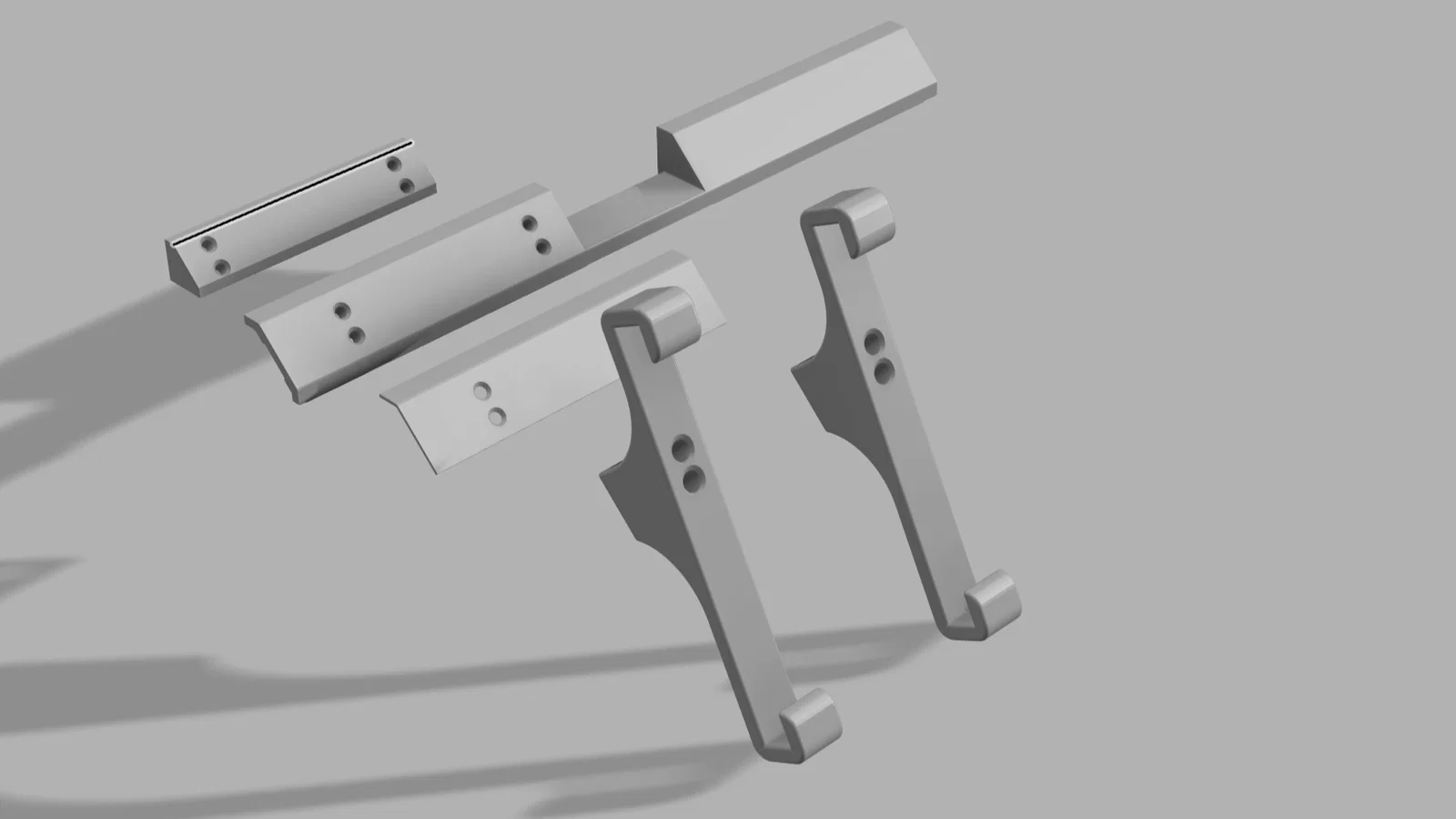

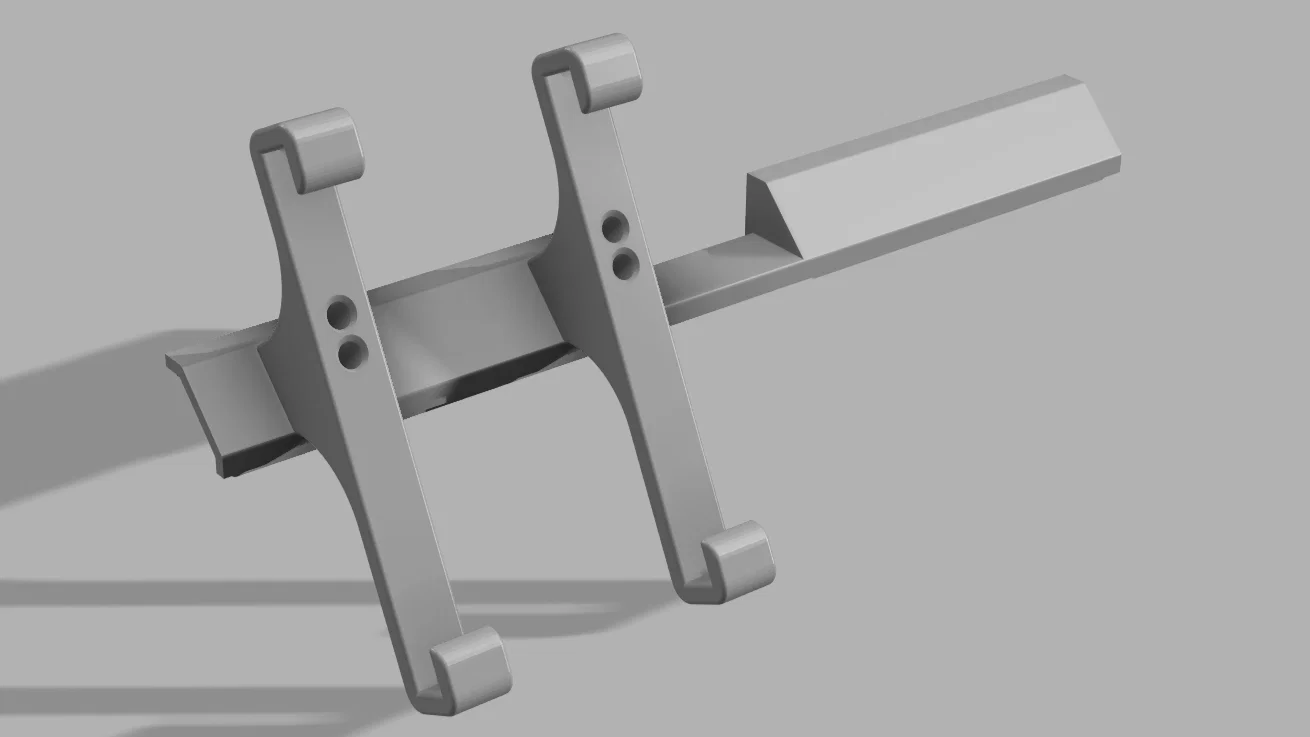

Mẫu cá nhân của mình: screen mount cho K1 Lid Riser của LEOTE.

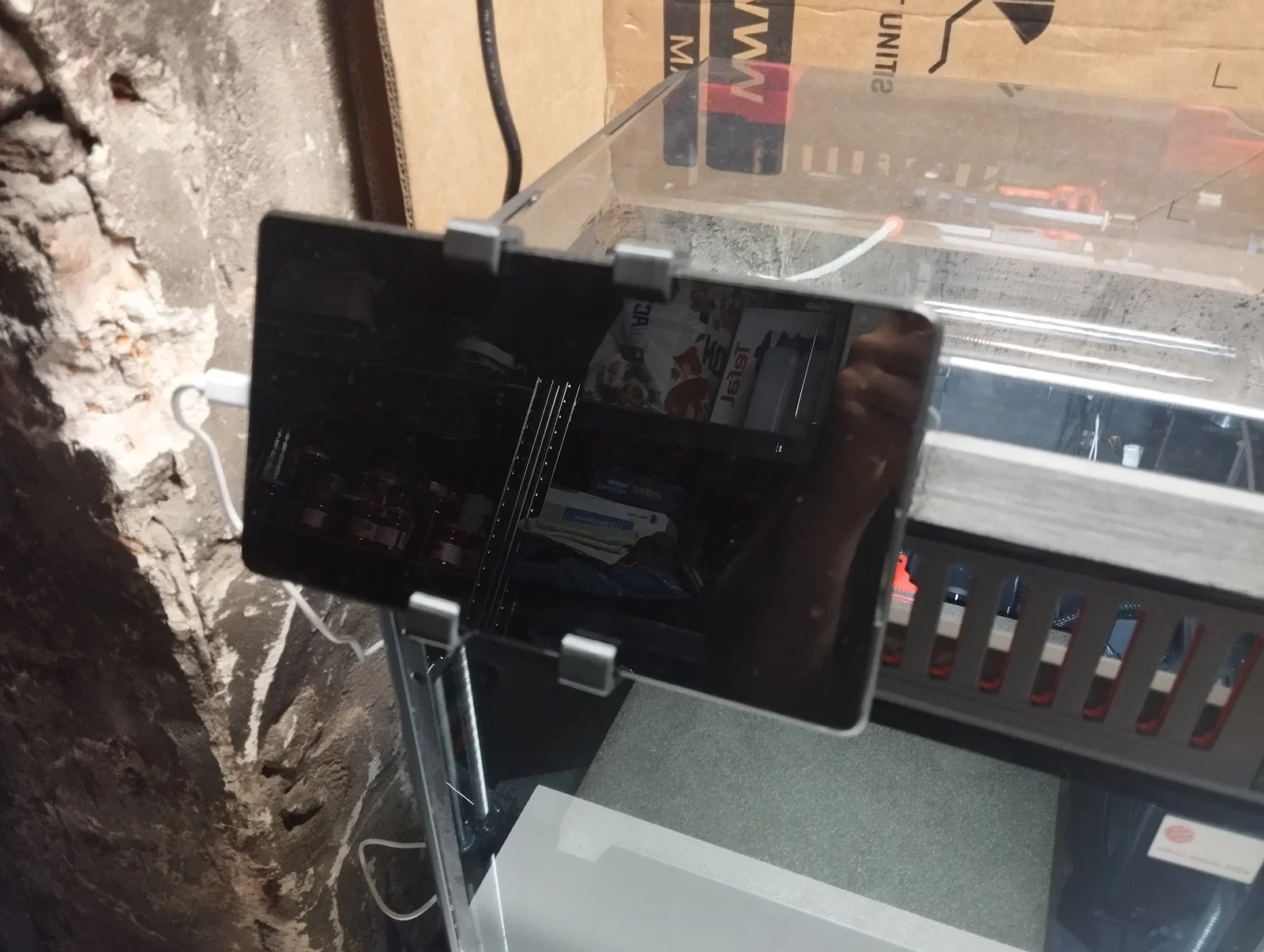

Gắn vừa đẹp với Nexus 7 của mình. Tất nhiên bạn có thể chỉnh sửa SCREEN_MOUNTs (cả hai cái như nhau) để vừa với màn hình của bạn.

Bạn nên hàn/nhiệt ép insert ren đồng (M3x5x4) vào mẫu MOUNT_BASE.

Để bắt vít SCREEN_MOUNT thì dùng vít M3 x 12mm.

Mình khuyên nên chỉnh print settings của phần MOUNT_BASE để in nhiều perimeters hơn. Làm vậy sẽ dễ lắp ren hơn. Trường hợp của mình mình để perimeters = 4.

Mình in tất cả bằng PLA, đồ cứng cáp, không bị gãy gì, và nhiệt độ bên ngoài enclosure cũng không cao. Nếu bạn muốn đảm bảo dùng lâu không bị gãy thì cân nhắc vật liệu bền hơn.

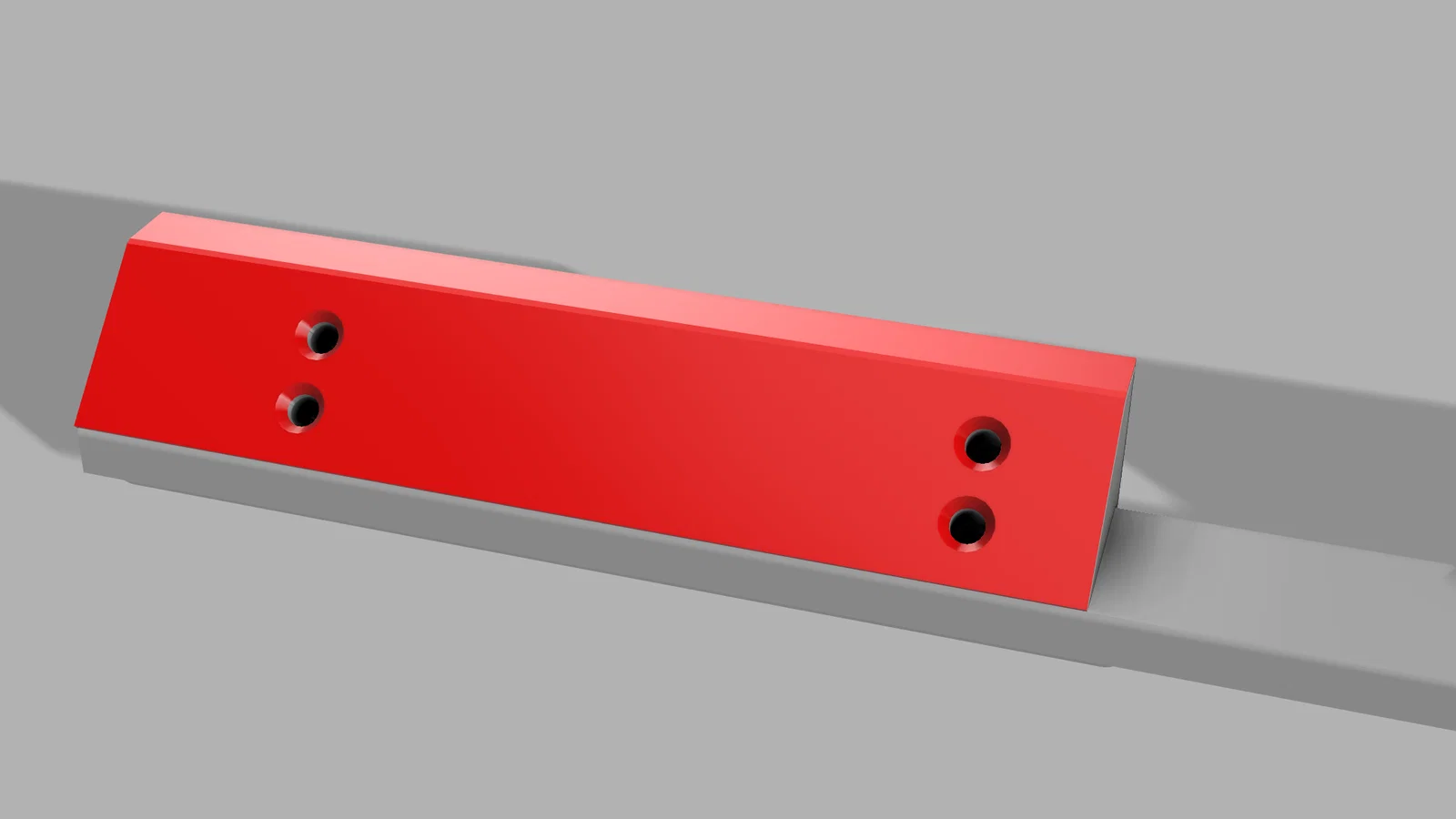

MOUNT_HOLE_TEMPLATE dành cho ai đã in nắp (lid) rồi. Bạn canh MOUNT_HOLE_TEMPLATE theo phần bên trái của [a]_x1_K1C_V3_FRAME_FRONT rồi khoan lỗ bằng mũi khoan 3mm hoặc 4mm.

Mình không chắc là cả cụm có thể gắn qua phía còn lại hay không.

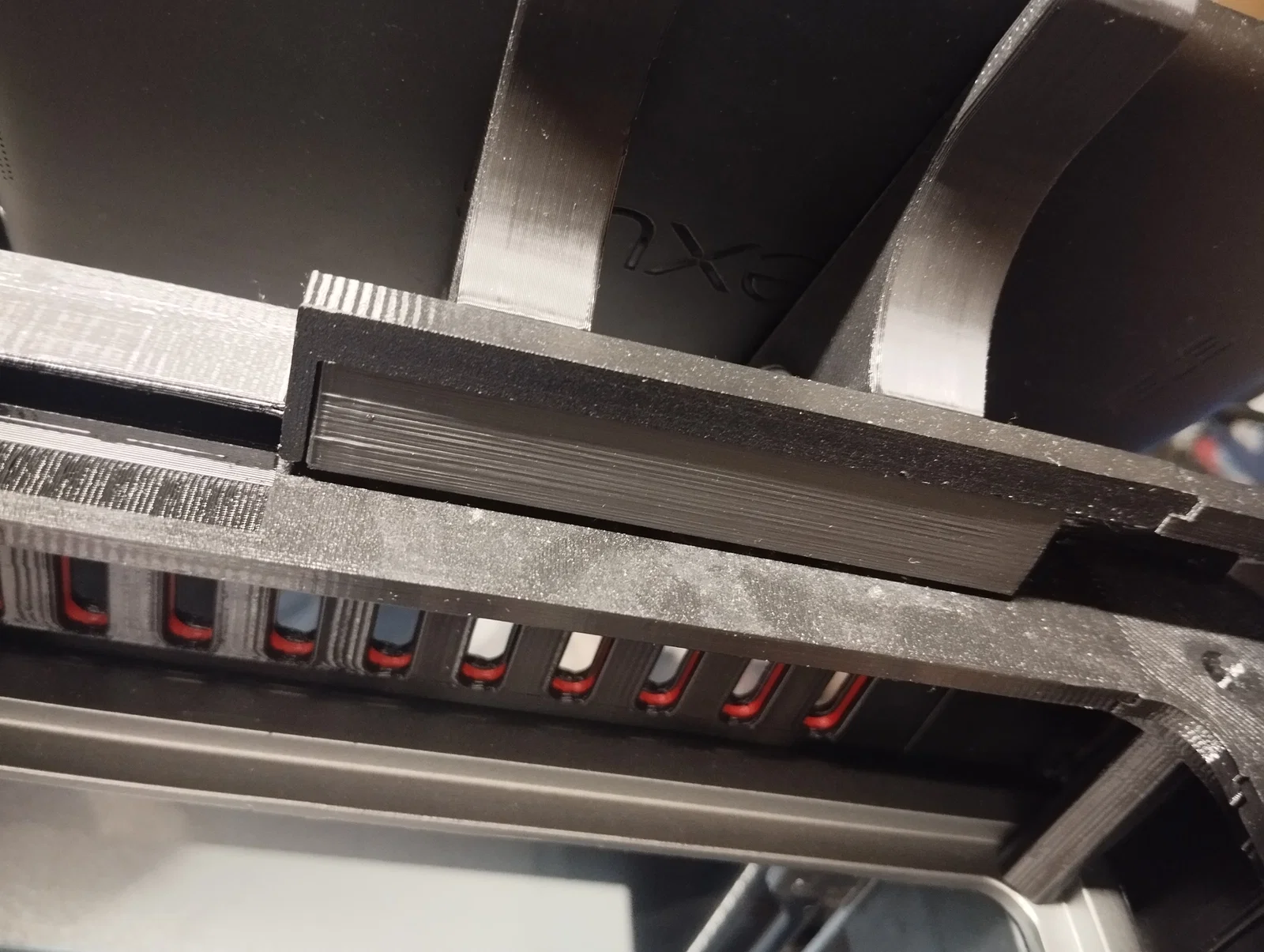

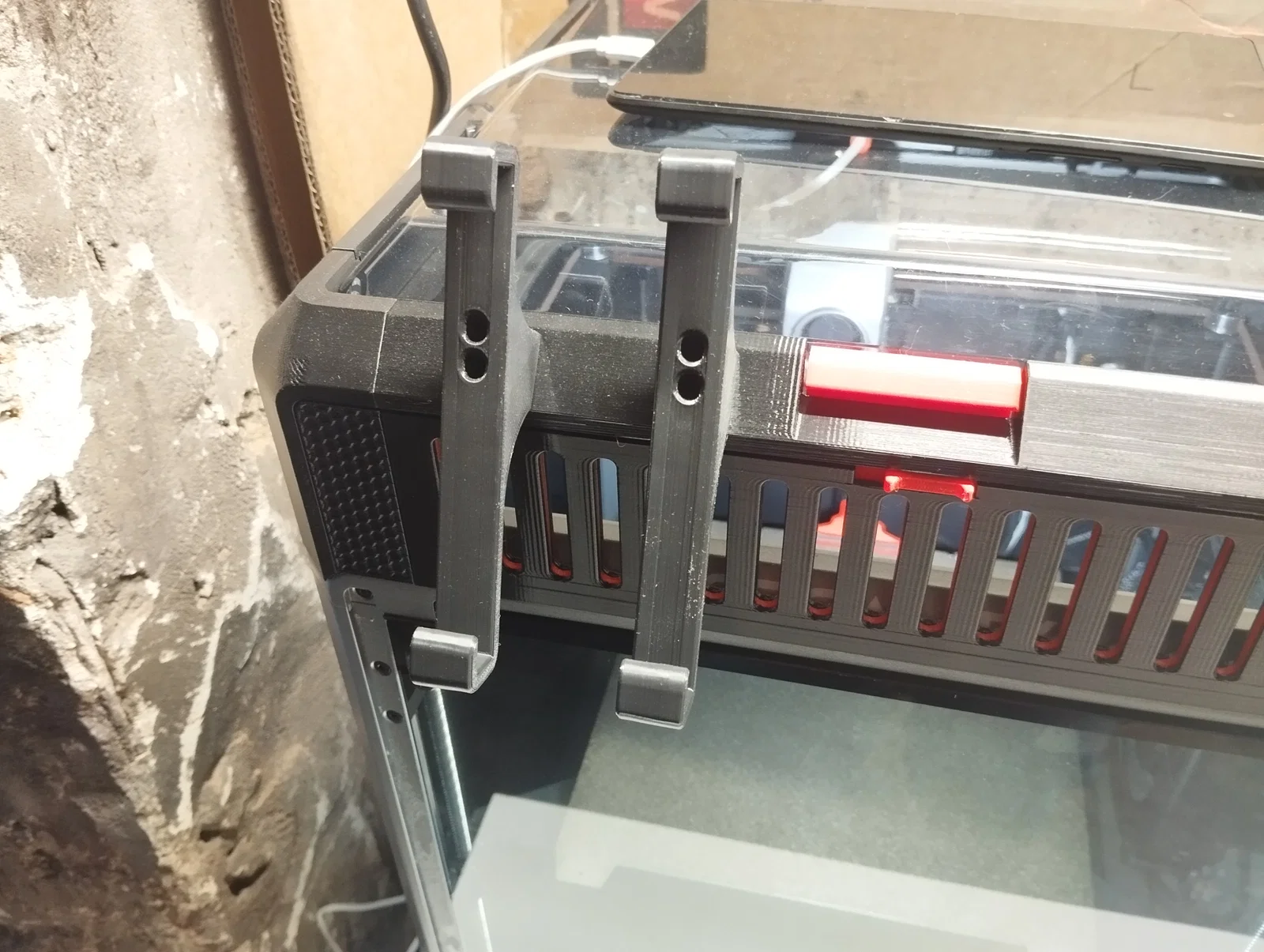

Mẫu này sẽ fit tốt hơn so với trong ảnh của mình vì mình đã remodel lại từ phần base sau khi lắp và sửa các lỗi.

PARTS REQUIRED

4x

M3 x 12mm screw

4x

M3 x 5 x 4 brass thread

Trước khi public, mình đã chỉnh SCREEN_MOUNT và xóa phần trên của model. Việc này có thể cho phép gắn màn hình lớn hơn. Mình không chắc góc nghiêng có đủ để giữ thiết bị không bị rơi hay không.
