Giá đỡ HP Docking Station G6 gắn dưới mặt bàn

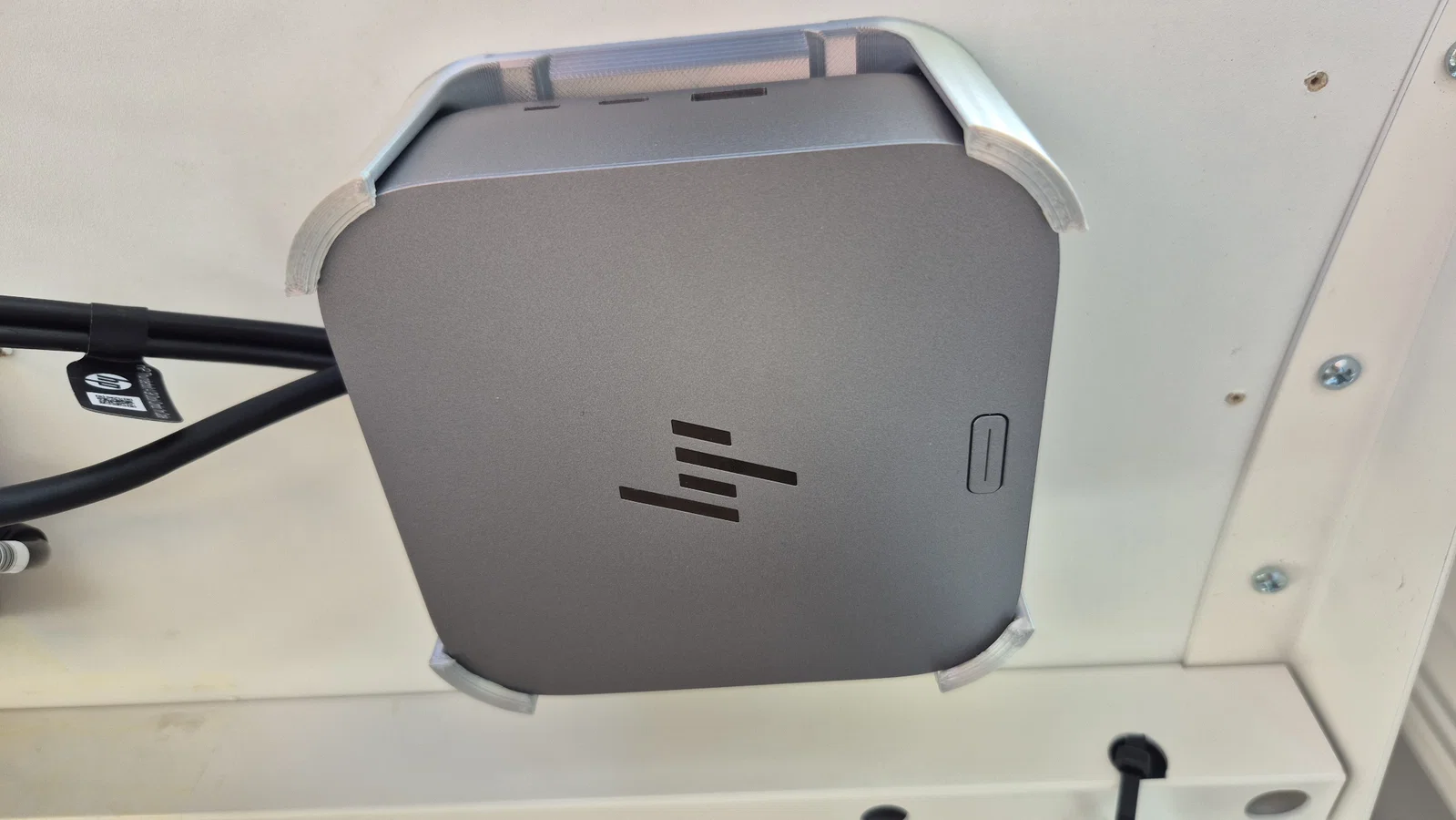

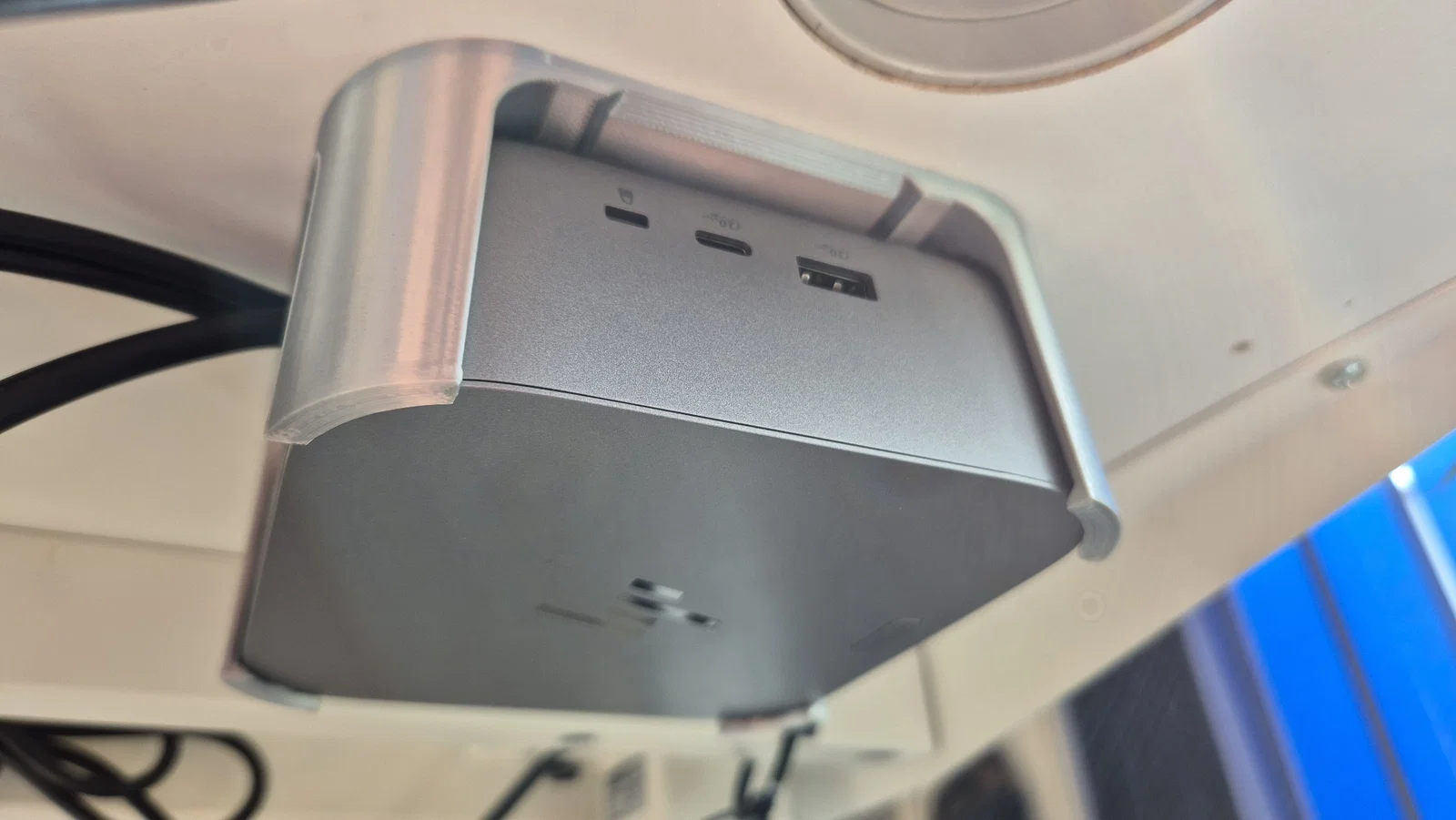

Để gắn dock HP G6 dưới mặt bàn, mình đã tự thiết kế giá đỡ này.

Dock chỉ cần gắn khớp vào là xong, mọi cổng kết nối đều được để trống dễ dàng sử dụng. Khả năng thông gió cũng được đảm bảo. Ngoài ra, mình cũng có sẵn một giá đỡ riêng cho bộ nguồn.

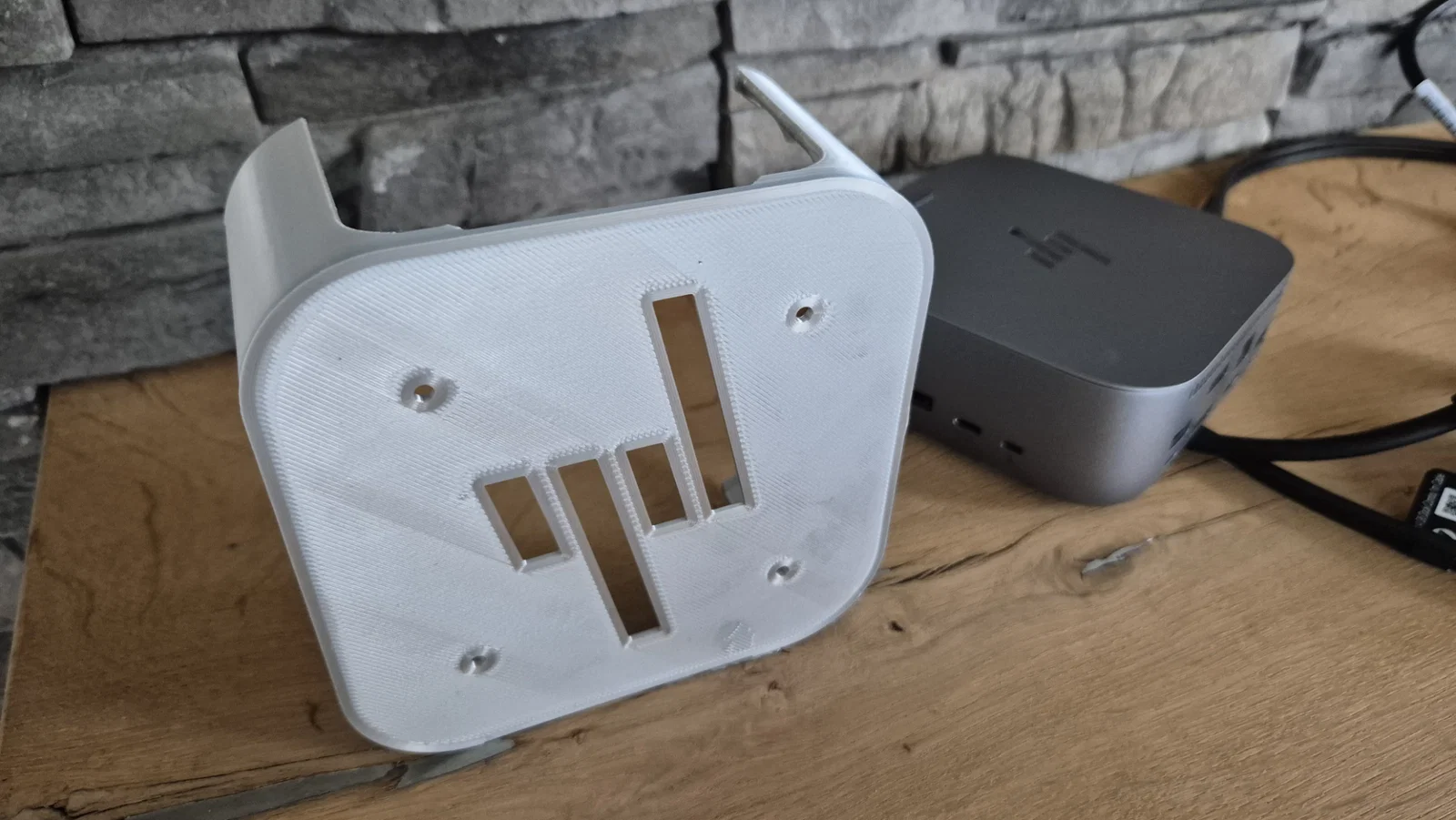

Để cố định giá đỡ, mình dùng 4 con vít gỗ cỡ 3.5 x 20mm.

Mình đã in bằng nhựa PLA Silk màu bạc. Chất liệu PLA là quá ổn cho mục đích này, nhưng bạn nên để ít nhất 3 lớp perimeter (vỏ ngoài) để đảm bảo độ cứng cáp nhé.

Mô tả kỹ thuật

Đây là giá đỡ tùy chỉnh cho HP Dock G6, được thiết kế để lắp đặt dưới mặt bàn, giúp không gian làm việc gọn gàng mà vẫn giữ được sự tiện lợi khi sử dụng.

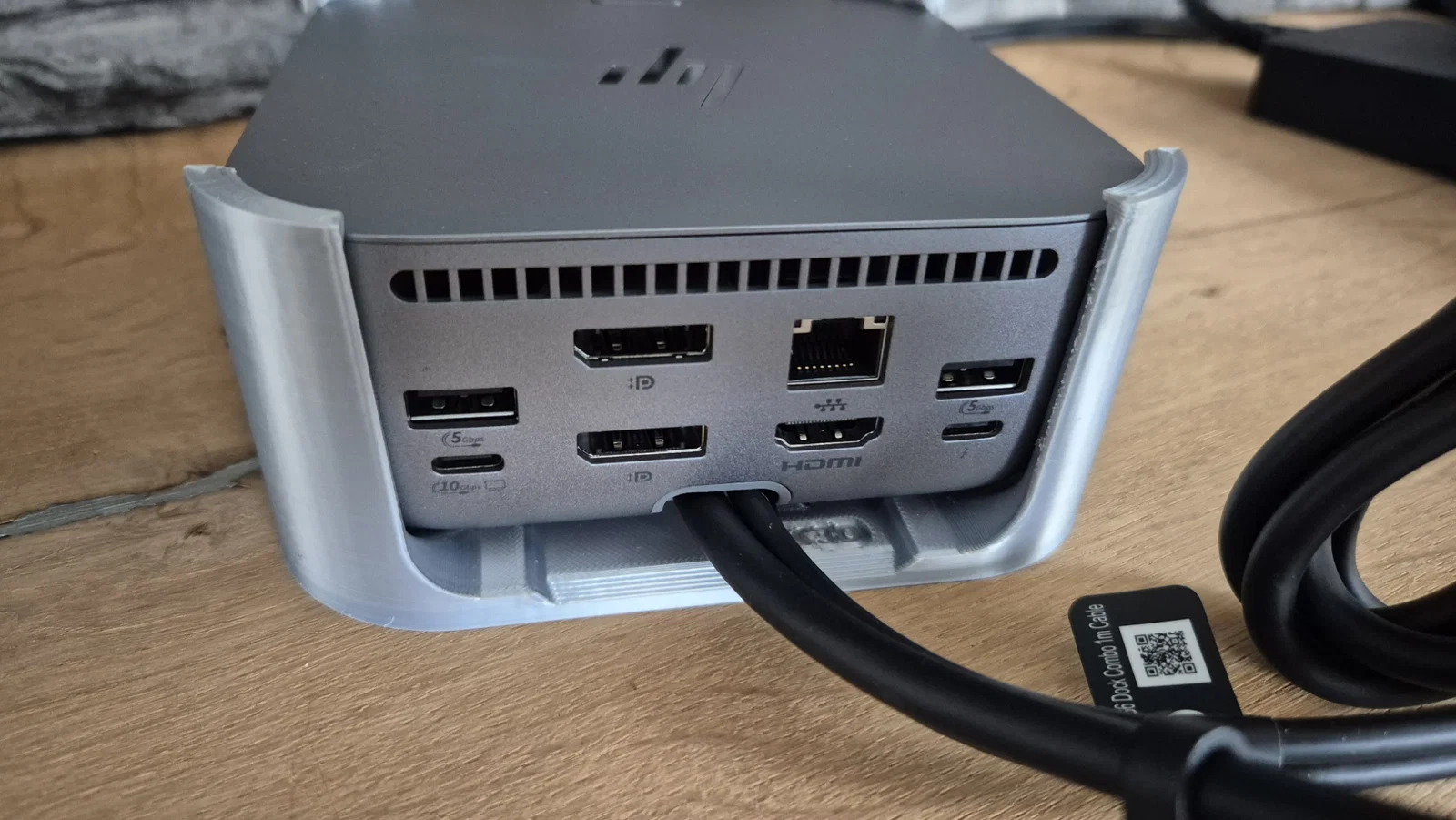

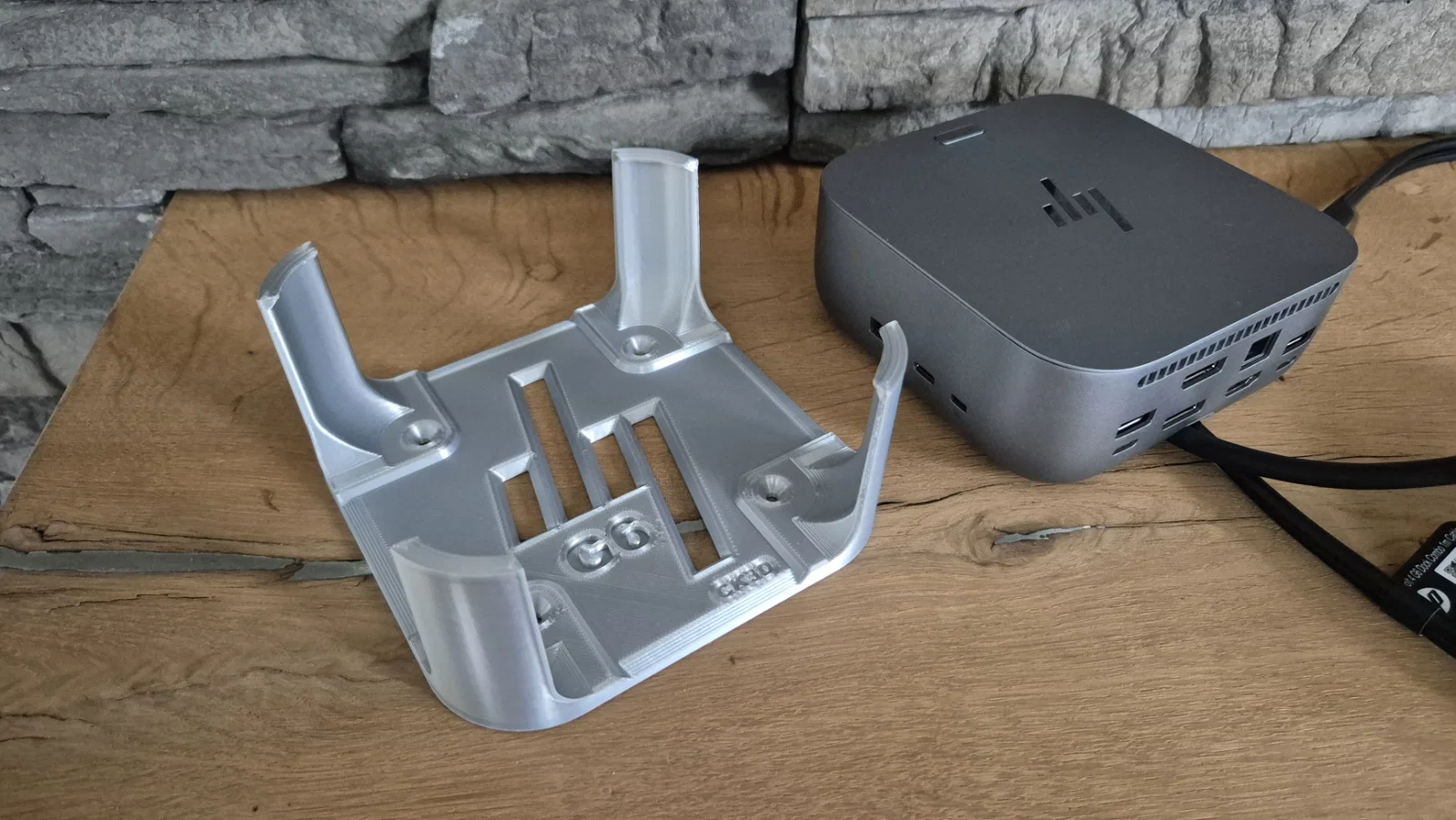

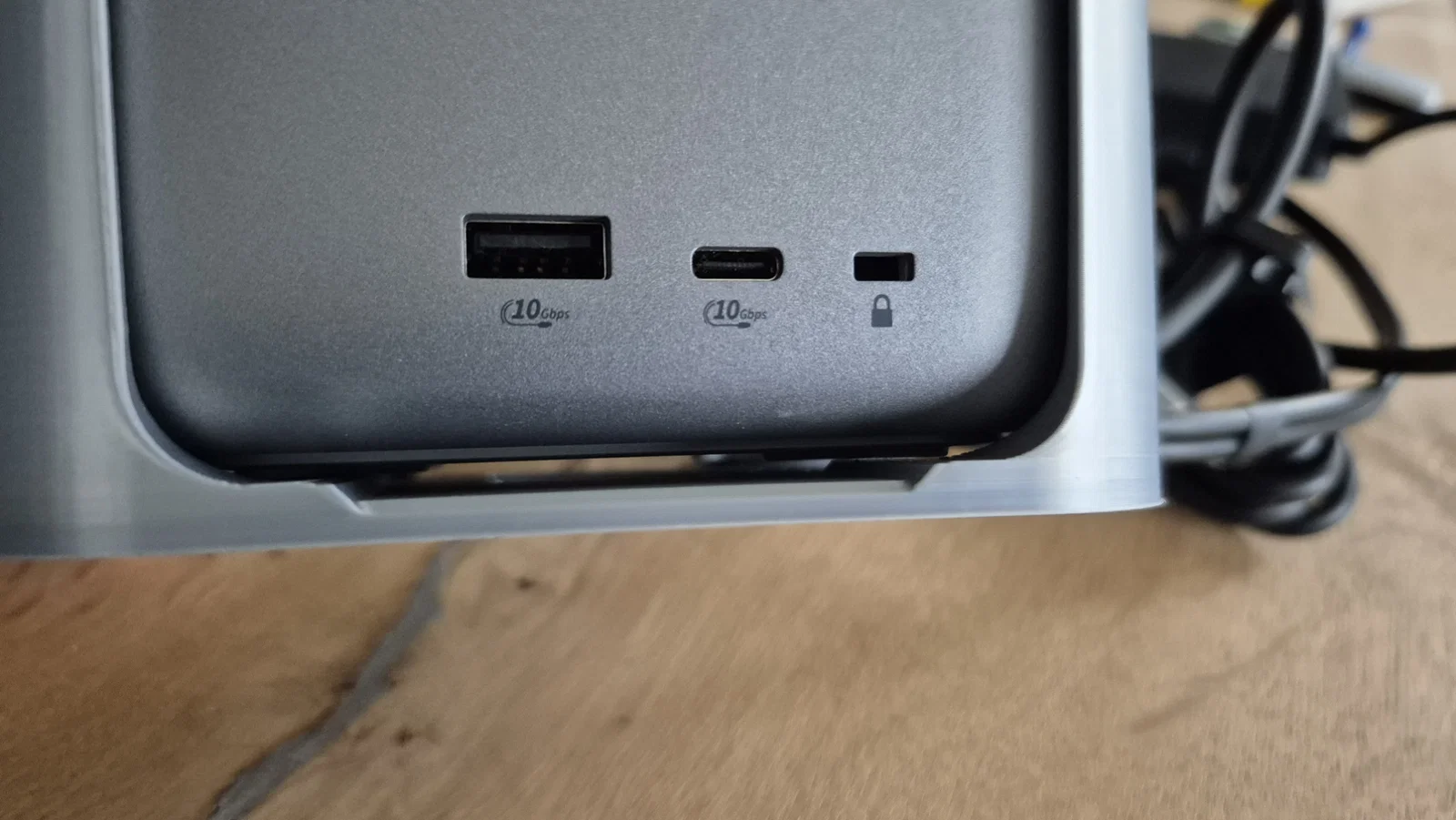

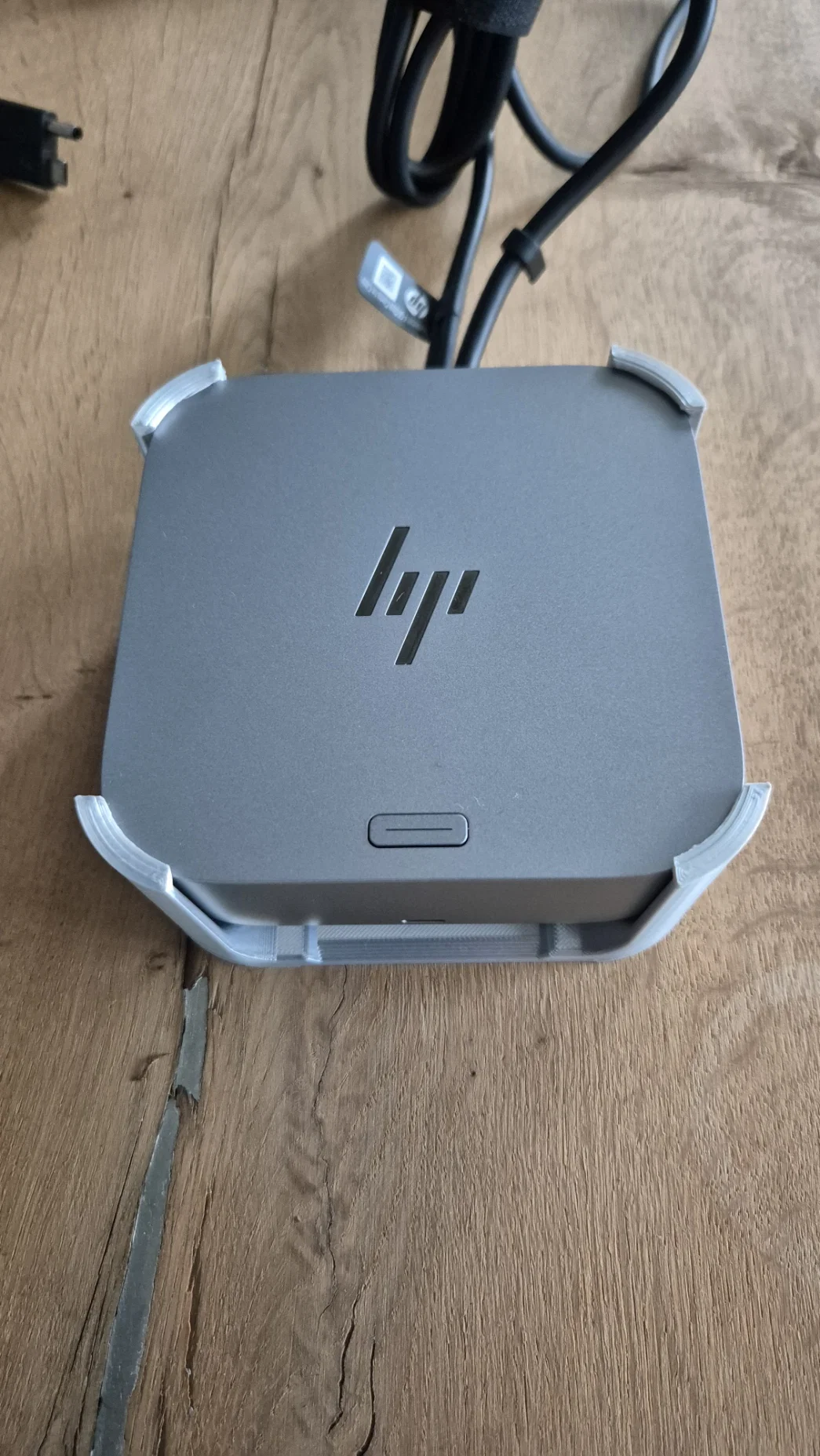

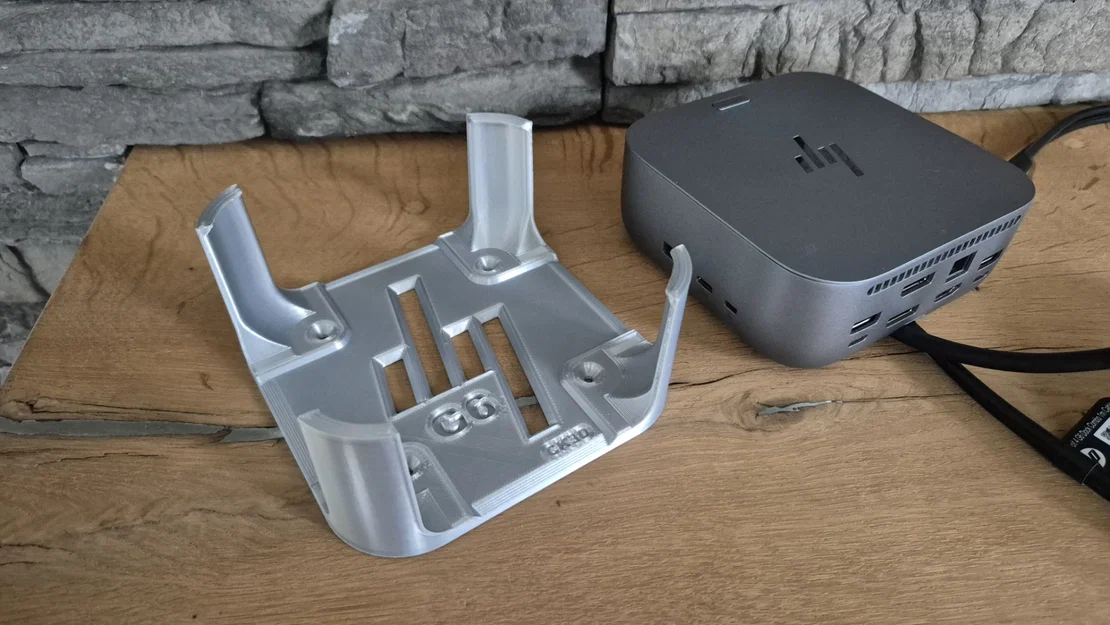

Dock được giữ cố định bằng hệ thống khớp gài tích hợp. Cấu trúc này cho phép độ đàn hồi nhất định khi lắp vào và đảm bảo dock được khóa chặt, chống rung lắc. Tất cả các cổng I/O đều không bị che khuất, và thiết kế giúp đảm bảo lưu thông không khí xung quanh thiết bị để tránh quá nhiệt.

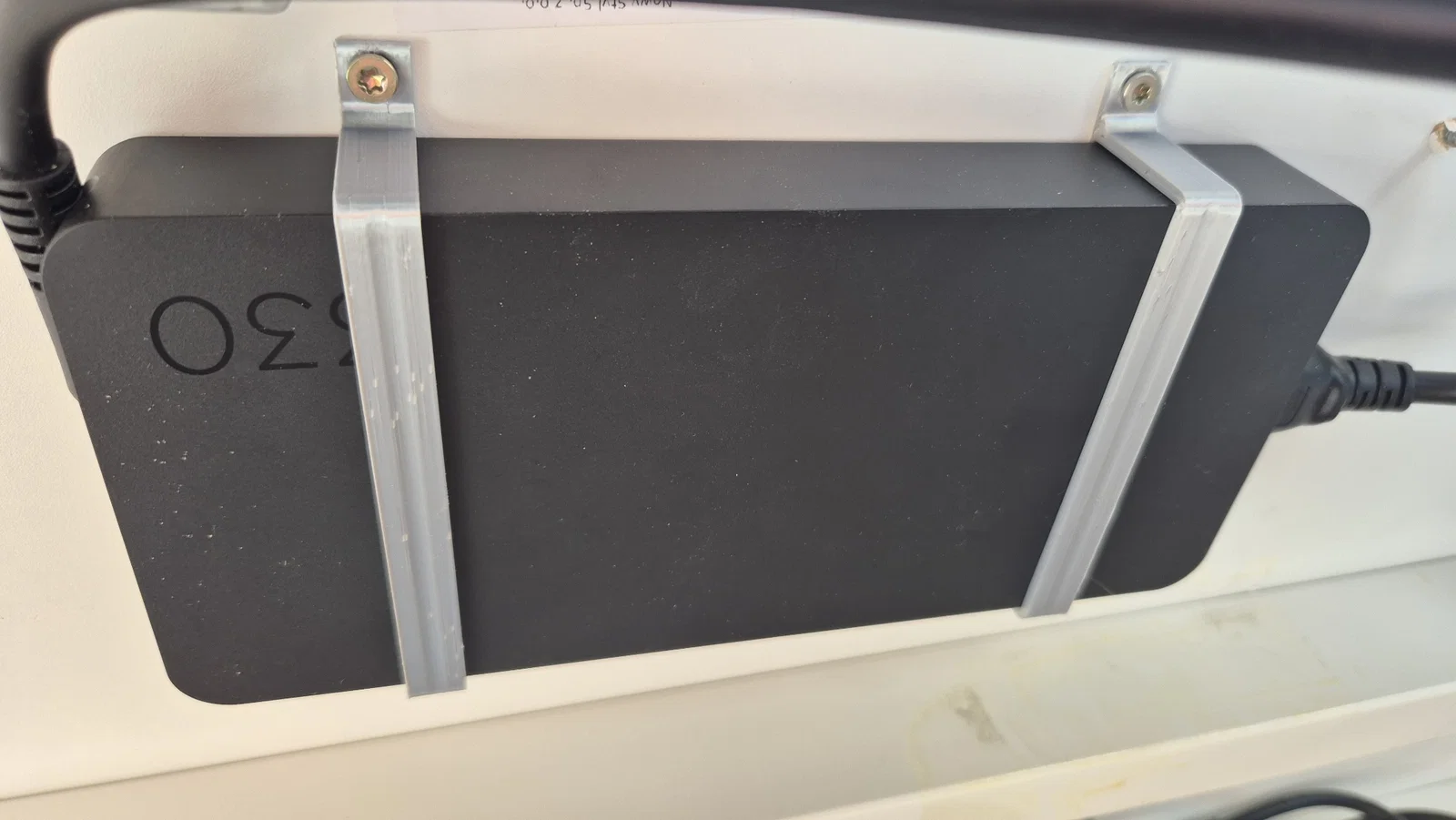

Một giá đỡ bộ nguồn (PSU) chuyên dụng được đi kèm như một linh kiện riêng biệt, giúp đi dây gọn gàng và phân bổ tải trọng độc lập với giá đỡ chính.

Thông số lắp đặt

Giá đỡ được gắn vào mặt dưới bàn bằng 4 vít gỗ cỡ 3.5 x 20 mm. Các vị trí bắt vít được tính toán để chịu được tải trọng lặp đi lặp lại và có khả năng bám tốt trên các vật liệu bàn thông dụng (MDF, gỗ dán, gỗ tự nhiên).

Thông số in ấn

• Chất liệu: PLA Silk Silver
• Độ dày vách tối thiểu: Khuyên dùng ≥ 3 lớp perimeter để đảm bảo độ cứng vững.
• Infill: 20–30% (dạng grid hoặc gyroid) là đủ cho ứng dụng này.
• Hướng in: Đặt nằm trên bề mặt lưng để đảm bảo độ chính xác kích thước cho các khớp gài.
• Support: Không cần support cho giá đỡ chính; có thể cần một chút support cho giá đỡ bộ nguồn tùy theo thiết lập của phần mềm cắt lớp.
