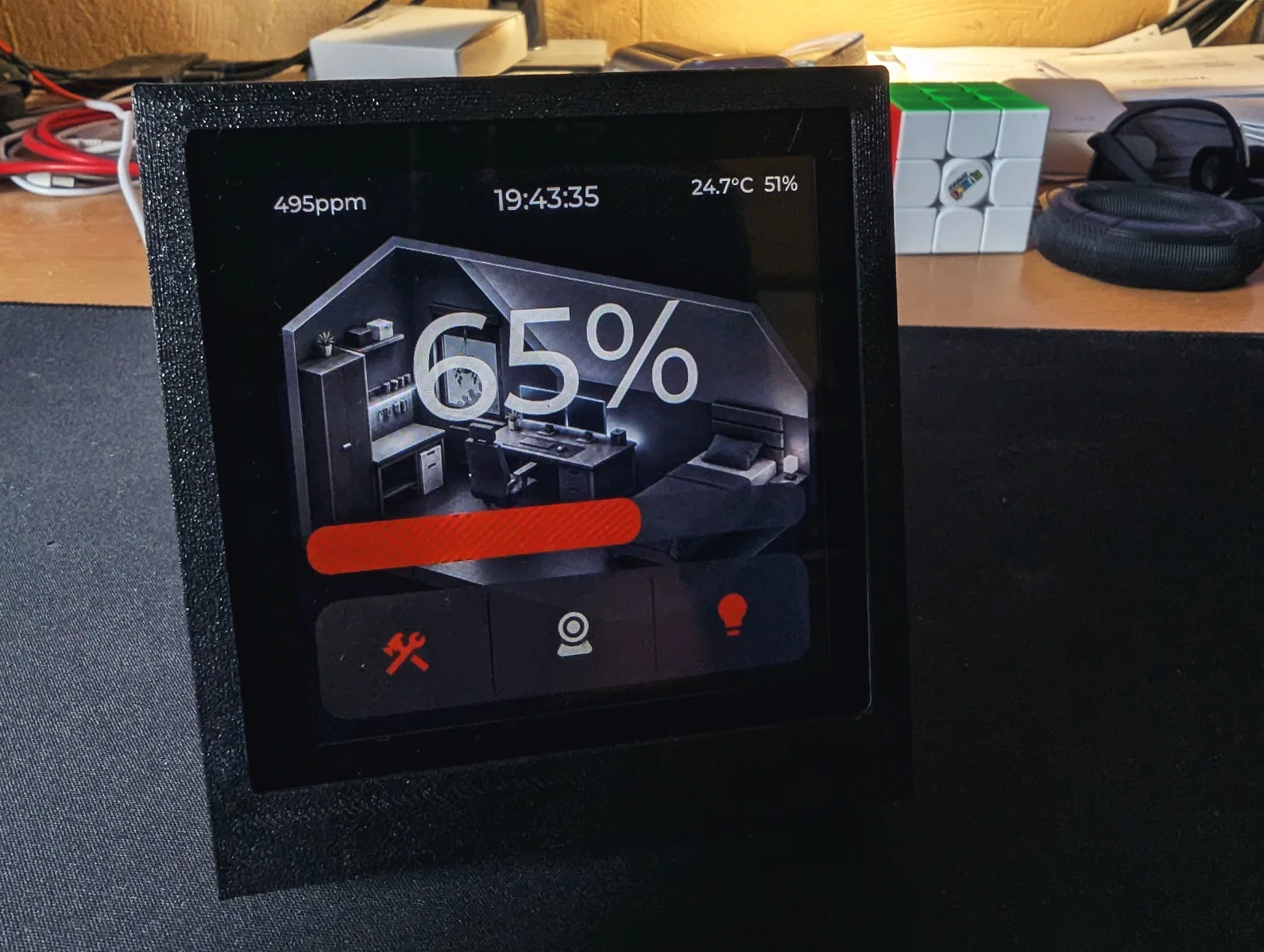

Đế dựng màn hình thông minh ESP32-P4 Smart 86 Box

Đây là một cái đế nhỏ, rất đơn giản dành cho mấy loại màn hình cảm ứng ESP32-P4 giá rẻ mà mọi người hay mua về vọc vạch.

Một vài ví dụ:

https://www.amazon.de/dp/B0FF3Z1NNL

https://de.aliexpress.com/item/1005009476605517.html

Thiết kế này sẽ ôm rất khít, tùy thuộc vào độ sai số của máy in các bạn. Mọi người hãy hướng cổng USB xuống dưới và dùng dây cáp USB loại gập góc để luồn qua khe hở phía dưới nhé. Sau đó chỉ cần lắp khung mặt trước vào để che các cạnh, nhìn cho nó gọn gàng và thẩm mỹ hơn.

Mình in úp mặt màn hình xuống bàn in, cách này giúp các cạnh xung quanh màn hình sạch đẹp, nhưng bù lại cả phần lưng sẽ cần phải in support (cầu). Với mình thì không vấn đề gì vì mình dùng PLA làm lớp ngăn cách giữa PETG và phần support. Nếu các bạn không làm được như vậy thì có thể dùng support thông thường, hoặc thử in theo hướng khác. Lưu ý là nếu phần cạnh trên bị võng thì sẽ khó lắp khít được màn hình lắm nha.

Để chạy phần mềm trên màn hình cảm ứng, mình đang dùng esphome, nhưng tất nhiên là vẫn còn nhiều lựa chọn khác tùy vào nhu cầu của các bạn.
