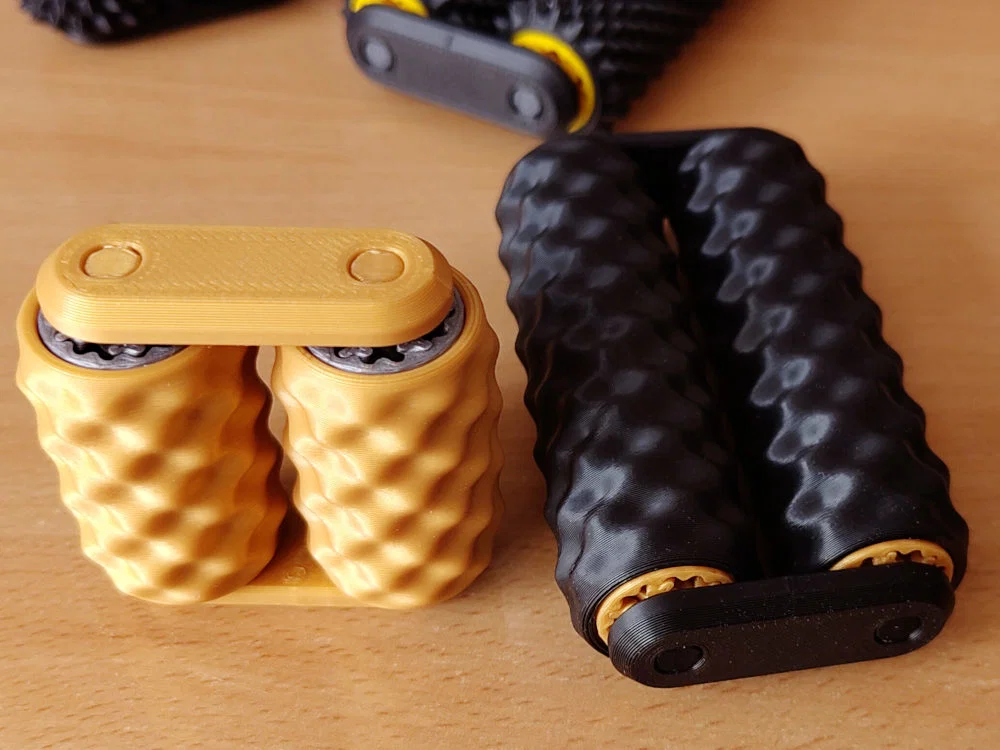

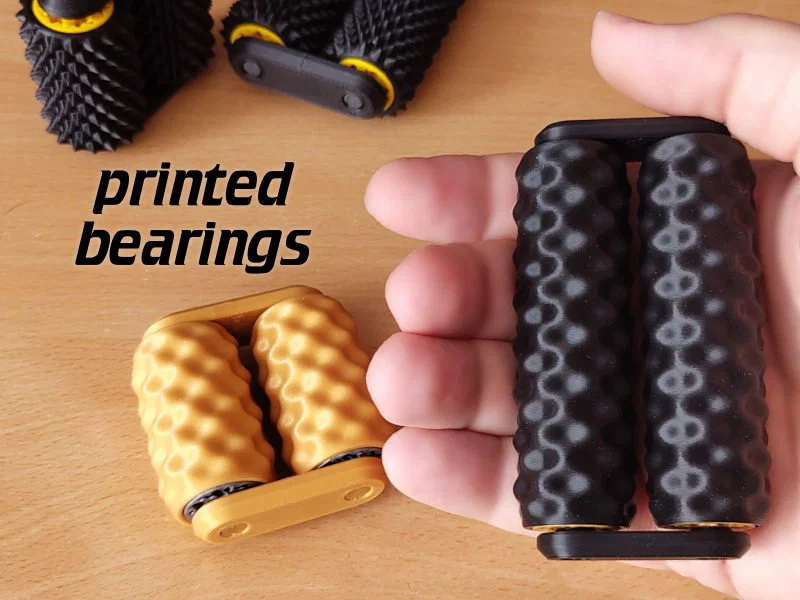

Con lăn cầm tay với vòng bi in 3D

Đây là phiên bản không gai của mẫu con lăn cầm tay có gai — thay vào đó, nó có bề mặt gợn sóng trơn láng. Để tạo ra họa tiết này, mình đã sử dụng một chút toán học: Các đường sóng được định nghĩa bằng sin(x)sin(y), sau đó được thu phóng, quấn quanh hình trụ bằng tọa độ cực, vát nhọn ở đầu bằng hàm tròn √(r²-z²), rồi điều chỉnh để trông bắt mắt hơn. In ấn: Mẫu này đòi hỏi độ chính xác cao cùng với máy in và loại nhựa được cân chỉnh chuẩn! Các bộ phận chính: Diện tích tiếp xúc với bàn in của con lăn khá nhỏ, độ bám dính bàn in là cực kỳ quan trọng - nếu không, hãy thử dùng brim. Cài đặt tiêu chuẩn. Vòng bi (bearings): In 4 cái. Chiều cao lớp in (layer height): 0.17mm. Đường khâu (seams): ngẫu nhiên (random). Bù đắp chân voi (elephant foot compensation): ví dụ 0.15. * Nếu không thể làm vòng bi chuyển động, hãy xem các mẹo tại đây. Hướng dẫn lắp ráp: 1. Làm cho vòng bi chuyển động và trơn tru. Dùng một trong các trục làm tay cầm để xoay bánh răng vài lần. Bạn có thể nhấn nhẹ vào vòng ngoài từ nhiều hướng. Mình thường dùng máy khoan cầm tay kẹp chặt trục để xoay. 2. Có thể thêm một chút dầu nhẹ để bôi trơn bánh răng cho mượt hơn. 3. Nhấn một(!) vòng bi vào con lăn. Đảm bảo vòng bi không bị nghiêng, nhấn mạnh để nó nằm phẳng. 4. Chèn trục từ phía bên kia, để đầu trục xuyên qua vòng bi. 5. Nhấn vòng bi thứ hai qua trục vào con lăn. Vòng bi cần nằm phẳng với con lăn, đầu trục nhô ra ở cả hai phía. 6. Làm tương tự cho con lăn thứ hai. 7. Nhấn cả hai con lăn vào một nắp nối. 8. Gắn nắp nối còn lại vào. 9. Ấn mạnh cả hai nắp nối để chúng khớp vào vị trí, các trục phải nằm phẳng trong lỗ, xem hình ảnh minh họa.
