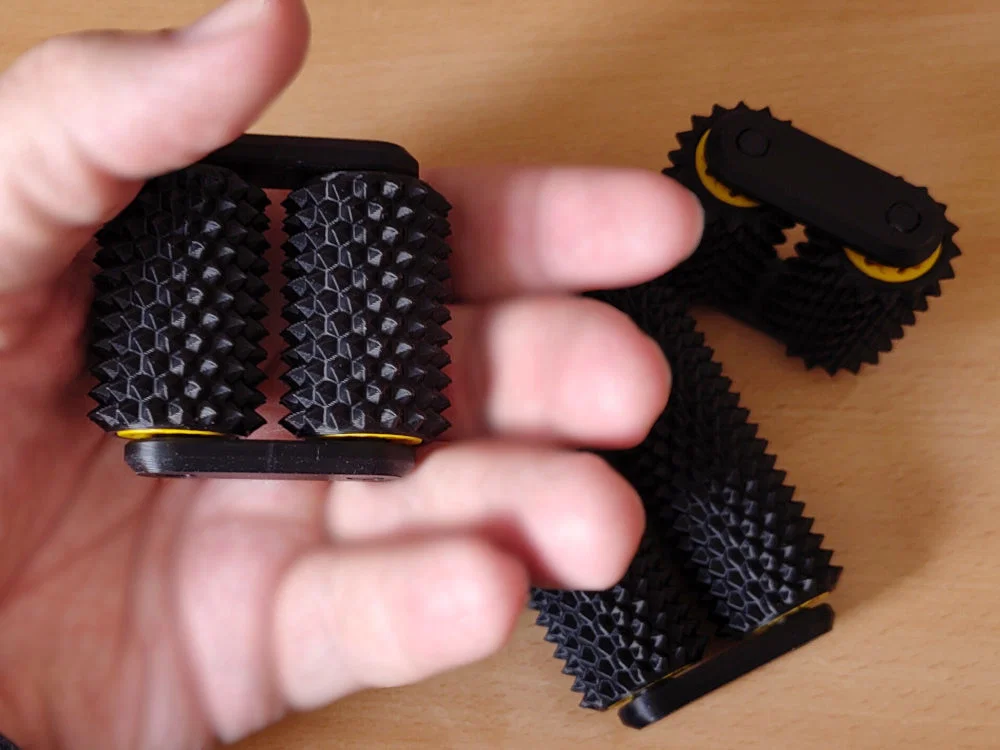

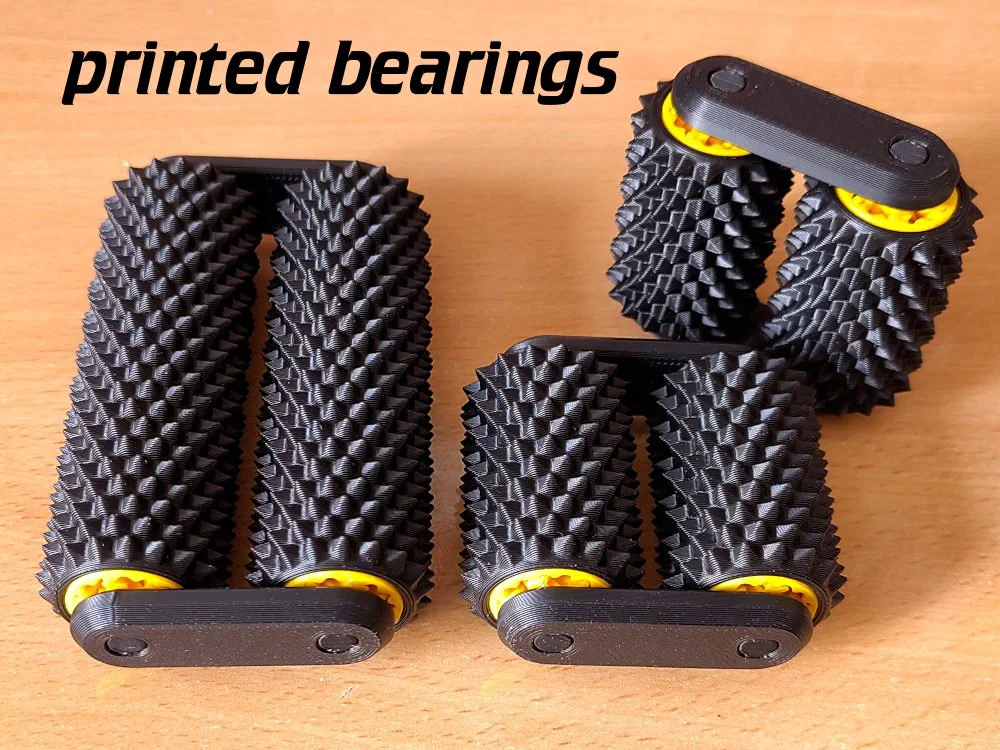

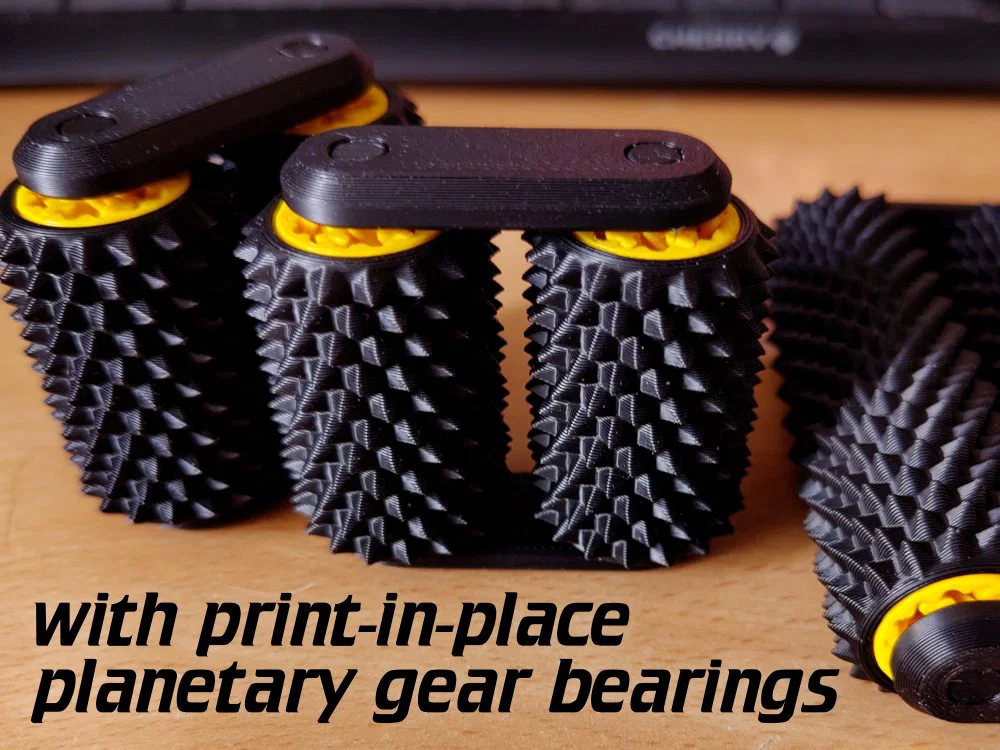

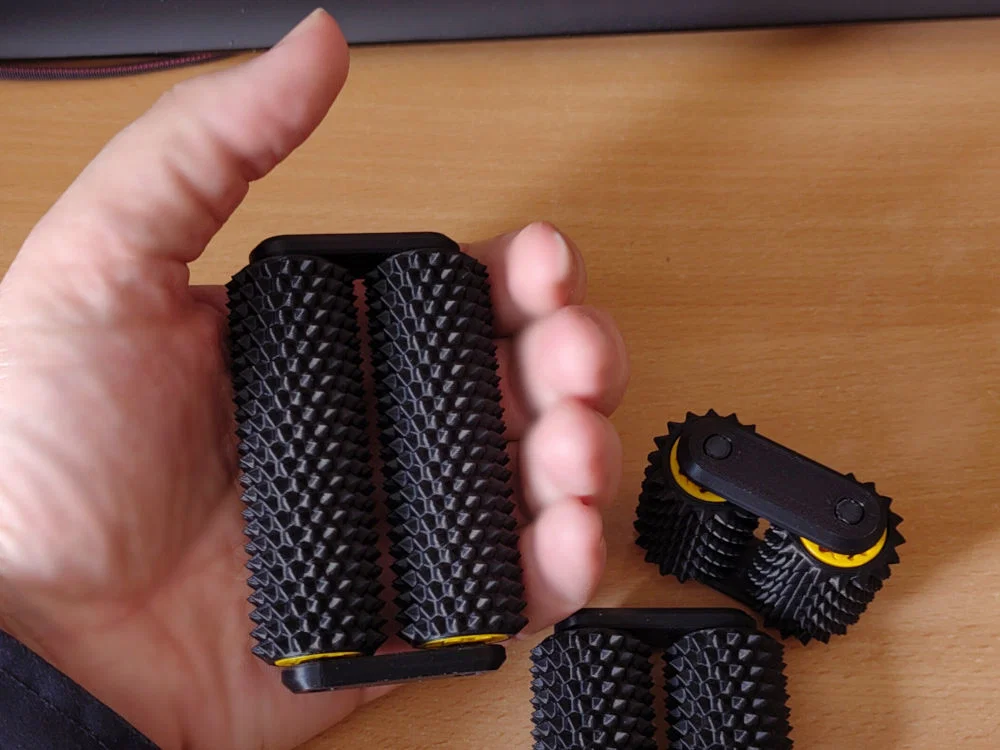

Con lăn tay gai (spiky hand roller) với printed bearings

Có người gợi ý làm một cái hand roller dùng printed gear bearings của mình — thế là mình làm luôn, tiện thêm bề mặt gai (spiky) cho đã tay.

In 3D (Printing):

• Mẫu này cần độ chính xác cao và combo máy in + filament phải được canh chỉnh (dialed-in) kỹ!

• Phần chính (Main parts):

  • diện tích tiếp xúc mặt bàn của các roller khá nhỏ, nên bám bàn (bed adhesion) phải tốt — không thì thử thêm brim.

  • cài đặt tiêu chuẩn (standard settings)

• Bearings:

  • in 4 cái

  • layer height 0.17mm

  • random seams

  • elephant foot compensation (ví dụ 0.15)

  • nếu không bẻ/tách ra được, xem mẹo ở đây.

Assembly:

1. Tách rời (break free) và chạy rà (break in) bearings. Dùng một cái axle làm tay cầm để xoay gears vài vòng. Có thể vừa xoay vừa ấn nhẹ lên outer ring từ nhiều hướng. Mình hay dùng máy khoan (power drill) kẹp axle vào để quay.

2. (Tuỳ chọn) Chấm một chút dầu loãng (light oil) làm lubricant cho gears để mượt hơn.

3. Ép 1(!) bearing vào roller cylinder. Canh cho khỏi bị nghiêng, ấn mạnh tay, nó phải nằm sát mặt (sit flush).

4. Luồn axle từ phía bên kia, để đầu axle xuyên qua bearing.

5. Ép bearing thứ hai theo axle vào roller. Nó cũng phải sit flush với roller, và axle thò ra đều ở hai bên.

6. Làm y chang cho roller thứ hai.

7. Đẩy cả hai roller vào một connector cap.

8. Gắn connector cap còn lại.

9. Ấn chặt cả hai connector cap cho tới khi nghe/cảm nhận “click” vào khớp; axles phải nằm sát trong các lỗ (sit flush), xem hình minh hoạ.
