Vỏ Case cho Radxa ROCK 4C+
Bộ sưu tập hai mẫu vỏ case được thiết kế riêng cho Radxa ROCK 4C+, bao gồm phiên bản dùng cho bo mạch trần và phiên bản hỗ trợ tản nhiệt chính hãng S2Pi. Cung cấp hướng dẫn chi tiết về linh kiện ốc vít cần thiết khi lắp ráp.
Mô tả
Tại đây bạn sẽ tìm thấy hai mẫu vỏ case cho RADXA ROCK 4C+ :
Một mẫu dành riêng cho bo mạch (file ROCK_4C+_case.3mf và ROCK_4C+_case.stl),
mẫu thứ hai dành cho bo mạch kèm tản nhiệt chính hãng heatsink S2Pi (ROCK_4C+_heatsink_case.3mf, ROCK_4C+_heatsink_case.stl).

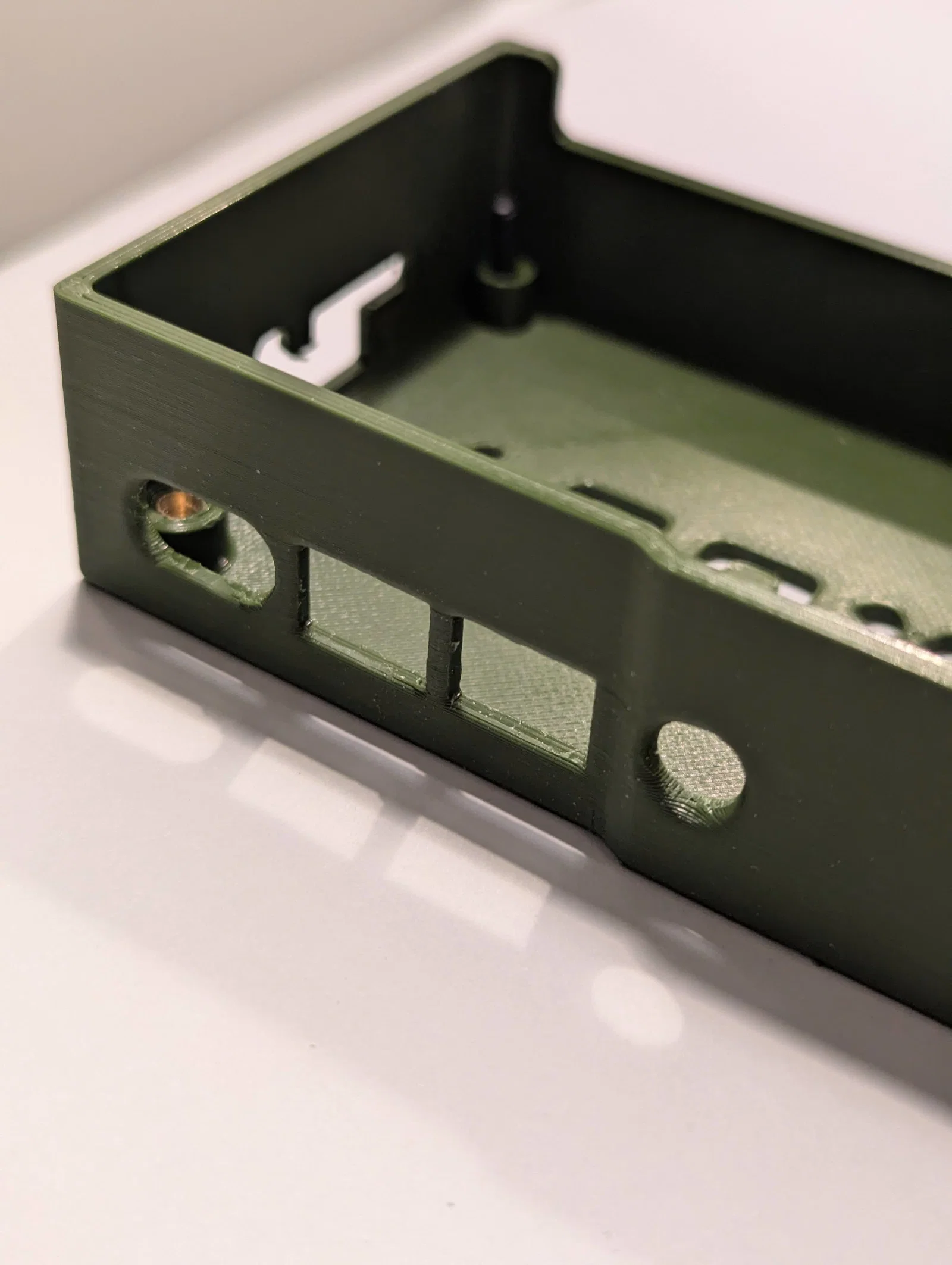

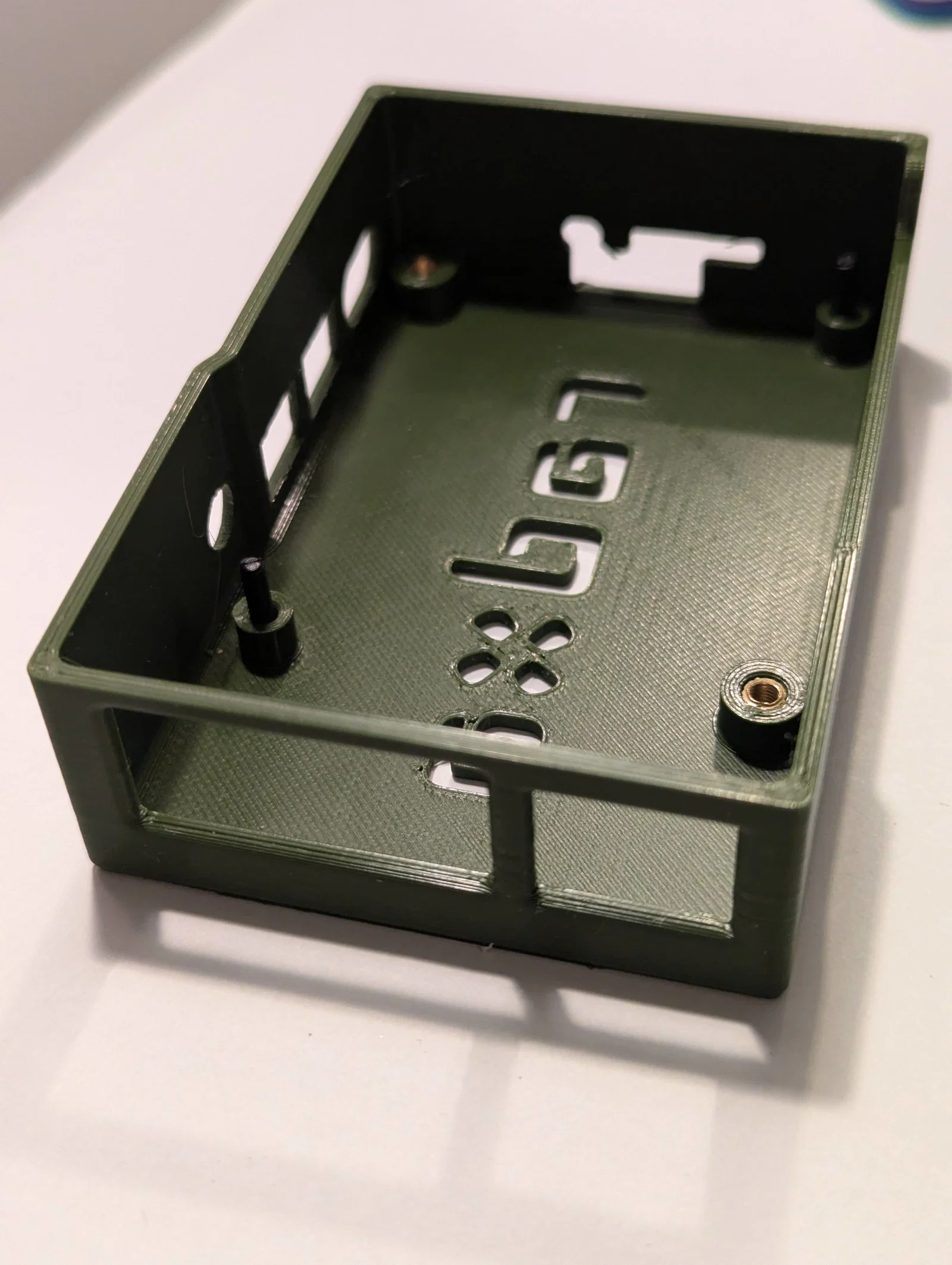

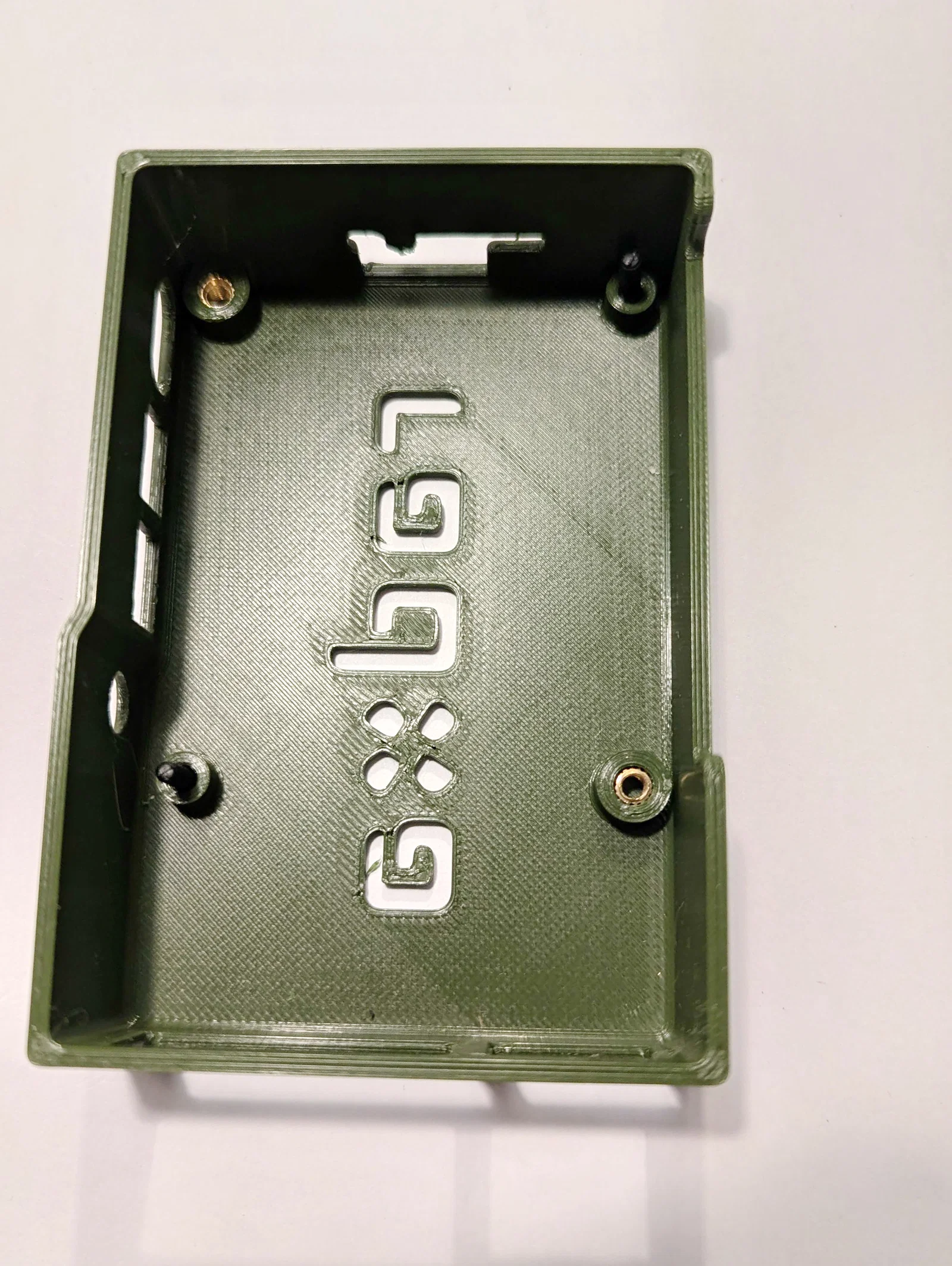

Để lắp bo mạch đơn lẻ (ROCK_4C+_case), bạn sẽ cần ốc M3 x 8 mm và bốn ốc cấy brass insert nuts M3 x 5 x 4.2 mm.

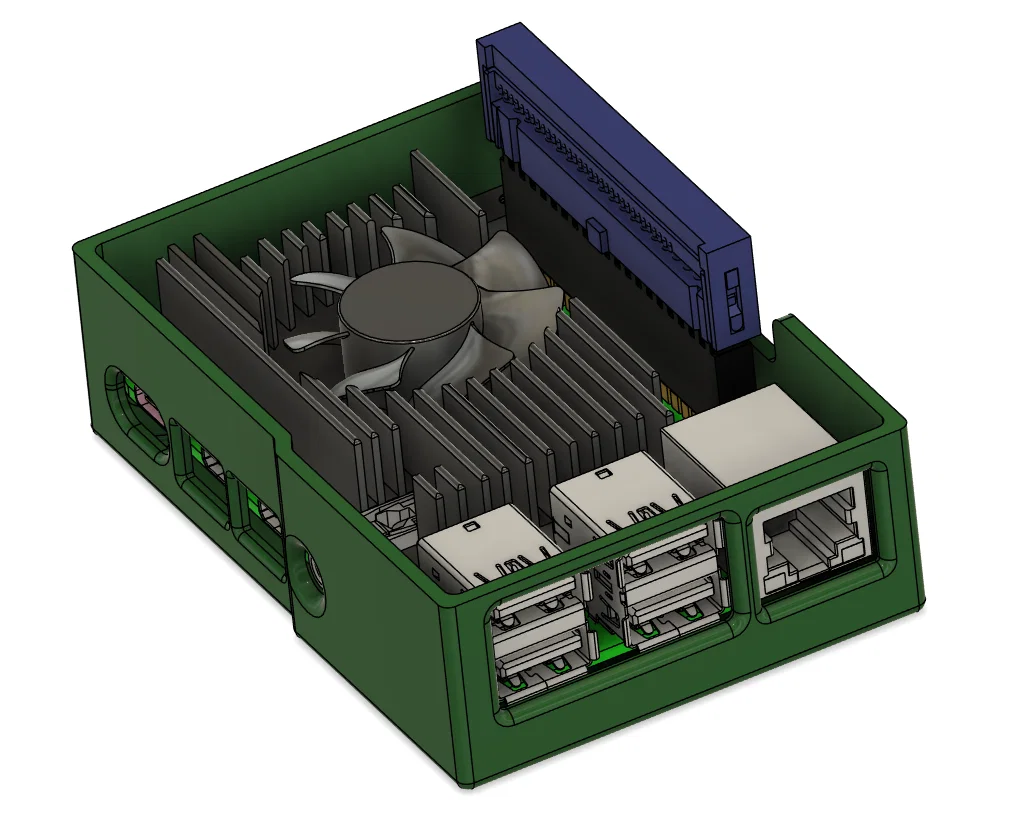

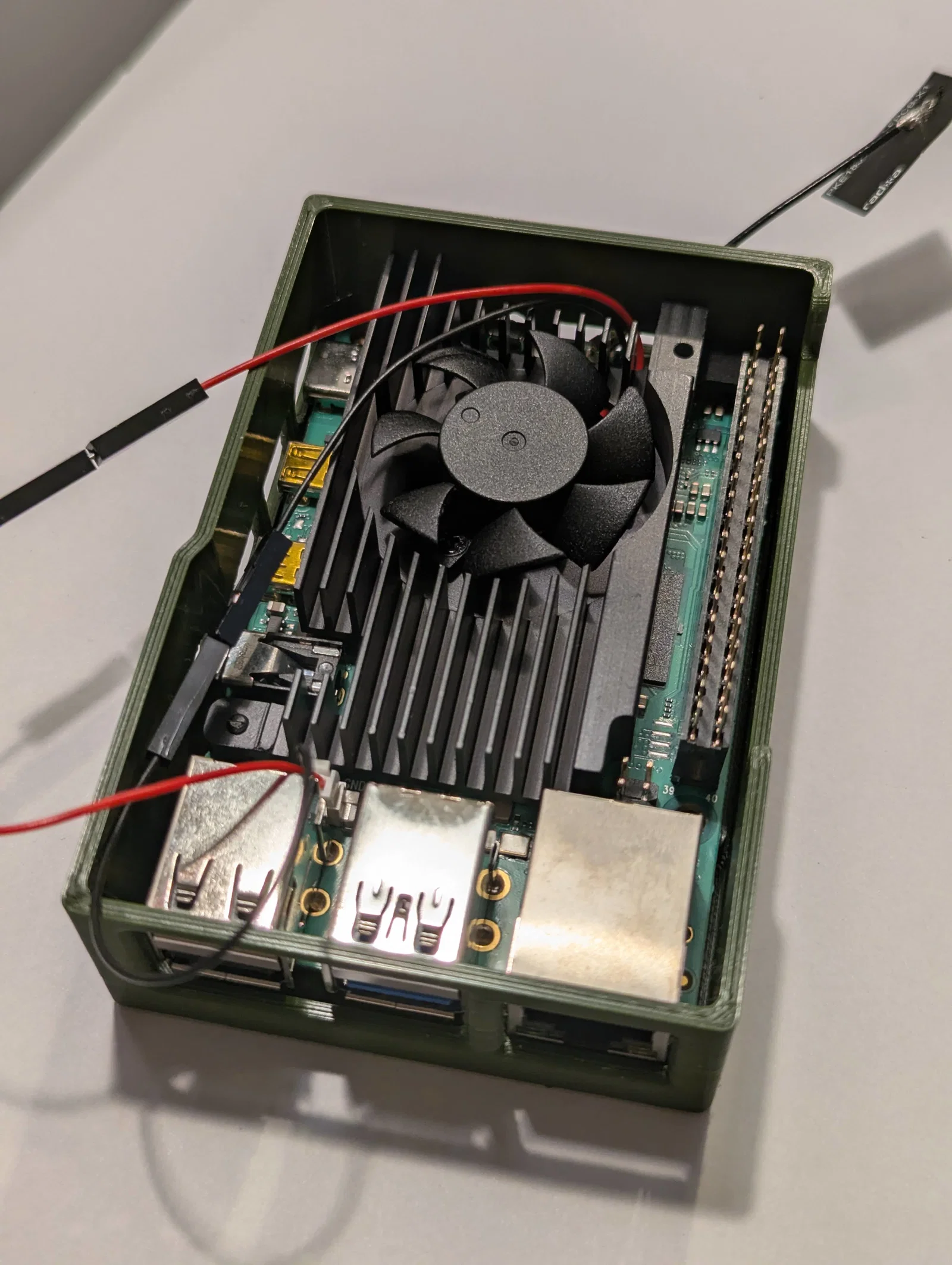

Để lắp bo mạch kèm hệ thống tản nhiệt (ROCK_4C+_heatsink_case) vào vỏ case, bạn sẽ cần hai ốc M2.5 x 12 mm, hai ốc cấy brass insert nuts M3 x 5 x 4.2 mm, và hai ốc M3 x 8 mm.
Lưu ý: Để sử dụng cáp GPIO 40-pin giống như loại này
khi dùng với hệ thống tản nhiệt, bạn sẽ cần gắn thêm đầu nối đực-cái loại này
vào 40 chân của bo mạch để có thể lắp hệ thống tản nhiệt.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
