Bộ vít và đai ốc M5 press-fit cho ngàm camera Raspberry Pi (Remix)
Bộ linh kiện gồm nắp vặn có khía và nắp trơn cho vít/đai ốc M5. Bản Remix này có thêm tính năng 'lỗ treo' giúp in không cần support, tích hợp tùy chỉnh thông số độ sâu lục giác tiện lợi qua FreeCAD.
Mô tả

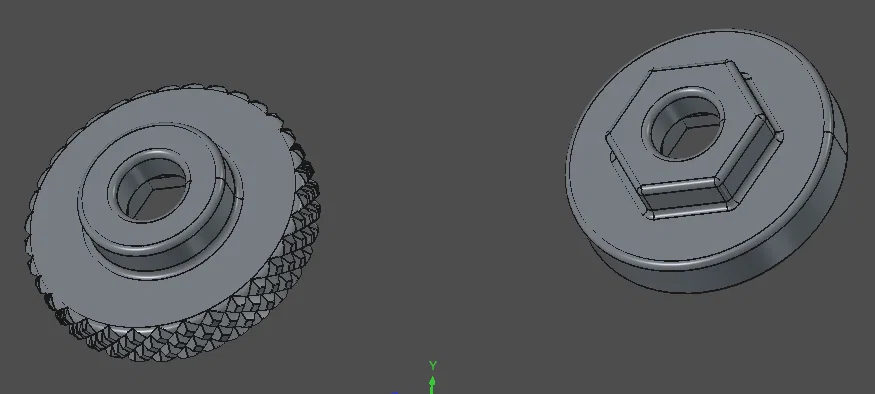

Đây là phần nắp có khía cho vít và nắp trơn cho đai ốc, giúp mình dễ dàng nhận biết vị trí của từng loại. Mình đã thêm các "lỗ treo" (Hanging Holes) nên giờ không cần dùng support khi in nữa.

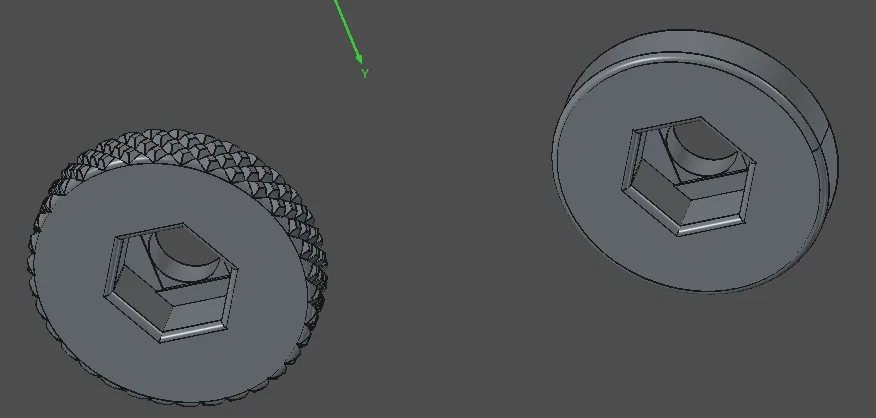

Trong file có các thông số trong phần VarSet, nhưng thông số quan trọng nhất bạn cần để ý là "Hex Lenght", nó giúp điều chỉnh độ sâu của đai ốc và đầu lục giác. Mình đã test thử từ 4mm đến 5mm với bước nhảy 0,2mm.
Thiết kế này được tối ưu cho lớp in 0,2mm. Nếu bạn dùng độ phân giải khác, ví dụ 0,15mm, hãy thay đổi thông số trong phần "Layer High".
Thông tin thiết kế:
- Phần mềm: FreeCAD 1.1.1
- Slicer: PrusaSlicer 2.9.5
- Chất liệu: PETG
- Nozzle: 0,4mm
- Layer height: 0,2mm
- Infill: Gyroid 15%
- Máy in: Prusa MK4S

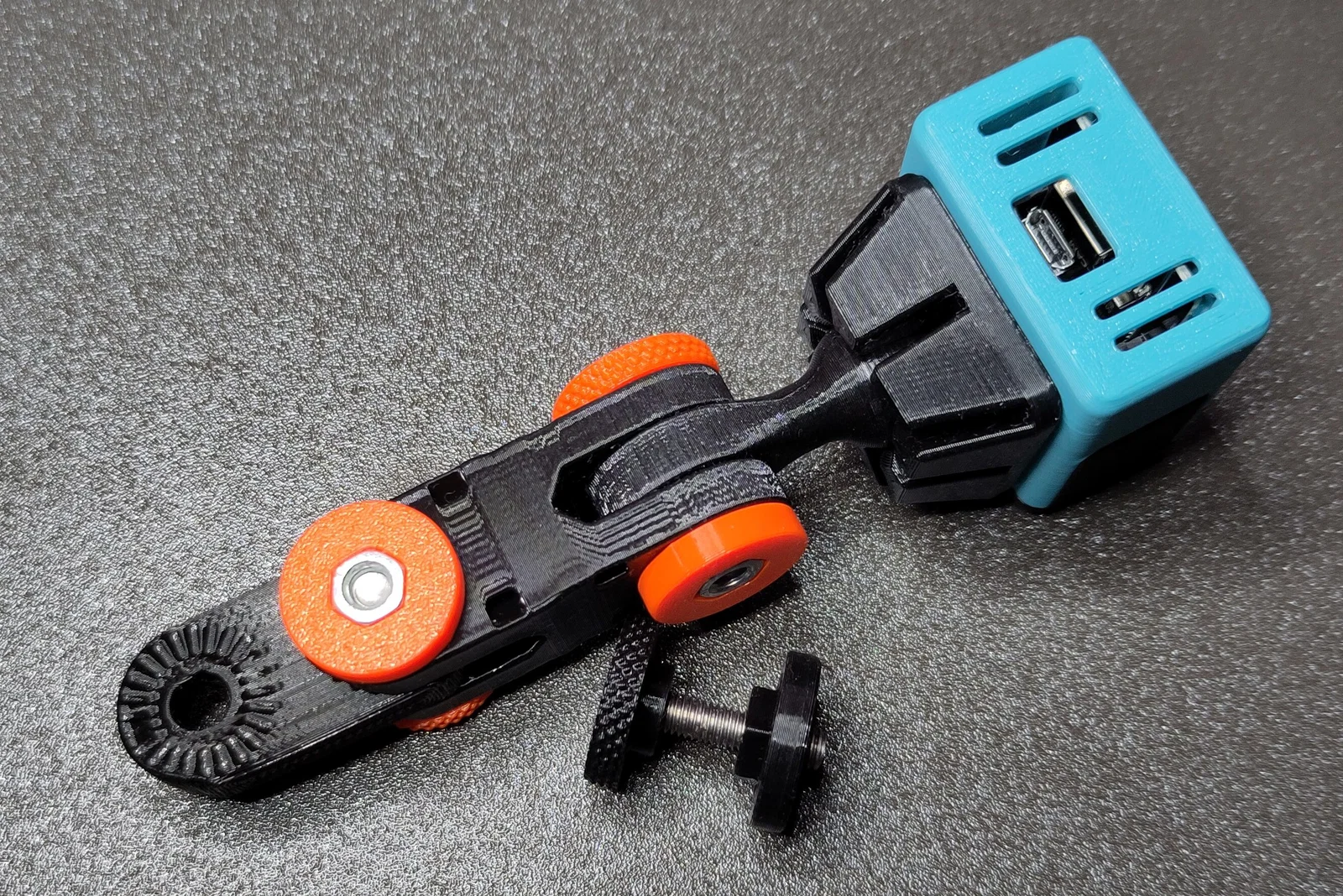

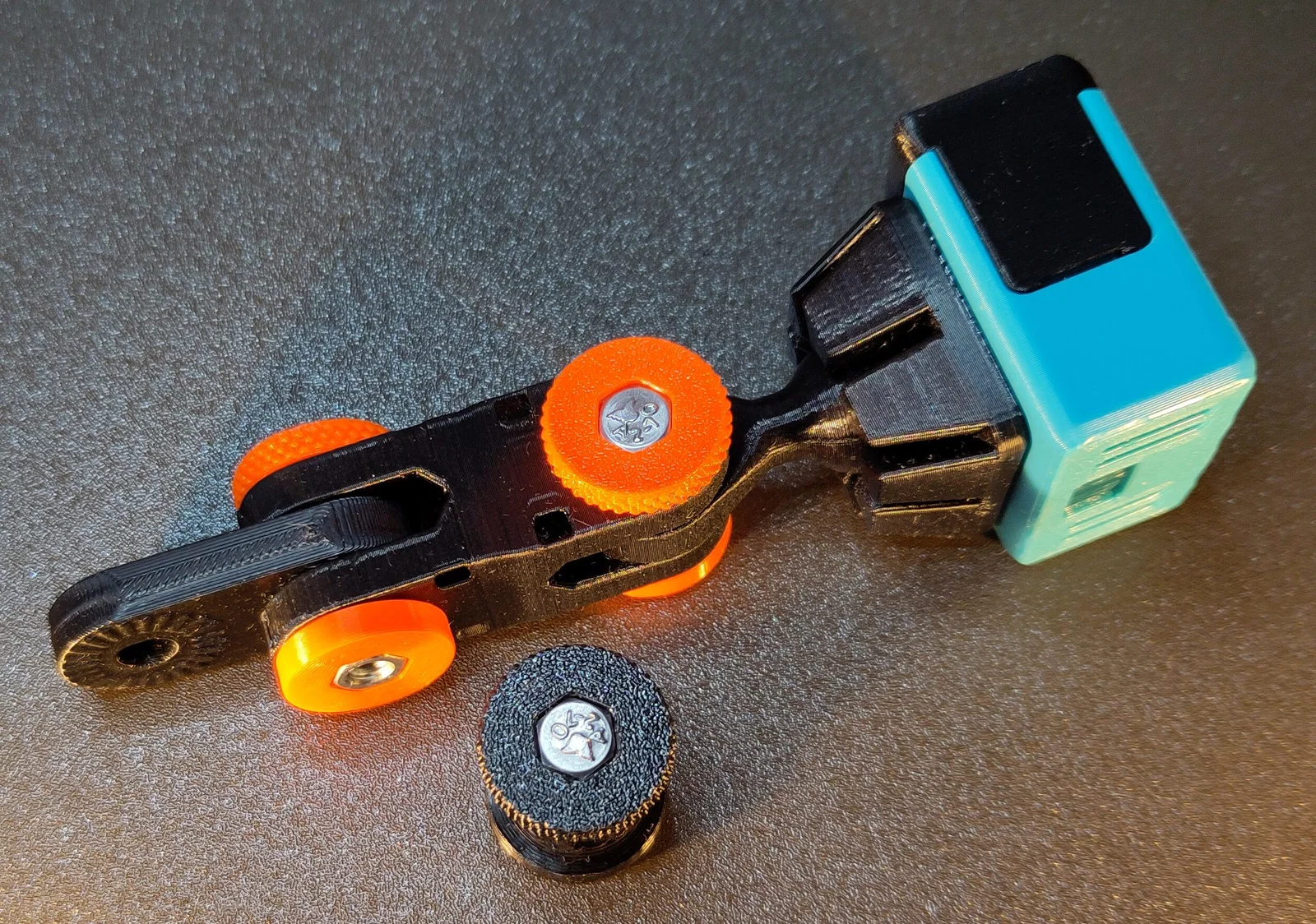

Ảnh minh họa sử dụng vít M5 x 22mm với độ sâu Hex là 4mm.
