Giá đỡ camera Raspberry Pi khớp nối cho Prusa MK3 và MK2

LƯU Ý QUAN TRỌNG:  Ốc vít nhựa in 3D sẽ bị gãy.  Do cách hoạt động của máy in 3D và cách ốc vít thường được định hướng trong quá trình in, chúng rất yếu.  Các yếu tố như in bằng PETG, thêm nhiều lớp vỏ (perimeters) và thêm nhiều vật liệu độn (infill), tất cả sẽ làm cho ốc vít mạnh hơn.  Nếu bạn in ốc vít với các thông số cắt lát (slicing parameters) thông thường ở mức 15%, ốc vít của bạn sẽ bị gãy.

Tôi là người liên tục di chuyển camera tùy thuộc vào những gì tôi đang in. Tôi muốn có một giá đỡ camera có thể điều chỉnh khi cần, nhưng vẫn giữ cố định khi không sử dụng. Thiết kế khớp nối này có 24 nấc trên mỗi điểm kết nối mắt xích và một núm vặn có vân để bạn có thể dễ dàng khóa lại.

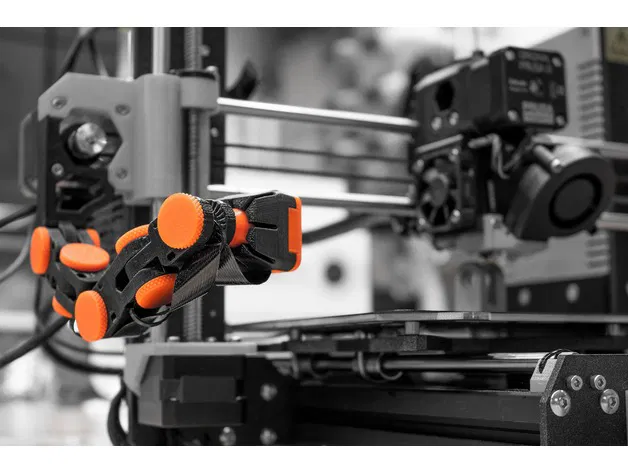

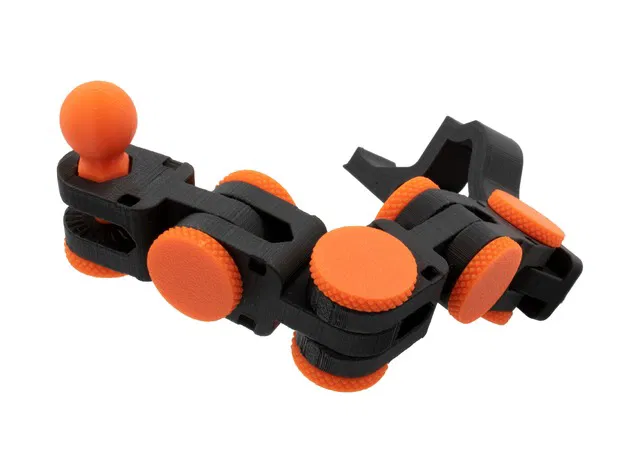

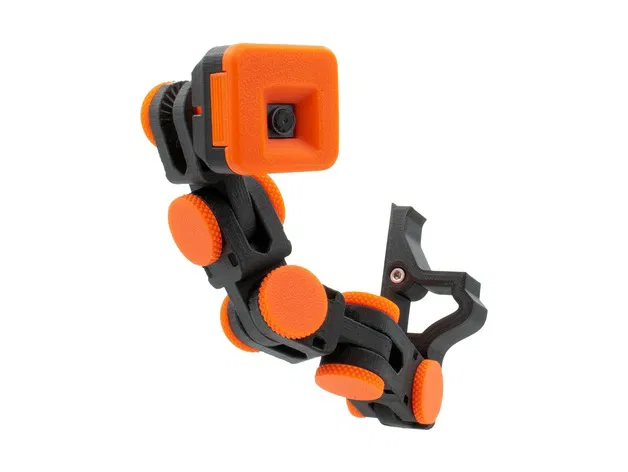

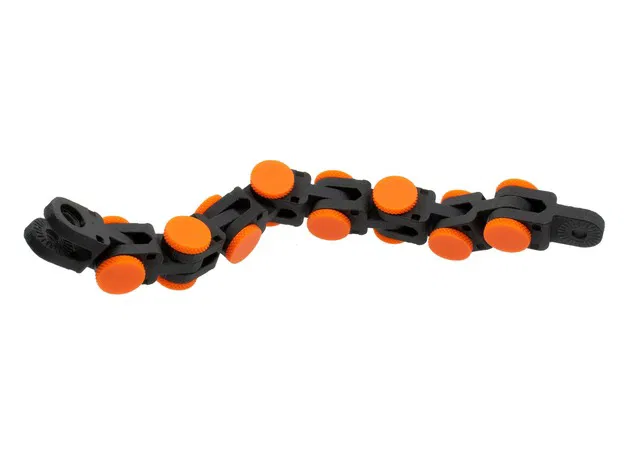

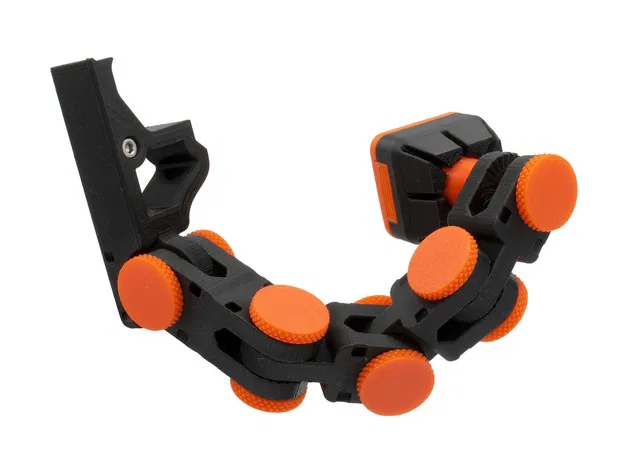

CÁC MẮT XÍCH (LINKS): Có 3 kiểu mắt xích khác nhau có thể được kết hợp với nhau theo ý bạn. Các mắt xích được giữ với nhau bằng bu lông có vân. Một mặt của mắt xích có rãnh lục giác nơi đặt đai ốc, bu lông đi vào mặt đối diện.

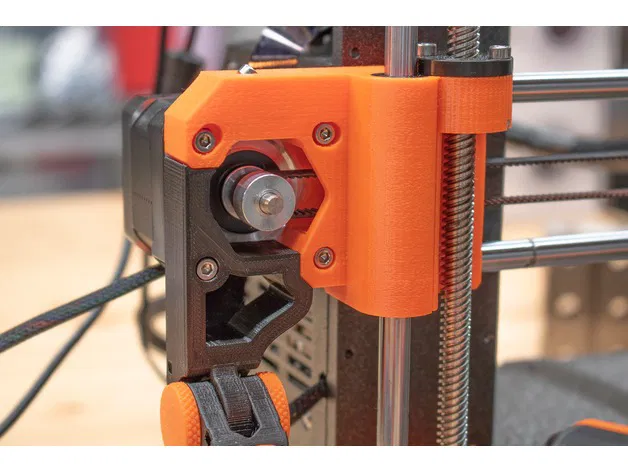

GIÁ ĐỠ CHỮ X (X-BRACKET): Giá đỡ gắn các mắt xích vào bộ phận X-stepper chỉ lắp được theo một chiều. Nó yêu cầu một Ốc vít đầu tròn M3x18mm để gắn. Nếu bạn đã lắp ráp MK3 và vẫn còn túi phụ tùng, sẽ có một cái ở đó. Có hai kiểu giá đỡ này khác nhau tùy thuộc vào cách bạn muốn các mắt xích kết nối với nó.

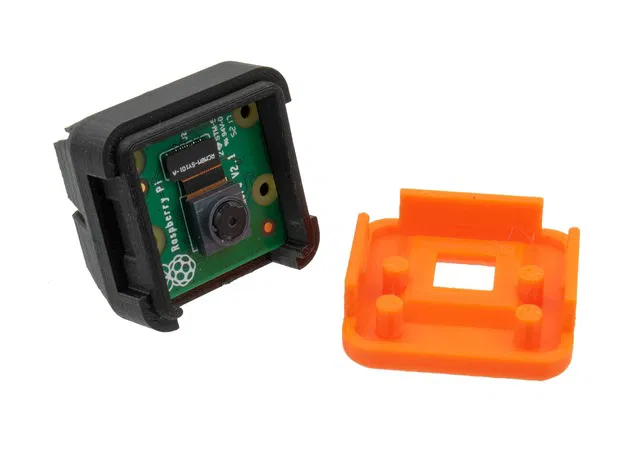

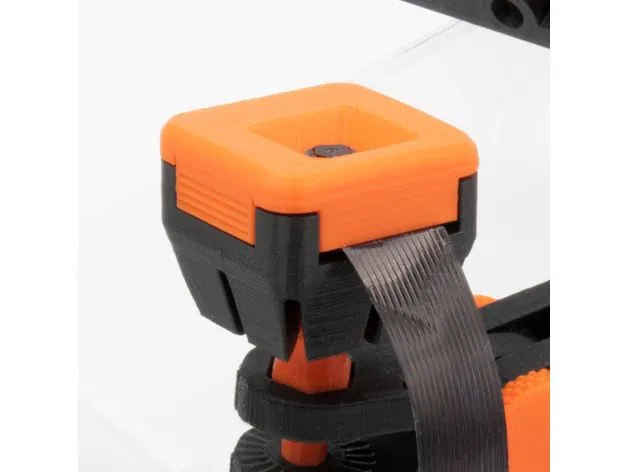

KHUNG CAMERA (CAMERA HOUSING): Khá đơn giản. Đặt camera vào như trong hình ảnh Thingiverse và đóng nắp lại. Đảm bảo bạn kết nối cáp ruy băng (ribbon cable) trước.

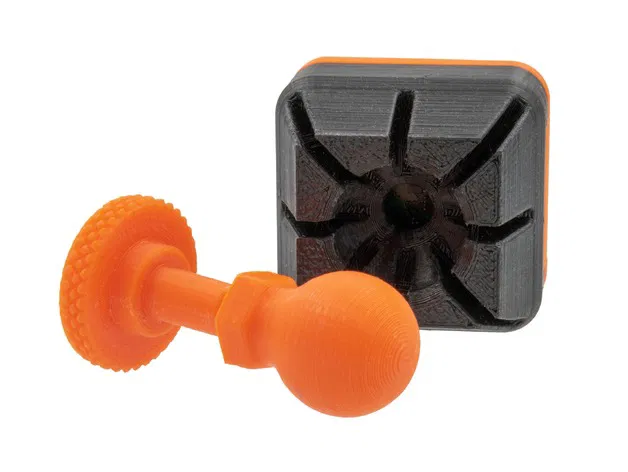

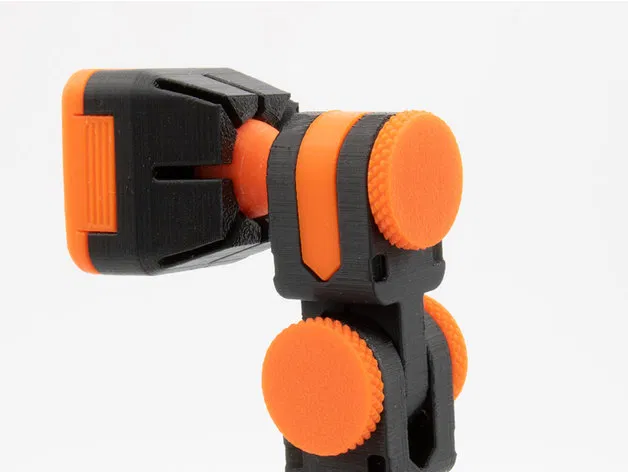

BÁT XOAY (BALL): Việc gắn bát xoay vào các mắt xích rất đơn giản. Bát xoay khớp vào rãnh lục giác trên mắt xích, và một bu lông có vân giữ nó cố định từ phía bên kia. Khung camera sẽ khớp vào bát xoay một cách dễ dàng.

KHE KẸP CÁP (CABLE TIE SLOTS): Mỗi mắt xích có các khe để luồn dây rút (cable tie) nhỏ. Điều này cho phép đi dây dọc theo các mắt xích một cách dễ dàng.

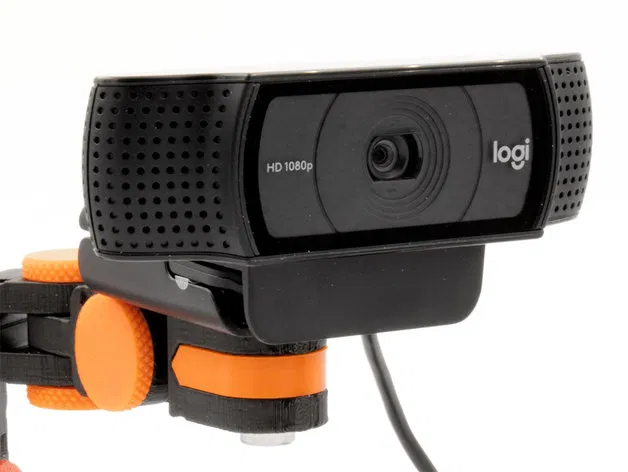

NGÒI GẮN 1/4-20: Với Ốc vít đầu tròn 1/4-20x3/4in, bạn có thể sử dụng giá đỡ này với bất kỳ Webcam nào có ren 1/4-20 trên đó (Xem Hình).

GBLOCK: Đây là một bộ phận nhỏ mang tính thẩm mỹ để lấp đầy khoảng trống trong Mắt xích phía sau camera của bạn.

PLA hoạt động tốt cho tất cả các bộ phận bao gồm cả nắp camera và bu lông. Tôi đã sử dụng các vật liệu sau:

3D Hero Black: http://a.co/d/brsIe6H AIO Robotics Orange: http://a.co/d/apSm903

**Dự án này đã phát triển thành một thứ gì đó lớn hơn nhiều. Tôi có một bàn làm việc với đầy các hộp chứa các bộ phận in 3D khác nhau để điều chỉnh thiết kế này cho các thanh nhôm định hình (aluminum extrusion), đế camera 1/4-20, gắn trên bàn làm việc, và hơn thế nữa. Tôi đang rất thích thú với nó. Khi tôi tinh chỉnh các bộ chuyển đổi khác cho giá đỡ khớp nối này, tôi sẽ đăng chúng dưới dạng Remixes.

Cập nhật 24/09/2018: Đã thêm bộ chuyển đổi cho các webcam khác có ren 1/4-20 ở dưới. Có sẵn tại đây.

Cập nhật 27/09/2018: Đảm bảo bạn sử dụng ít nhất 3 lớp vỏ cho bu lông. (Cảm ơn 8bitbuddha)

Cập nhật 27/09/2018: Các nấc yêu cầu độ dày lớp 0.2mm trở xuống (Cảm ơn Ainuke)

Cập nhật 29/09/2018: Tải lên giá đỡ MK2 "xAxisBracket_MK2.STL" (Đã xác nhận hoạt động bởi phamwich)

Cập nhật 30/09/2018: Tải lên giá đỡ MK2 "xAxisBracket_F_MK2.STL" loại 'Female' (Đã xác nhận hoạt động bởi phamwich)

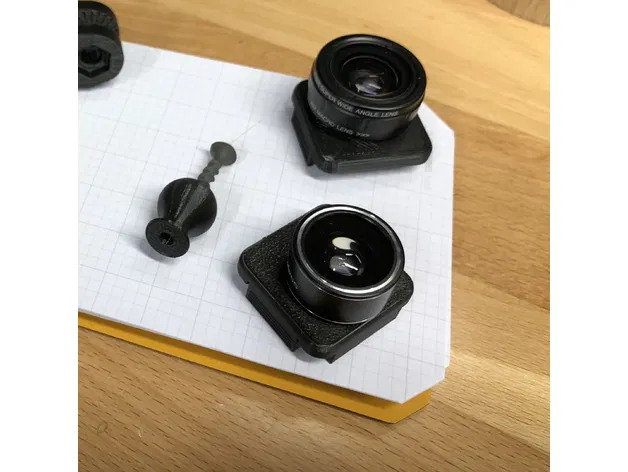

Cập nhật 08/10/2018: Có vẻ như bộ ống kính camera tôi mua ban đầu (TODI 9 trong 1) không còn có sẵn trên Amazon nữa. Cái này trông giống hệt: http://a.co/d/gEYFICh

Cập nhật 04/11/2018: Tải lên bộ gắn thanh nhôm định hình 2020

Cập nhật 02/12/2018: Tải lên các tệp STEP cho Nắp camera, Mặt sau camera, Mắt xích M-F và Giá đỡ X Stepper.

Cập nhật 05/12/2018: Tải lên "mmLink.stl" là mắt xích đực-đực.

Cập nhật 07/02/2019: thêm bộ gắn thanh nhôm định hình 202 với khe cho cáp ruy băng đi qua. Tên tệp: 2020_std_ribbonSlot.STL

Hướng dẫn in

Chỉ có các mắt xích cần hỗ trợ. Không cần hỗ trợ nếu bạn sử dụng các tệp STL mắt xích có tích hợp sẵn hỗ trợ. Nếu bạn sử dụng STL không có hỗ trợ, bạn có thể cần thêm một số hỗ trợ.
