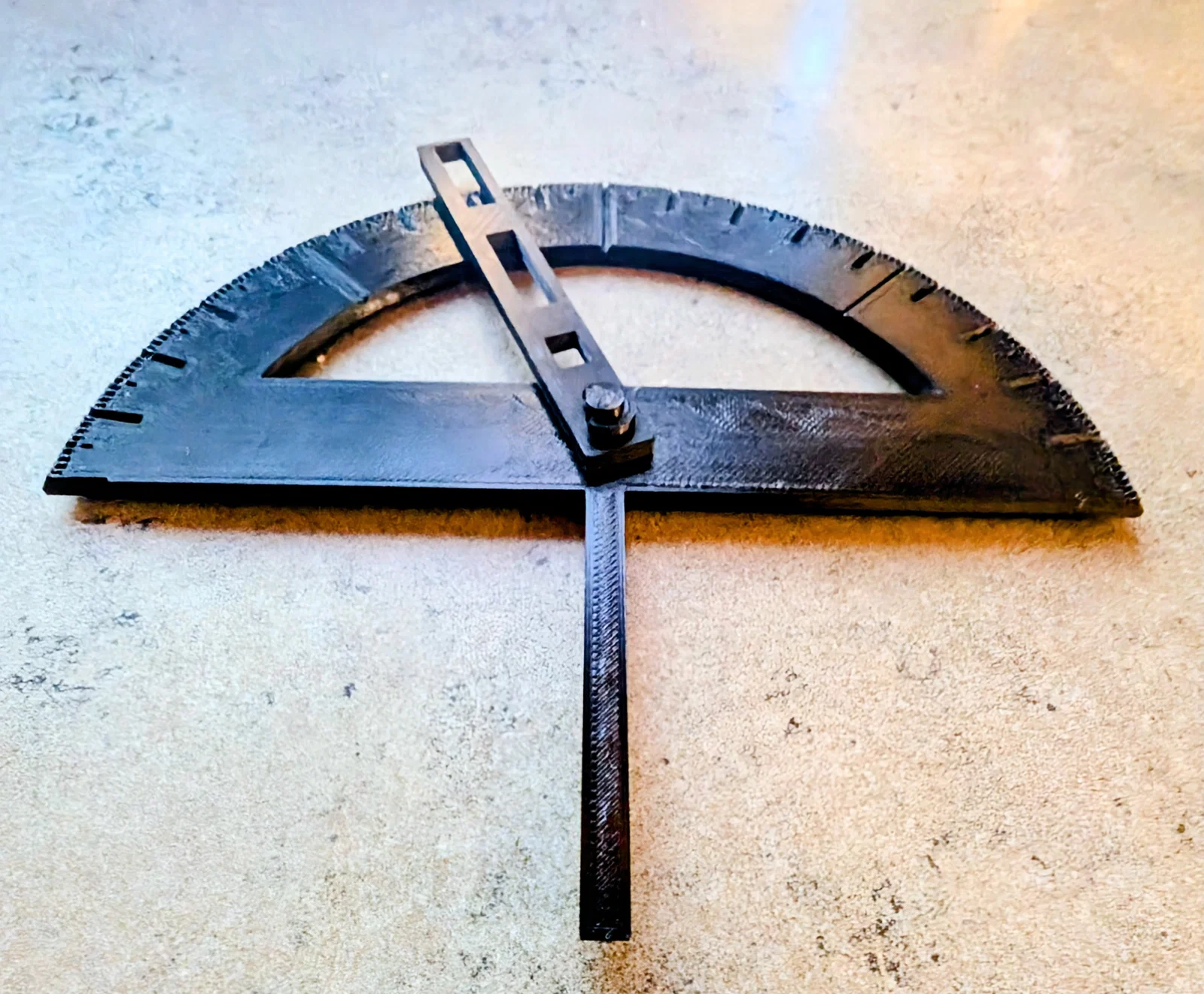

Thước đo góc có cánh tay căn chỉnh

Remix từ Thước đo góc (Protractor) Tác giả Mistertech

Tác giả damkay_2462080

Lượt thích
1
Lượt coi
50
Tải tất cả (.zip)· 4 file · 384 KB· 384 KB

File 4 384 KB

  • C-CLIP_1780964951.stlSTL · 40,1 KB
  • SHAFT_1780964952.stlSTL · 124,9 KB
  • ARM_1780964954.stlSTL · 28,8 KB
  • PROTRACTOR_1780964954.stlSTL · 190,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#400392
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Chất liệu in: PETG
Máy in: Prusa MK4S

Mình dùng thiết lập 0.10mm cho phần trục và vòng khóa (c-clips), còn phần thước đo góc và cánh tay thì để 0.20mm. Kết quả ổn lắm.
Độ phủ (infill): 15%

Dung sai của mô hình này khá khít, nên có thể bạn cần điều chỉnh một chút.
Phần trục dành cho vòng khóa có đường kính 4.5mm và cao 2mm.
Bạn chỉ cần in mỗi thứ một cái, riêng vòng khóa thì cần in hai cái nhé.

Cách dùng rất đơn giản: bạn chỉ cần căn chỉnh cánh tay theo một góc, thước đo theo một góc khác là được. Các khe trên cánh tay sẽ giúp bạn nhìn thấy góc đo chuẩn xác trên thước.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
384 KB
File lớn nhất
190,2 KB
