Hệ thống lưu trữ SMD-Feeder cho máy Mycronic

Chào mọi người,

Đây là giải pháp mà mình đã nghĩ ra sau khi chuyên gia kỹ thuật SMD bên mình nhờ tìm cách lưu trữ bộ nạp linh kiện (feeder) tốt hơn. Các máy gắp linh kiện (Pick-and-Place) Mycronic của bên mình sử dụng nhiều loại feeder với kích thước khác nhau tùy theo công việc lắp ráp. Những cái nào không dùng tới thì phải để bên ngoài máy, mà mỗi cái feeder này có giá lên đến vài trăm euro nên cần được bảo quản kỹ càng.

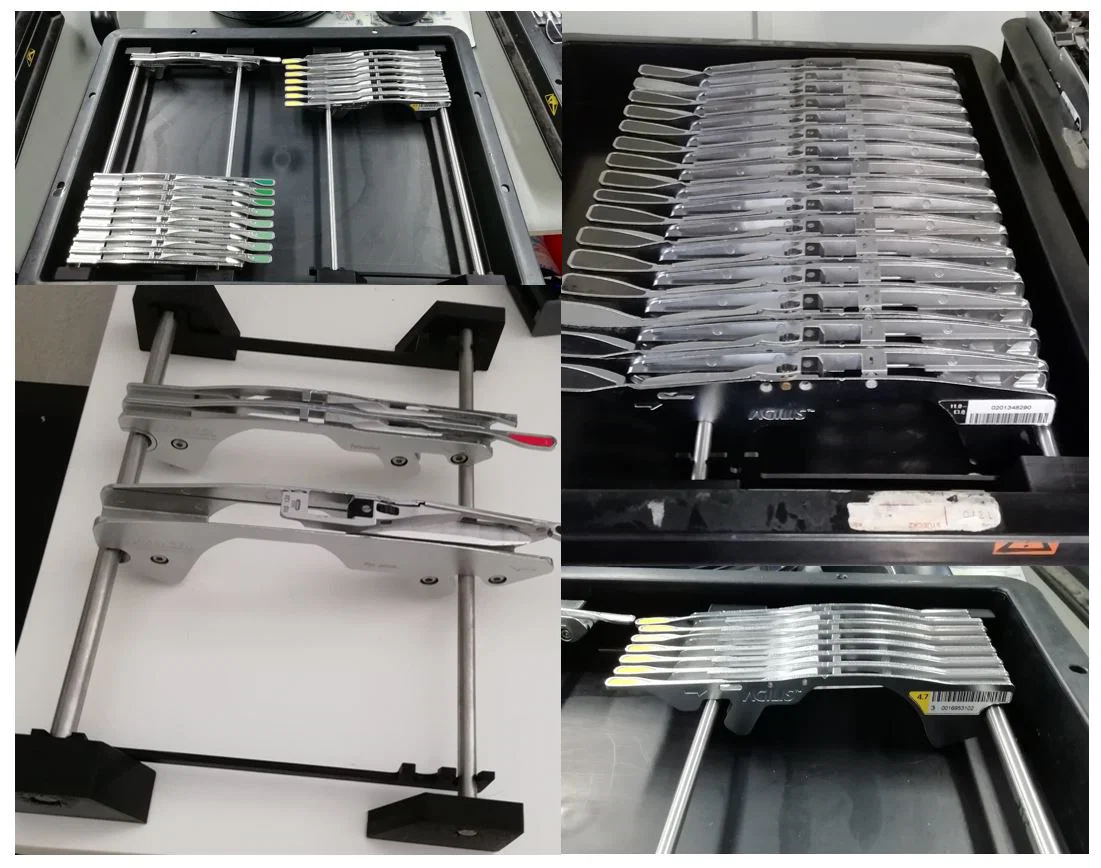

Thiết kế này khá đơn giản, chỉ cần thanh thép 6mm và 8mm cùng với các chi tiết in 3D. Bên mình chia thành hai loại chính: loại "nhỏ" (8mm) và loại "lớn" (12mm trở lên). Hệ thống lưu trữ này được đặt gọn trong các khay ESD để dễ di chuyển, chiều dài thanh thép cũng vừa khít với lòng khay.

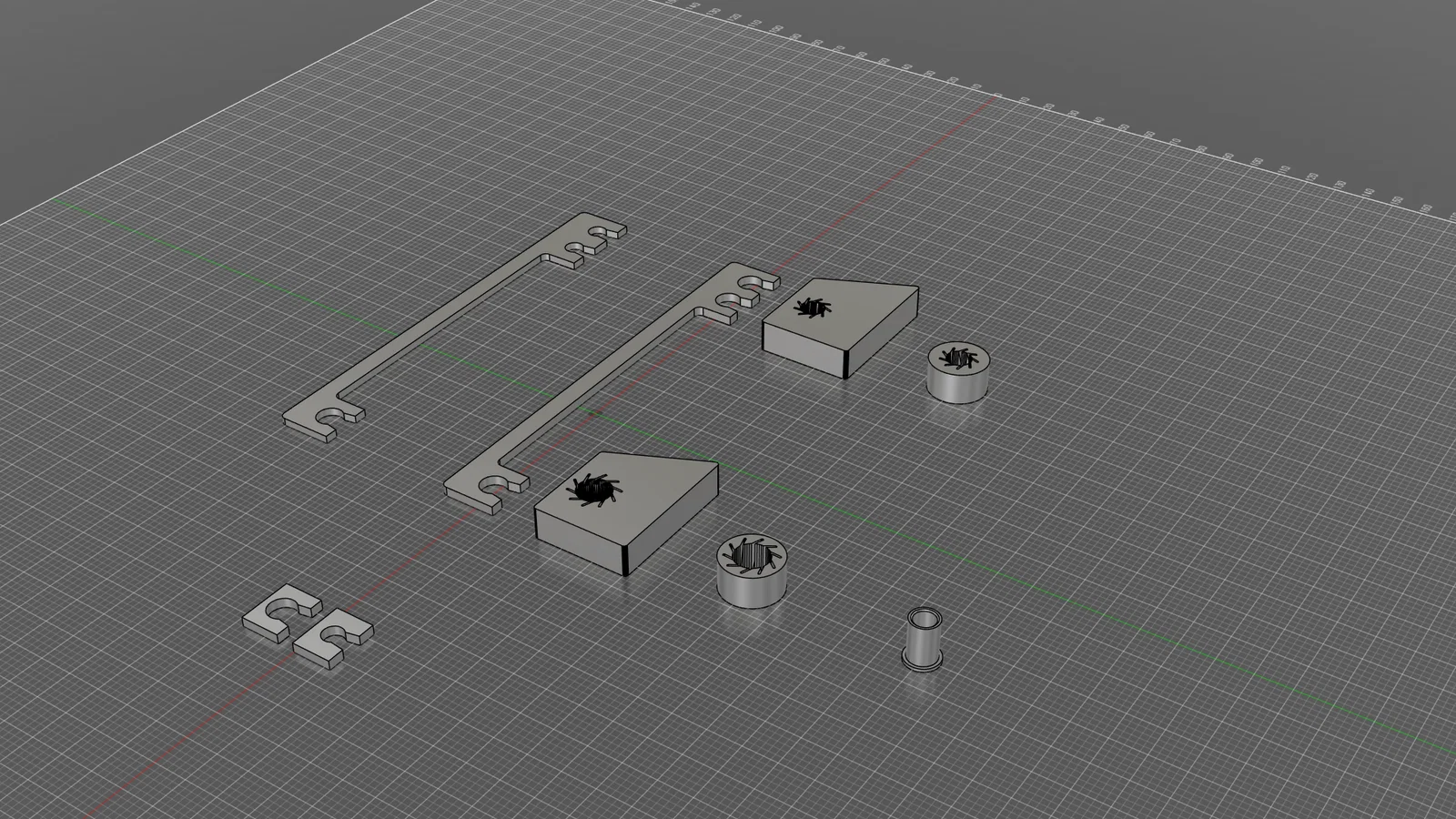

Bạn cần chuẩn bị:

Bộ giá đỡ nhỏ (8mm):

• 2 cái giá đỡ 6mm
• 2 cái giá đỡ 8mm
• 2 cái miếng đệm 6-8mm
• 1 thanh thép 6mm, dài 255mm
• 1 thanh thép 8mm, dài 255mm

Bộ giá đỡ lớn (12mm):

• 4 cái giá đỡ 8mm
• 2 cái miếng đệm 8mm
• 2 thanh thép 8mm, dài 355mm

Không cần thông số in đặc biệt nào cả, cứ in theo ý bạn. Chỉ cần 2 lớp tường (walls) và 10% infill là đủ. Mình thì dùng nhựa ESD PLA.

File đính kèm có sẵn các mẫu in thử (dummies) để bạn cân chỉnh lại kích thước nếu cần hoặc để kiểm tra dung sai (tolerances). Mình cũng có thêm một bộ chuyển đổi nhỏ từ 6mm sang 8mm đề phòng trường hợp bạn hết thanh thép 8mm như mình.

Lời nhắn: Nếu bạn là kỹ sư hoặc kỹ thuật viên trong công ty điện tử và cũng đang dùng máy Mycronic… thì nhắn tin cho mình nhé. Biết đâu mình có thể chia sẻ những vấn đề thường gặp và cùng nhau giải quyết.

Chúc các bạn in ấn vui vẻ!
