Bộ giá đỡ linh kiện SMT xếp chồng thông minh (Stackable SMT Storage)

Remix từ Hệ thống lưu trữ SMD-Feeder cho máy Mycronic Tác giả Svensson2584_1495803

Tác giả CheffHD

Lượt tải
1
Lượt thích
2
Lượt coi
49

File 1 132,6 KB

  • SMT_Carriage_Storage_Stackable_1780728206.stlSTL · 132,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#398672
Danh mục
DIY
Ngày đăng

Mô tả

Hệ thống giá đỡ SMT xếp chồng thông minh (Stackable SMT Storage)

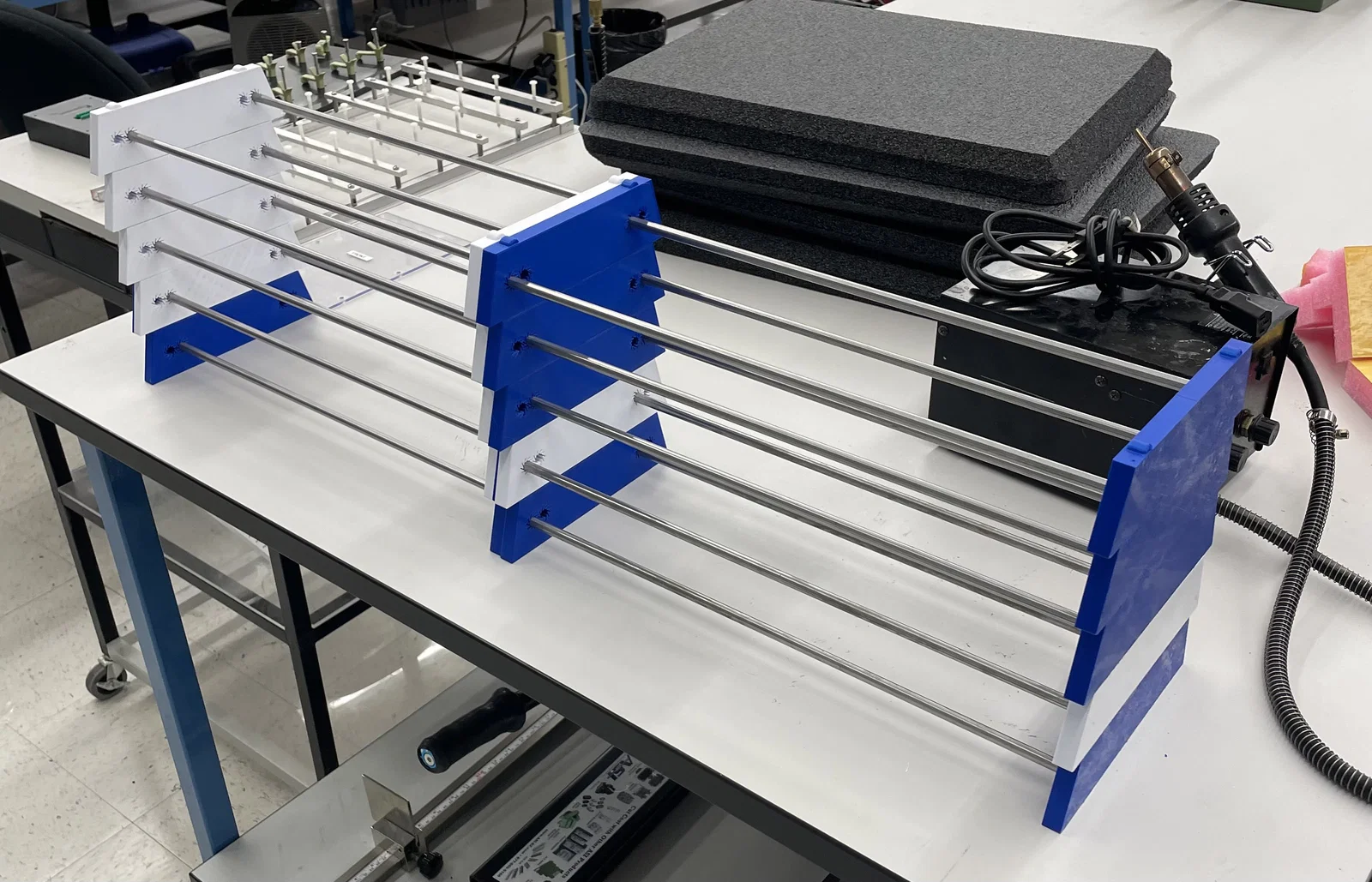

Nếu anh em đang làm trong lĩnh vực điện tử hoặc thường xuyên xử lý các linh kiện SMT mà không biết sắp xếp sao cho gọn gàng, thì đây chính là giải pháp cực kỳ hữu ích. Hệ thống giá đỡ Stackable SMT Storage này được thiết kế để giữ các linh kiện nằm trên thanh ray một cách ngăn nắp, giúp bàn làm việc trở nên khoa học hơn hẳn. Điểm đặc biệt của thiết kế này là khả năng xếp chồng linh hoạt, cho phép anh em mở rộng không gian lưu trữ theo chiều dọc mà không chiếm quá nhiều diện tích mặt bàn.

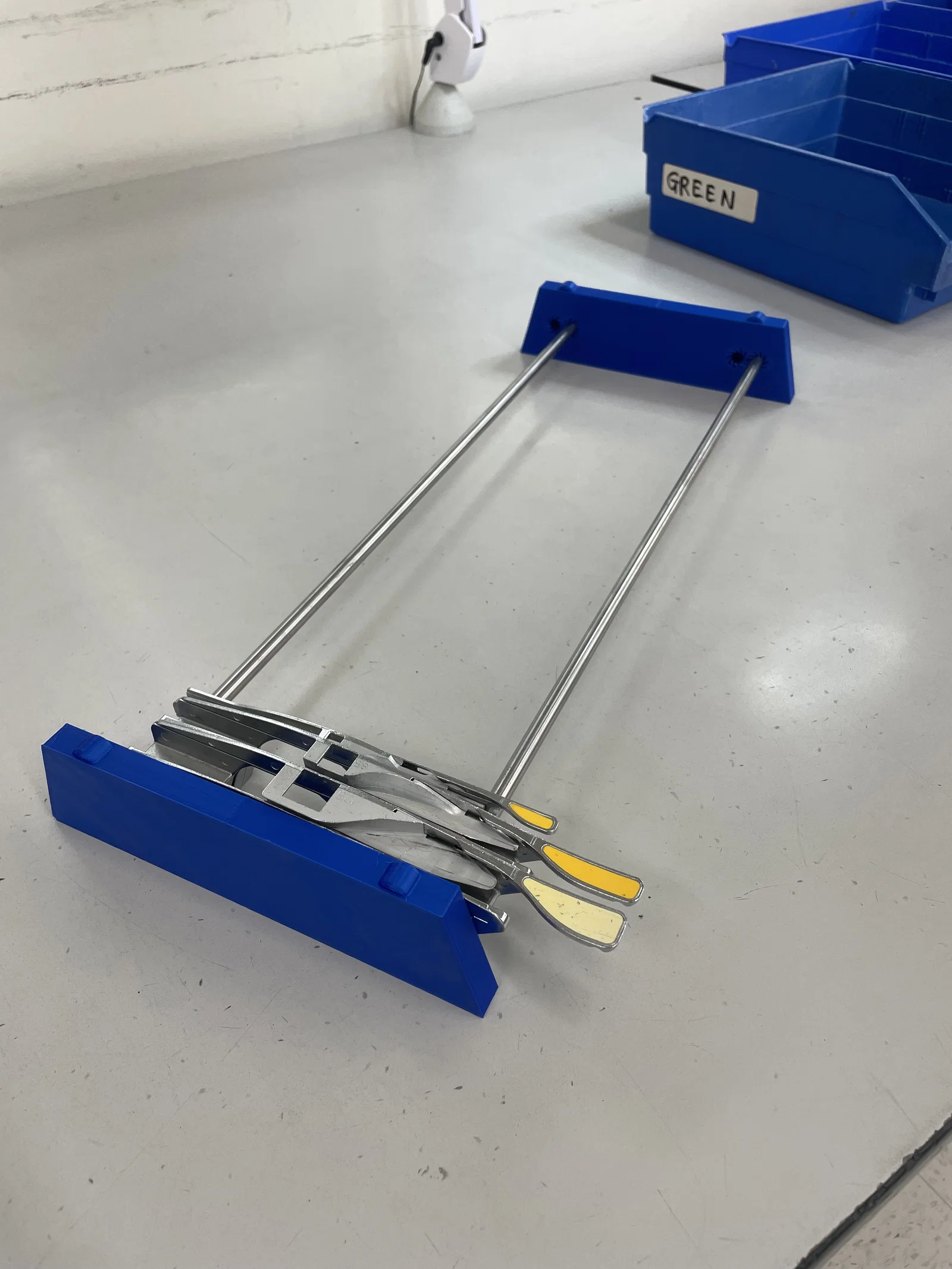

Cách sử dụng vô cùng đơn giản, anh em chỉ cần in các chi tiết giá đỡ bằng nhựa rồi lắp ghép cùng với các thanh kim loại có đường kính 8mm. Thiết kế này tận dụng tối đa sự cứng cáp của thanh ray kim loại để tạo khung, trong khi các phần in 3D đóng vai trò là chân đế và điểm tựa chắc chắn. Anh em có thể tự do tùy chỉnh độ dài của các thanh ray để phù hợp với số lượng linh kiện cần lưu trữ trong xưởng hoặc góc kỹ thuật cá nhân của mình.

Khi in 3D các chi tiết này, anh em lưu ý một số điểm sau để đạt hiệu quả tốt nhất:

  • Vật liệu khuyên dùng: PLA hoặc PETG đều rất ổn vì chúng đủ cứng và ổn định cho nhu cầu này.
  • Cấu trúc: Nên in với mật độ infill từ 20-30% để đảm bảo độ bền cho các lỗ xỏ thanh ray.
  • Layer height: Để 0.2mm là vừa đẹp, vừa đảm bảo tốc độ in nhanh mà vẫn giữ được độ chi tiết cho các khớp nối.
  • Lắp ráp: Hãy kiểm tra độ khít của lỗ xỏ với thanh 8mm trước khi in hàng loạt, đảm bảo thanh ray đi qua trơn tru nhưng không quá lỏng lẻo.
  • Khả năng tùy biến: Có thể in nhiều màu nhựa khác nhau để phân loại các nhóm linh kiện khác nhau ngay trên hệ thống giá đỡ.

Đây thực sự là một món đồ hỗ trợ công việc rất đắc lực cho dân kỹ thuật. Thay vì để các linh kiện lộn xộn, giờ đây anh em có thể sắp xếp chúng thẳng hàng, dễ nhìn và dễ lấy, tiết kiệm được kha khá thời gian tìm kiếm linh kiện khi đang cần gấp. Chỉ với vài giờ in ấn, anh em đã có ngay một hệ thống chuyên nghiệp không thua gì ngoài tiệm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
132,6 KB
File lớn nhất
132,6 KB
