Khối gắn kết (Mounting Block) cho Synology TC500

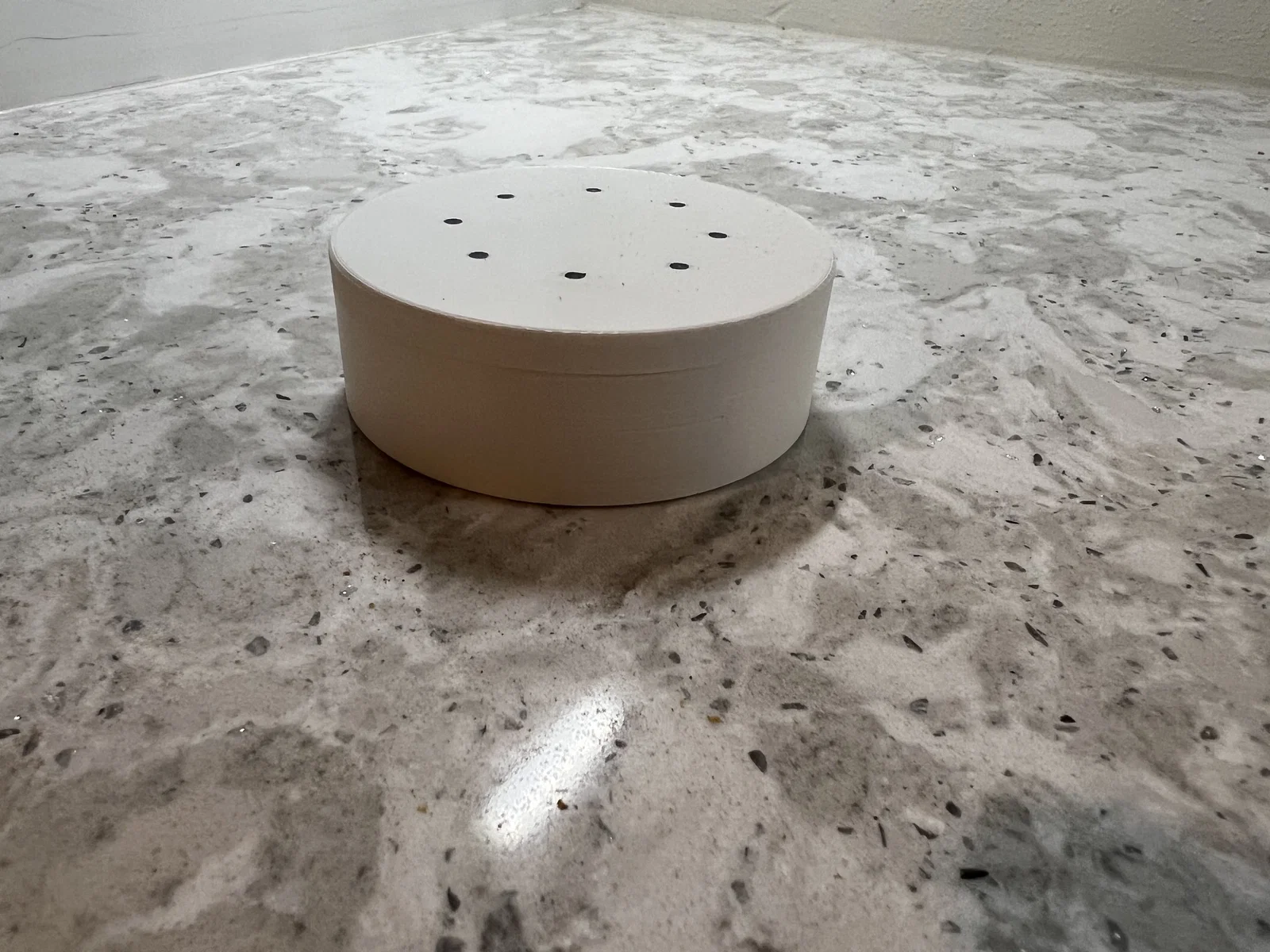

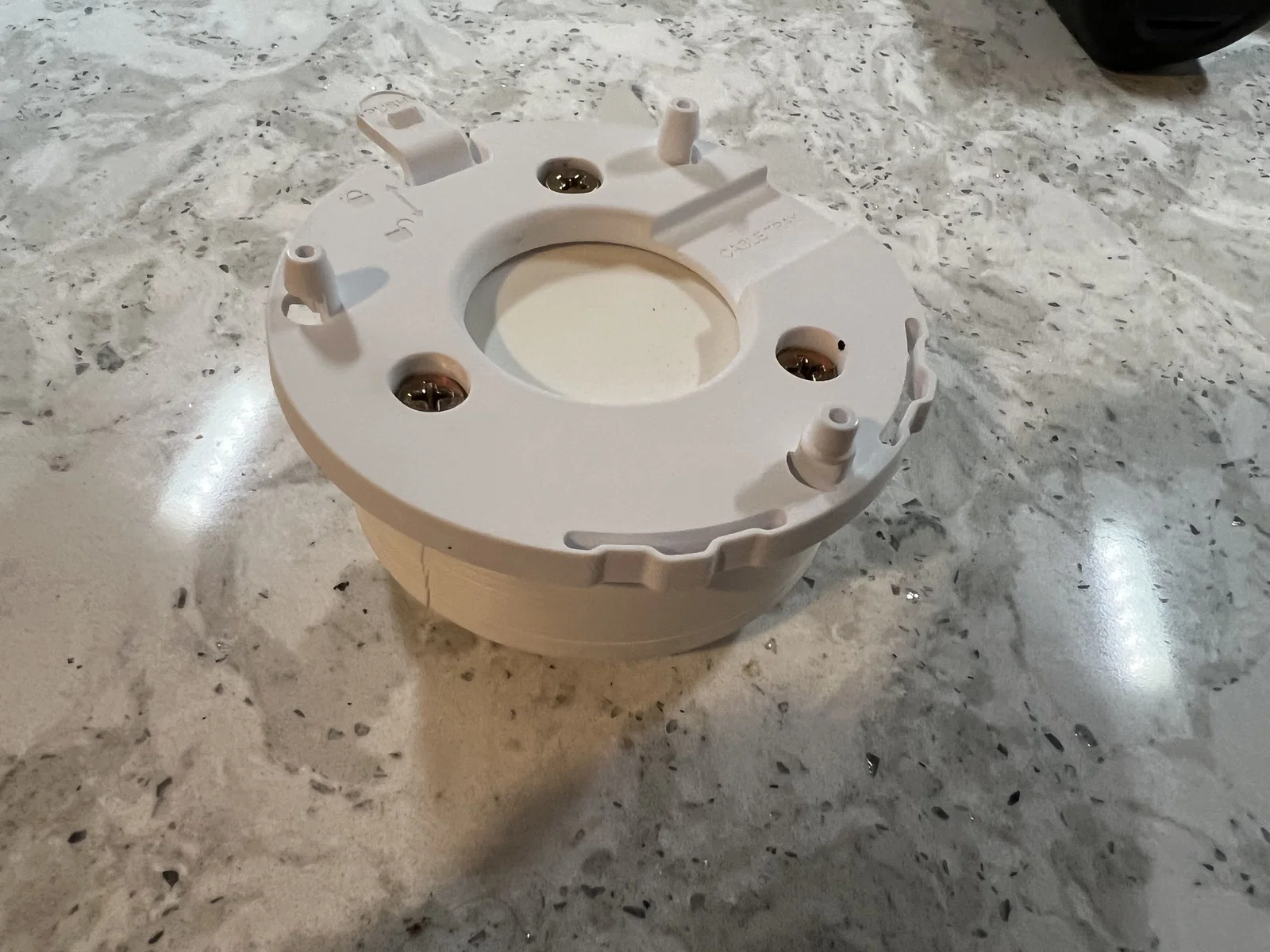

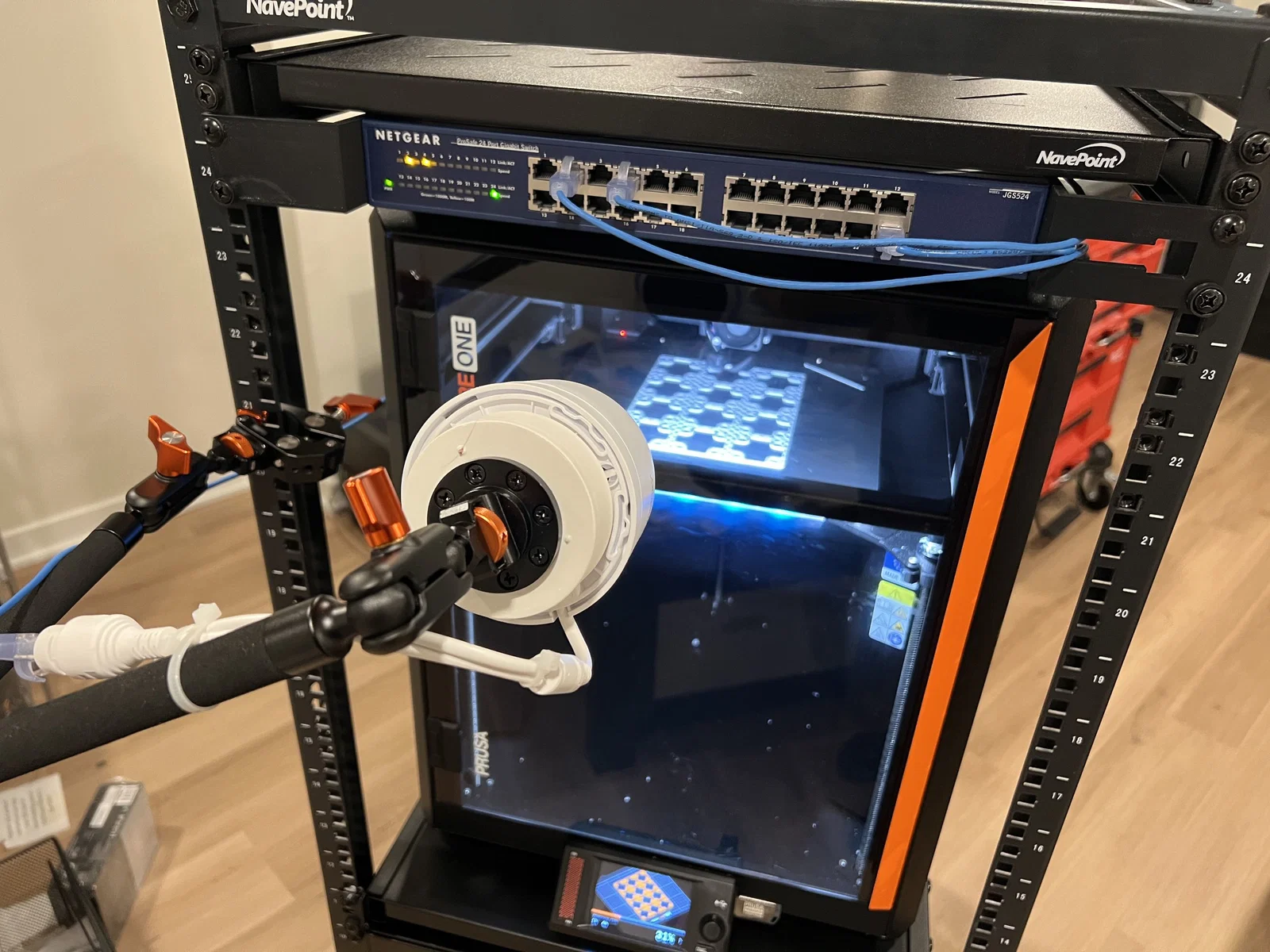

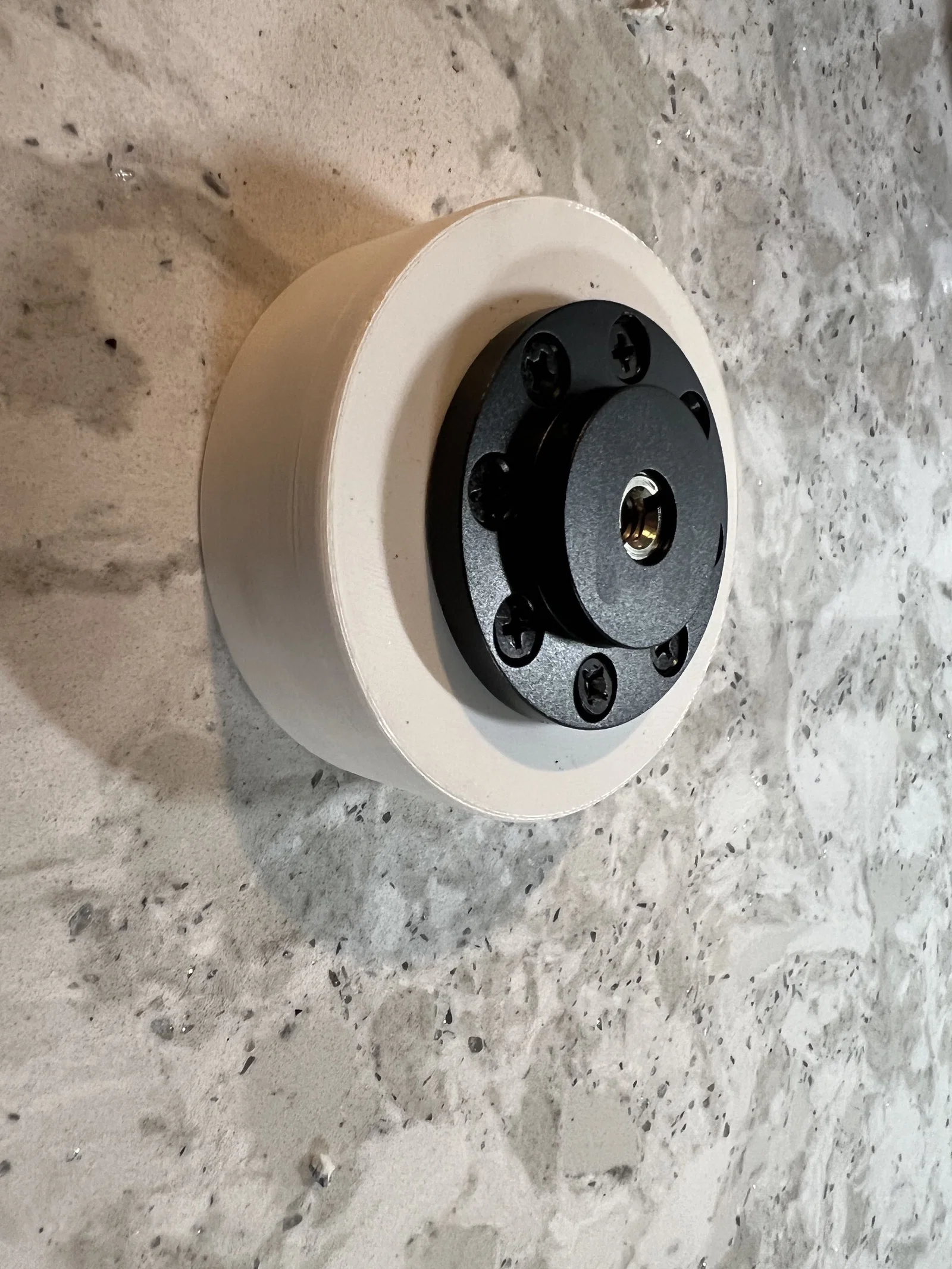

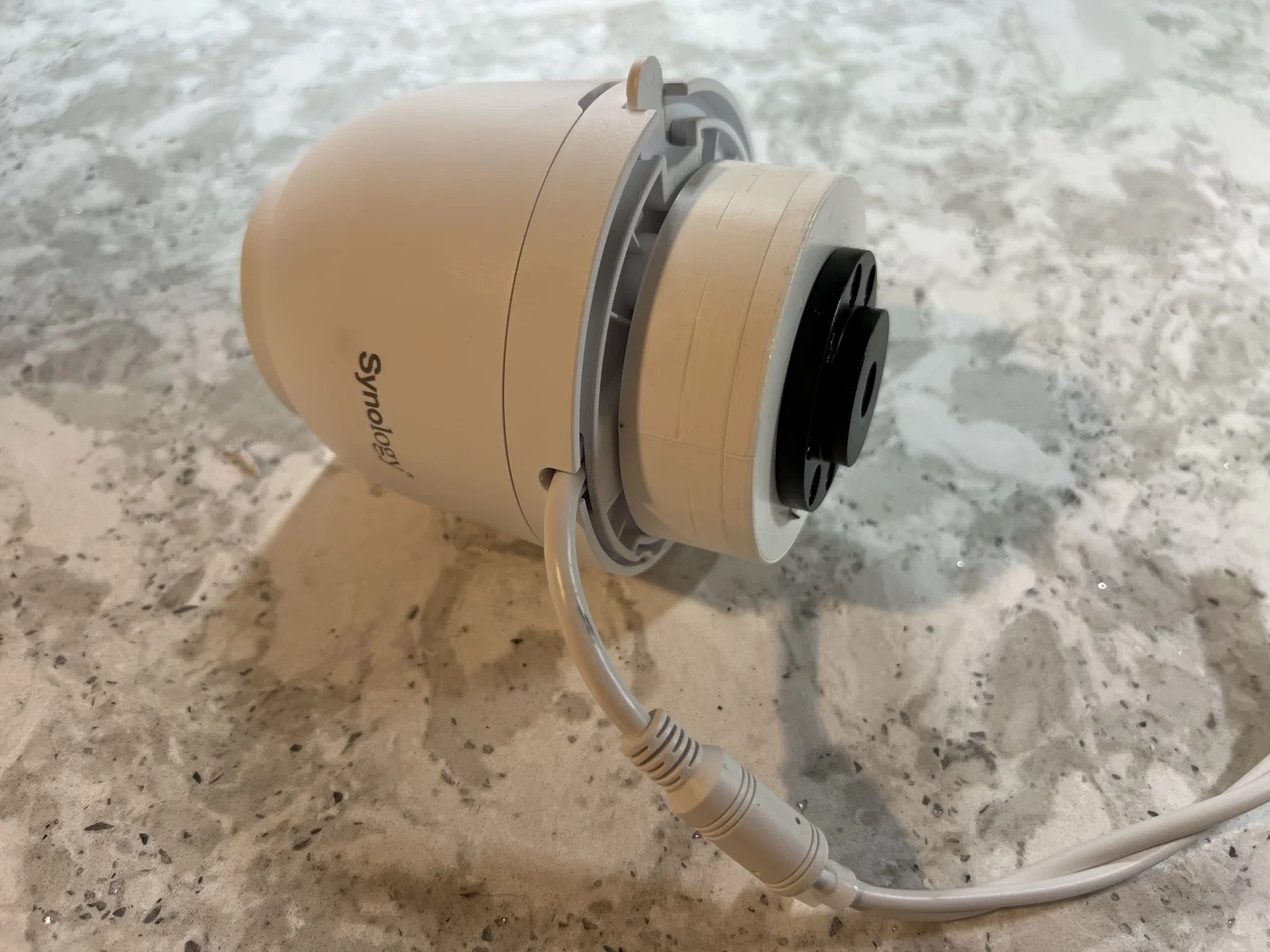

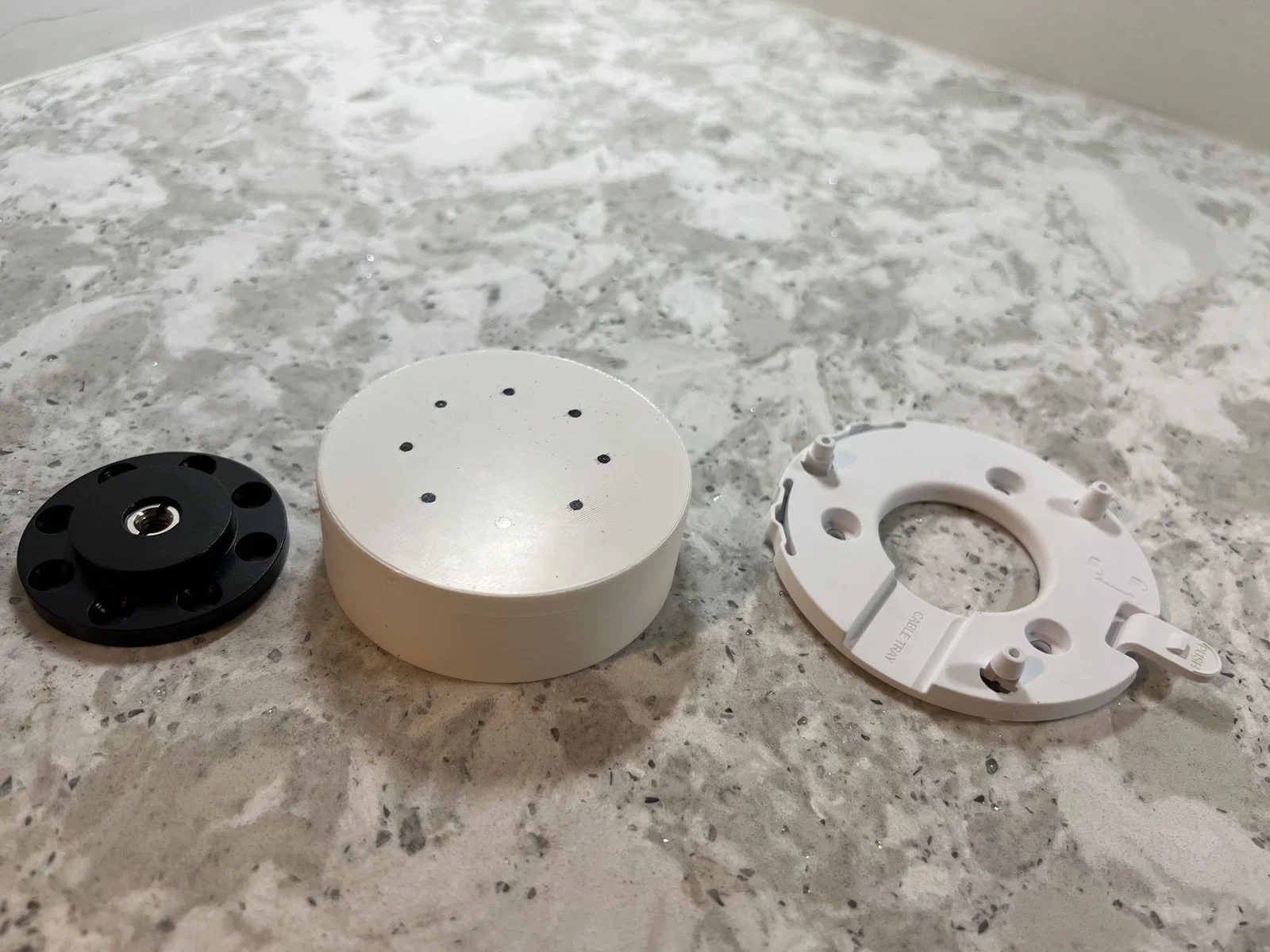

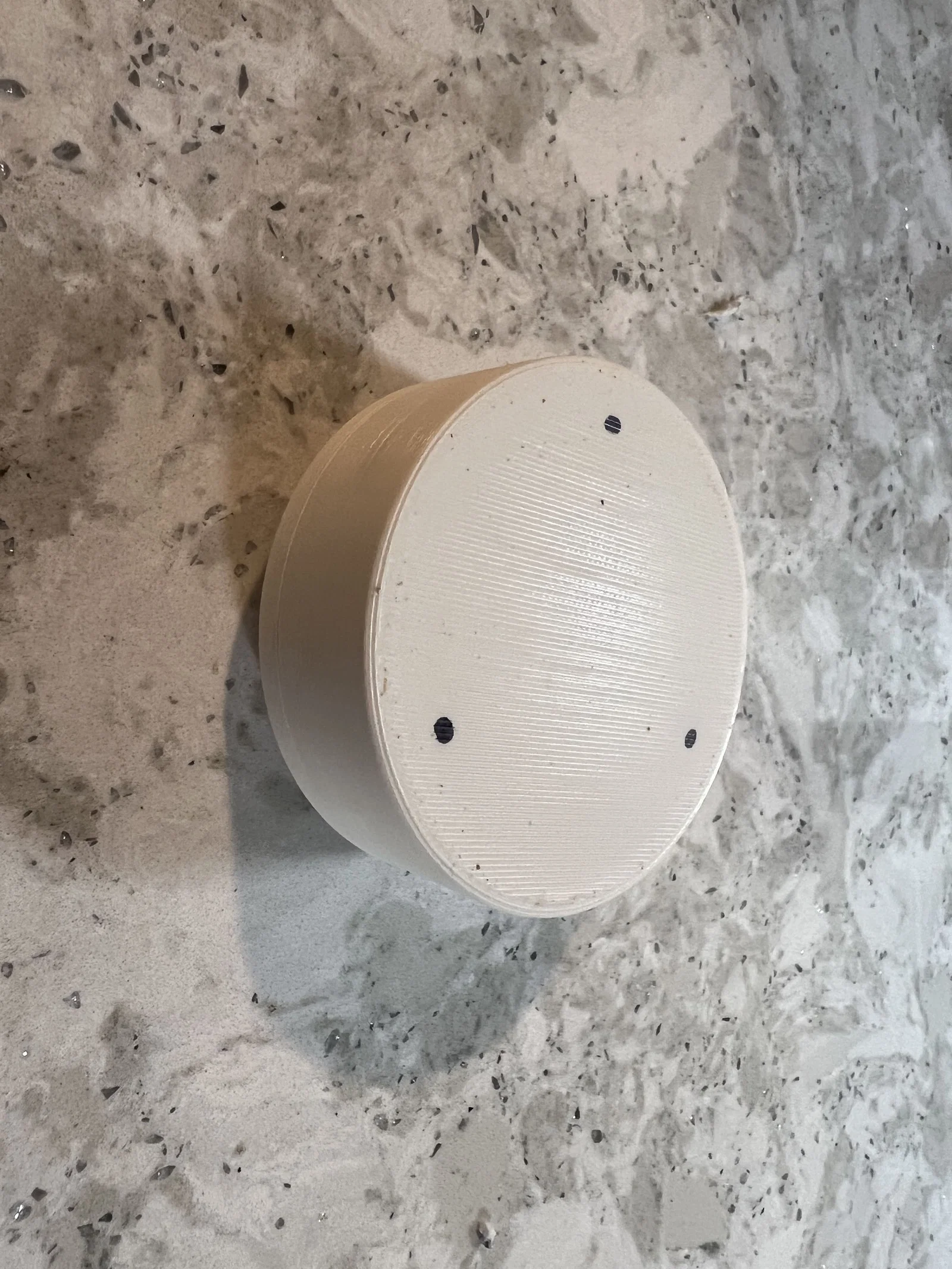

Mình thiết kế cái khối gắn (mounting block) này cho camera Synology TC500, dùng làm bộ chuyển đổi giữa giá đỡ tay khớp nối (articulating arm) tiêu chuẩn và phần đế gắn camera của nhà sản xuất. Mẫu này thực chất là một hình trụ có vát cạnh nhẹ, mình in với mật độ infill cao để tăng độ cứng cáp, sau đó dùng để bắt vít từ các loại giá đỡ khác nhau vào. Một vài lưu ý khi in và lắp đặt: * Mình đã in bằng PLA với infill 80%, nhưng nếu dùng PETG thì có lẽ sẽ chắc chắn hơn nữa. * Khối này có đường kính 75mm và dày 25mm, dùng vít 3/4 inch ở phía cánh tay và vít 1 inch ở phía camera. * Cả hai loại vít đều là loại đầu âm (counter sink) có ren thô. * Sau khi in xong, mình dùng tấm gắn của hai bên để ướm lên, đánh dấu rồi khoan lỗ mồi. * Nhựa PLA dễ bị chảy khi khoan nên bạn nhớ vệ sinh mũi khoan nhé. Ngoài ra, đừng siết vít quá chặt kẻo làm nứt khối in (đặc biệt là với infill cao). * Mình từng định làm sẵn các lỗ hoặc rãnh theo khuôn của giá đỡ trước khi đăng, nhưng nhận ra là mỗi người dùng có thể có loại giá đỡ khác nhau nên sẽ không khớp... vì vậy cứ để nó là một hình trụ nhựa có kích thước vừa vặn là được. Suy nghĩ cuối cùng: * Vấn đề này thực ra có thể giải quyết bằng một cục gỗ, nhưng vì mình dư sợi nhựa in hơn là gỗ, nên đây là giải pháp thay thế vừa vặn và hiệu quả.
