Giá Đỡ Loa Để Bàn Wavetable

Tổng quan.

Wavetable là giá đỡ loa để bàn có thể tùy chỉnh bằng công nghệ in 3D.

Bạn có thể điều chỉnh chiều cao, chiều rộng, góc nghiêng và nhiều thông số khác. Thiết kế dạng công xôn (cantilever) giúp bạn tận dụng một phần không gian phía dưới loa. Mặc dù có những đường cong mượt mà và vẻ ngoài trông như đang lơ lửng, giá đỡ này vẫn có thể chịu được trọng lượng của các dòng loa studio monitor lớn một cách dễ dàng.

Dù là loa lớn hay nhỏ, có hoặc không có gờ chặn phía sau, mọi thứ đều có thể cấu hình cao thông qua các tham số OpenSCAD.

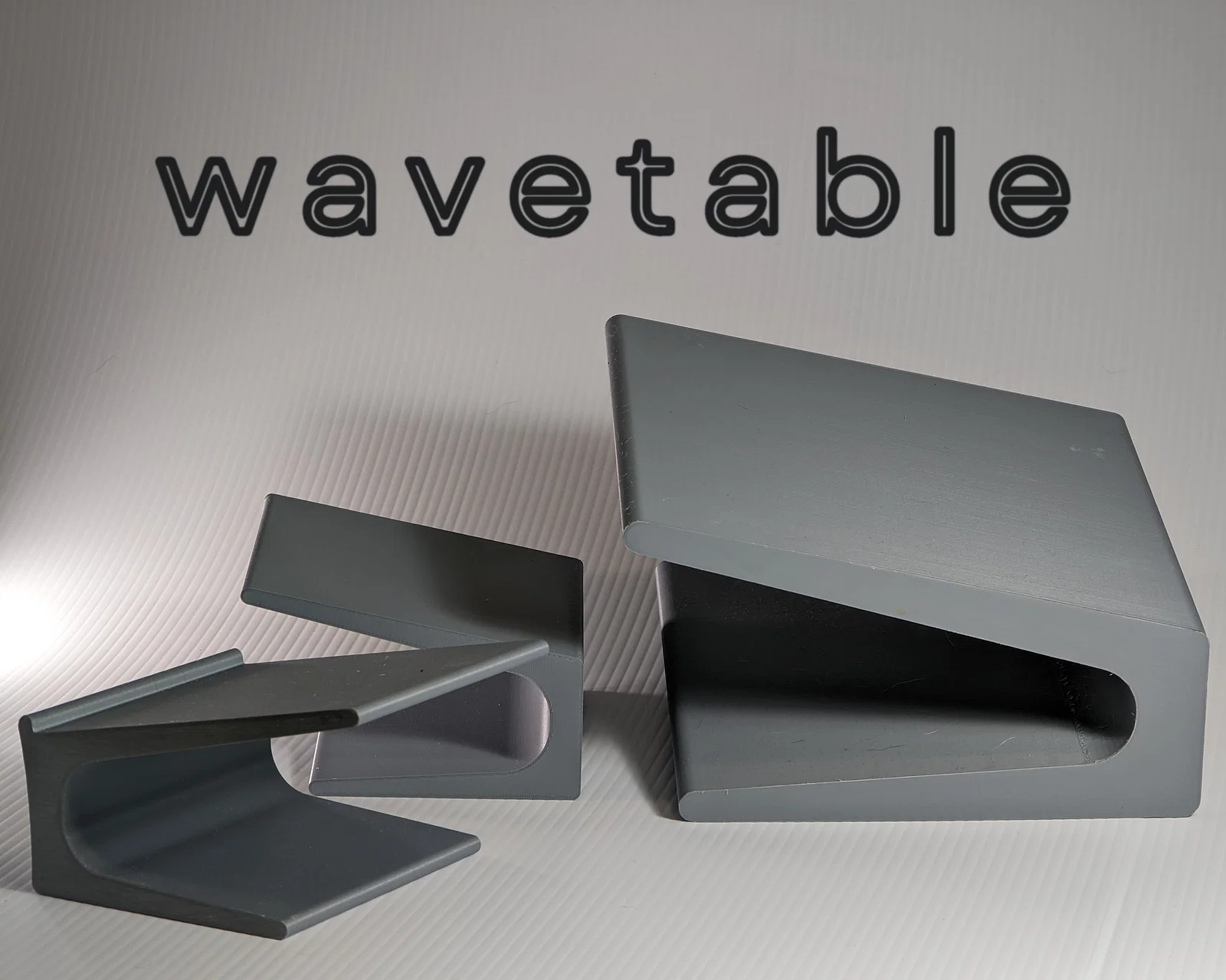

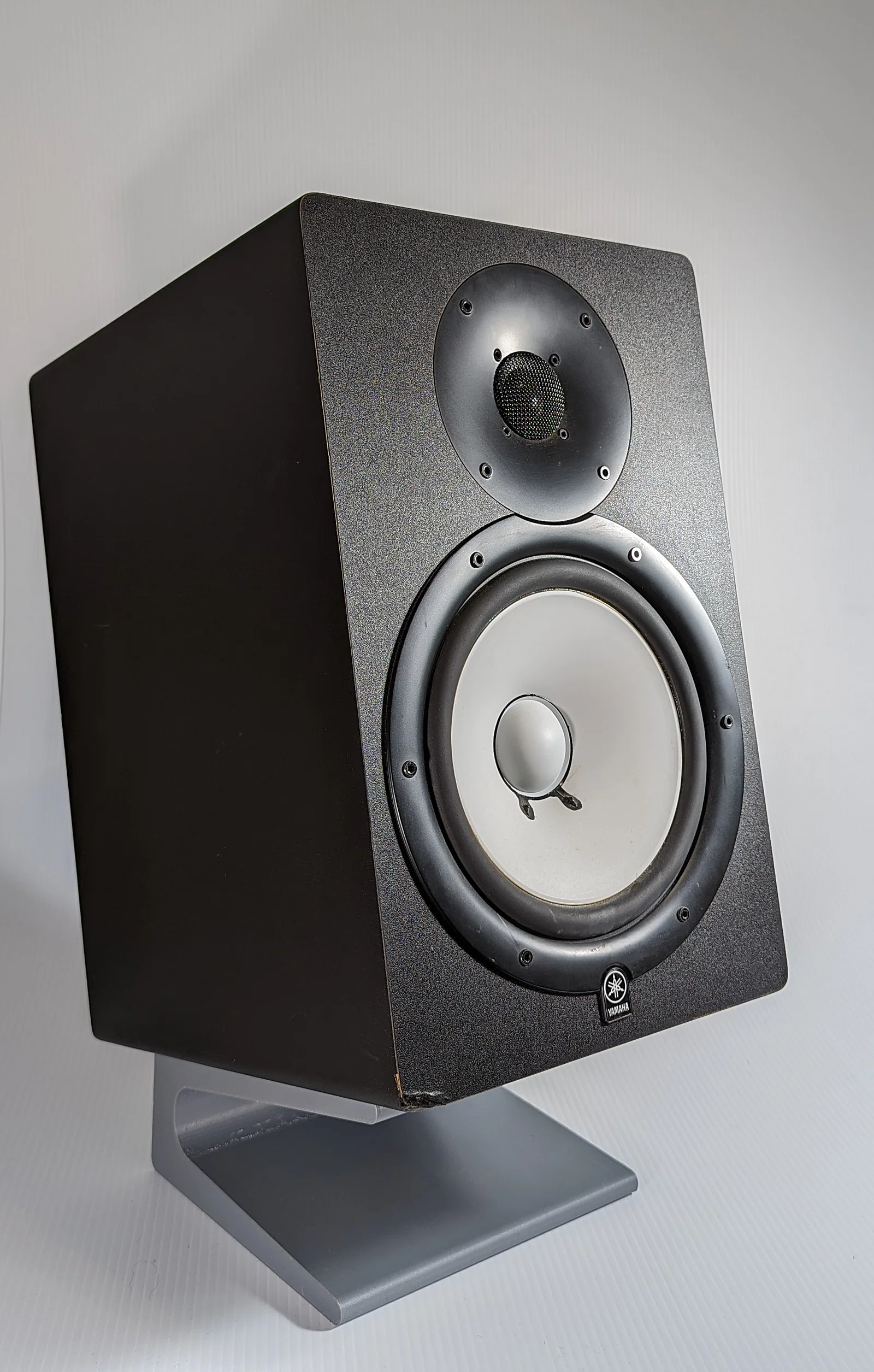

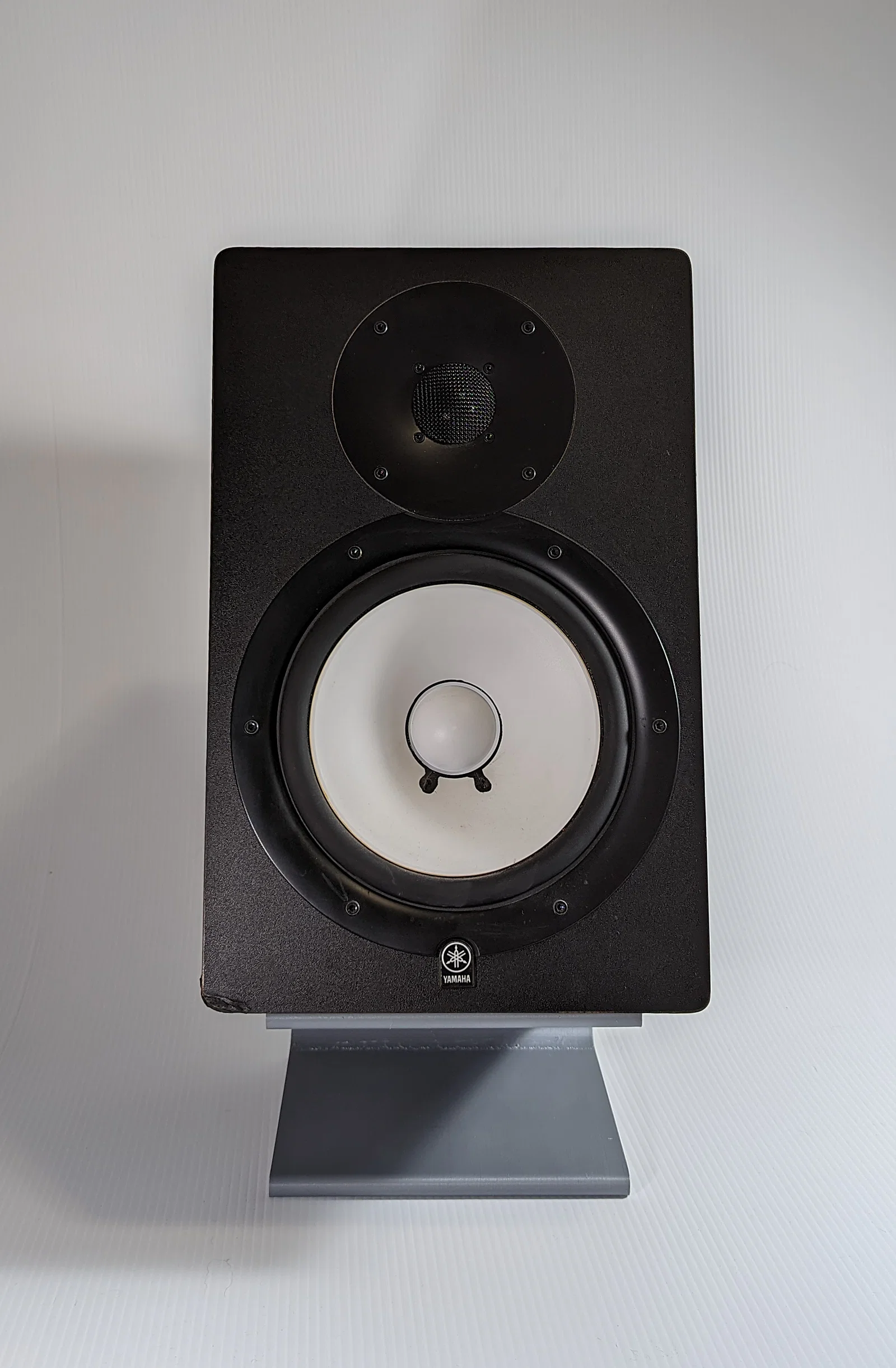

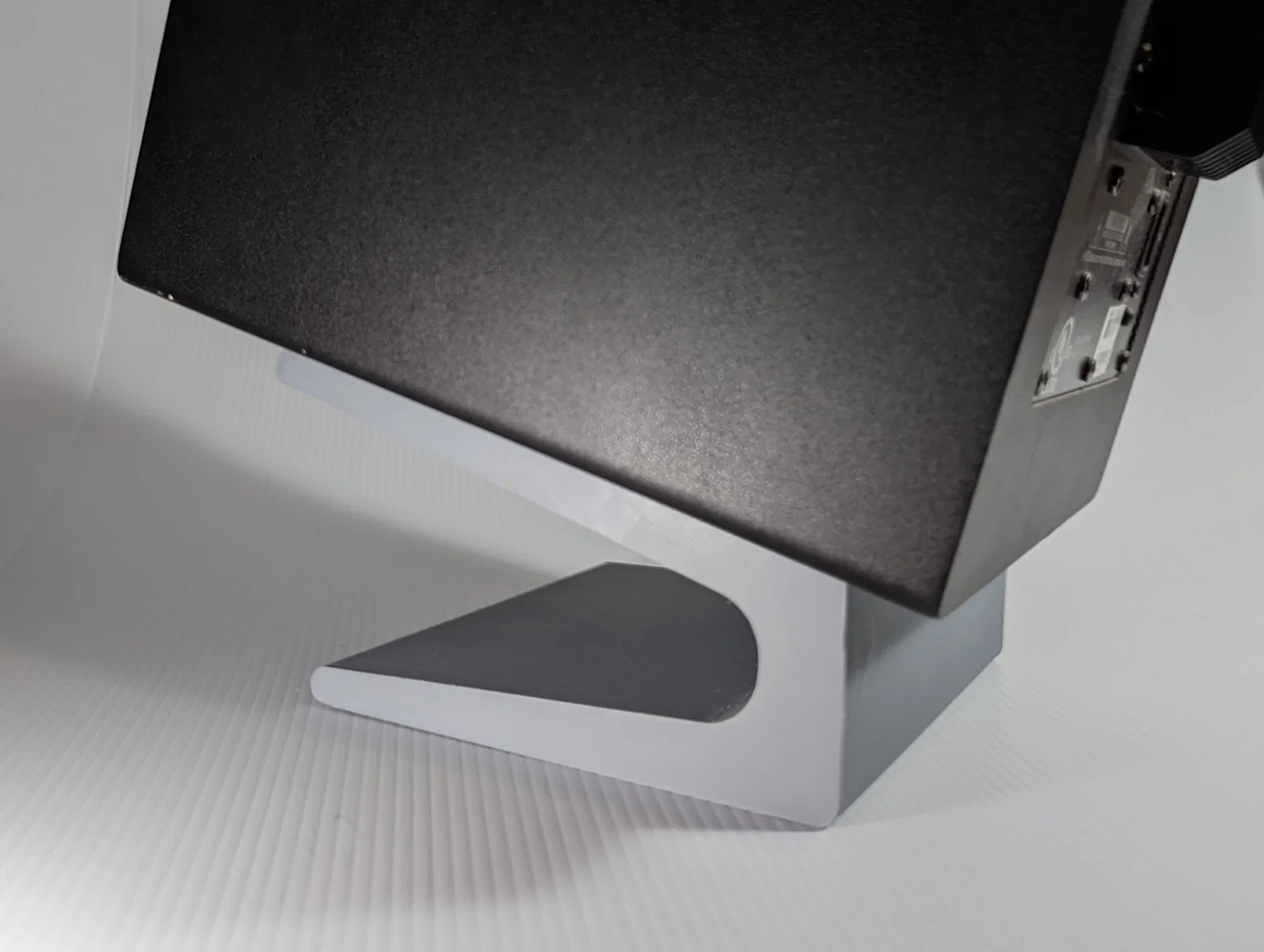

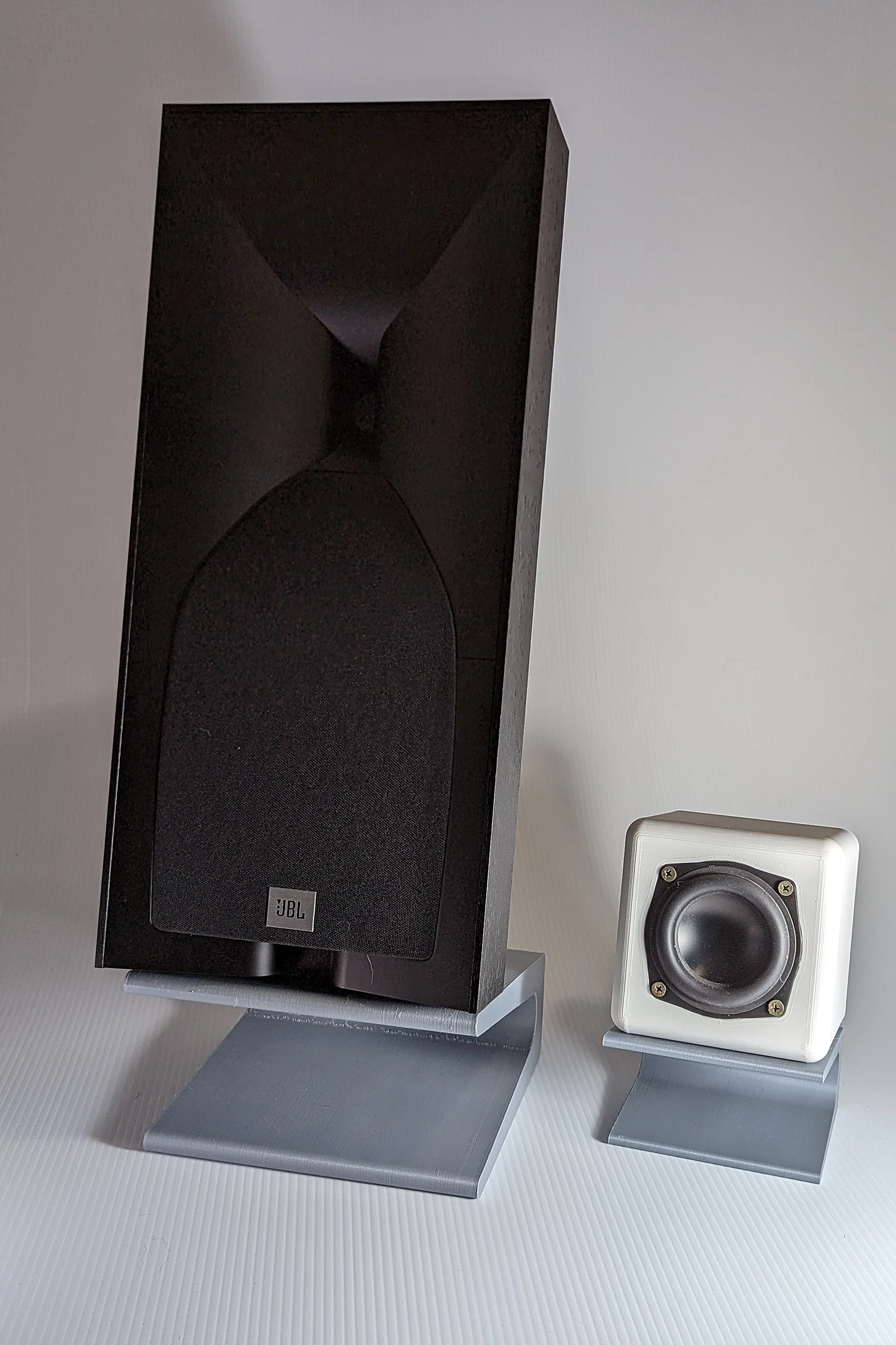

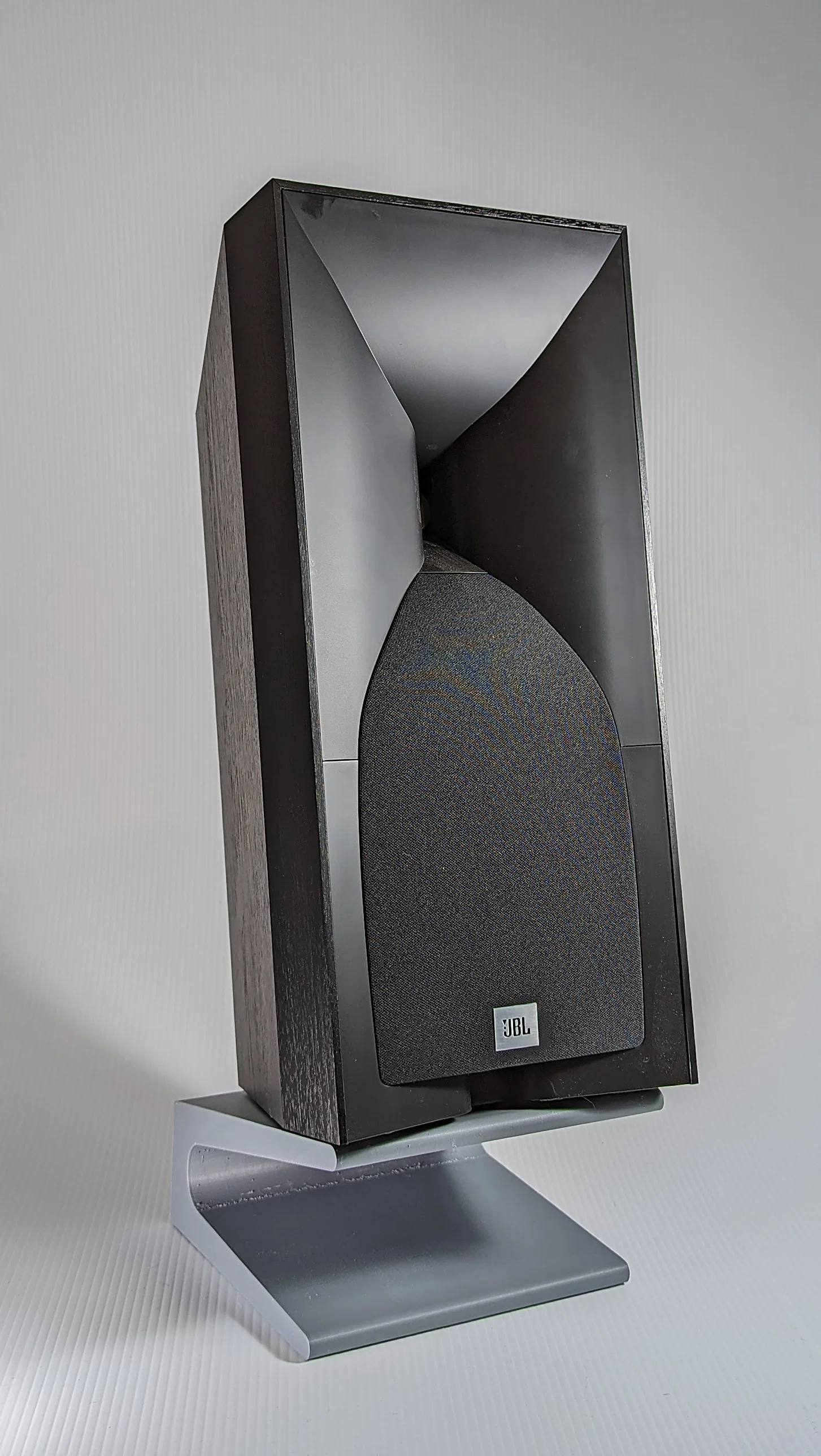

Trong ảnh là phiên bản lớn đang đỡ chiếc Yamaha HS80 Studio Monitor nặng 11,3 kg (~25 lbs). Keo dán đa năng (blue-tack hoặc tương tự) rất hữu ích để giữ loa cố định nếu không dùng gờ chặn, vì bề mặt in bằng PLA thường hơi trơn. Đôi khi mình dùng nó cho cả phần đế và trên loa để mọi thứ nằm yên một chỗ.

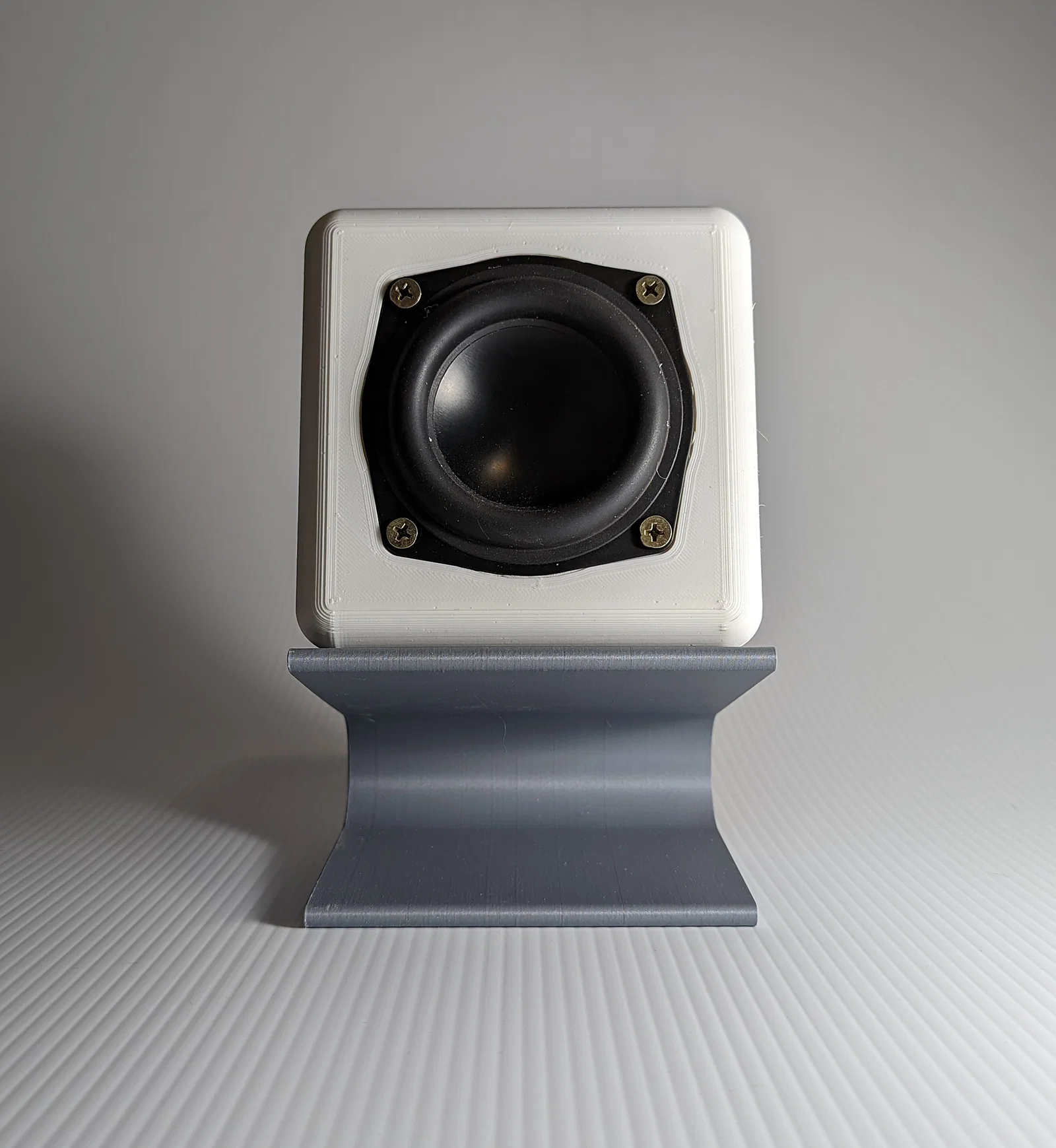

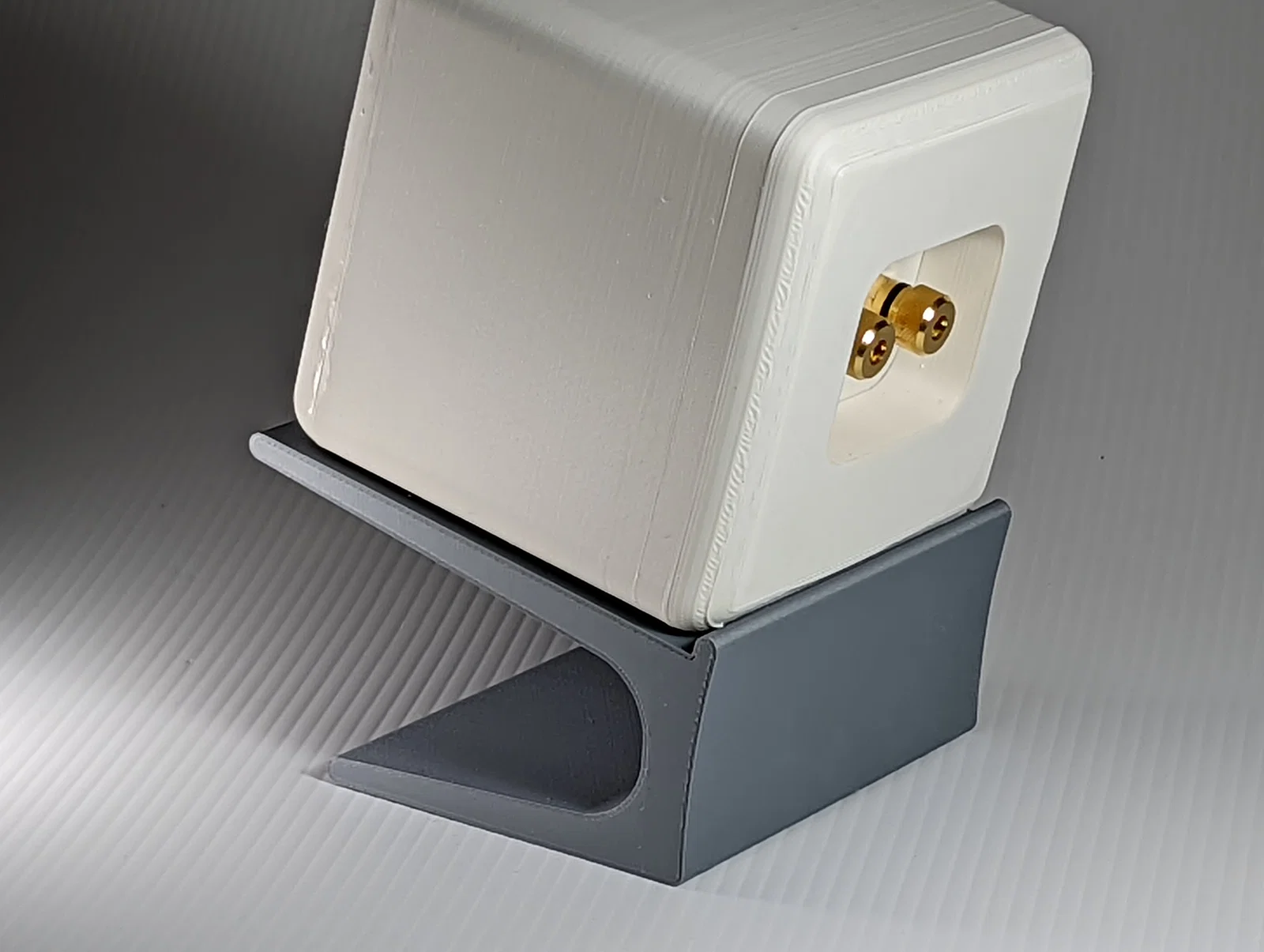

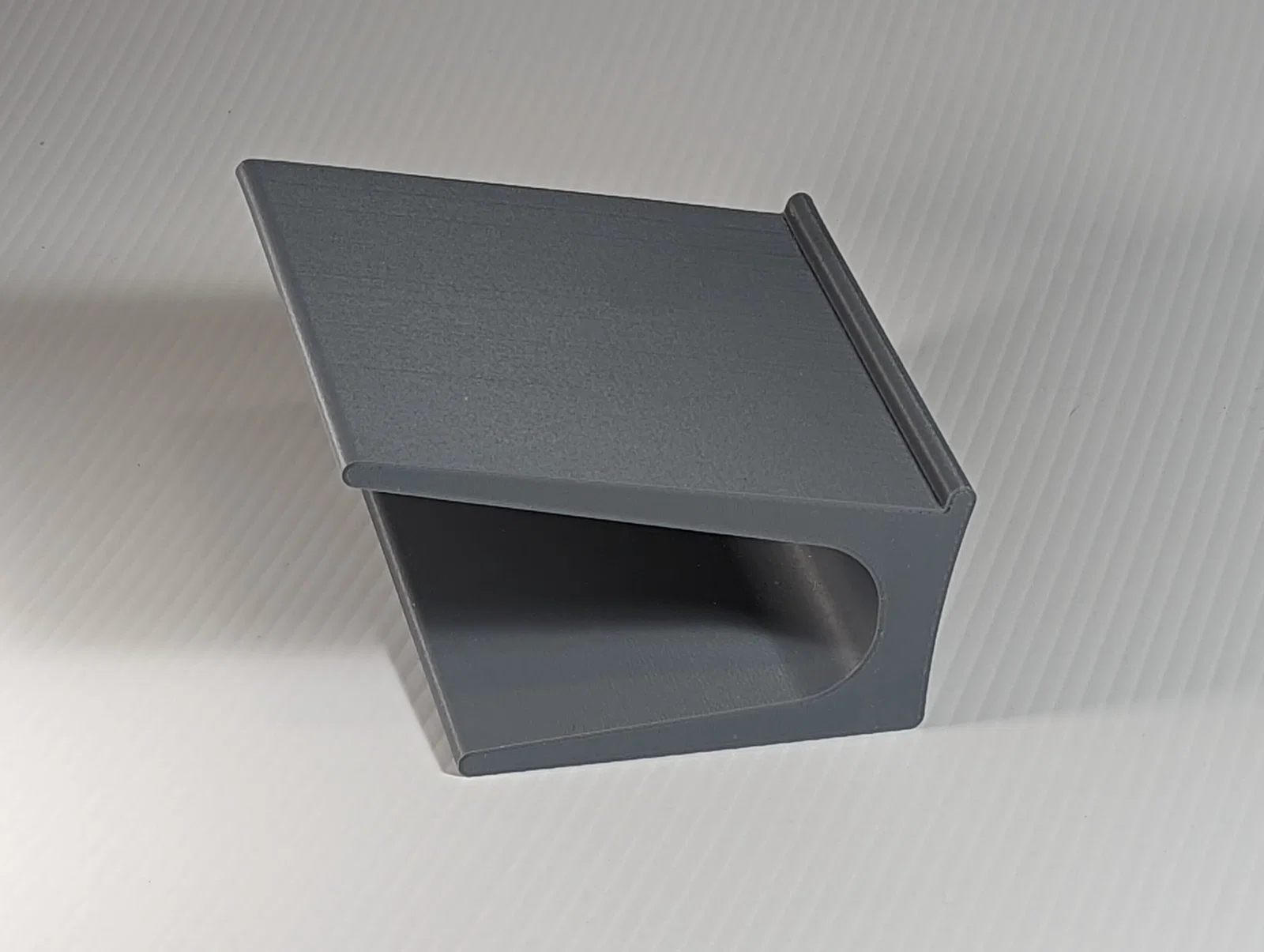

Ảnh trên là nguyên mẫu loa in 3D đặt trên giá đỡ cỡ nhỏ có kèm gờ chặn.

Tùy chỉnh.

Mình đang thử một cách tiếp cận mới để chỉnh sửa mô hình này thông qua các tệp params_<tên>.scad.

Hãy mở wavetable_desktop_speaker_design.scad trong OpenSCAD và sửa dòng import để trỏ đến tệp tham số bạn muốn. Mở tệp tham số đó trong trình soạn thảo văn bản và xem qua các thông số có thể cấu hình. Hãy để sơ đồ ASCII hướng dẫn bạn, các phần chú thích sẽ giải thích mọi thứ còn lại.

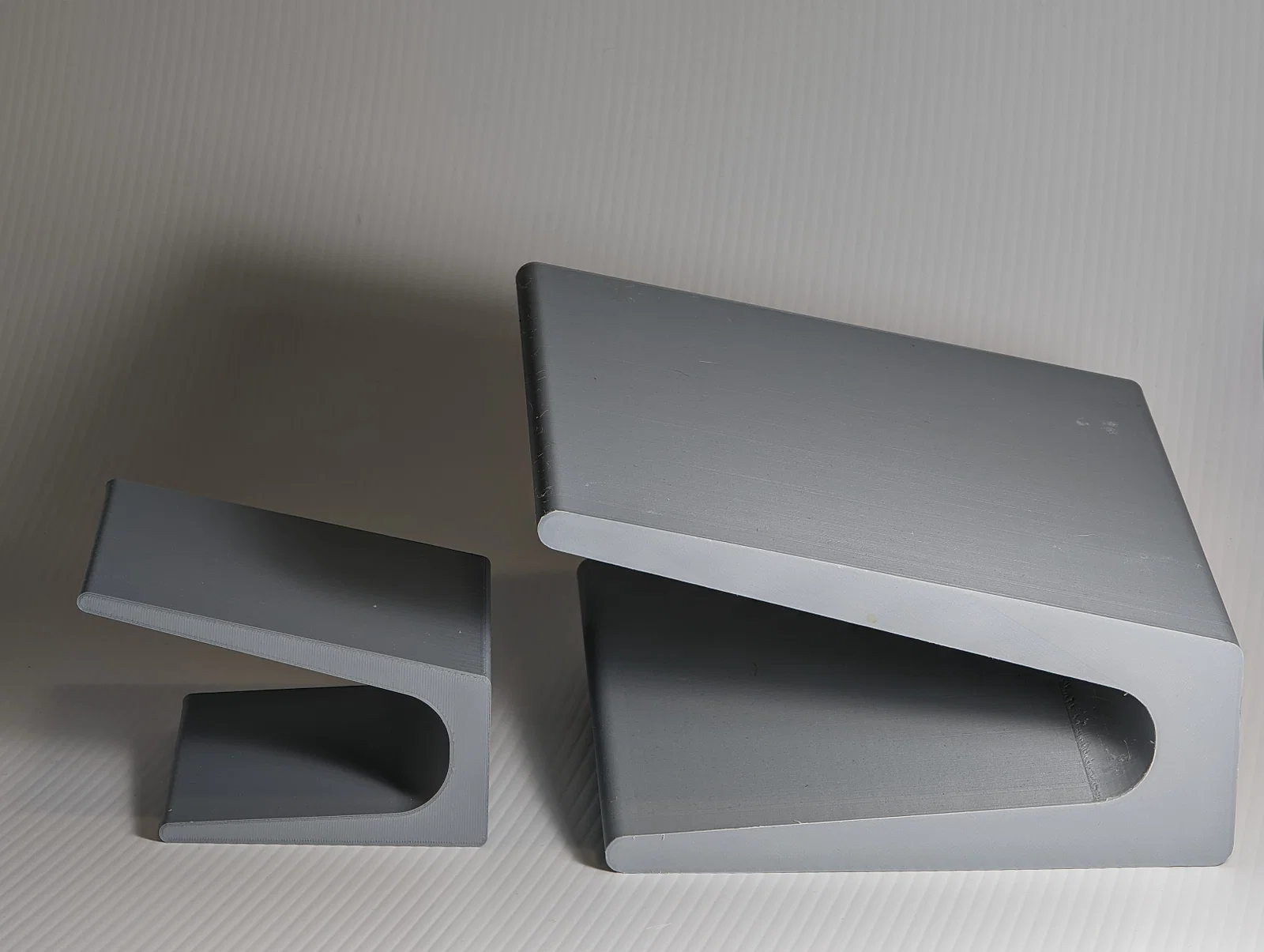

Một vài ví dụ đã được cấu hình sẵn cũng được cung cấp, tương tự như những gì bạn thấy trong hình.

Khi lưu lại, tệp chính sẽ tự động cập nhật các thay đổi của bạn. Cách tiếp cận này giúp việc cấu hình trở nên linh hoạt như tính năng Customizer của OpenSCAD, nhưng lại có ưu điểm là dễ dàng lưu nhiều cấu hình khác nhau. Điều này mở ra khả năng xây dựng cơ sở dữ liệu cho các loại loa phổ biến.

Khuyến nghị khi in.

Với tệp params_template_large.scad, mô hình sau khi xuất ra sẽ vừa khít với bàn in của máy Ender 3.

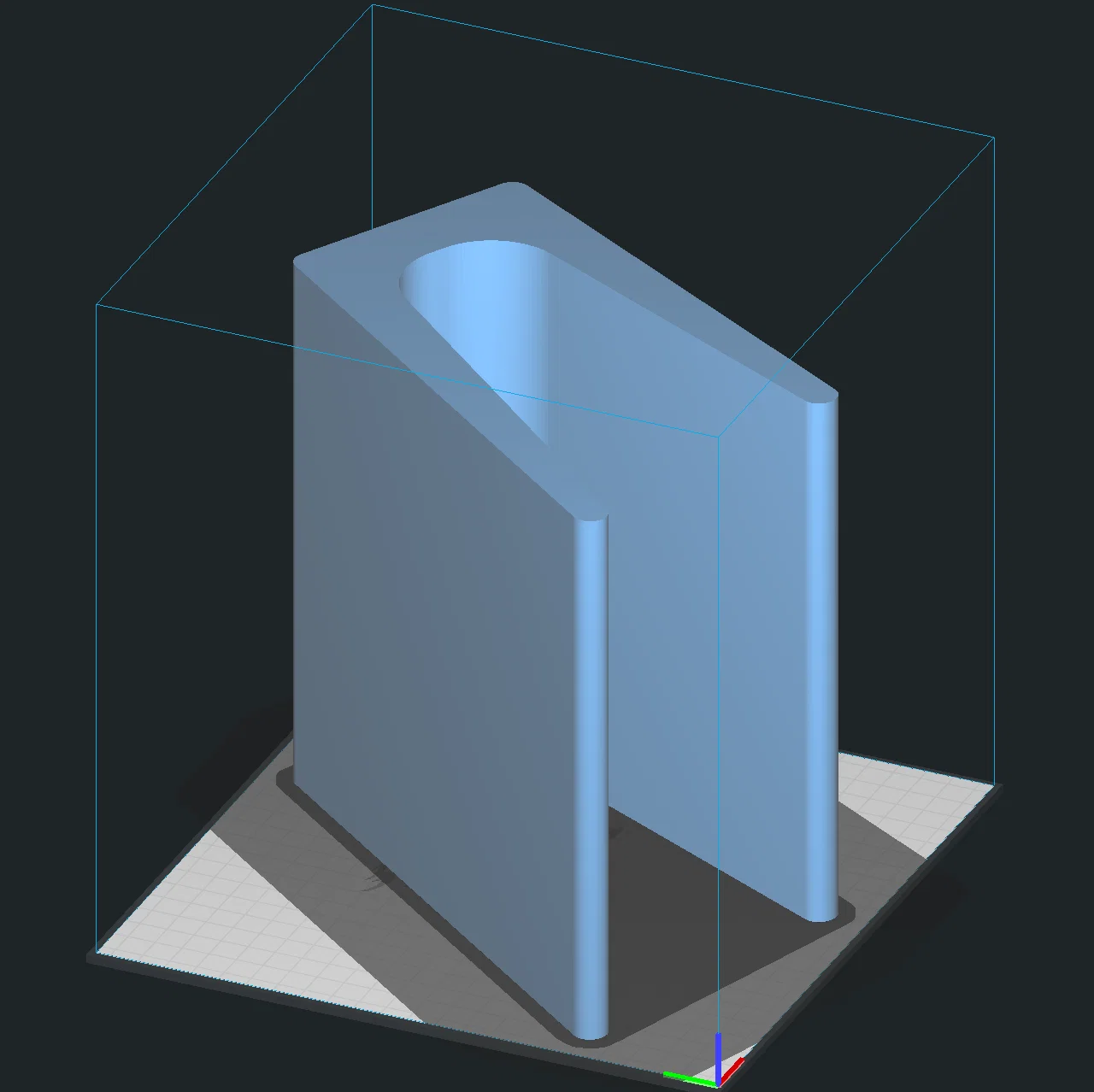

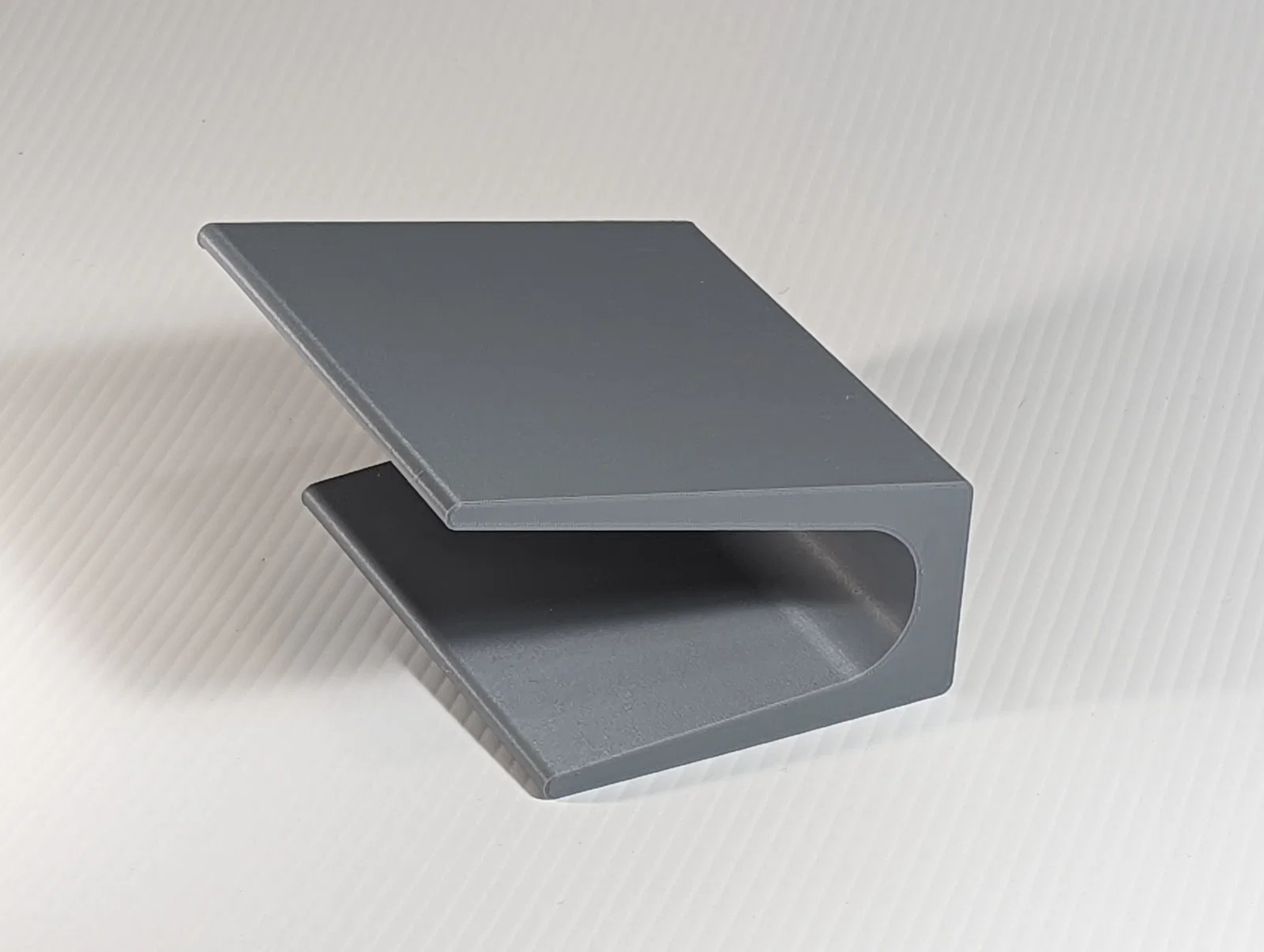

Đối với tất cả các mô hình, khuyến khích nên đặt hướng in như hình trên. Các mô hình nhỏ hơn có thể xếp xen kẽ để in hai cái cùng lúc, dù in từng cái một vẫn cho chất lượng tốt nhất. Cấu trúc đơn giản giúp việc in ấn trở nên dễ dàng.

• Các mẫu thử nghiệm được in bằng nhựa Overture Light Grey Matte PLA.
• Nên dùng thêm lớp lót (brim) để tránh bị cong vênh ở các cạnh mỏng.
• Độ dày lớp in 0.2mm là mức tốt, 0.3mm cũng rất ổn để giảm thời gian in, đặc biệt với các chân đế lớn.
• Nên để 4 lớp ở trên và dưới để đảm bảo độ cứng cáp.
• Sử dụng 3 hoặc 4 lớp vỏ (walls) với độ dày đường in 0.4mm để tăng độ bền.
• Độ lấp đầy (infill) từ 15 đến 30%. Hầu hết các kiểu lấp đầy đều hoạt động tốt, mặc dù hiện tại mình thích dùng kiểu cubic hơn. Độ cứng chủ yếu đến từ các lớp vỏ và các cạnh bên, chứ không phải từ phần infill.
