Nâng cấp SSR cho Qidi Plus 4

Vật liệu cần chuẩn bị:

• 1x Tản nhiệt loại cao
• 14x Heat insert M3-5-4 (chuẩn Voron)
• 1x SSR 15A chính hãng
• 1x LDO 2 pin JST-Xh Splicer
• 1x LDO 2 pin JST-Xh Splitter
• 3x Dây JST-XH 20cm đầu đực (lưu ý: màu dây bị ngược so với thông thường)
• 2x Đầu cos dẹt #6/M4 22awg
• 1x Quạt thổi 24v 4010 (có thể tận dụng quạt zin trên mainboard)
• Keo tản nhiệt
• Các linh kiện ốc vít (SHCS, đai ốc, long đền) gồm M4 và M3 theo danh sách liệt kê.
• Ống co nhiệt
• Mỏ hàn, kìm tuốt/bấm dây, chì hàn, dụng cụ giữ mạch và súng thổi nhiệt.

Tùy chọn lắp thêm công tắc nhiệt (thermal switch):

• Công tắc nhiệt
• 2x Cầu đấu Wago 2 cổng

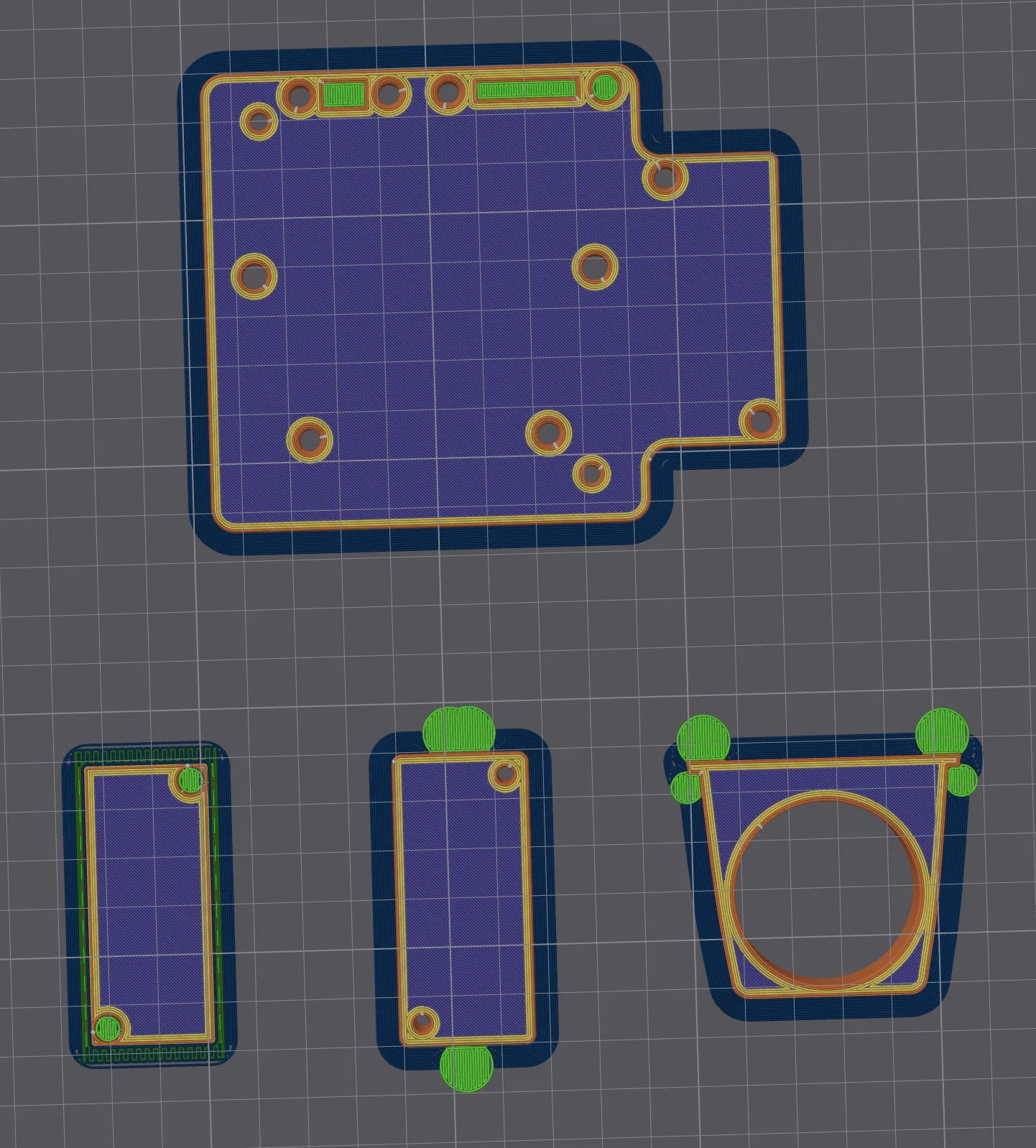

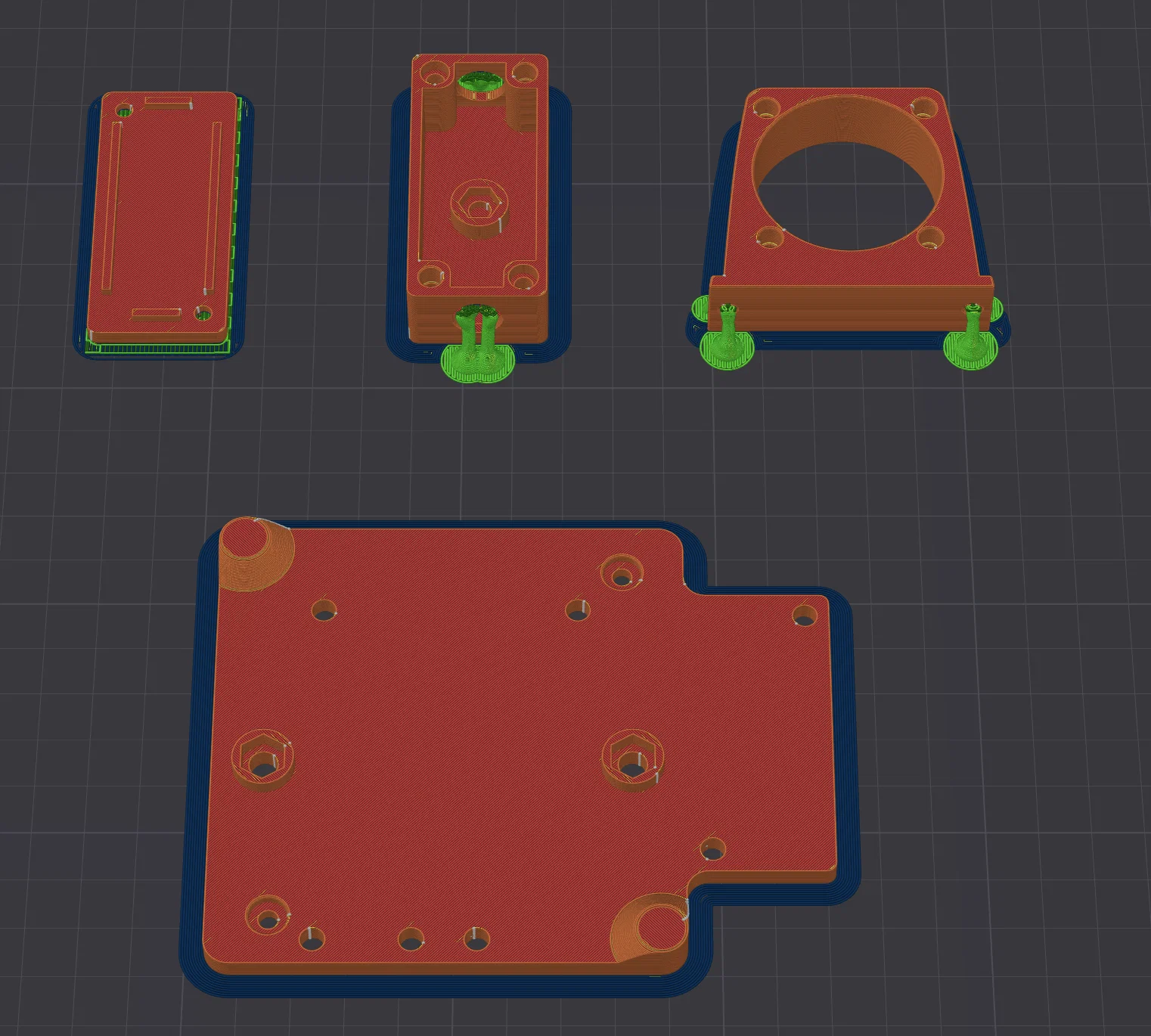

Hướng dẫn lắp đặt:

Nhấn các heat insert vào tấm plate, hộp đấu dây và phần che quạt. Nhấn các đai ốc vào hộp đấu dây và tấm plate. Hàn hai đầu dây JST-Xh đực lại với nhau và dùng ống co nhiệt bọc kín. Bấm đầu cos cho bộ dây thứ ba với ống co nhiệt màu ngược lại để làm dấu vì nếu đấu sai cực sẽ làm hỏng SSR. Lắp SSR vào tản nhiệt. Lắp splicer và splitter vào đúng vị trí. Gắn tản nhiệt lên tấm plate bằng ốc M5 và long đền. Lắp quạt vào phần che quạt sao cho đúng hướng gió thổi qua tản nhiệt, đầu dây hướng về phía trên bên phải.

Đảm bảo máy in đã tắt và rút điện. Tháo tấm ốp sau và khử tĩnh điện. Tháo nắp che SSR và SSR zin, cẩn thận tách biệt dây AC vào với dây AC của bộ gia nhiệt.

Nối hai dây AC trung tính qua các lỗ trên hộp đấu dây. Cố định chặt và nối chúng lại với nhau bằng ốc M4 và long đền. Đậy nắp hộp đấu dây bằng 2 ốc M3. Gắn hộp đấu dây vào plate bằng 2 ốc M3. Gắn dây tiếp đất vào tản nhiệt SSR. Nối dây đỏ AC của bộ gia nhiệt vào cực số 1 trên SSR.

TÙY CHỌN: Cắt dây đỏ AC đầu vào khoảng X inch từ đầu cos. Tuốt vỏ hai đầu dây theo vạch trên Wago. Xoắn lõi đồng và cắm vào mỗi đầu Wago. Cắt vỏ/dây của công tắc nhiệt theo vạch trên Wago và cắm mỗi đầu vào các cổng còn lại của Wago. Nhét công tắc nhiệt vào tản nhiệt cho khít. Nối dây đỏ AC đầu vào vào cực số 2.

Nối dây quạt tản nhiệt SSR vào giữa bộ splitter. Nối dây quạt gia nhiệt buồng in vào cổng bên phải của splitter. Gắn jumper XST-Xh vào cổng trái của splitter và cổng quạt phía trên bên phải trên mainboard. Nối dây điều khiển SSR (trắng và trắng/xanh) vào splitter, sau đó nối đầu cos vào splitter. Kiểm tra cực âm dương trên board rồi nối đầu cos vào các cực đầu vào tương ứng trên SSR.

Lưu ý về vật liệu:

Nên dùng các loại nhựa chịu nhiệt không chứa sợi carbon. Nếu lo lắng về SSR zin, PA6-GF (không cần sấy buồng) là lựa chọn tốt. Ngoài ra, PPA-GF, PPS-GF và PC-ABS-FR cũng là những lựa chọn phù hợp.
