Gá Lắp Modular SSR Cho Qidi Plus 4 (Modular SSR Mounting Bracket)

Gá lắp cho SSR đã nâng cấp, dùng được với 2 kiểu tản nhiệt khác nhau.

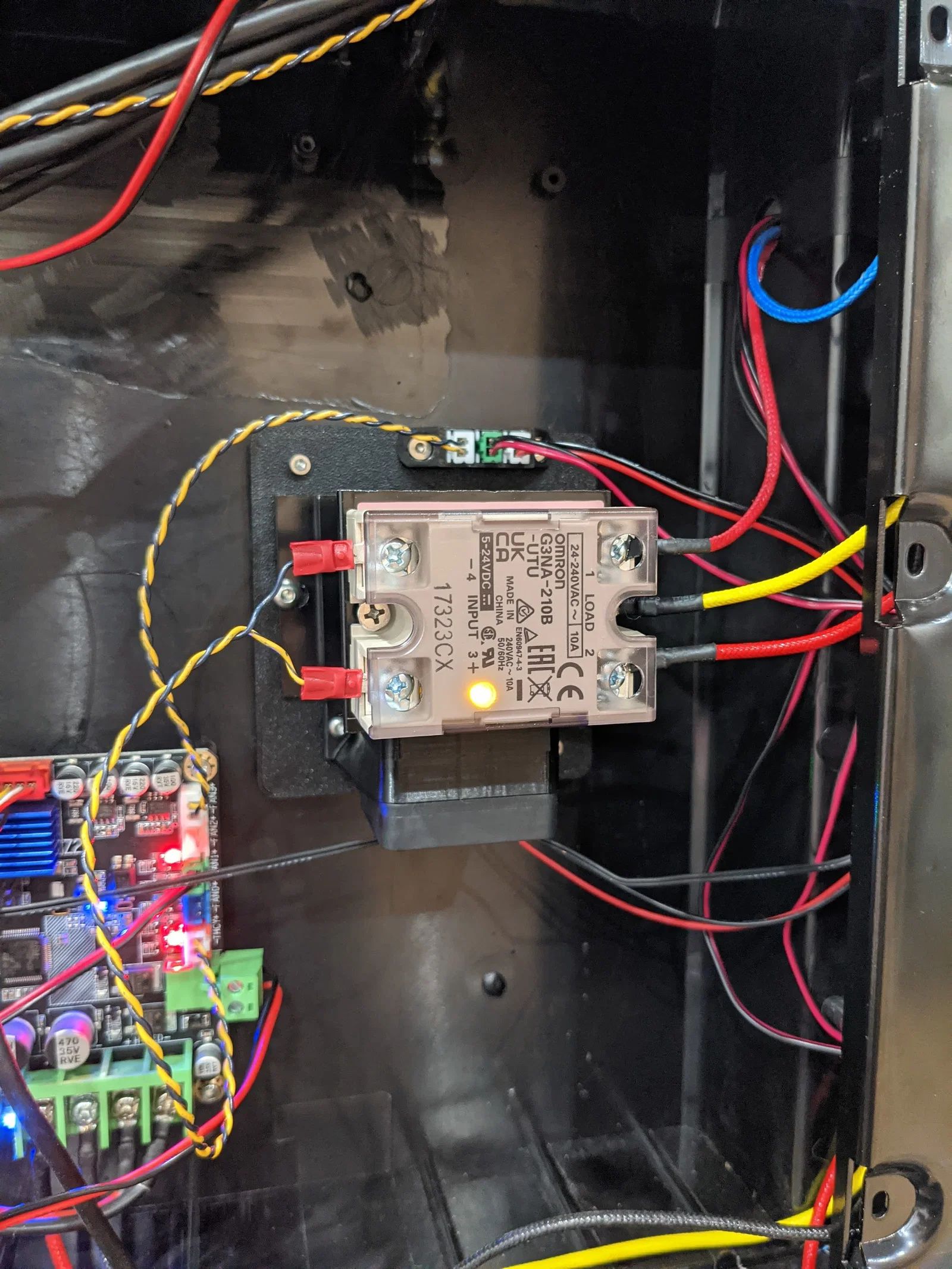

Mình chọn và đã test một con Omron SSR

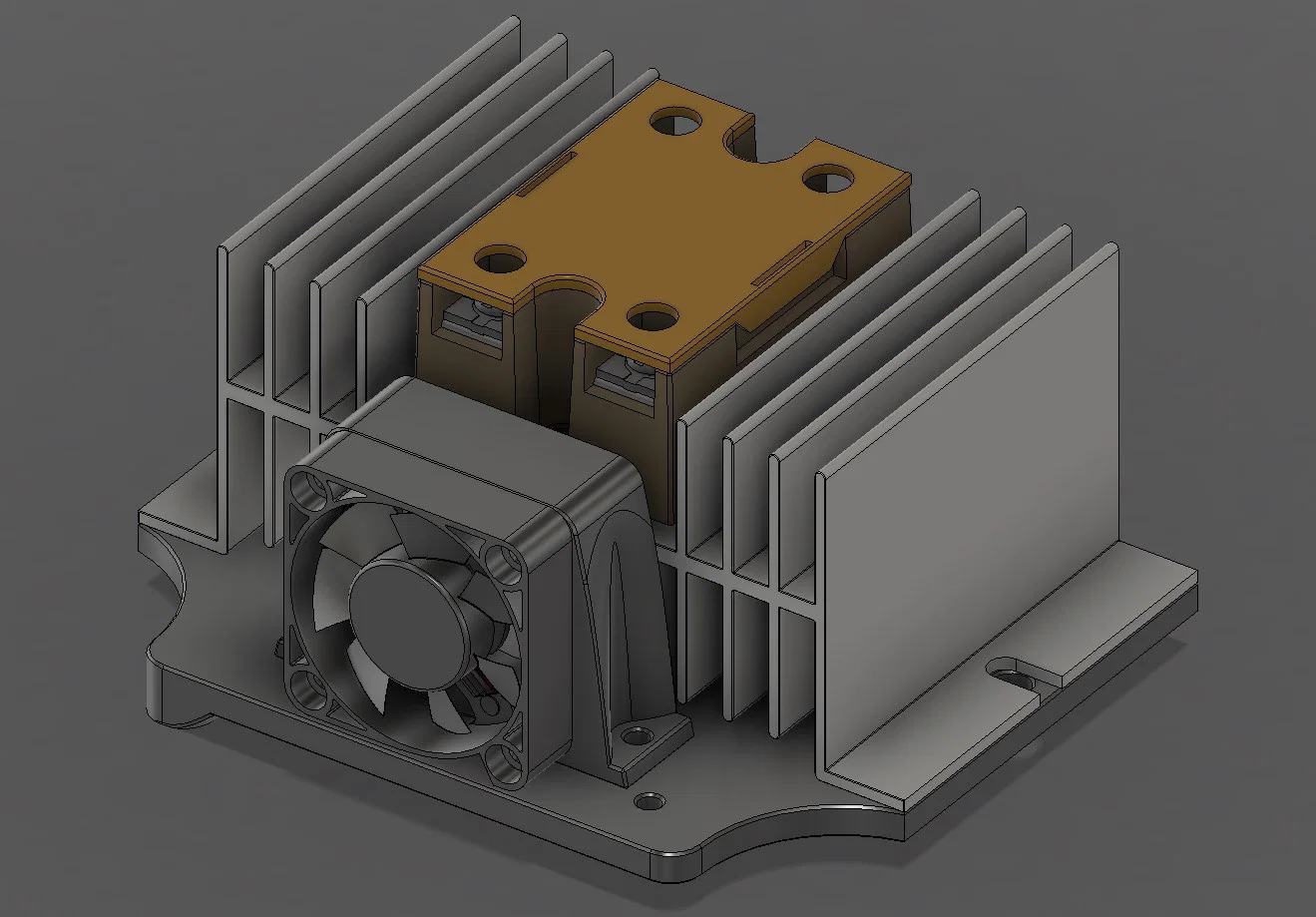

Lắp với tản nhiệt cao, tương thích DIN rail

Nhưng mấy mẫu SSR được liệt kê trong wiki của Qidi Community cũng dùng ổn, trong đó còn có luôn sơ đồ đi dây: https://github.com/qidi-community/Plus4-Wiki/tree/main/content/heater-ssr-upgrade

Hoặc dùng tản nhiệt low profile

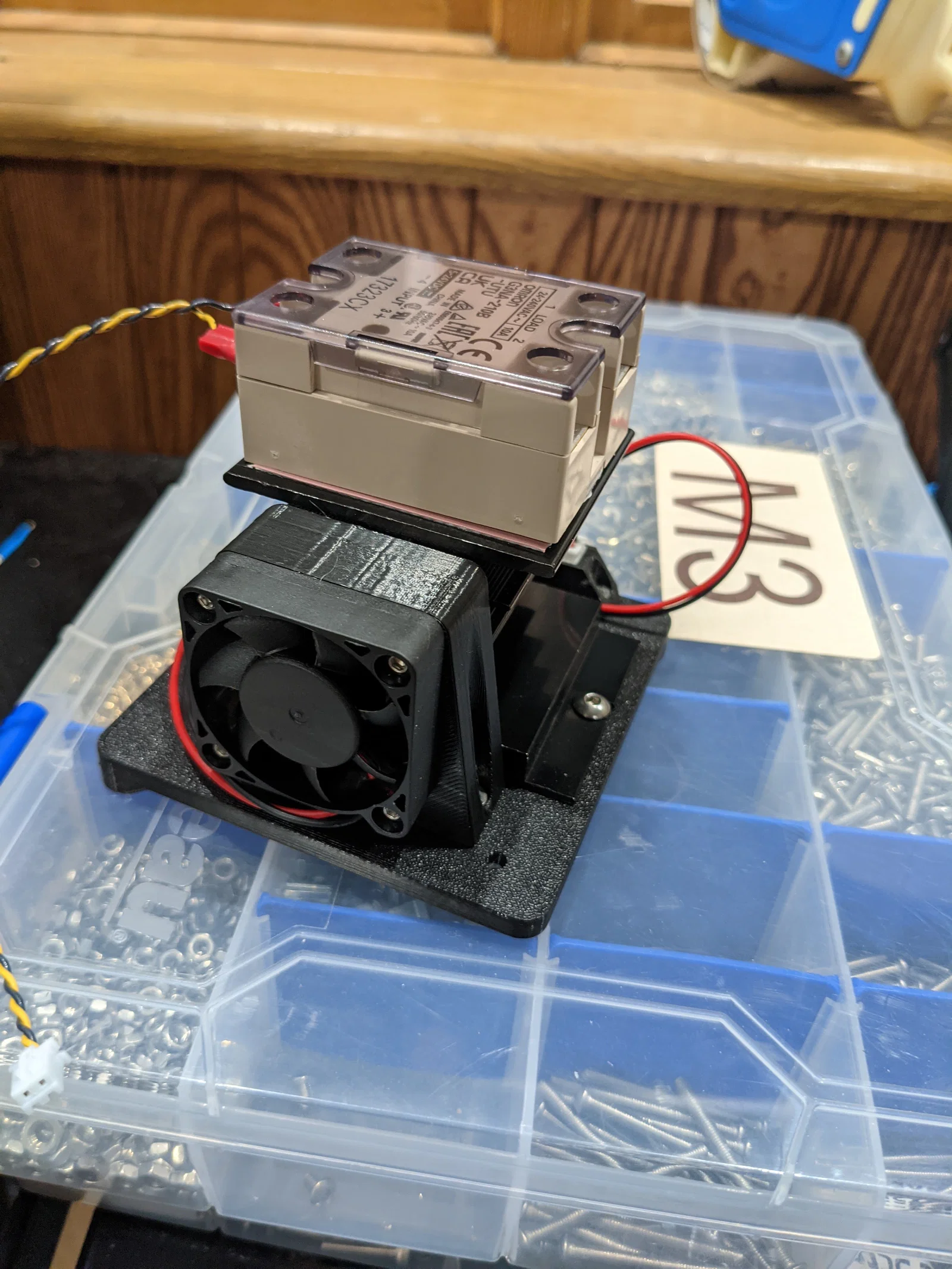

Bạn có thể dùng để bắt riêng SSR + tản nhiệt, hoặc gắn thêm quạt 4010 và JST splitter để làm mát “đã” hơn. Mình tận dụng lại quạt 4010 trước đó dùng để làm mát mainboard để thổi cho heatsink.

Cần heatset insert M3 và M4 cùng các loại ốc đi kèm, chắc bạn cũng đã có sẵn rồi.

Nếu chưa có thì đây là link:

M3 inserts

M4 inserts

Mình sẽ làm hướng dẫn lắp đặt trong vài ngày tới.
