Quạt làm mát phần Kirito Dual 5015 cho BIQU H2

Lưu ý: Đối với người đã tải xuống Phiên bản 1, hiện không còn khả dụng, tôi xin lỗi. Bài kiểm tra mà tôi không thực hiện với phiên bản gốc là bài kiểm tra độ bền. Hóa ra, phiên bản gốc sử dụng các phần quá yếu và mỏng, và nó bắt đầu bị chùng xuống theo thời gian. Ngoài ra, phiên bản gốc rất rộng, và nó sẽ chiếm một phần không gian xây dựng của bạn nếu bạn đang chạy IDEX, vì E1 sẽ va vào E2.

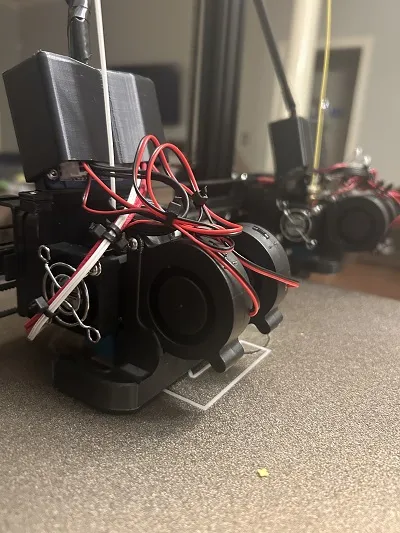

Vì vậy, bây giờ tôi xin giới thiệu ống quạt đôi Kirito mới và cải tiến cho các máy đùn BIQU H2! Bây giờ với các quạt thẳng đứng và ống dày hơn.

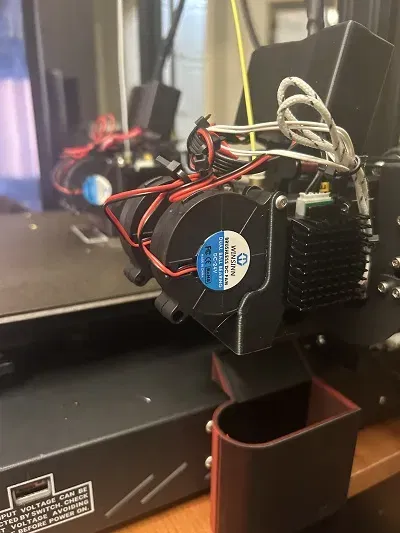

Được đặt tên theo một trò đùa nội bộ về các nhân vật anime sử dụng “KỸ THUẬT ĐÓ!”, Kirito sử dụng hai quạt làm mát bộ phận 5015 (Tôi sử dụng quạt WINSINN 50mm) để cải thiện khả năng làm mát trên bất kỳ máy đùn BIQU H2 nào hoặc bất kỳ máy đùn nào khác có thể có hai lỗ vít được bố trí tương tự và khoảng cách tương tự từ những lỗ đó đến vòi phun.

ƯU ĐIỂM: - Các kích thước cho máy đùn của bạn không cần phải giống hệt như BIQU H2 - các lỗ vít được thiết kế để điều chỉnh chiều cao. - Làm mát bộ phận 180 độ hướng xuống dưới chiều cao của ống ở đáy vòi phun. - Không cần hỗ trợ. - Nhiều vòi phun làm mát, được thiết kế để thu hẹp luồng không khí với sự gián đoạn luồng để tạo ra luồng không khí hỗn loạn nhằm tối đa hóa khả năng làm mát. - Khoảng cách rộng xung quanh khối nhiệt có nghĩa là bạn có thể thay thế khối nhiệt cho các mẫu khác ngoài OEM. - Các giá đỡ vít ở cả hai bên quạt vừa để ổn định vừa để tránh làm hỏng vỏ quạt do siết chặt quá mức. - Chiều cao điều chỉnh có nghĩa là bạn có thể thay đổi những gì bạn đang sử dụng cho đầu nóng. - Rất nhiều khả năng làm mát bộ phận. In với sự bỏ mặc liều lĩnh. - Rất đẹp. Nhiều đường cong. Rất nhiều luồng không khí. Wow.

NHƯỢC ĐIỂM: - Các cánh tay hỗ trợ quạt hoạt động như một bài kiểm tra kéo dài.

Mặc dù có vẻ như các quạt đang thổi vào nhau, nhưng có một vách ngăn thẳng đứng giữa chúng để định hướng luồng không khí về phía trước và sang hai bên, thay vì hướng về quạt còn lại.

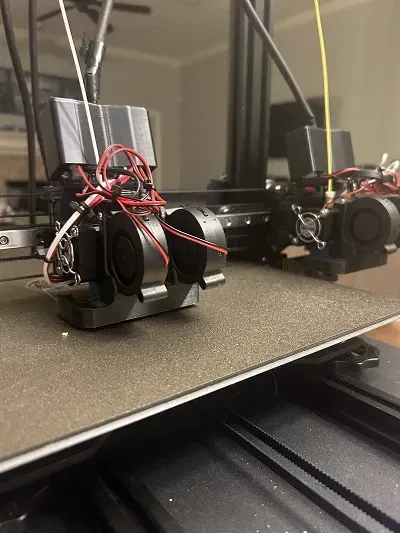

Hệ thống ống dẫn quạt này được thiết kế cho hệ thống Tenlog TL-D3 Pro lắp đặt một BIQU H2. Nó hoạt động tốt và biến việc làm mát bộ phận thành một động cơ phản lực turbo.
Tôi đang xem xét việc thử thiết kế lại hệ thống để lắp đặt các quạt theo chiều dọc hơn nhằm giảm chiều rộng.

Calibrate dòng chảy, độ đùn, độ thu hồi và nhiệt độ của máy in của bạn để in bộ phận này nhằm giảm thiểu hiện tượng dây. Phần ống dẫn quạt phụ thuộc vào một số cầu nối vững chắc.
Cài đặt in đề xuất:
20% Đổ đầy
3 tường
Không hỗ trợ

Phần cứng cần thiết:
(2) M3x6mm (để gắn vào bộ đùn)
(2) Đai ốc M3
(2) vít M3x20mm hoặc 25mm (để gắn các quạt vào ống dẫn)
