Ultimate Arcade Stick của Jeremy

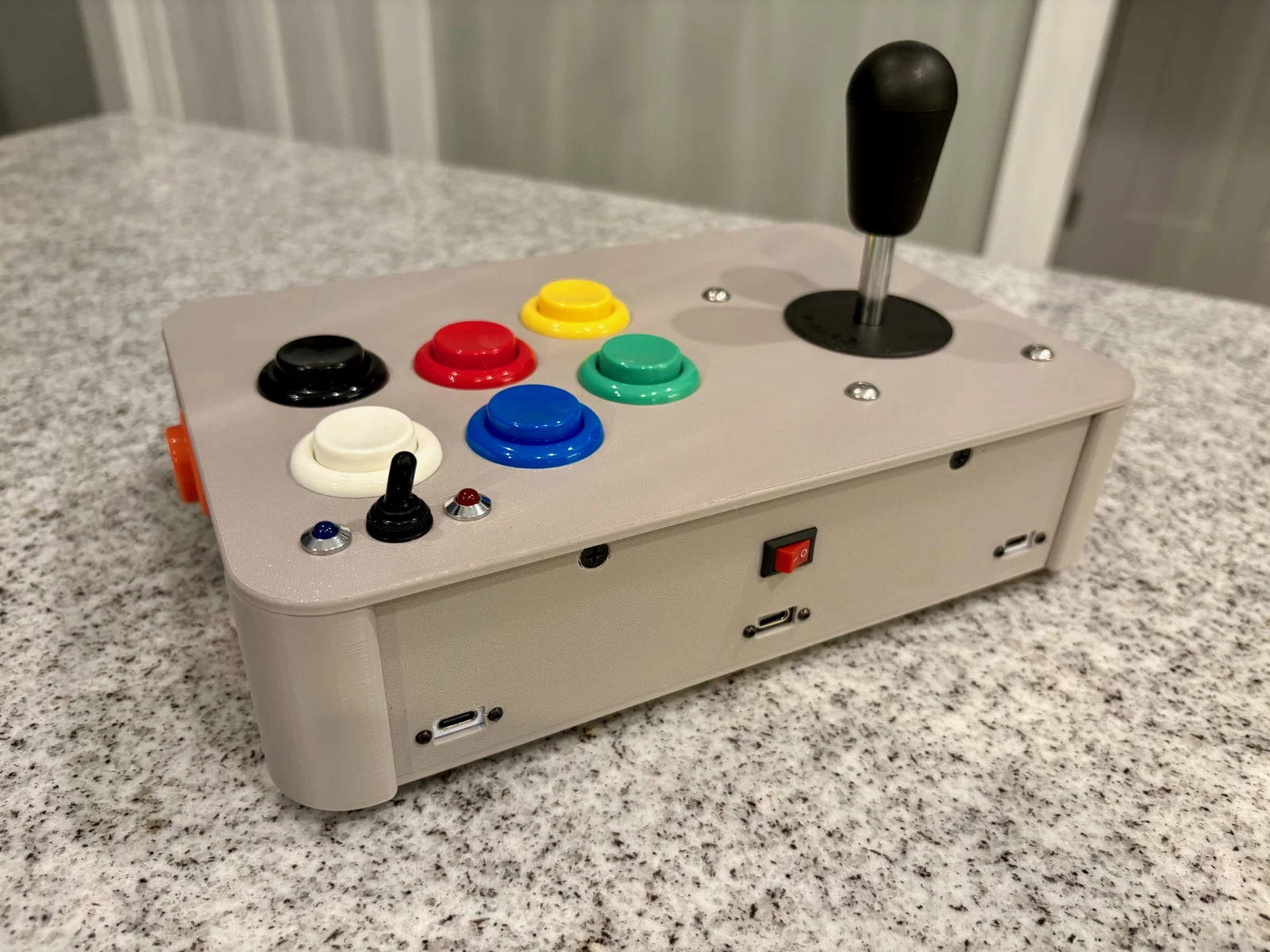

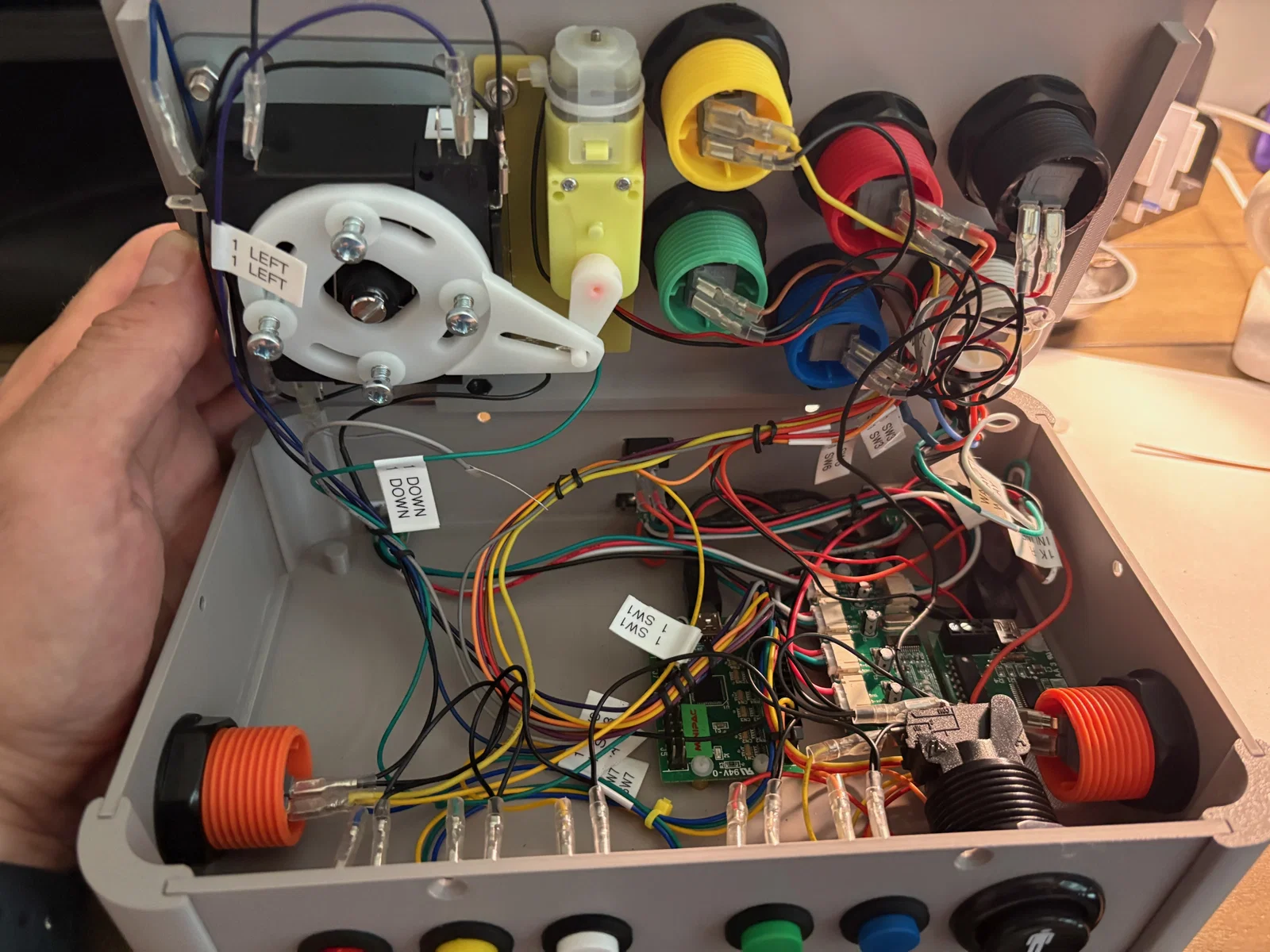

Đây là phiên bản Ultimate Arcade Stick của mình. Mình rất thích chơi mấy tựa game thùng cổ điển, vốn chơi sướng nhất với cần gạt 4 hướng, nên mình muốn làm một cái arcade stick có thể chuyển đổi linh hoạt giữa 4/8 hướng mà không cần phải tháo rời. Thiết kế này sử dụng Ultimarc Servostick đã được lập trình để chuyển đổi phần cứng. Mình dùng thêm công tắc DPDT để chuyển chế độ và đèn LED để báo hiệu (màu đỏ cho 4 hướng, màu xanh cho 8 hướng). Ngoài ra, mình còn gắn thêm một cái USB hub giá rẻ và các cổng USB để tiện nâng cấp sau này như gắn thêm spinner hay trackball. Mình thấy dùng Ultimarc MiniPAC encoder là ổn nhất, nhưng bạn cũng có thể dùng mấy loại encoder rẻ tiền trên Amazon, miễn là nhét vừa vào trong là được!

Toàn bộ thiết kế này được làm để có thể in phẳng (trừ mấy mảnh góc) trên máy Core One của mình, nhờ vậy mà bề mặt sản phẩm có độ hoàn thiện cực kỳ đẹp nhờ tấm build plate tạo vân. Đây là dự án mình tự thiết kế (dù mình còn là người mới) trên Autodesk Fusion, nên nếu có chỗ nào hơi kỳ quặc thì mong mọi người thông cảm nhé, mình vẫn đang học hỏi thêm.

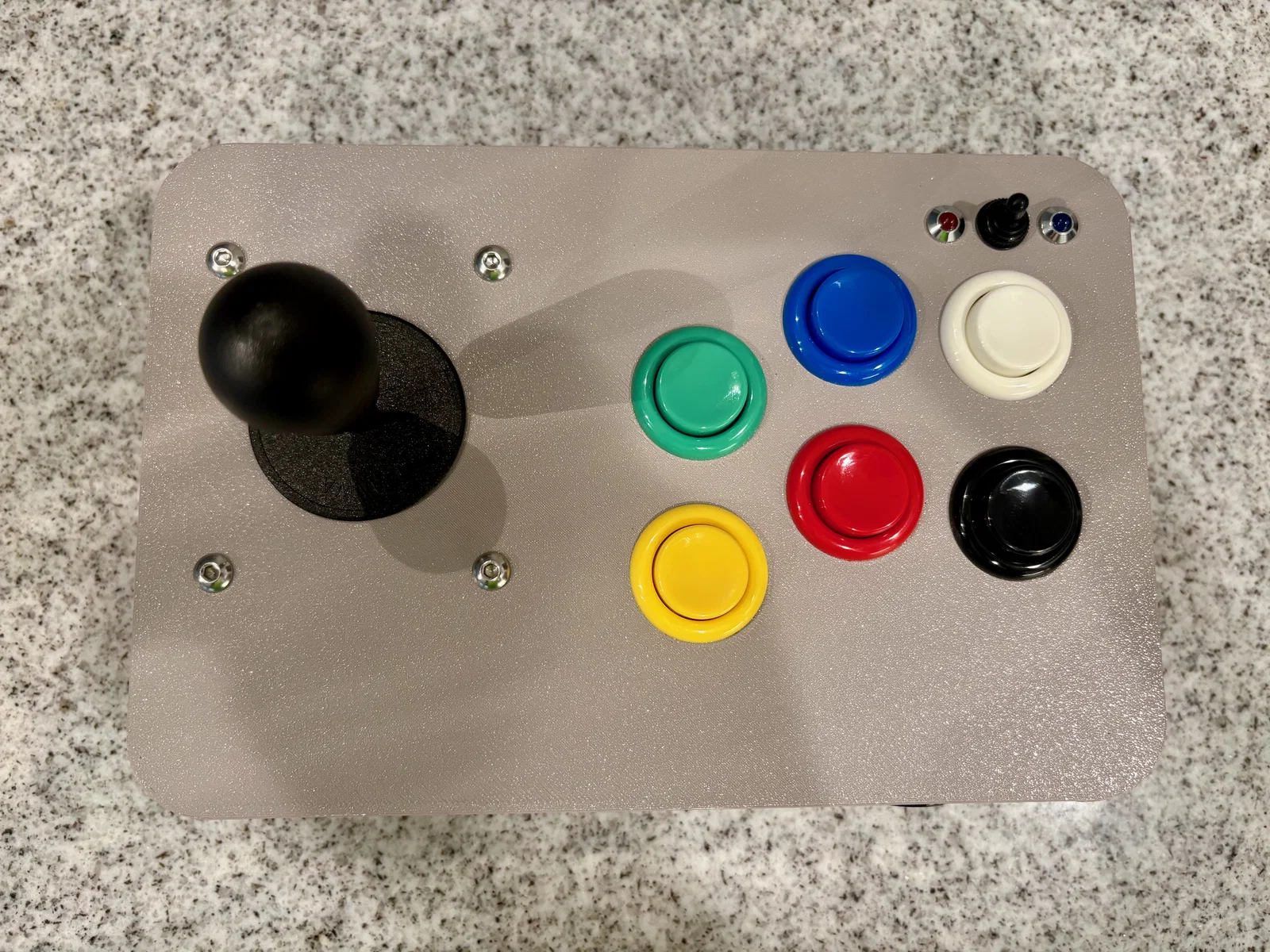

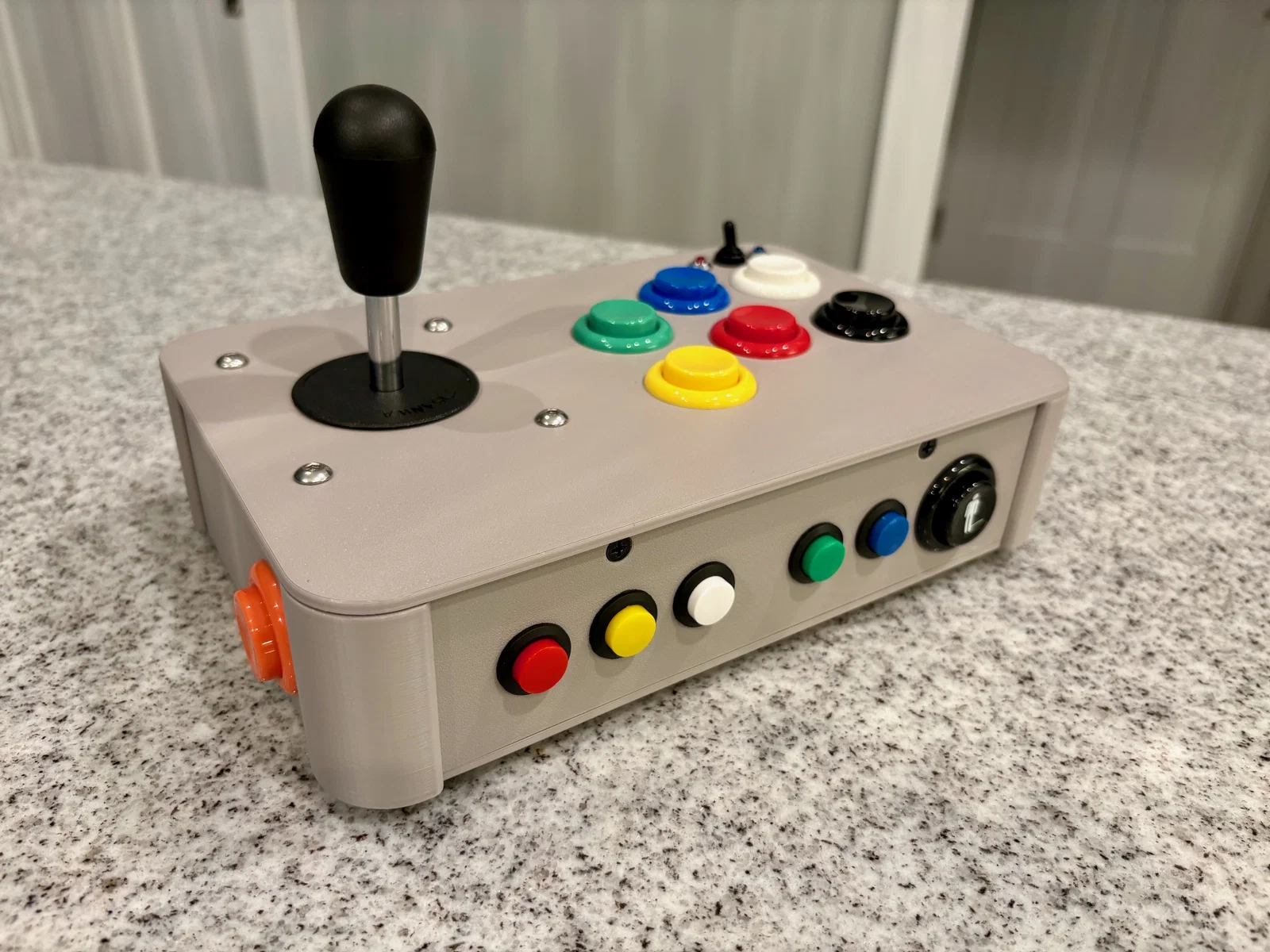

Mình đã đính kèm file F3D mới nhất nếu bạn muốn chỉnh sửa theo ý thích, cũng như các file STL để in cho tiện. Ảnh sản phẩm hoàn thiện trong bài là mình in bằng nhựa Prusament Urban Grey PETG.

Chúc các bạn làm vui vẻ, tử tế với nhau và tận hưởng thành quả nhé!!
