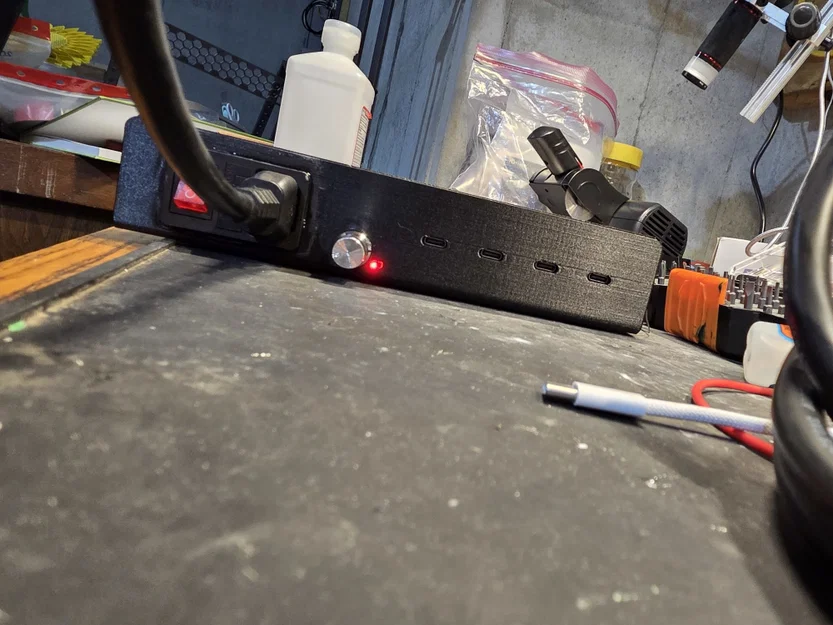

10 Inch Rack USB-C PDU tích hợp quạt làm mát
Remix từ PDU USB-C cho Rack 10 Inch Tác giả Ozpyn_3500342
- Lượt tải
- 2
- Lượt thích
- 1
- Lượt coi
- 62
- Bản remix
- 0
- Bình luận
- 0
File 2 1,8 MB
- usb-c-pdu-10-inch-rack_-_Base_1780482321.stlSTL · 1,1 MB
- usb-c-pdu-10-inch-rack_-_Cover_1780482322.stlSTL · 773,4 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #396286
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
- Thẻ
Mô tả

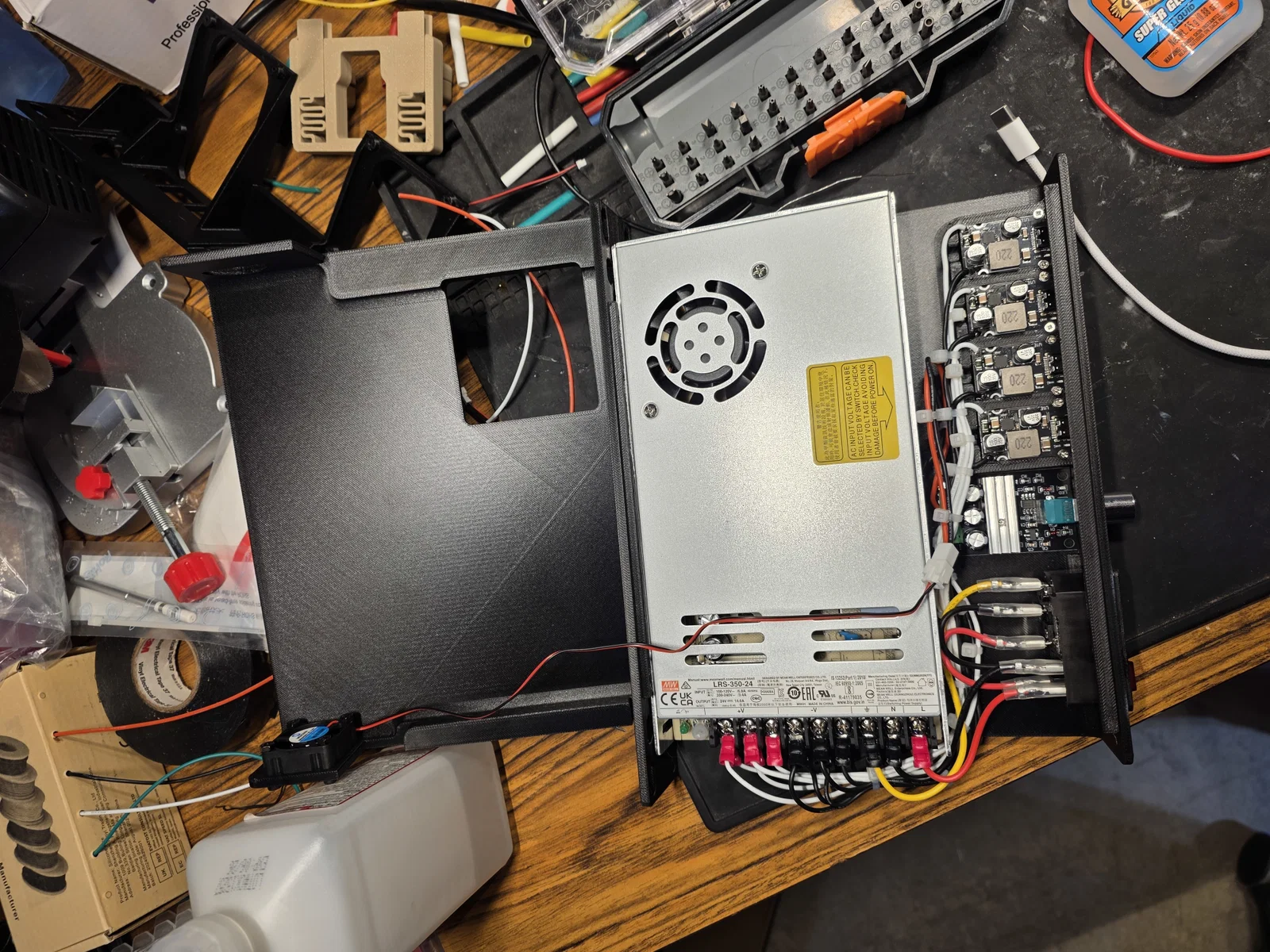

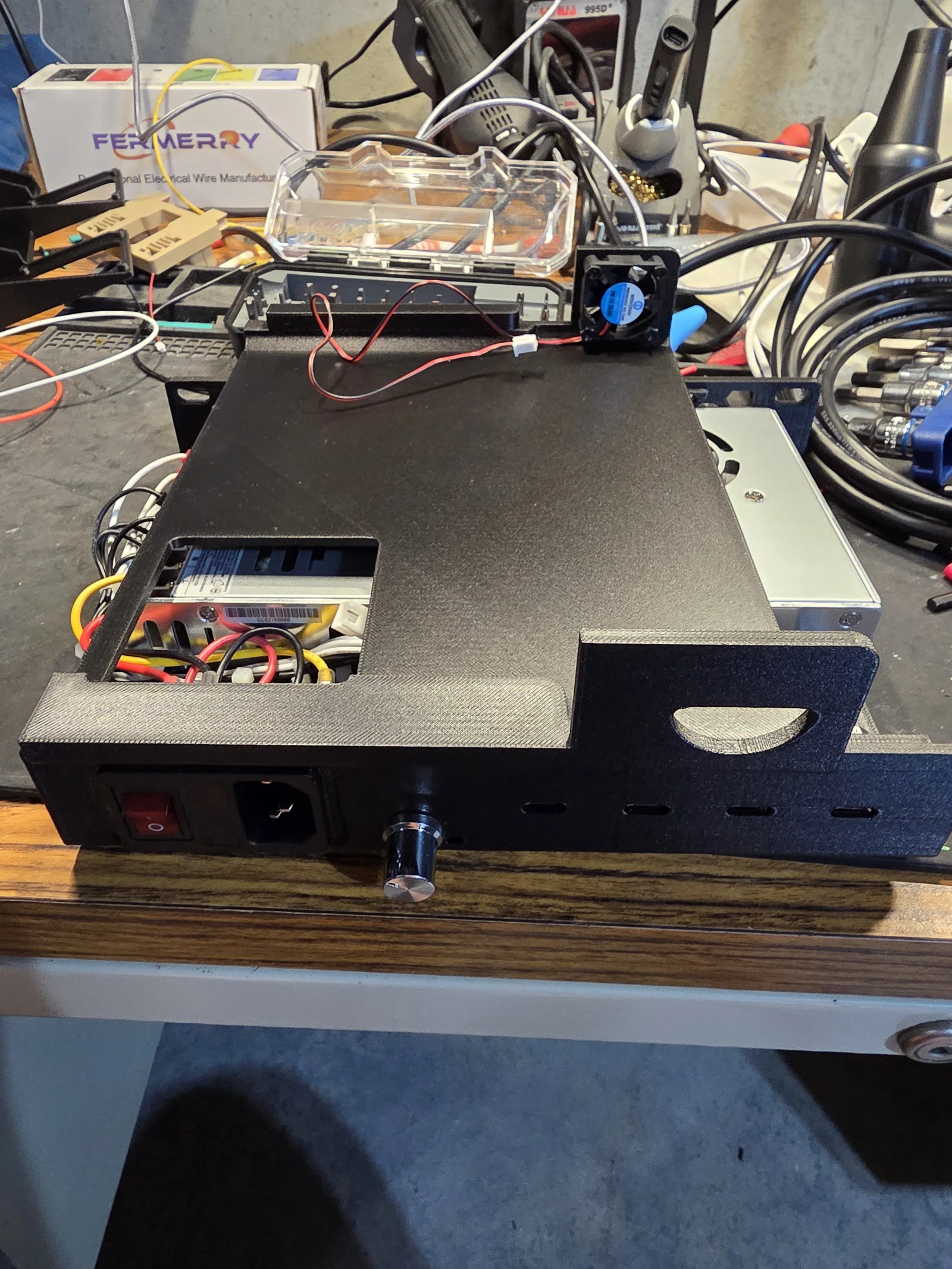

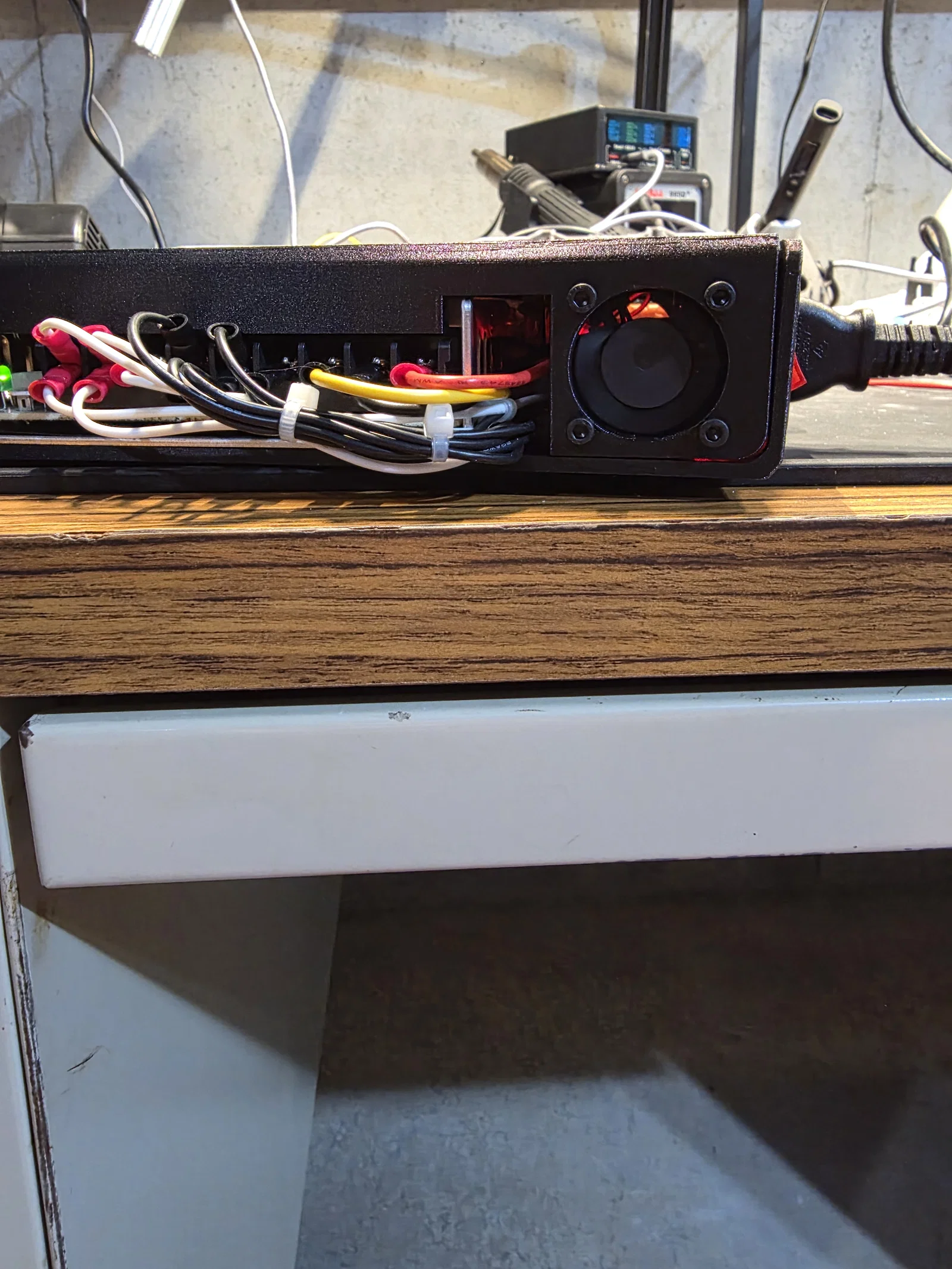

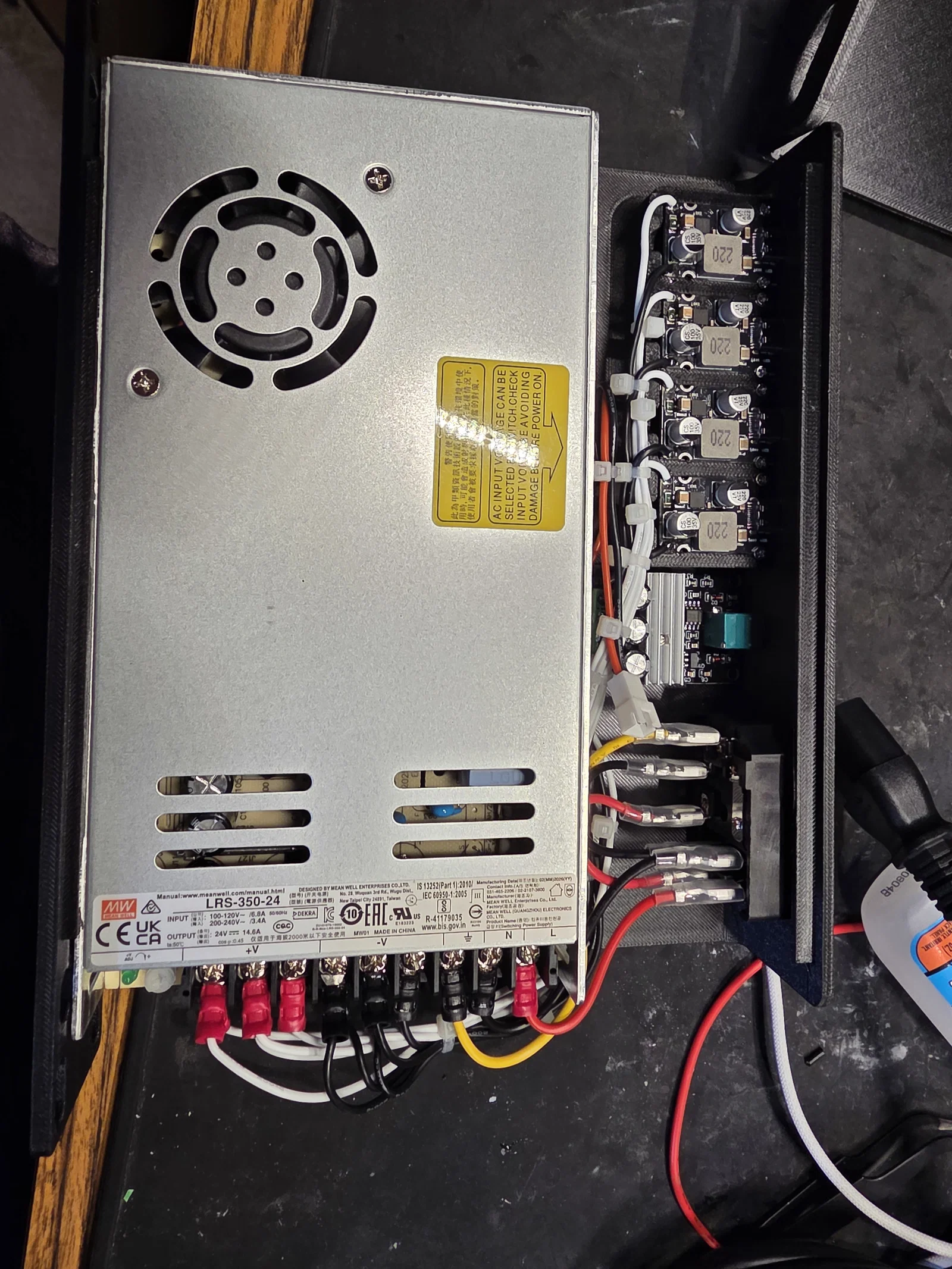

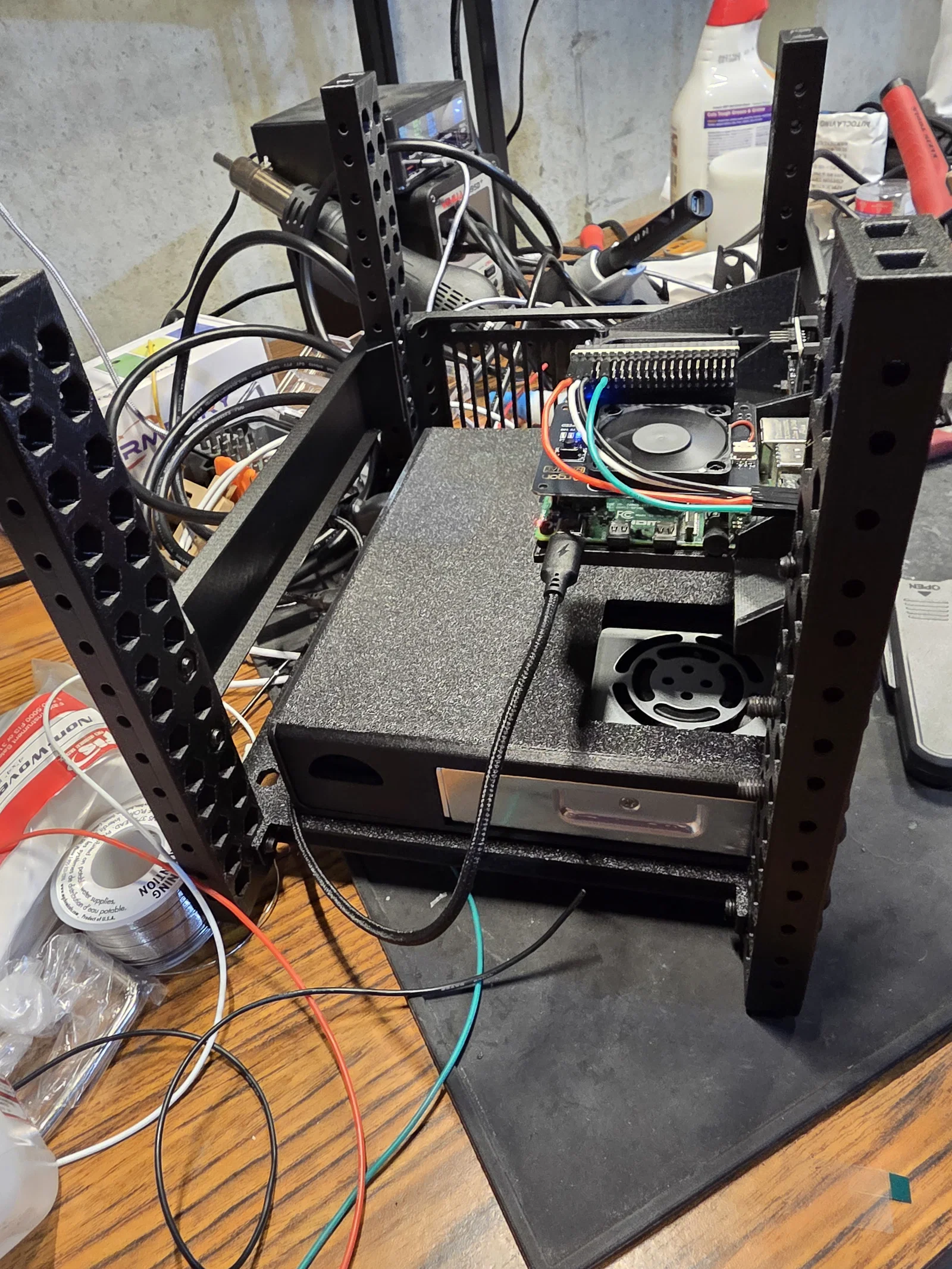

Mình đã tinh chỉnh lại thiết kế gốc để gắn vừa quạt 3010 giúp thổi mát các bộ điều khiển USB-C. Ngoài ra, mình có thêm vị trí để lắp bộ điều khiển DC nếu quạt của bạn hỗ trợ, cùng với đó là lỗ thoát khí cho quạt nguồn thay vì để khí nóng luân chuyển bên trong.
Trong cấu hình của mình, bộ điều khiển hoạt động giống như một công tắc hơn vì quạt WINSINN không chạy ổn định nếu để duty cycle dưới 100%. Sắp tới mình dự định lắp thêm tản nhiệt cho các cuộn cảm USB-C để hỗ trợ tản nhiệt tốt hơn.
Nếu bạn không cần dùng bộ điều khiển DC, bạn có thể sử dụng file gốc của tác giả ban đầu. Mình sử dụng quạt 3010 thông thường để làm mát. Với bản remix này, mình cố định bộ điều khiển DC bằng vít tự ren M2 x 6 cùng với đệm nhựa M2 để tạo khoảng cách với đế, và dùng vít M3 x 16 SHCS để gắn quạt vào nắp che.
Quạt 3010: WINSINN 30mm 24V Fan
Bộ điều khiển DC: Acxico 6-28VDC 3A 80W PWM
Thông số in
- Định dạng
- stl
- Số file mô hình
- 2
- Tổng dung lượng
- 1,8 MB
- File lớn nhất
- 1,1 MB
