Giải pháp lắp đặt cho USBTO3DO-FZ1 ODE

Giới thiệu

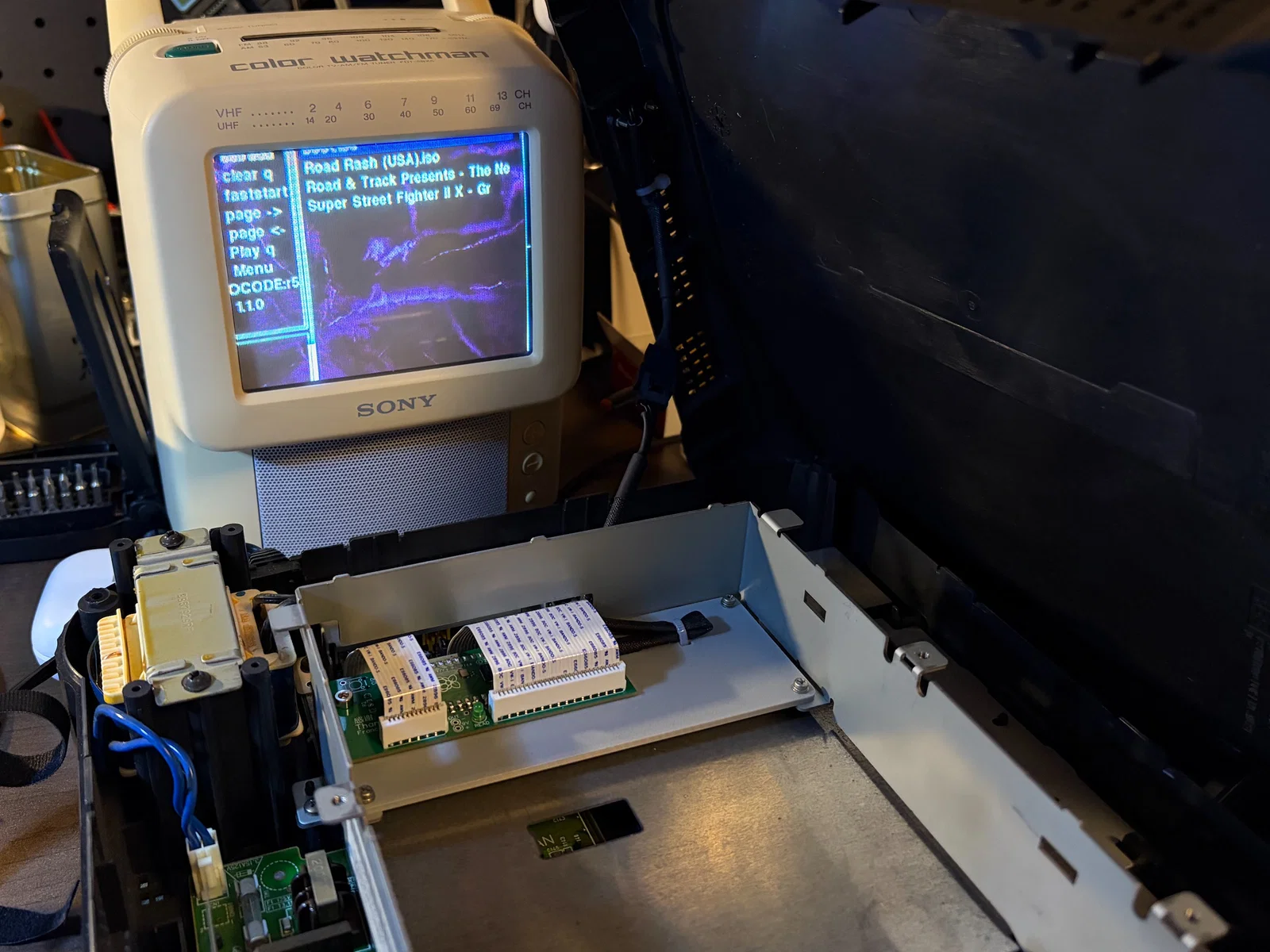

Đây là giải pháp giá đỡ đơn giản để lắp đặt USBTO3DO-FZ1 cho dòng máy Panasonic 3DO FZ-1 (PCB do tzwmx thiết kế, dựa trên SataTo3DO nguyên bản của FCare) vào khung kim loại của ổ đĩa quang gốc.

Có sẵn các lỗ xỏ dây rút phòng trường hợp bạn cần cố định các dây cáp đầu ra.

In ấn

Đặt in nằm phẳng trên bàn in.

Hướng dẫn lắp đặt

Tháo lớp vỏ bọc phía trên của ổ đĩa bằng cách mở các ngàm cài.

Tháo 4 con ốc từ các thanh giằng (ốc có thể rất chặt, bạn cần dùng tua vít có kích thước vừa khít để tránh làm hỏng ốc).

Rút hai sợi cáp ribbon từ phía bo mạch chủ của máy 3DO.

Tháo toàn bộ ổ đĩa gốc cùng với các cáp ribbon đi kèm bằng cách tháo 5 bộ ốc M2 có vòng đệm.

Tại bước này, hãy hoàn tất mọi công đoạn hàn cần thiết trước khi lắp giá đỡ vào bo mạch ODE!

Lắp cáp ribbon vào ODE. Lưu ý đặt đúng chiều.

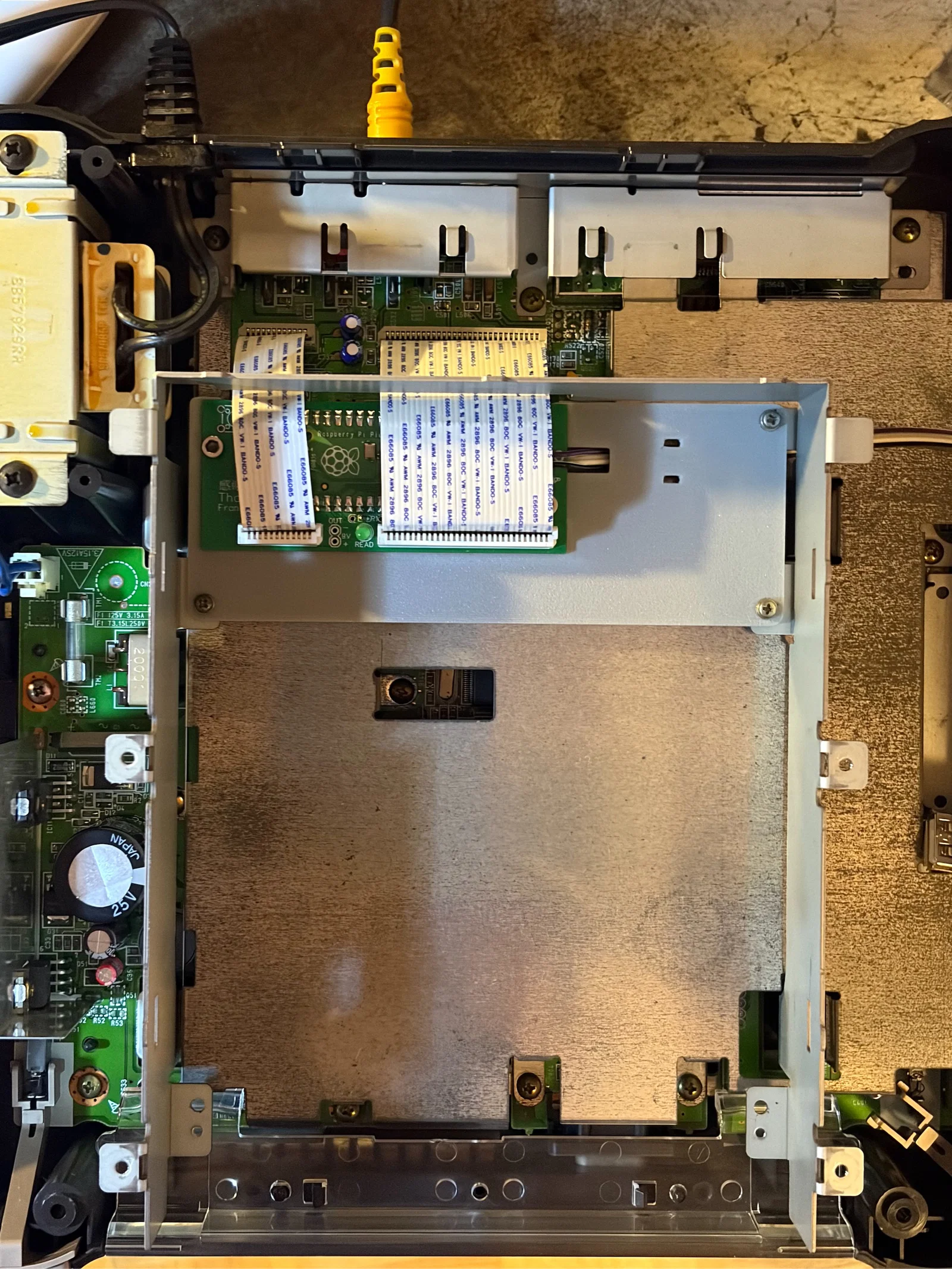

Gắn bo mạch ODE vào chi tiết đã in bằng ốc và đai ốc M3 mà bạn có.

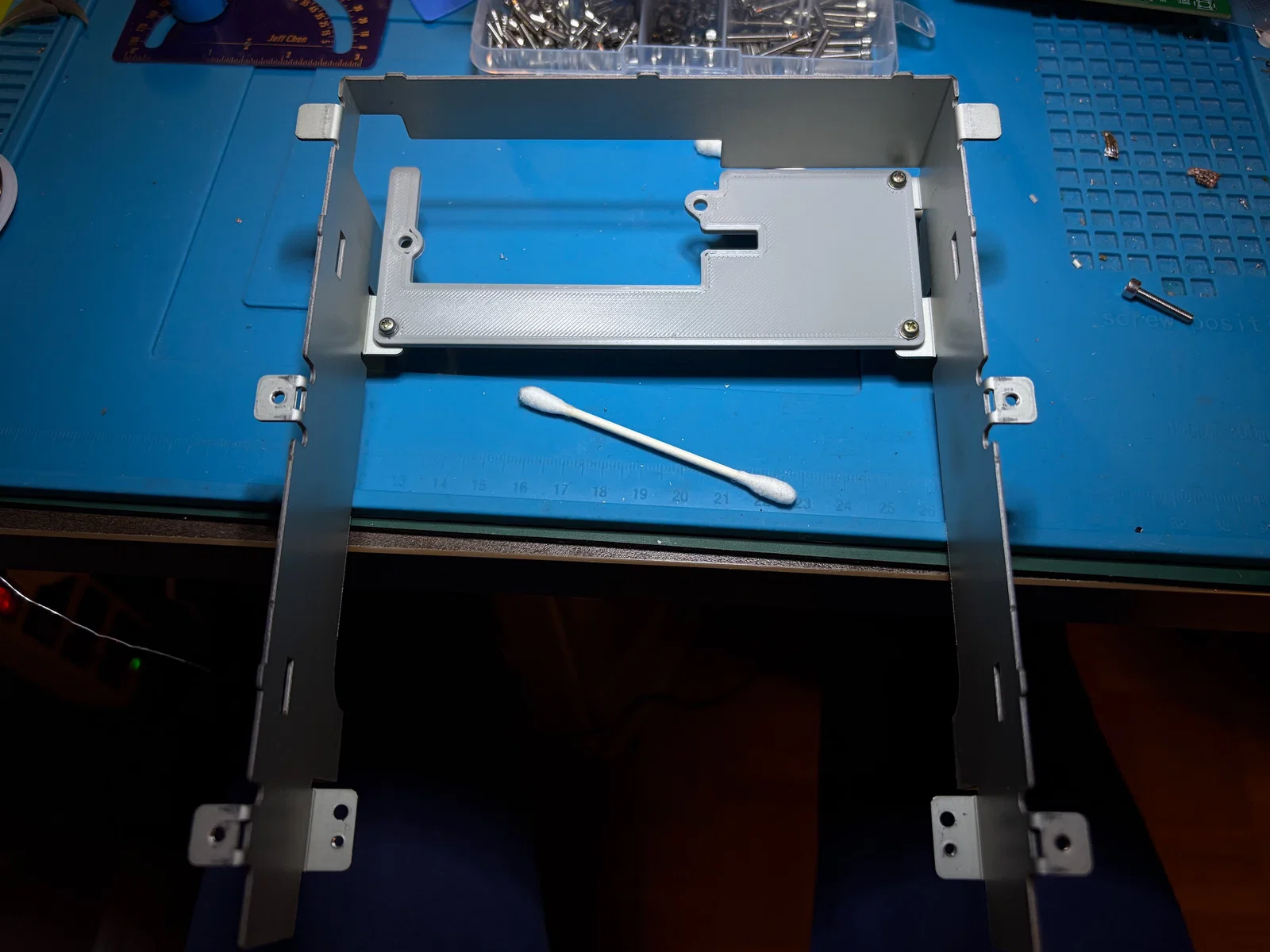

Lắp chi tiết này trở lại khung kim loại của ổ đĩa bằng 3 trong số 5 con ốc và vòng đệm ban đầu.

Lắp lại các thanh giằng và lớp vỏ bọc kim loại.
