Case bảo vệ Heltec T1096-E (Hỗ trợ ăng-ten)

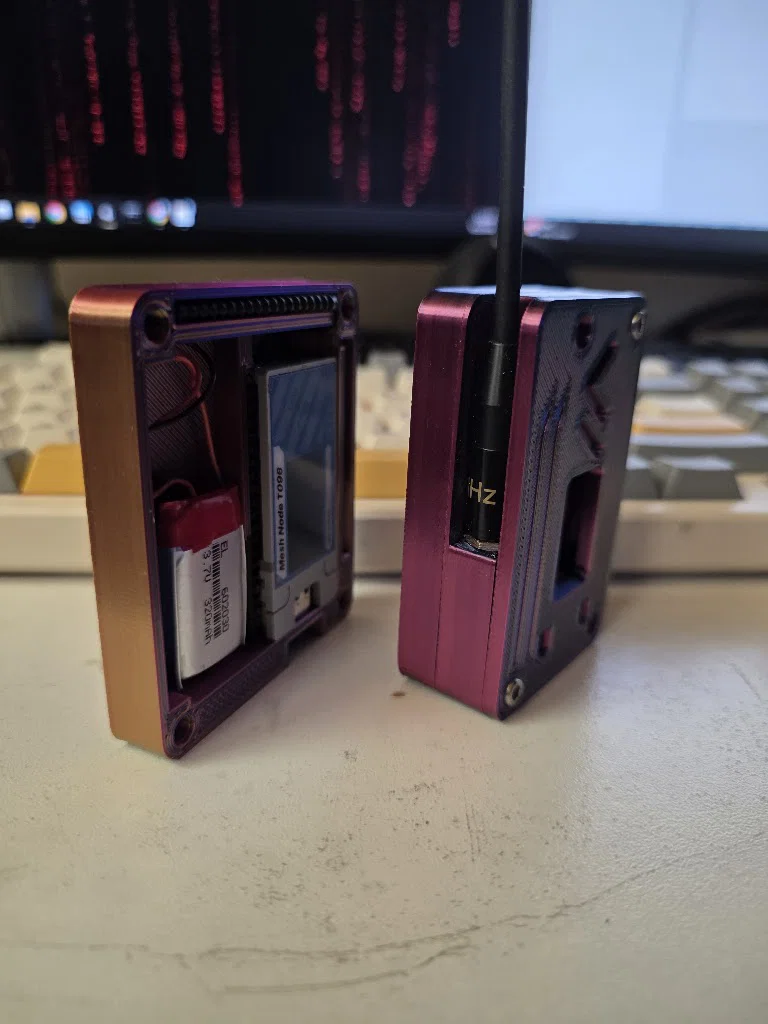

Lại thêm một chiếc case cho T096 nữa đây.... T1096-E

Mình đang cố gắng tạo ra chiếc case nhỏ gọn và tiện dụng nhất. Tất cả gom lại làm một, gọn gàng và mỏng nhẹ.

Mấy cái này vẫn đang trong giai đoạn thử nghiệm alpha, mình chỉ muốn làm nhanh một cái gì đó cho thiết bị mới này thôi.

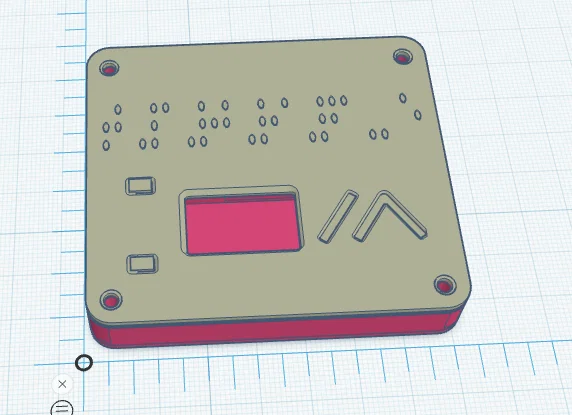

Mọi người cho mình xin ý kiến, góp ý, chia sẻ sản phẩm sau khi in và thông số in nhé. Mấy cái này mình tự dựng bằng tinkercad nên... ờ thì, mọi người thông cảm nha.

Mình không có thông số in cụ thể vì đây đều là các bản mẫu và in nhanh. Mình khuyên dùng PETG hoặc chất liệu nào cứng cáp hơn PLA lụa (silk PLA).

Thông số mình đang dùng là nozzle 0.6mm với chiều cao lớp in 0.16mm. In ở 0.3mm thì vẫn ổn.

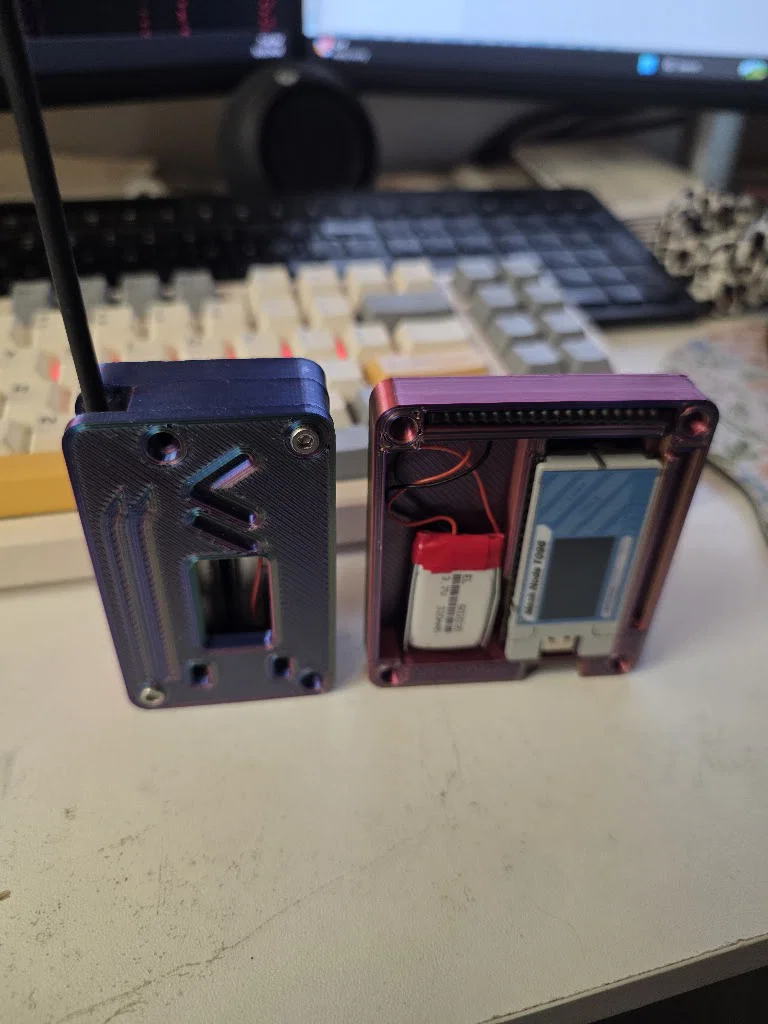

Độ khít (dung sai) khá chặt, mọi người nhớ đưa mặt cổng USB vào trước ở góc 45 độ rồi mới nhấn mặt ăng-ten vào sau.

T096 Mini 1k

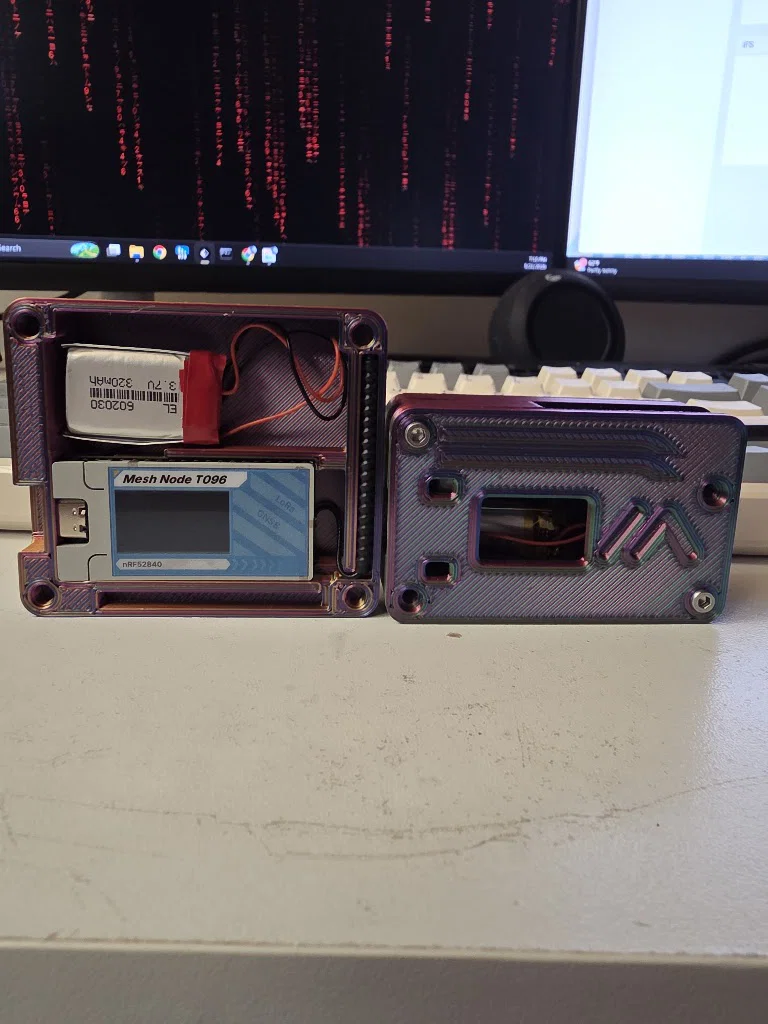

• Ngăn pin dựa trên kích thước pin pouch 802550. (kích thước khoang chứa pin thực tế là 28x55x9.973)

• Dùng ốc M3x20mm và 4 đai ốc (nut) hoặc ốc cấy (threaded insert)

• Case gồm hai phần.

Phần cứng

Ốc vít M3. Mình dùng mấy cái có sẵn trong nhà thôi. Thiết kế này hợp với đầu ốc lục giác chìm (socket cap) nhưng đầu bằng (countersunk) trông cũng khá ổn. Có thể bạn sẽ cần cắt ngắn bớt ốc hoặc tự tùy chỉnh lại. Dùng ốc cấy (threaded insert) có vẻ là giải pháp tối ưu hơn đấy. Cho mình biết ý kiến của mọi người nha!?!
