Giá đỡ phòng thí nghiệm Open Lab Retort Stand - FreeCAD

Giới thiệu

Đây là mẫu giá đỡ phòng thí nghiệm (retort stand) mã nguồn mở hoàn toàn, đi kèm với file CAD để bạn có thể dùng FreeCAD thay đổi các thông số chính như kích thước thanh đỡ. Mình không thích việc các thiết kế hiện có không có đối trọng để sử dụng thực tế trong phòng thí nghiệm, và cũng chẳng có file CAD gốc để chỉnh sửa, nên mình đã tạo ra dự án này để giải quyết các vấn đề đó. Các tính năng chính bao gồm:

1. Tương thích với tất cả các đường kính thanh đỡ phổ biến; mình đã xuất sẵn file cho loại 8mm, 10mm và 15mm là những kích thước thông dụng nhất.

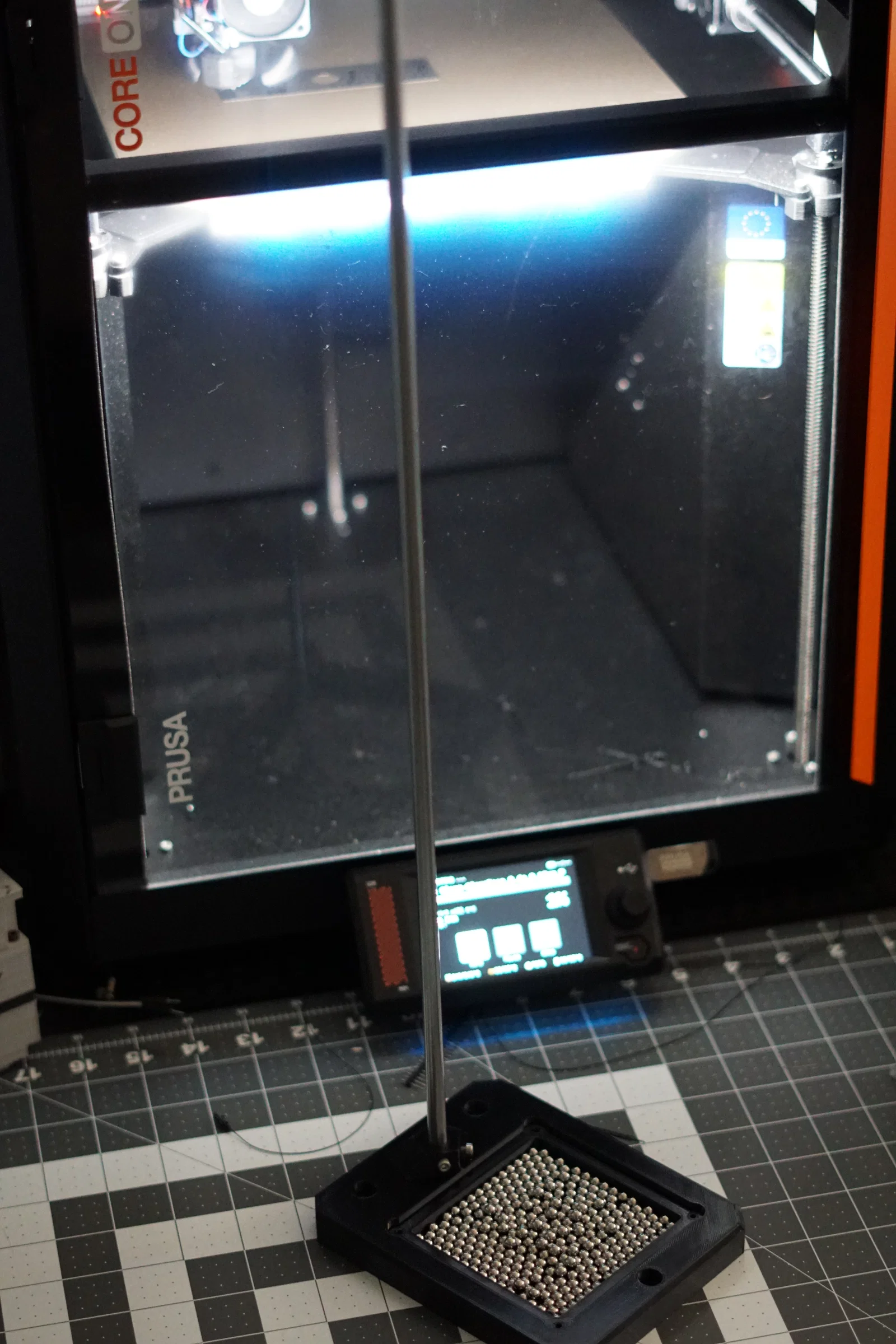

2. Có ngăn chứa ở phần đế để bỏ thêm vật nặng làm đối trọng, giúp chân đế vững chãi hơn.

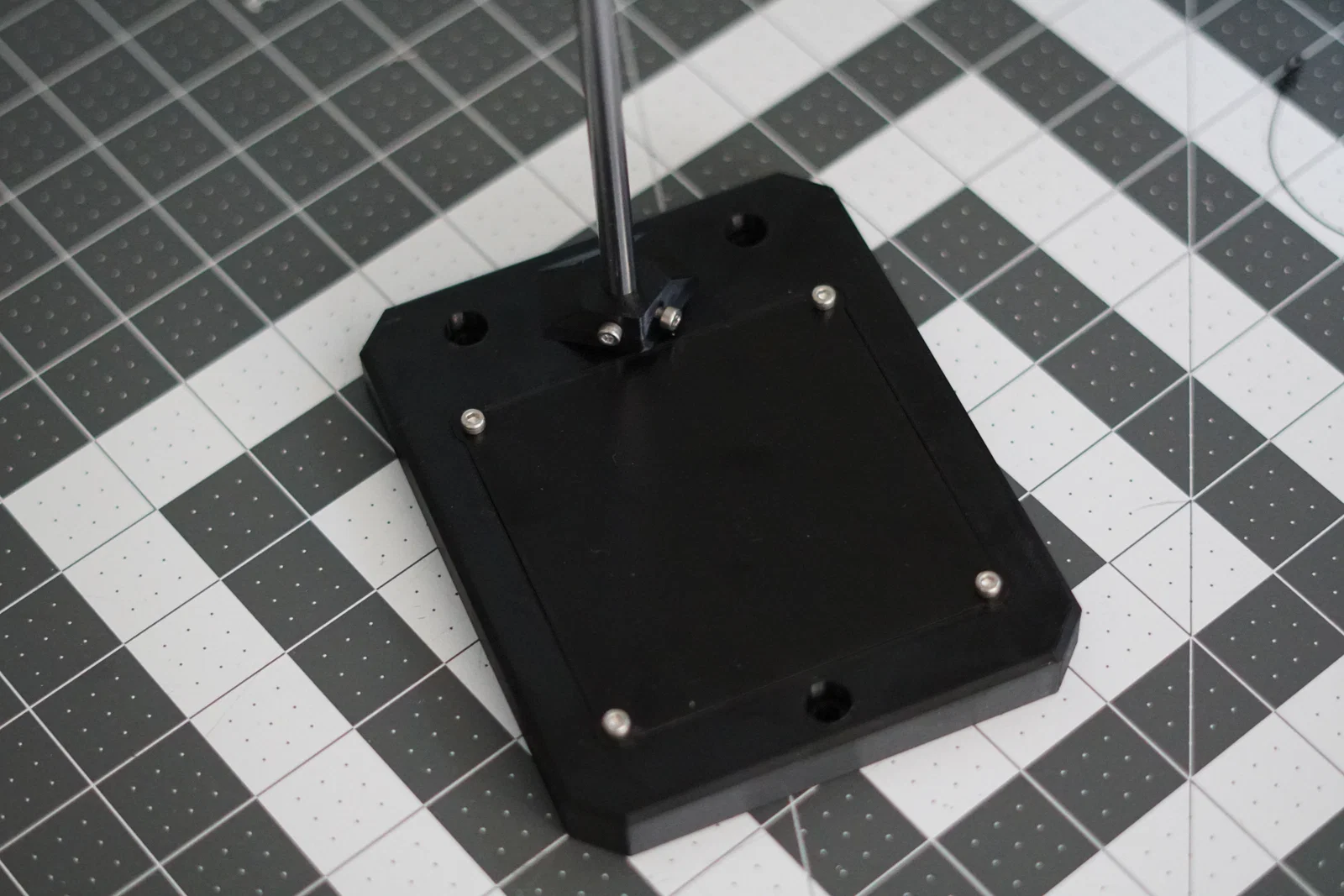

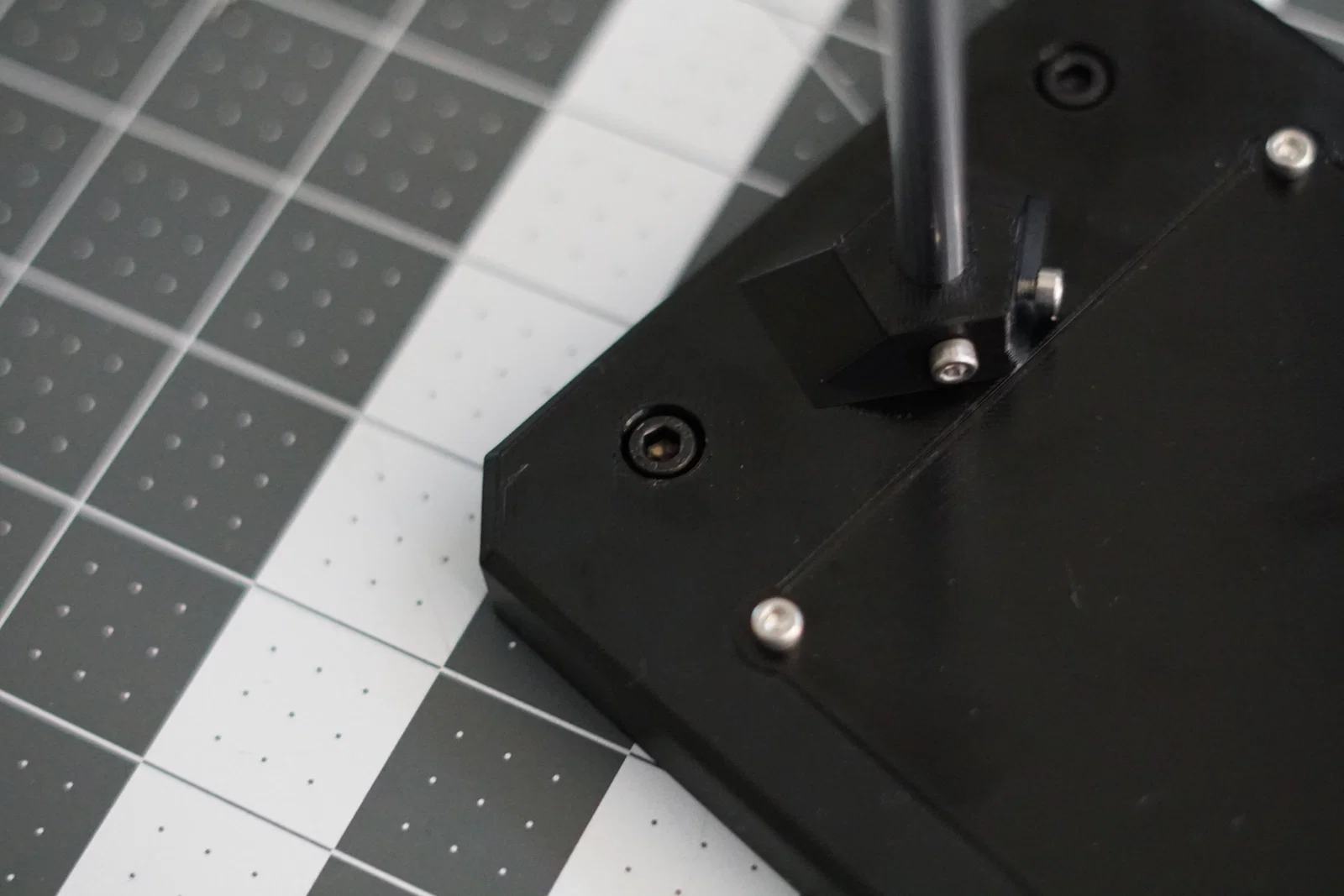

3. Các lỗ bắt vít M5 được thiết kế âm trên đế để bạn có thể bắt cố định xuống bàn nếu cần. Hướng dẫn thay đổi kích thước lỗ cho các loại ốc vít khác nằm ở bên dưới.
4. Tất cả các lỗ nhỏ đều có đường kính 2.75mm, cho phép vặn trực tiếp ốc M3 vào mà không cần ren cấy (threaded inserts) hay dụng cụ taro. Bạn có thể thay đổi thông số này trong phần cài đặt của FreeCAD.

Như đã nói, mình cung cấp sẵn file CAD để bạn tùy chỉnh theo nhu cầu riêng, vì mình nghĩ các thiết kế phần cứng "Mã nguồn mở" nên làm được điều này theo mặc định.

Mình khuyến khích bạn nên dùng nhựa PETG hoặc PA để in nếu dùng trong phòng thí nghiệm, vì chúng có khả năng kháng hầu hết các dung môi thông thường (ngoại trừ dung môi halogen).

Cách thay đổi đường kính thanh đỡ và các thông số khác

Trong FreeCAD, hãy tìm đến "VarSet" bằng cách nhấp chuột vào nó trong tab "Model" (nằm ở bên phải cửa sổ theo mặc định):

Bên trong "VarSet" có rất nhiều biến số, một số cái rất dễ hiểu, còn những cái khác sẽ có chú thích hiện lên khi bạn di chuột vào. Bạn chỉ cần nhấp vào trường thông số, nhập giá trị mới và thiết kế sẽ tự động cập nhật lại.

Đối trọng

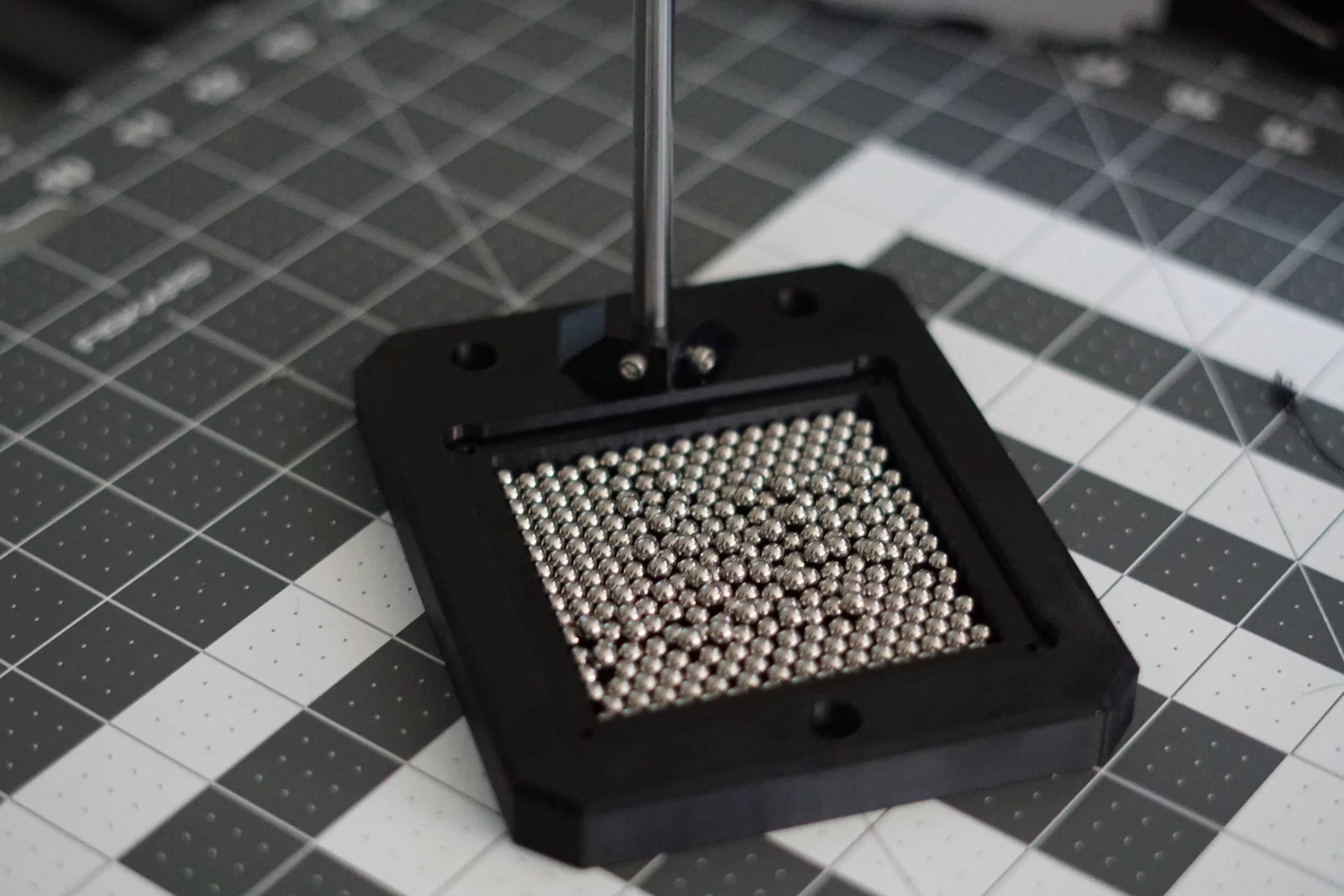

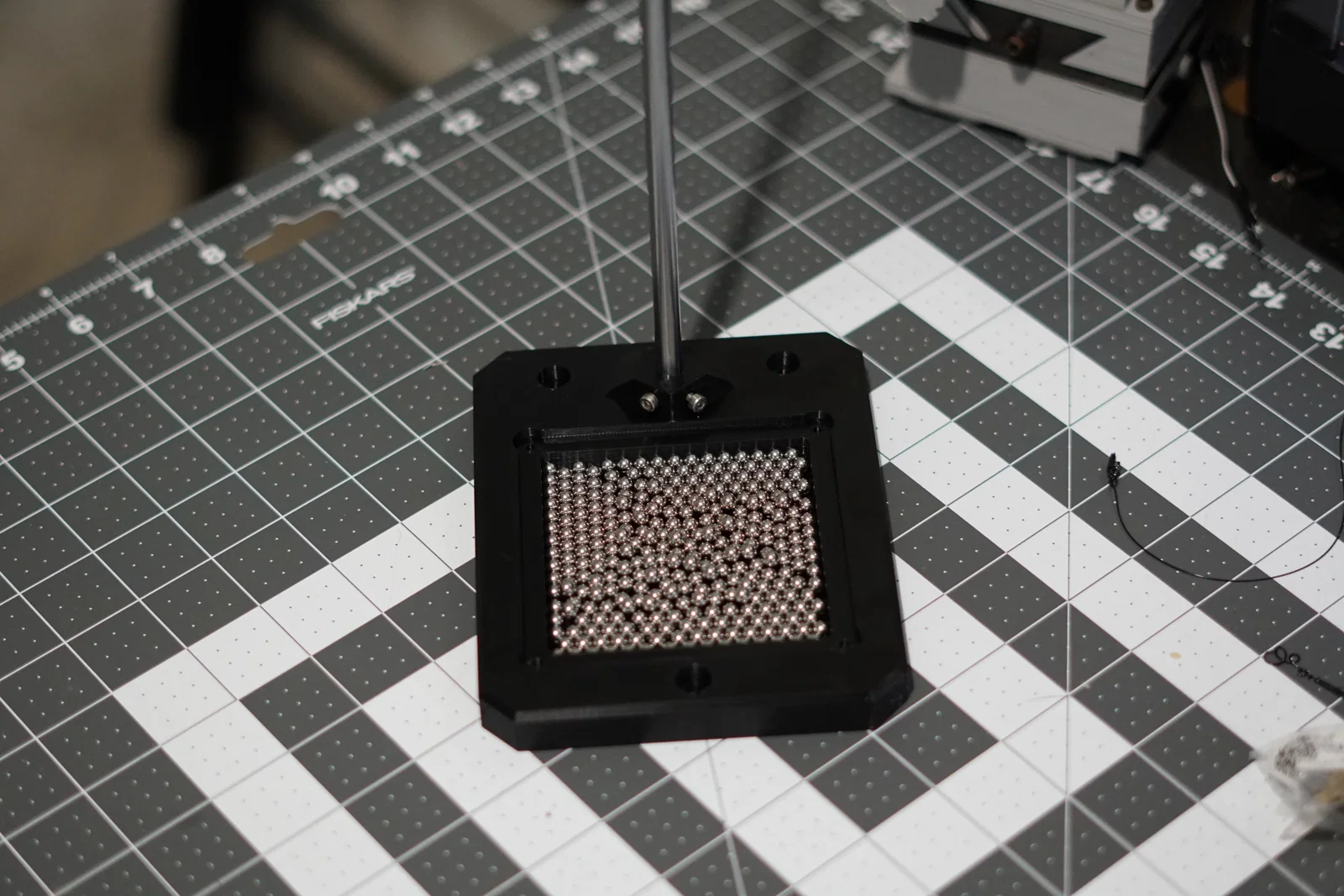

Phần đế có một ngăn chứa, bạn có thể thay đổi độ sâu và kích thước ngăn này trong "VarSet" để phù hợp với vật nặng mà bạn muốn bỏ vào. Mình đã sử dụng các viên bi thép 5mm, nhưng chì cũng rất hiệu quả, rẻ và dễ tìm.

Lỗ bắt vít cố định

Bạn có thể nhấp đúp chuột vào thao tác "Hole" trong FreeCAD như hình dưới đây. Trong menu đó, bạn có thể thay đổi thông số lỗ bắt vít tùy theo loại ốc vít mà bạn muốn dùng để gắn chân đế lên mặt phẳng.

Cập nhật trong tương lai

Mình dự định sẽ phát triển bộ sản phẩm này thành một hệ sinh thái thiết bị phòng thí nghiệm, tương tự như các dự án khác mà mình đã đăng tải tại đây và trên GitHub (link bên dưới). Nếu bạn muốn đóng góp, hãy liên hệ với mình, mình rất sẵn lòng chia sẻ quyền truy cập trên GitHub hoặc cùng tham gia phát triển CAD.
