Hephaestes38, bàn phím cơ Bluetooth low profile 38 phím công thái học

Hephaestes 38

Hephaestes38 là mẫu bàn phím cơ công thái học split unibody với 38 phím, thiết kế low profile. Mình dự định dùng nó với layout Hands Down promethium, nhưng các bác cứ tùy ý thay đổi theo sở thích nhé! Bàn phím cũng đã tích hợp ZMK studio nên việc chỉnh sửa cực kỳ tiện lợi.

---

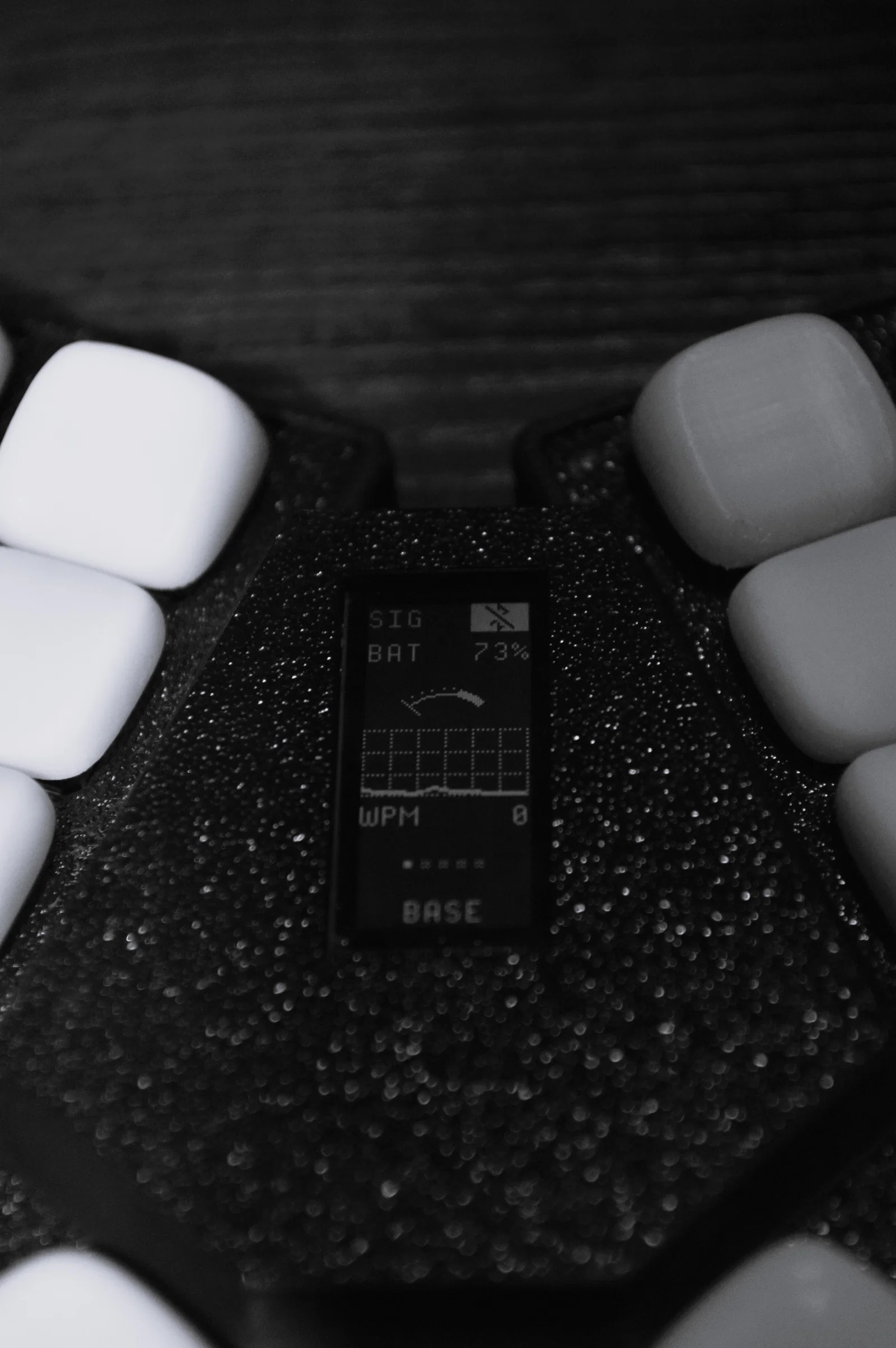

Bàn phím sử dụng Nice!Nano cho kết nối không dây, đồng thời hỗ trợ màn hình E-paper Nice!View để theo dõi layer, dung lượng pin hay bất cứ thông tin nào các bác muốn hiển thị.

---

PCB

Tất cả các file để tự in PCB, hướng dẫn chi tiết và firmware đều có sẵn trên Github của mình tại DeppressedCabbage/Hephaestes38: custom sheild module for my keyboard

Nếu các bác muốn mua PCB đã ráp sẵn hoặc nguyên bộ bàn phím hoàn chỉnh, các bác có thể ghé qua đây nhé:

https://conturakeyboards.com

---

Danh sách linh kiện (BOM)

Ngoài ra, các bác cần chuẩn bị thêm những thứ sau:

• 38x SMD diodes (1N4148W)
• 38x Kailh Choc Hotswap Sockets
• 38x Kailh Choc V1 Switches
• 1x Nice!Nano
• 2× Cặp header và socket cho N!N (mình dùng loại easy solder machine headers, nhưng dùng mil-max sockets cũng ổn áp nhé)
• (tùy chọn) 1x Nice!View
• (tùy chọn) 1x Pin Lipo (301230)
• (tùy chọn) 1x Công tắc nguồn (PCM12)
• (tùy chọn) 1x Nút Reset (PTS526)
• (tùy chọn) Chân đế cao su để chống trượt (mình dùng loại 3mm x 10mm, nếu các bác không dùng case thì cũng không quan trọng lắm)
