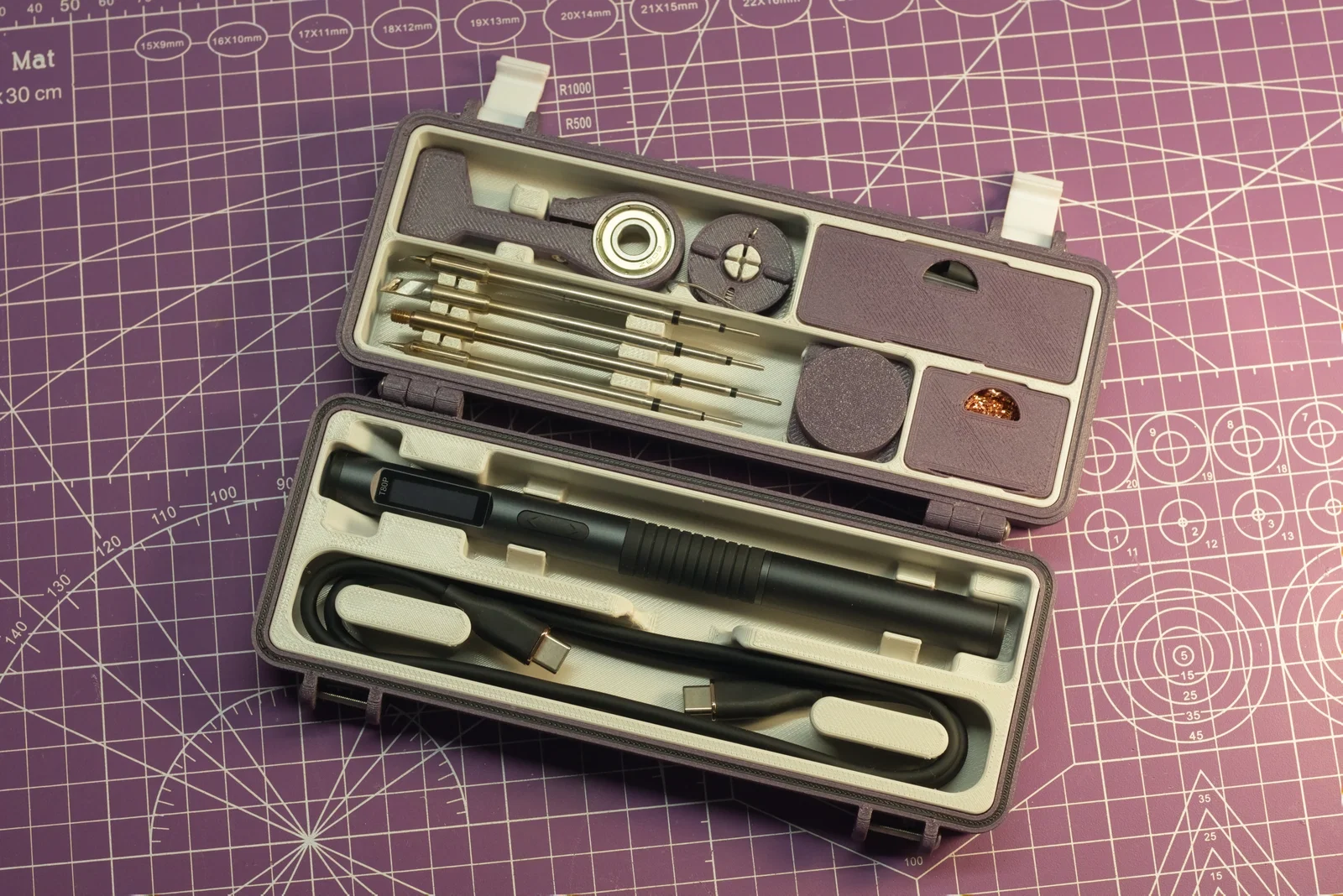

Alientek T80P Case Revamped - Phiên bản cải tiến
Hộp đựng tối ưu hóa cho mỏ hàn T80P, được nâng cấp với các khay chứa có cơ chế đàn hồi thông minh, ngăn nắp chuyên dụng và khả năng lưu trữ linh hoạt giúp sắp xếp dụng cụ gọn gàng, tiện lợi hơn hẳn các phiên bản trước đó.
Mô tả
Đây là hộp đựng được cải tiến tốt hơn, dựa trên mẫu hộp kỹ thuật (parametric rugged box) rất được ưa chuộng của Whity. Lấy cảm hứng từ các mẫu case T80P hiện có, mình đã thiết kế lại hoàn toàn các phần khay bên trong từ đầu, giữ lại những ưu điểm và loại bỏ những điểm bất tiện.
Danh sách các cải tiến so với mẫu case của vrsn3ptoh:
- Có rãnh ngón tay để lấy mỏ hàn ra dễ dàng hơn.
- Cơ chế đàn hồi (compliant mechanism) để giữ mỏ hàn chắc chắn.
- Cơ chế đàn hồi để giữ chặt hũ đựng nhựa thông nắp vặn của crhou1.
- Cơ chế đàn hồi để giữ an toàn tối đa 4 mũi hàn.

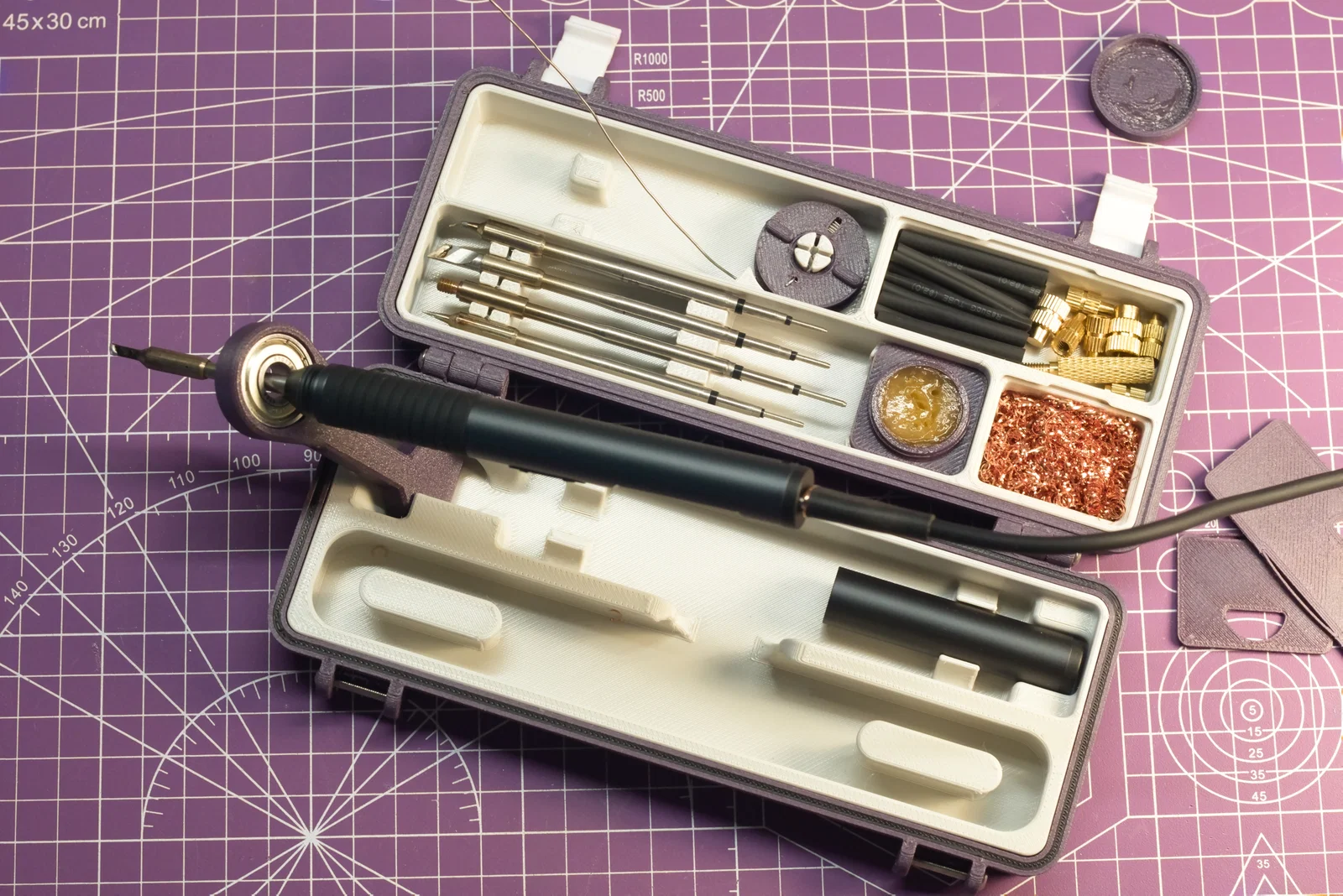

- Có 2 ngăn có nắp để đựng đồ linh tinh, hoặc nhét đầy miếng bọt biển vệ sinh đầu hàn. Nắp đậy giúp ngăn bụi bẩn từ miếng bọt biển vương vãi khắp hộp.
Đã test in bằng nhựa ASA và PETG. Phần giữ mũi hàn và giữ hũ nhựa thông có thể sẽ hơi khó hoạt động tốt với các loại vật liệu quá cứng như PLA.
Bao gồm 2 phiên bản vỏ ngoài: một bản mỏng hơn tối ưu cho dự án này và một bản dày hơn lấy trực tiếp từ trình tạo Parametric Rugged box của mình.
Một số phụ kiện không phải do mình thiết kế, như chân đế và hũ nhựa thông. Bạn có thể tìm thấy chúng trong các link remix được đính kèm.
Quan trọng!
Các khay bên trong không lắp vừa vào case của vrsn3ptoh vì case của mình được xây dựng dựa trên thiết kế gốc của Whity, vốn có kích thước hơi khác biệt một chút! Nếu bạn đang có sẵn case đó và muốn dùng khay của mình, bạn sẽ cần phải in lại toàn bộ hộp.
Danh sách vật tư (BoM):
| Phần cứng | Số lượng | Thành phần |
|---|---|---|
| M3x20 SHCS hoặc BHCS | 6 | Bản lề và khóa hộp |
| M3x14 hoặc M3x16 SHCS hoặc BHCS | 1 | Chân đế mỏ hàn |
| Vòng bi 608 ZZ hoặc 608 2RS | 1 | Chân đế mỏ hàn |
| Heat-set insert M3x5Dx4L | 1 | Chân đế mỏ hàn |
| Keo dán sắt (Superglue) | 1 | Lắp ráp cuộn thiếc hàn |
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
