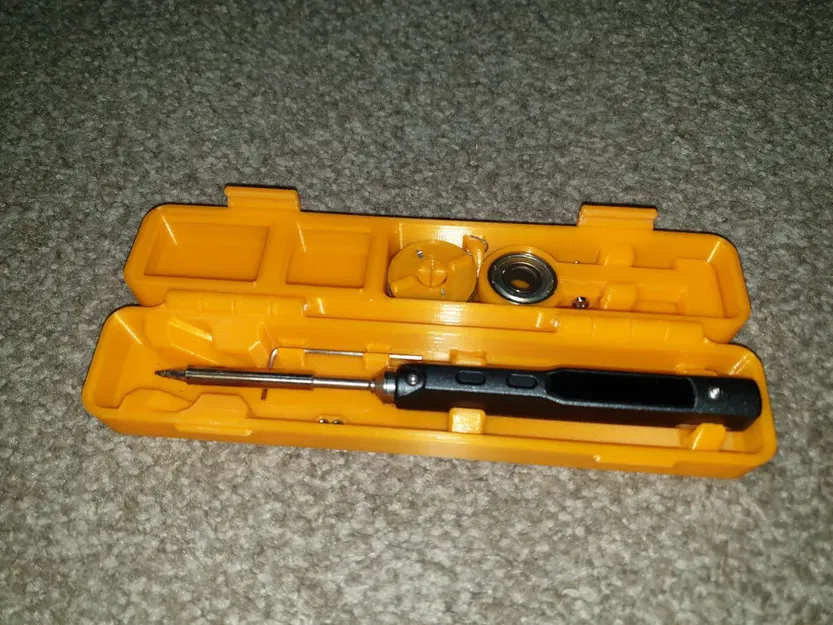

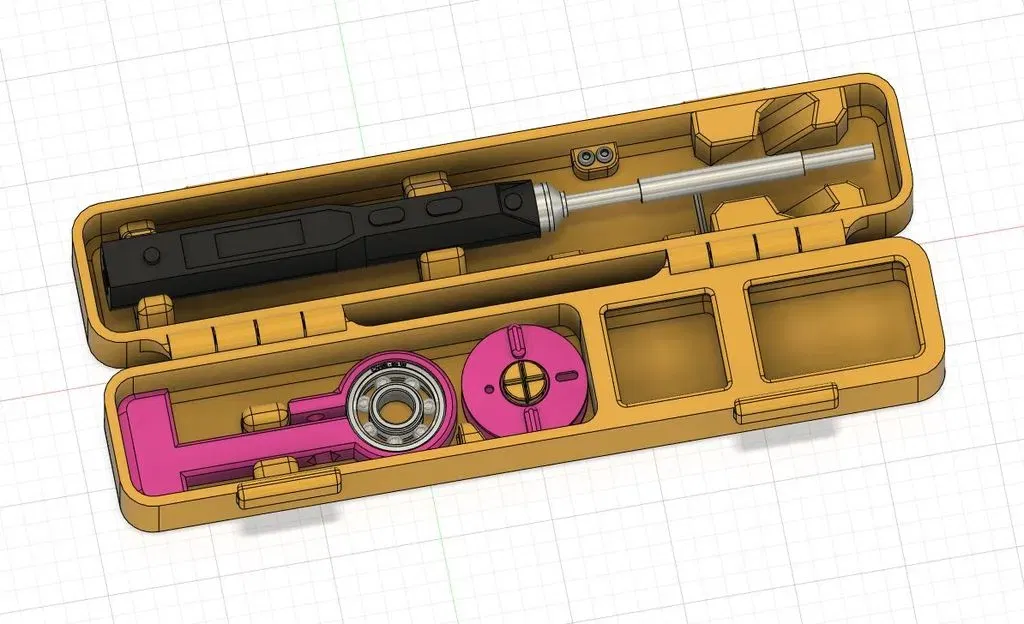

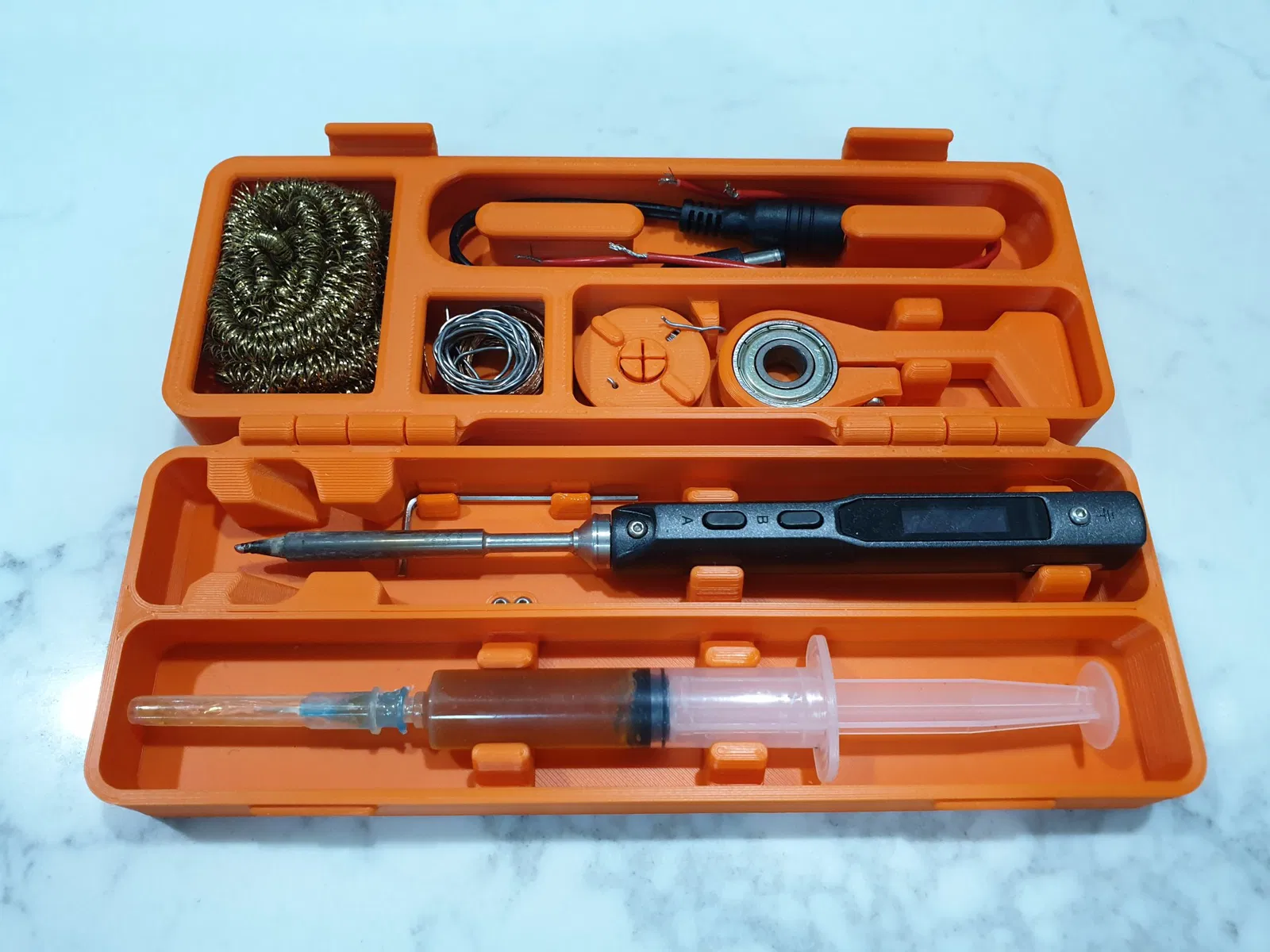

Hộp đựng cho Pinecil, TS100, TS101, TS80 & TS80p với nhiều tùy chọn

Disclaimer - Đây chỉ là thiết kế kỹ thuật số thử nghiệm. Thiết kế kỹ thuật số này chỉ dành cho mục đích học tập. Thiết kế kỹ thuật số này không dành cho sản xuất.

Chủ yếu dựa trên vỏ TS100 xuất sắc của Oleg Vint (Olvin) https://www.thingiverse.com/thing:4438787

Không cần hỗ trợ.

Đây là một bản in cấu trúc, tôi khuyên bạn nên có ít nhất 3 lớp và 50% - 80% độ đặc. Tránh PLA có phụ gia (lụa, gỗ, v.v.) vì chúng có xu hướng giòn hơn và có độ bám dính lớp thấp hơn.

Bản lề sử dụng sợi 1.75mm.

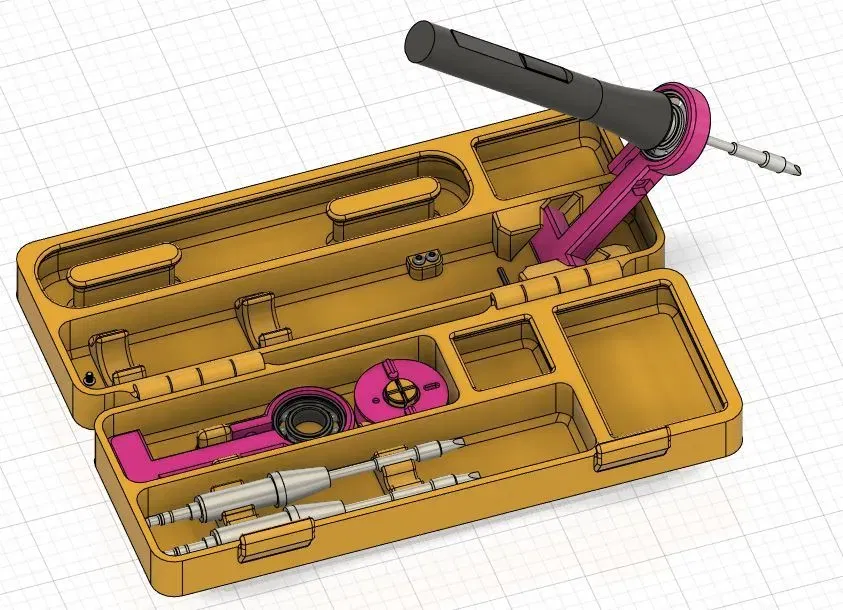

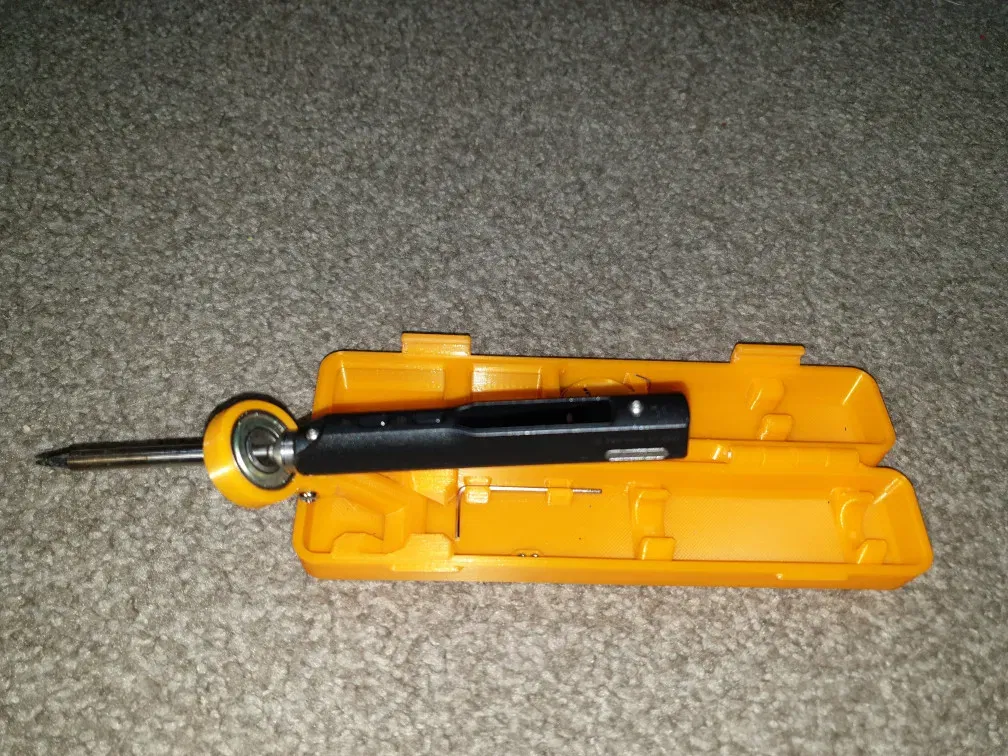

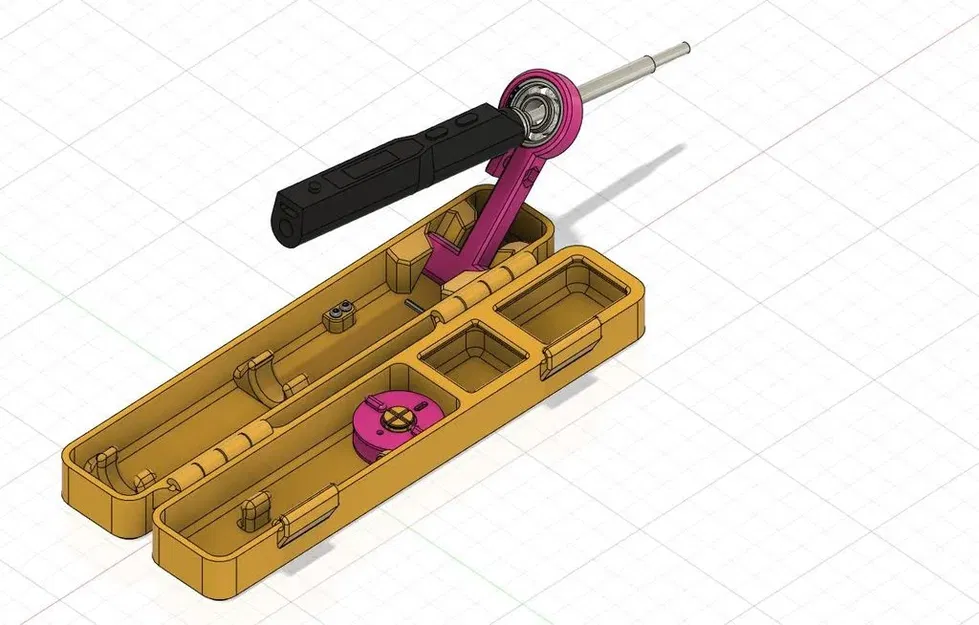

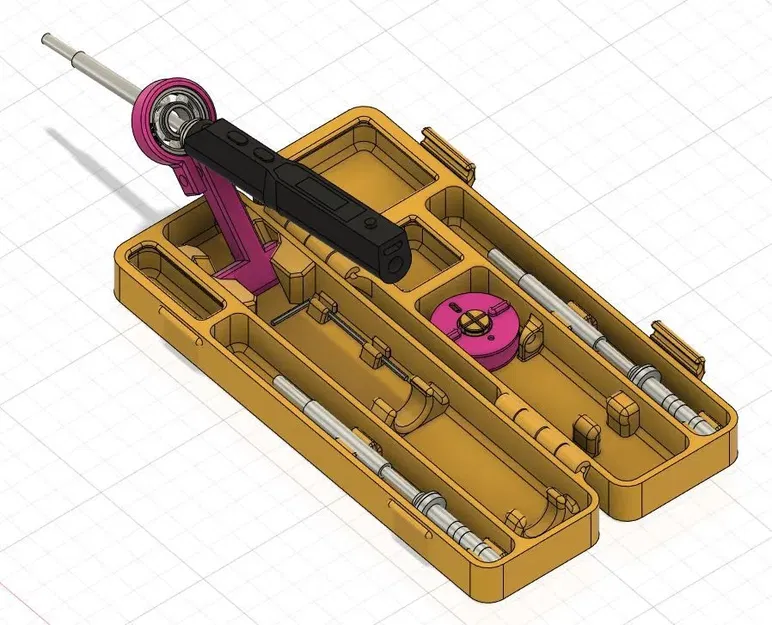

Giá đỡ sử dụng vòng bi 608, đai ốc và bu lông M3. (Sẽ đề xuất vòng bi 6900 cho TS80).

Gắn 2 phần của cuộn hàn lại với nhau bằng keo siêu dính.

Lịch sử

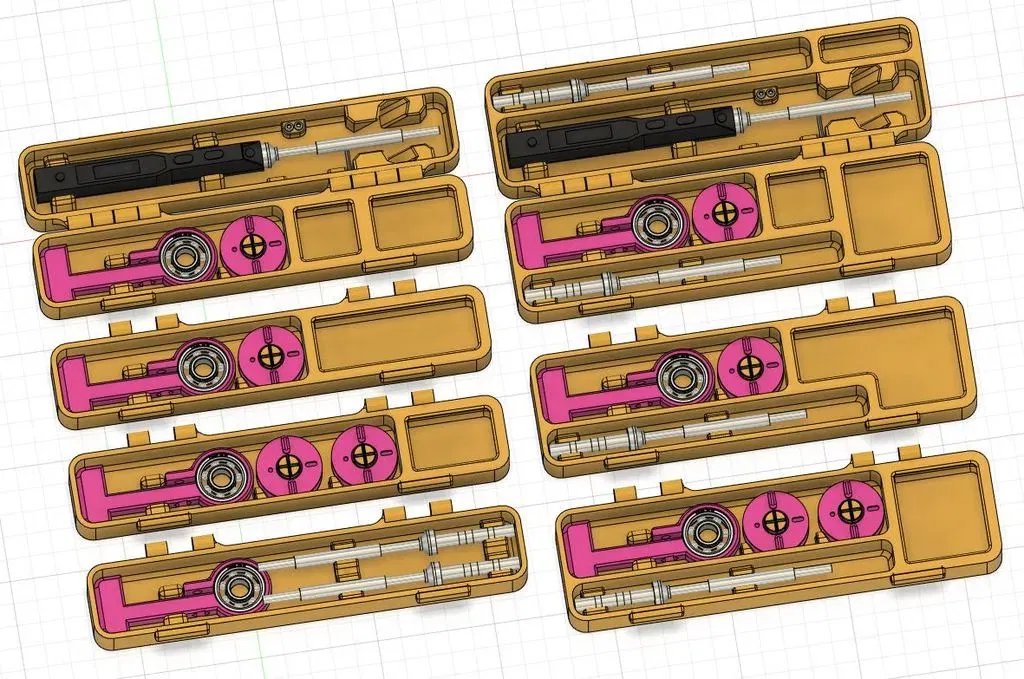

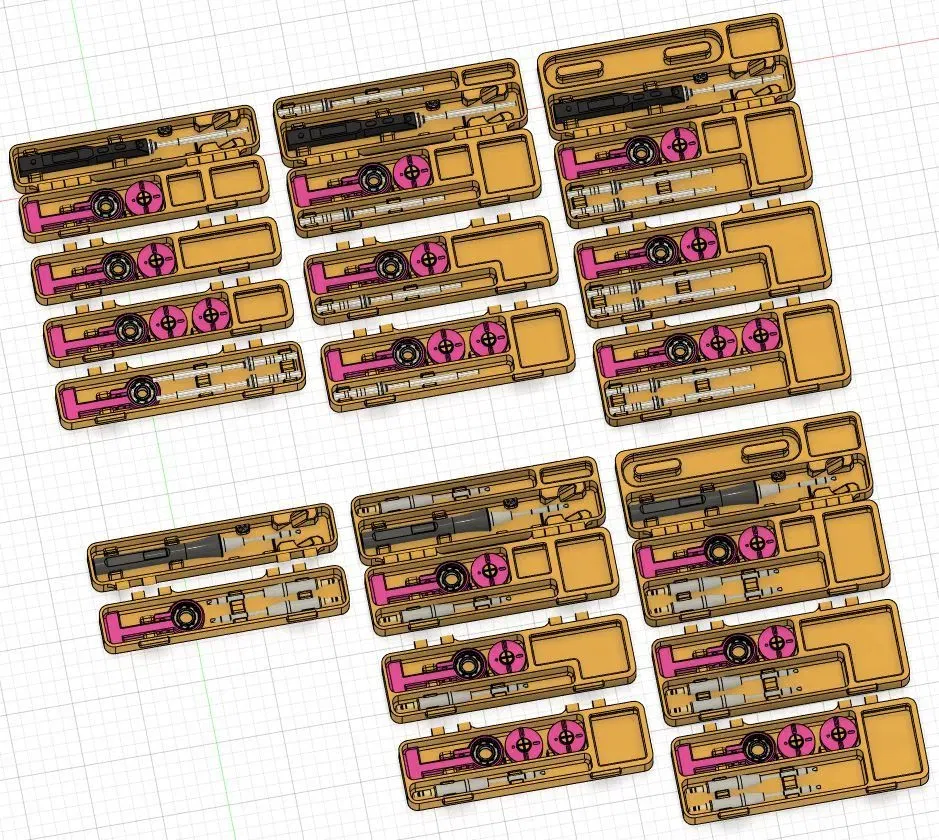

Cập nhật: 28/01/2023 - Nhiều sửa lỗi nhỏ cho các mô hình, điều chỉnh để cải thiện độ bền và khả năng in, thêm một số tùy chọn vỏ mới cho tất cả các phiên bản.

Cập nhật: 16/01/2023 - Thêm phiên bản mạnh hơn của giá đỡ, sau nhiều năm sử dụng, giá đỡ của tôi đã phát triển một số vết nứt ở một số chỗ, vì vậy tôi đã làm một phiên bản cứng cáp hơn.

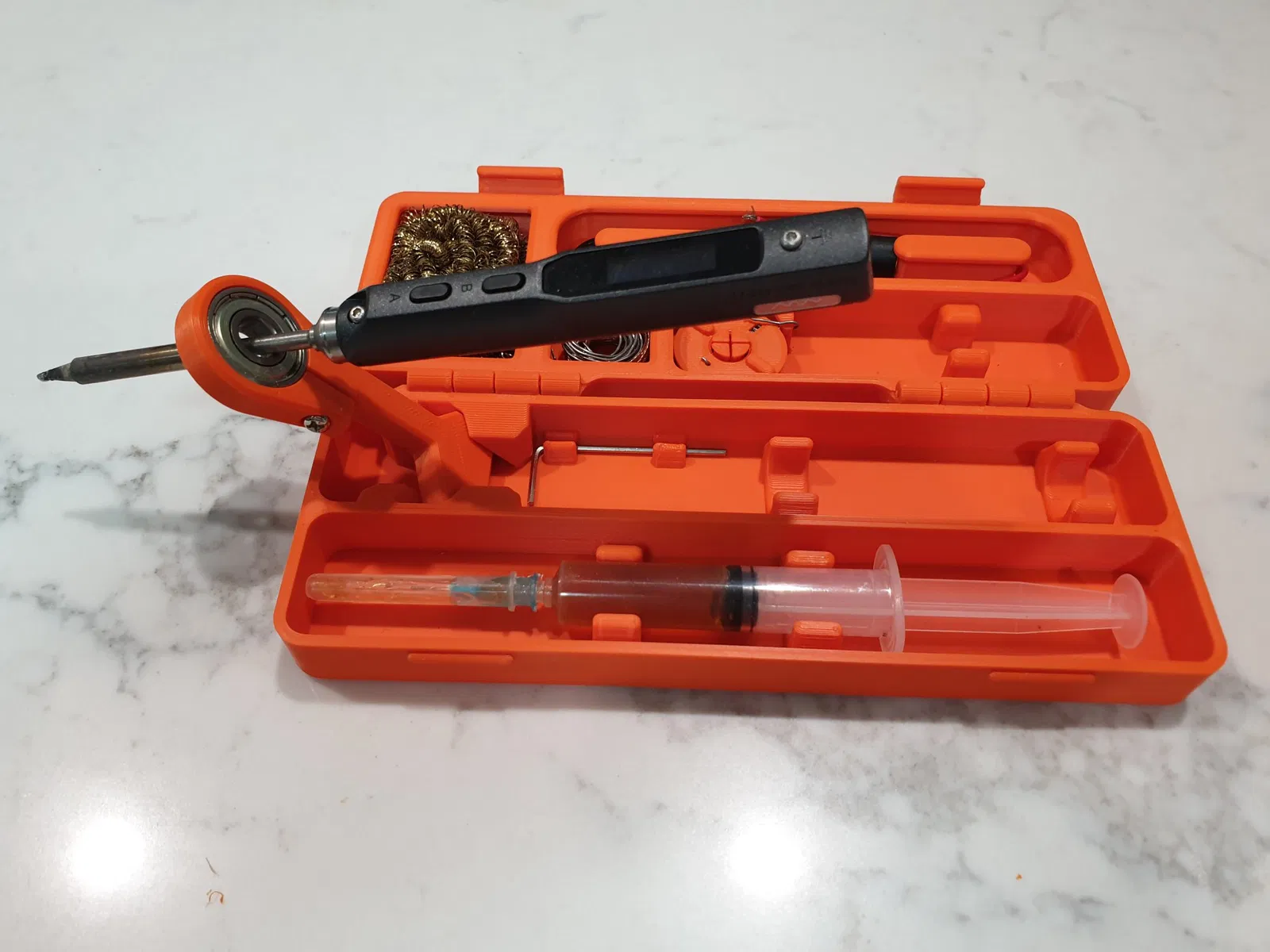

CẬP NHẬT: 15/01/2023 - Thêm phiên bản lớn cho việc lưu trữ ống tiêm flux 6ml - Đường kính ống tiêm là 13.5mm.

CẬP NHẬT: 04/06/2021 - Tôi đã nhận được nhiều xác nhận rằng tất cả các biến thể cho vỏ Pinecil, TS100 và TS80 đã được in thành công và vừa vặn chính xác.

CẬP NHẬT: 08/05/2021 - Phiên bản thử nghiệm cho Pinecil - Tôi đã nhận được một số yêu cầu cho phiên bản này. Nó dựa trên các kích thước mà tôi tìm thấy, tôi chưa in/thử nghiệm nó vì tôi không sở hữu một cái. Nếu bạn quyết định in nó, xin hãy cho tôi biết nó hoạt động như thế nào, hoặc nếu cần điều chỉnh/sửa đổi gì.

CẬP NHẬT: 24/08/2020 - Phiên bản thử nghiệm cho TS100 với lưu trữ cáp.

CẬP NHẬT: 23/08/2020 - Phiên bản thử nghiệm cho TS80/TS80p với lưu trữ cáp. (Phiên bản cho TS100 sẽ đến rất sớm)

CẬP NHẬT: 21/08/2020 - Phiên bản thử nghiệm cho TS80/TS80p sử dụng vòng bi 6900.

CẬP NHẬT: 19/08/2020 - Đã thực hiện một sửa đổi rất nhỏ đối với chốt hộp để dễ dàng mở hơn một chút (Đã thay đổi bán kính ở cạnh trên của chốt từ 1mm thành 1.3mm). Đã thay đổi các tùy chọn cấu hình.
