Sạc dự phòng 4S2P 21700 hỗ trợ PowerDelivery 100/65W

Tác giả renrip_242206

Lượt tải
1
Lượt thích
4
Lượt coi
72

File 4 1,6 MB

  • lid_1780186713.stlSTL · 139,5 KB
  • 4s2p21700_top-down_1780186714.stlSTL · 300,1 KB
  • case_1780186715.stlSTL · 248,6 KB
  • powerbonk_v10_1780186715.stepSTEP · 906,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Cần chuẩn bị gì để lắp ráp bộ này?

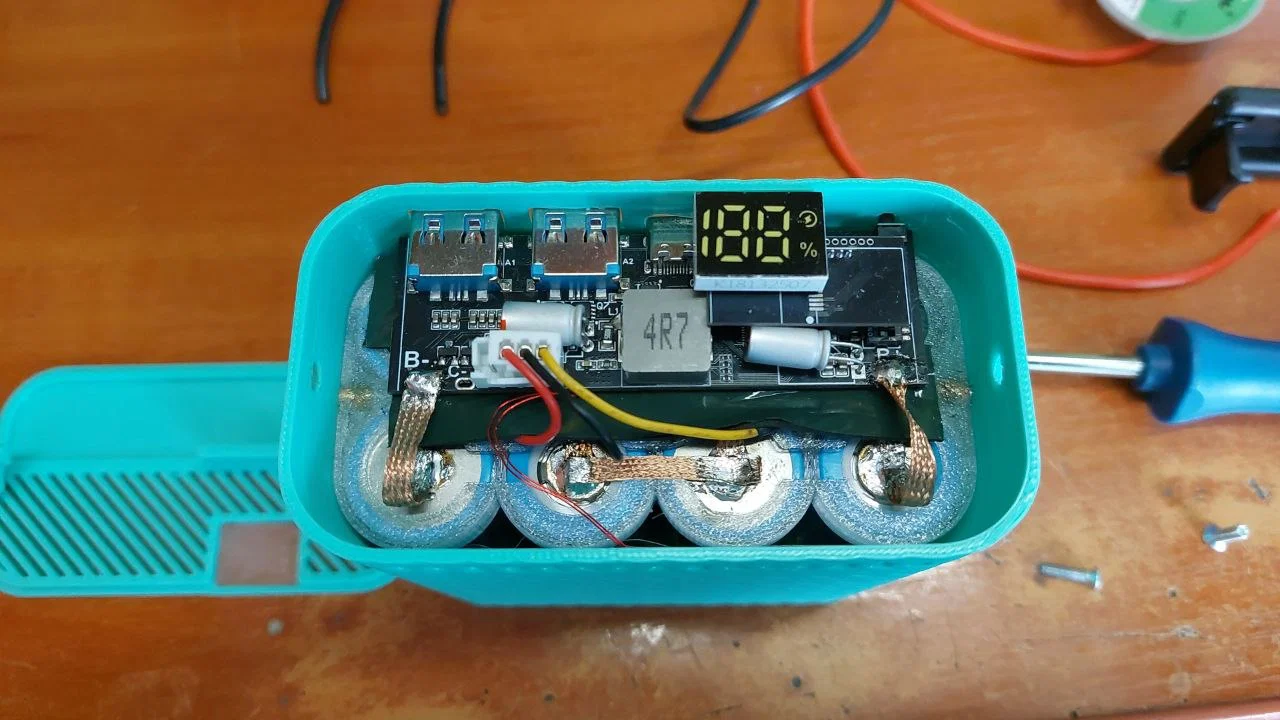

  • Mạch sạc dự phòng PowerDelivery 100/65W (Model: MYZL-YD24-2.32)
  • 5x Ốc cấy nhiệt (Heat set inserts) M3x4.5: 2 cái cho nắp trên, 2 cái cho giá đỡ 4s2p phía trên và 1 cái cho giá đỡ 4s2p phía dưới ở giữa.
  • 5x Ốc đầu bằng M3x8mm.

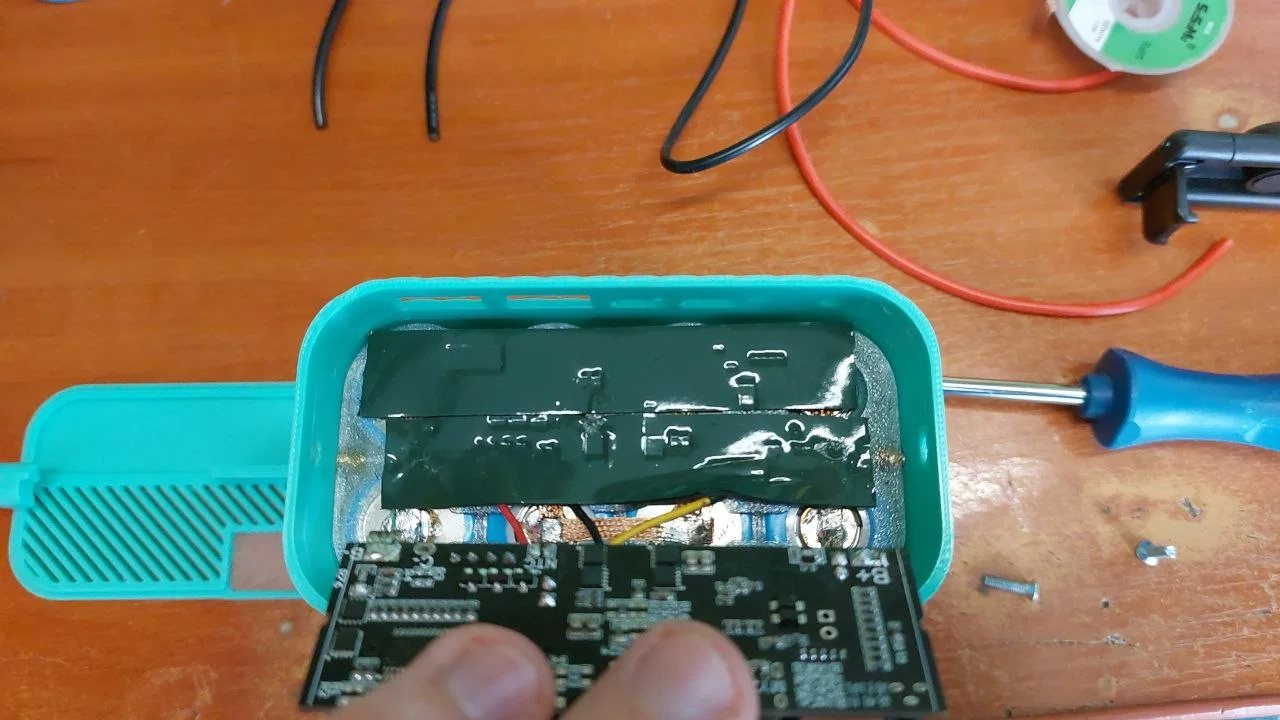

  • Mình đã hàn các viên pin bằng dây hút thiếc (desoldering wick) 3mm.

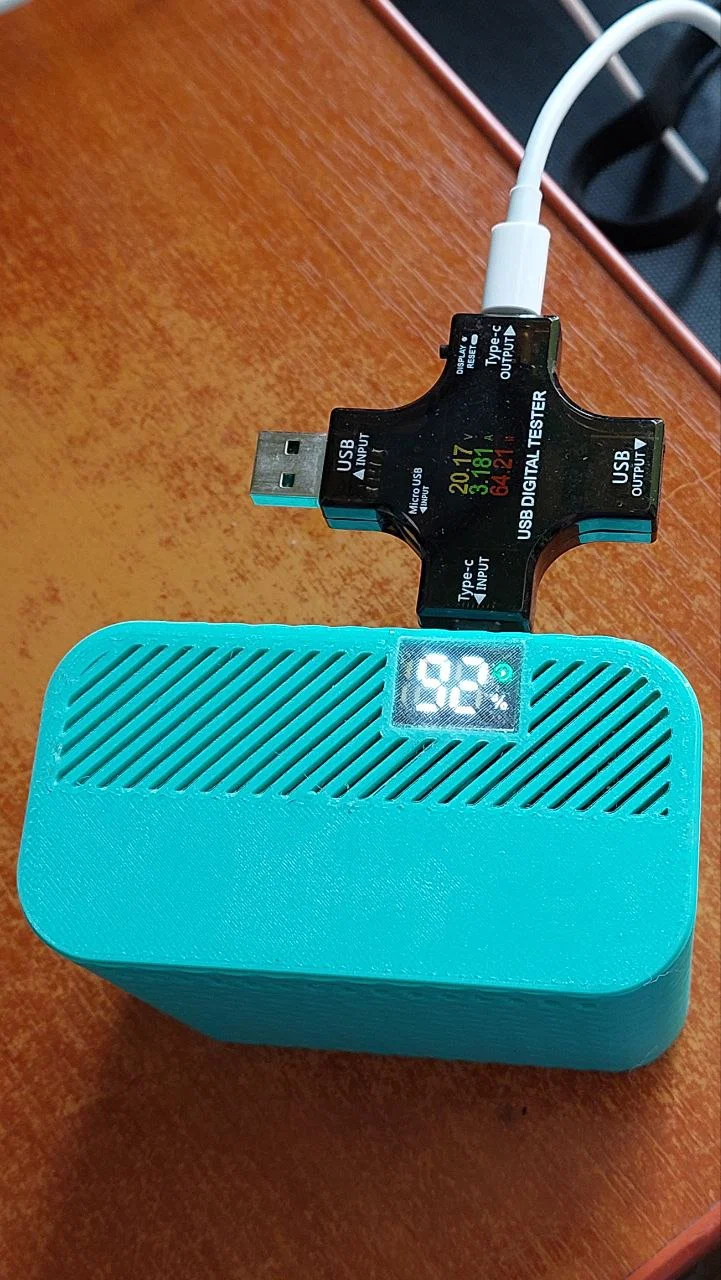

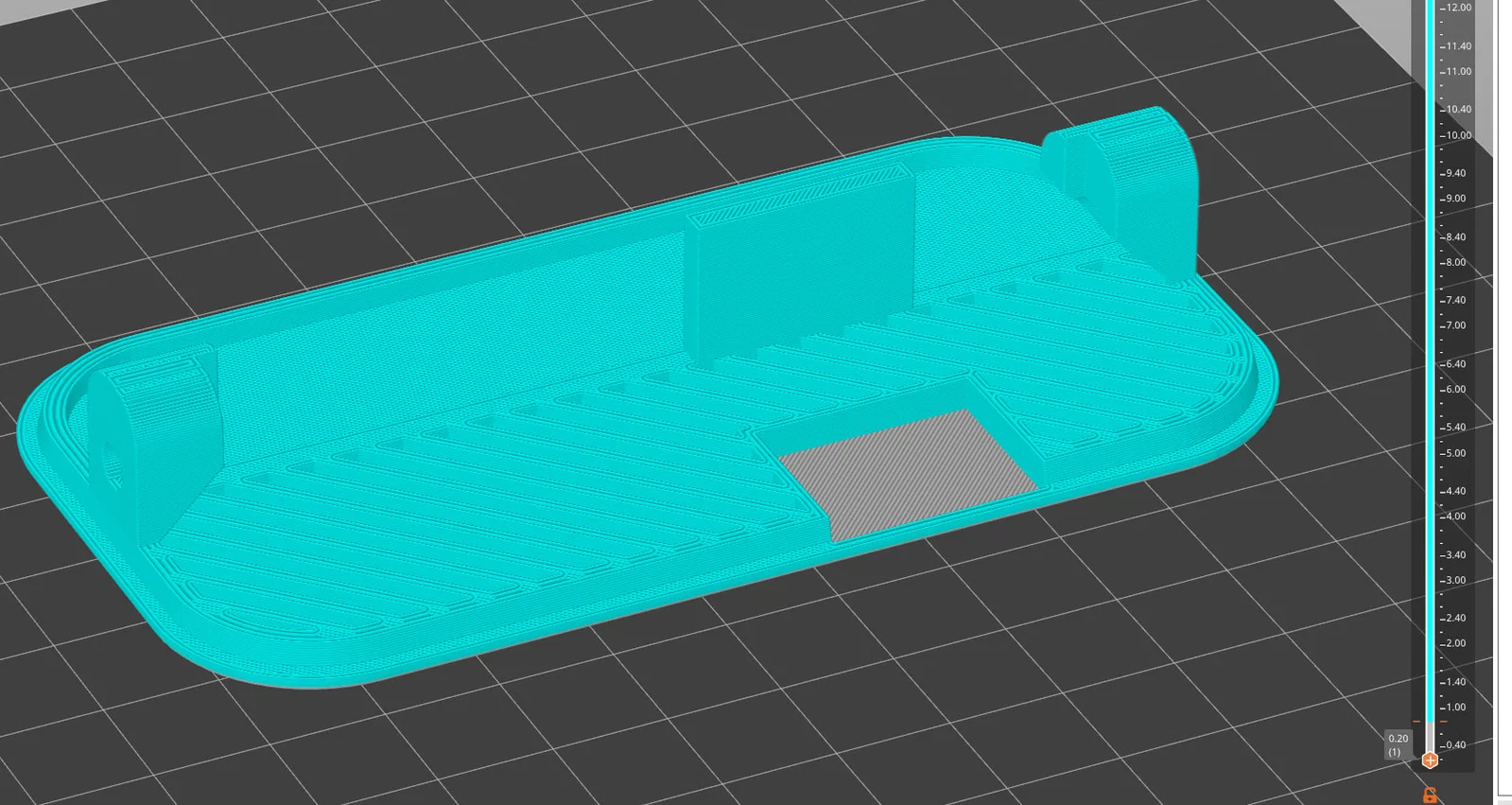

Phần nắp trên nên được in với 3 lớp đầu tiên bằng nhựa trong suốt (ví dụ: PETG) để tạo cửa sổ hiển thị thông số.

Phần kết cấu bề mặt (texture) được tạo bằng https://bumpmesh.com/
