PolyHeater cho Core One - Tấm panel sưởi buồng in Polydryer có thể gập gọn

Cập nhật mới nhất:
25.08.2025 - Đã thay đổi hình dạng của 'back shim' và 'inside tpu' - phần tpu và đệm ở mặt sau sẽ không còn bị cấn vào khung máy Core One nữa.
29.08.2025 - Bổ sung các tấm panel hông thay thế với lỗ vít dạng dài giúp việc lắp đặt dễ dàng hơn.

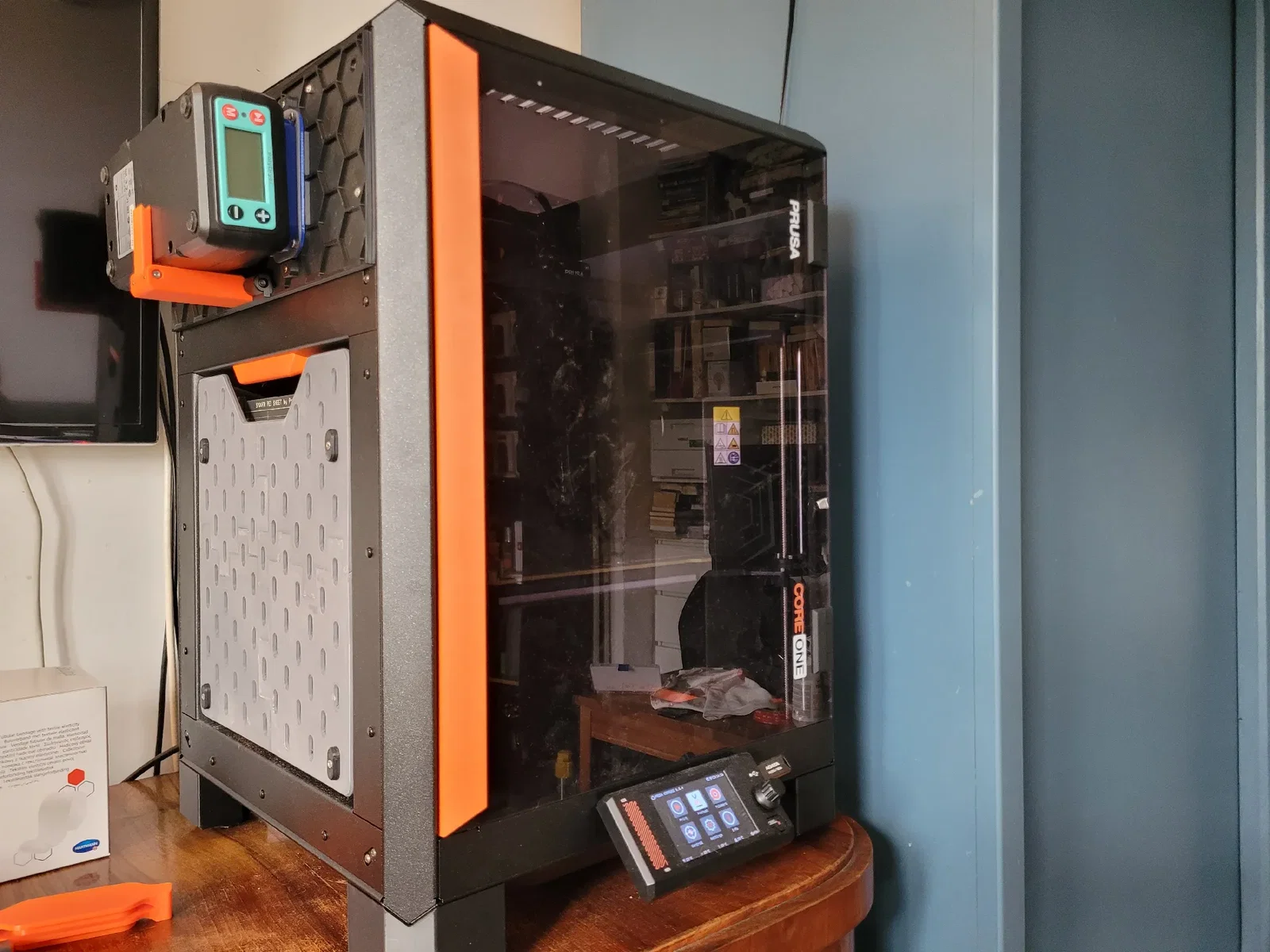

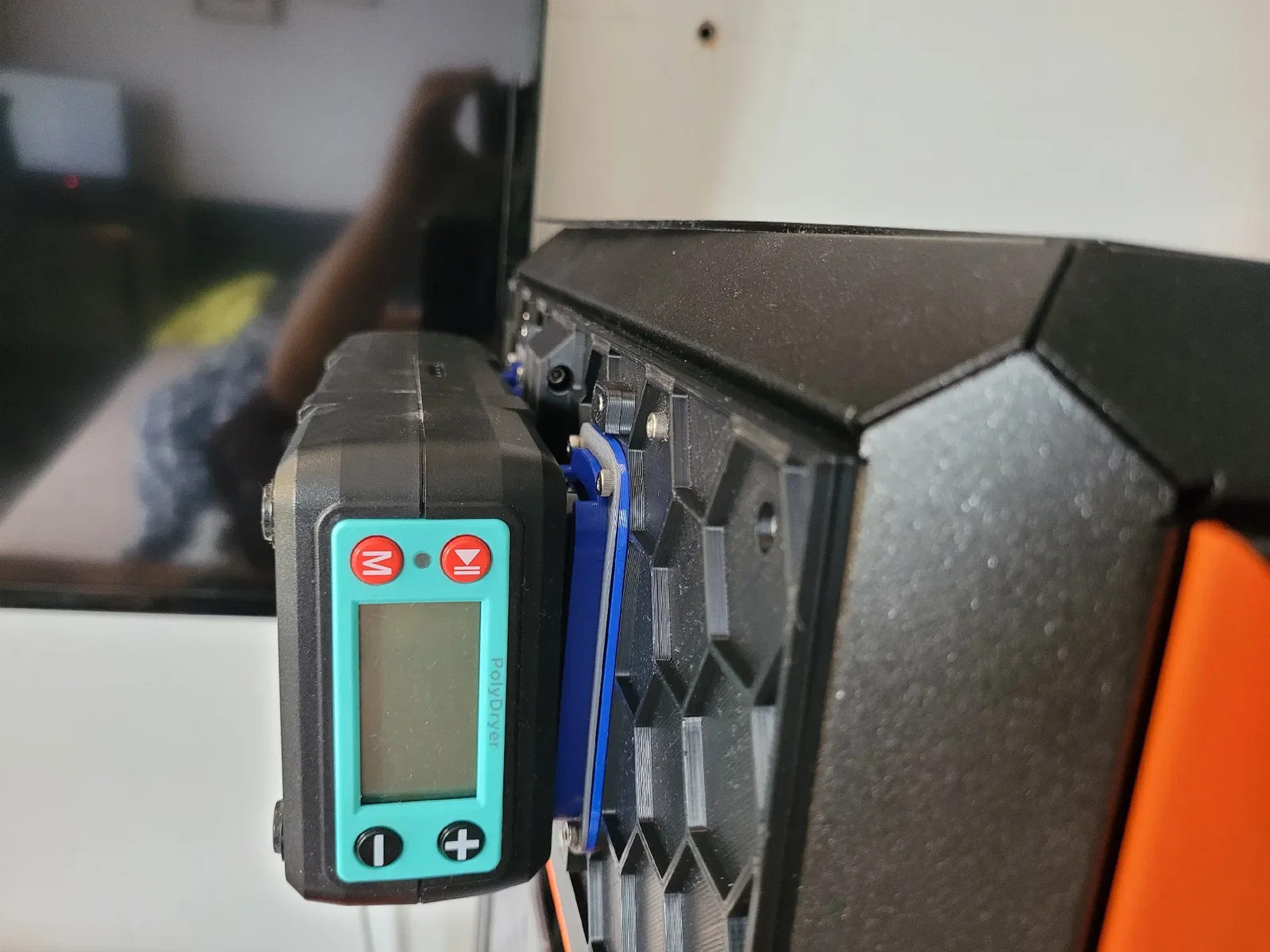

Gắn polydryer của bạn vào và tận dụng nó làm bộ sưởi buồng in. Polydryer cũng như mọi thiết bị sấy nhựa khác, nó có các mức nhiệt độ, bạn có thể chọn một trong ba chương trình: 1 ~40°C, 2 ~50°C và 3 ~60°C. Thiết bị sẽ duy trì mức nhiệt này trước và trong suốt quá trình in.

Quan trọng:
Hãy in các tấm Calibration trước. Tùy vào loại vật liệu, độ co ngót của nhựa có thể khiến kích thước panel nhỏ hơn dự kiến. Kích thước chuẩn của mỗi panel là: 182.5mm và 133.5mm. Nếu không thể đo chính xác, bạn hãy lắp chúng vào máy rồi đo khe hở giữa các tấm. Ví dụ, nếu khe hở giữa các tấm là 2mm, nghĩa là chiều dài mong muốn của bạn là 365mm nhưng bản in chỉ đạt 363mm.

365/363 * 100 = 100.55% - đây là tỉ lệ (scale) mà bạn nên thiết lập cho các tấm panel, ít nhất là theo chiều dài.

Đặc điểm nổi bật:

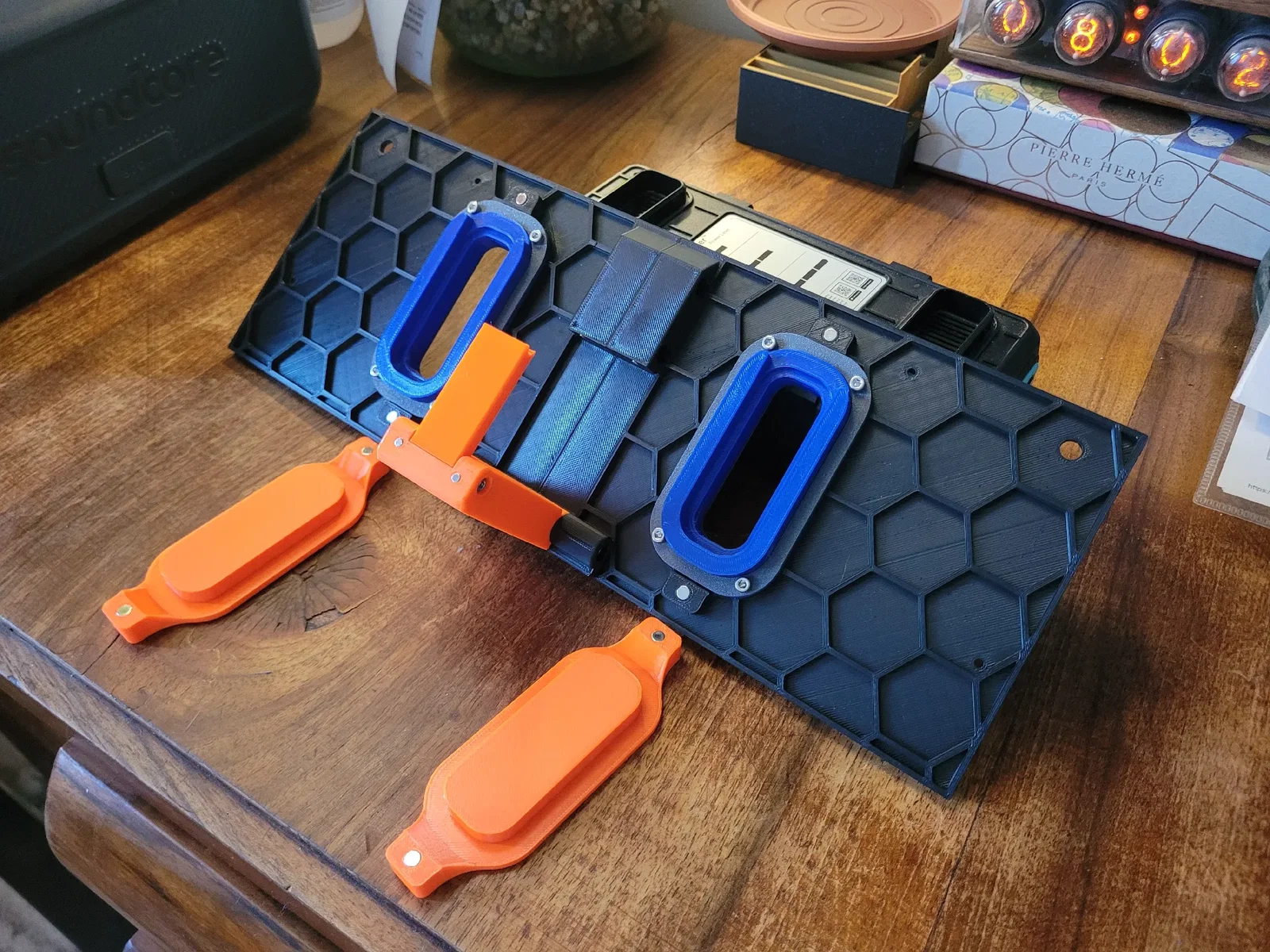

• Khớp nối lỗ khí bằng cao su.
• Giá đỡ polydryer có thể gập lại và dùng nam châm.

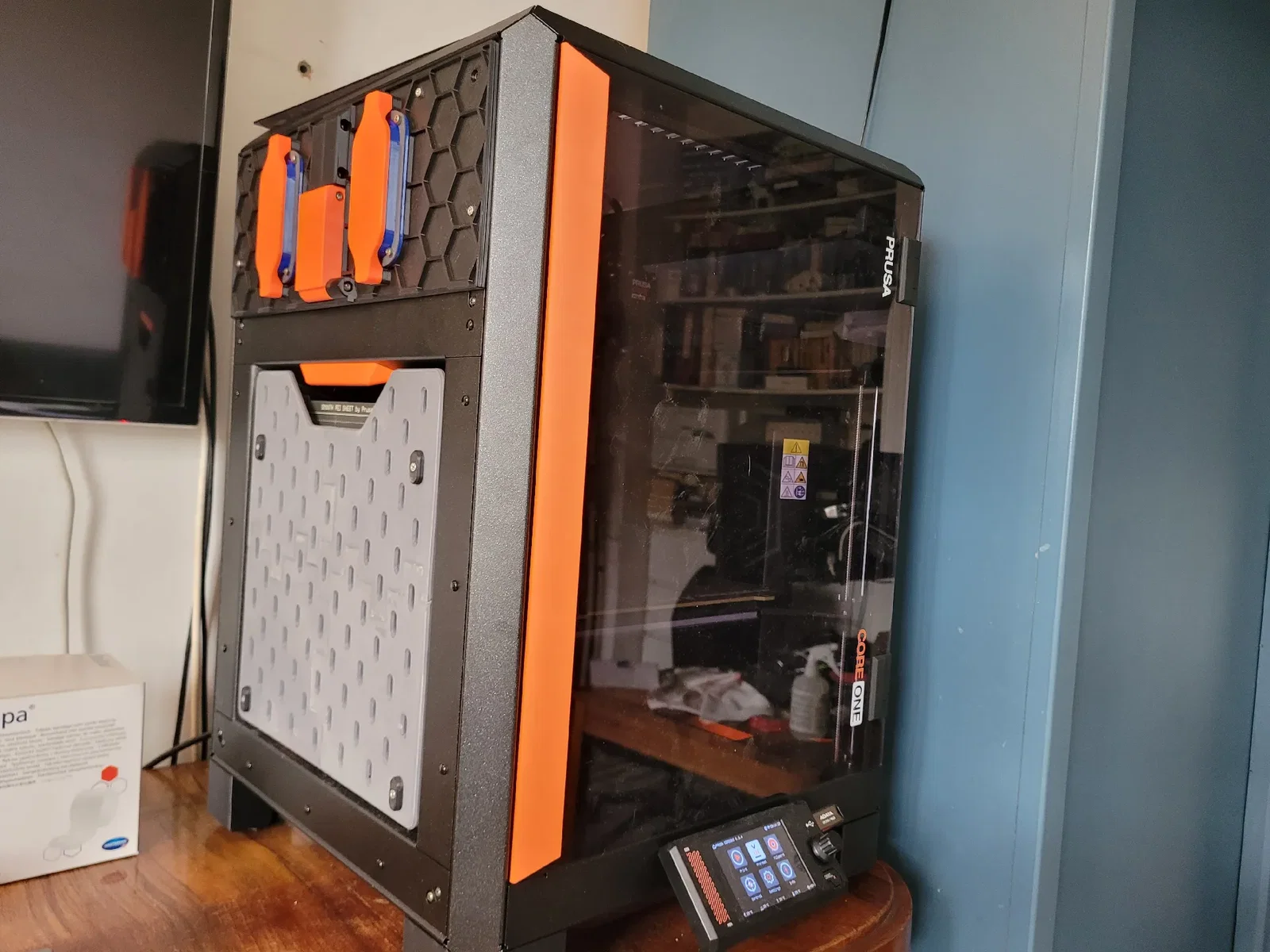

• Nắp đậy lỗ bằng nam châm khi không sử dụng.

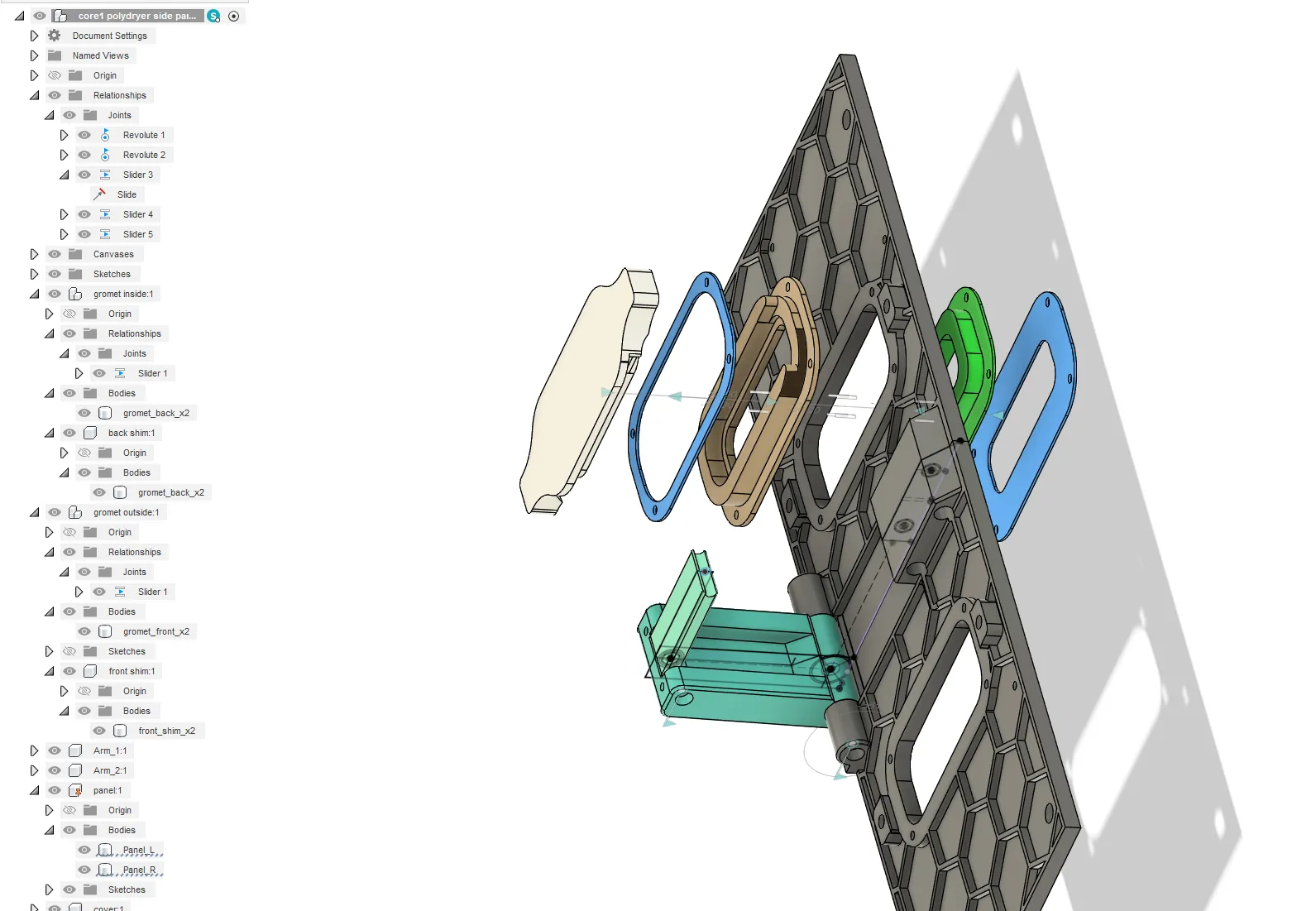

• Bao gồm file Fusion f3d nếu bạn cần chỉnh sửa.

Vật liệu cần chuẩn bị:

• 4x nam châm tròn 3x4mm (đường kính 3mm, cao 4mm) - tùy chọn.
• 8x nam châm tròn 5x5mm - cho nắp đậy lỗ - tùy chọn, không có vẫn dùng được.
• 8x vít M3x14 đến M3x16mm - cho khớp nối cao su.
• 2x vít M3x25mm - để nối 2 tấm panel với nhau.
• 2x vít M3x30mm - để gắn cánh tay dày vào panel (có thể dùng 2x M3x25) - vặn vít từ cả hai phía vào cánh tay.
• 1x vít M3x35mm - để gắn cánh tay mỏng vào cánh tay dày.
• 4x vít M3x10mm - để gắn panel vào khung Core One.
• 15x đai ốc khóa M3 (lock nuts).

Hướng dẫn in:

• Khuyến khích dùng nhựa ASA cho hai tấm panel. Nhựa PETG cũng ổn. Nếu bạn gặp vấn đề bề mặt trên cùng bị nhám khi in ASA, hãy giảm tốc độ in (Printer → Speed → Speed:Top Solid Infill: 20mm/s, Acceleration:Top Solid Infill: 400mm/s²), tắt quạt làm mát ở lớp 2.8mm - thêm GCode tùy chỉnh sau khi slice tại lớp đó: M107, và thêm M106 S20 tại lớp 3.2mm, bạn có thể làm tương tự cho các lớp 6mm và 14mm.
• In cánh tay với 3 đường biên (perimeters). Cánh tay nhỏ có thể in nghiêng không cần support, cánh tay lớn cần support ở phần đầu tròn.
• Hãy đảm bảo nhựa TPU đã được sấy khô trước khi in - TPU ẩm sẽ không chính xác về kích thước, gây khó khăn khi lắp và tháo polydryer.
• Không vặn vít quá chặt, phần cao su không được bị móp.

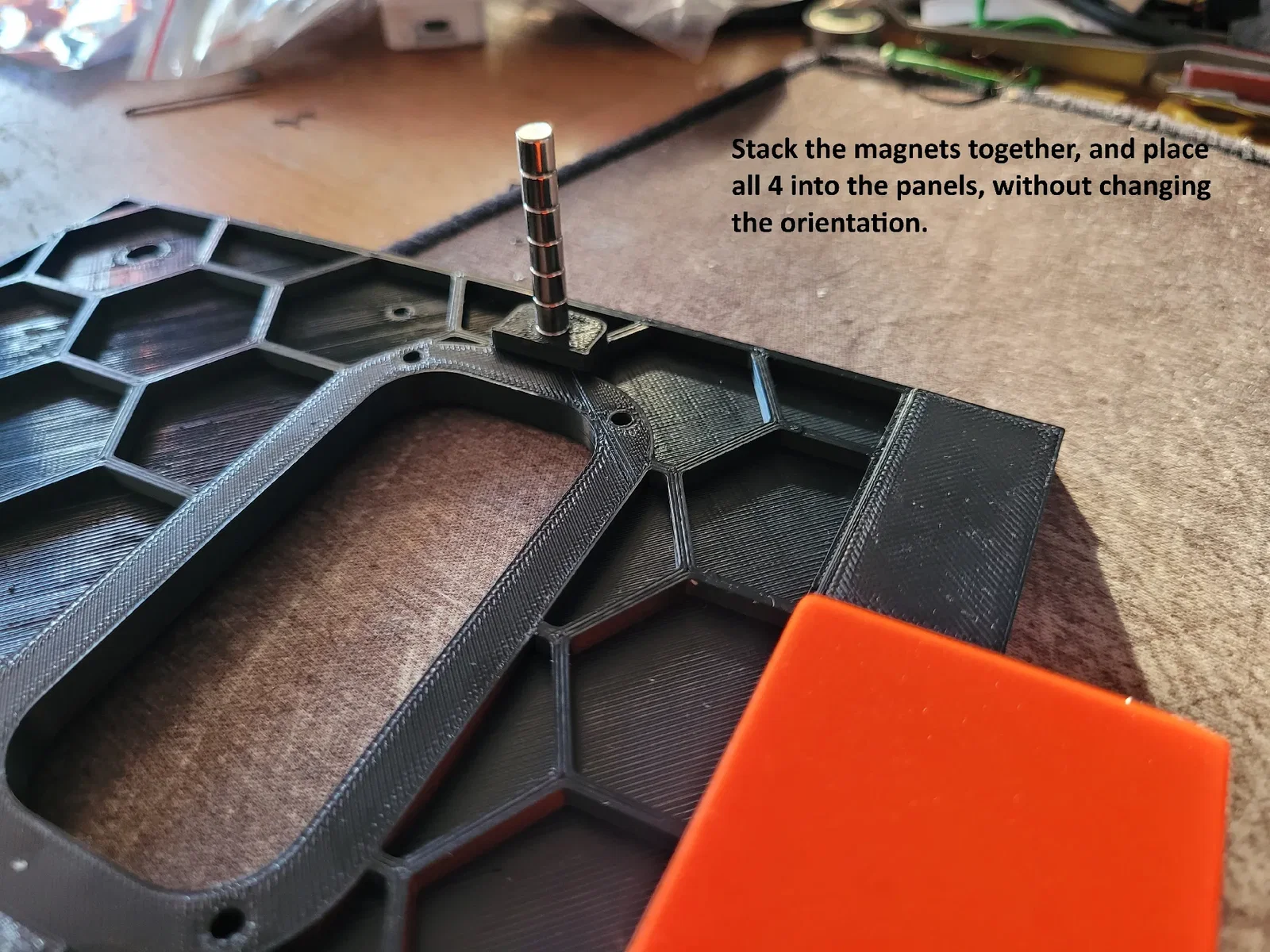

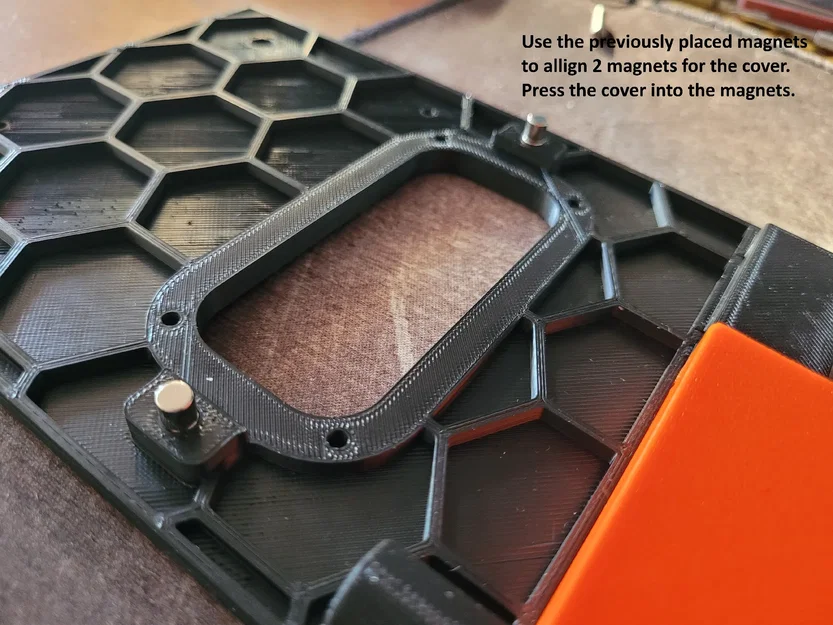

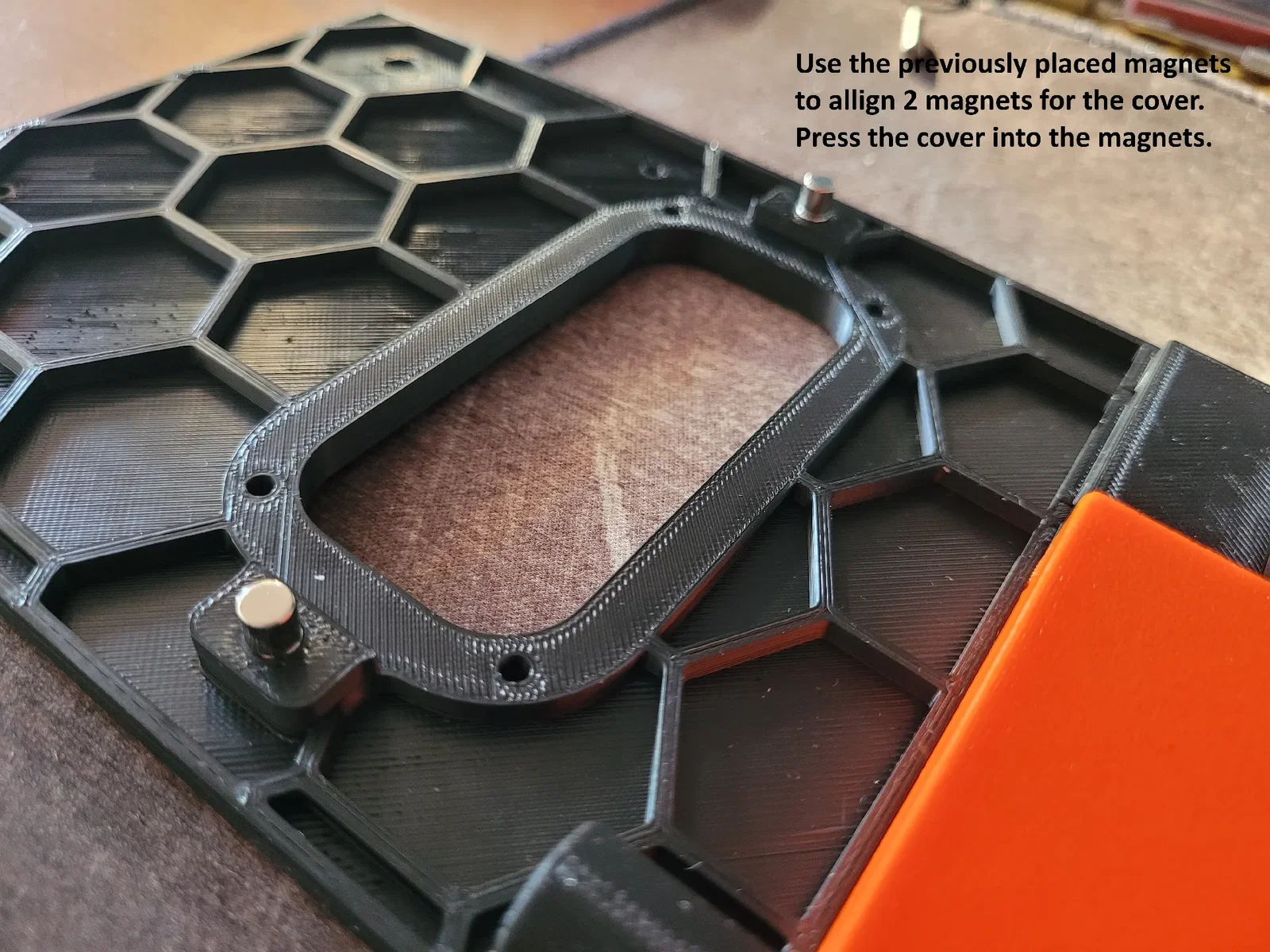

• Chú ý cực tính khi lắp nam châm. Hãy xem hình ảnh hướng dẫn để căn chỉnh nam châm đúng cách cho panel và nắp đậy - tất cả 8 nam châm phải đúng cực tính thì nắp đậy mới hoạt động hiệu quả!
