Tay giữ phía trên (Upper Retainer Arm) cho bản độ PolyHeater CoreOne

Remix từ PolyHeater cho Core One - Tấm panel sưởi buồng in Polydryer có thể gập gọn Tác giả Tom_Ash_814982

Tác giả ChrisUpchurc_3752797

Lượt tải: 5
Lượt thích: 5
Lượt coi: 114
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 2 file · 10,8 MB· 10,8 MB

File 2 10,8 MB

polydryer_coreone_upper_retainer_arm_r04_1780486876.stlSTL · 10,8 MB
polydryer_coreone_upper_retainer_arm_1780486877.scadSCAD · 13,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #396392
Danh mục: Máy In 3D
Ngày đăng: 03/06/2026
Giấy phép: LGPL — Giấy phép Công cộng Hạn chế GNU
Thẻ: mod
coreone
polymaker

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

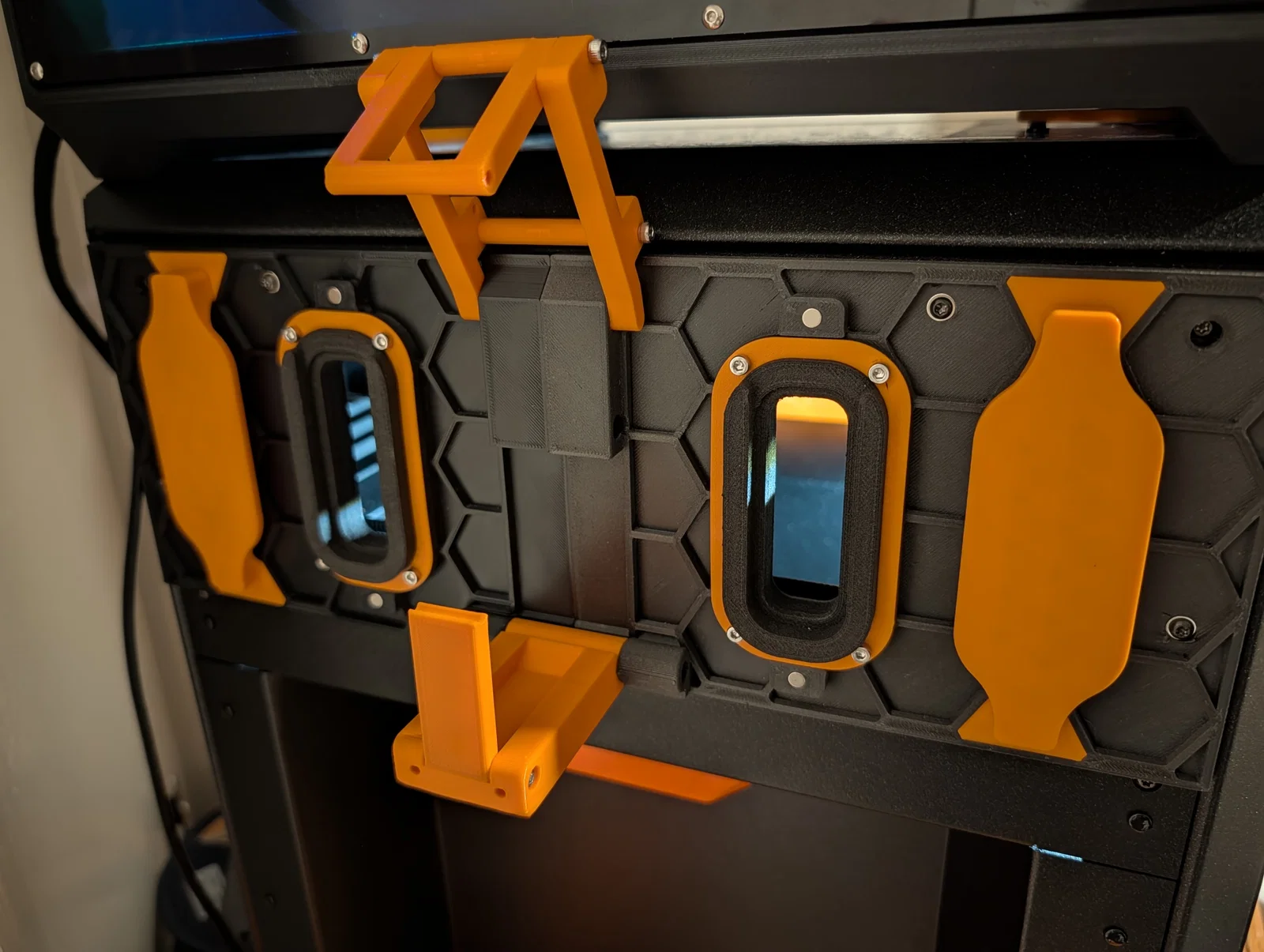

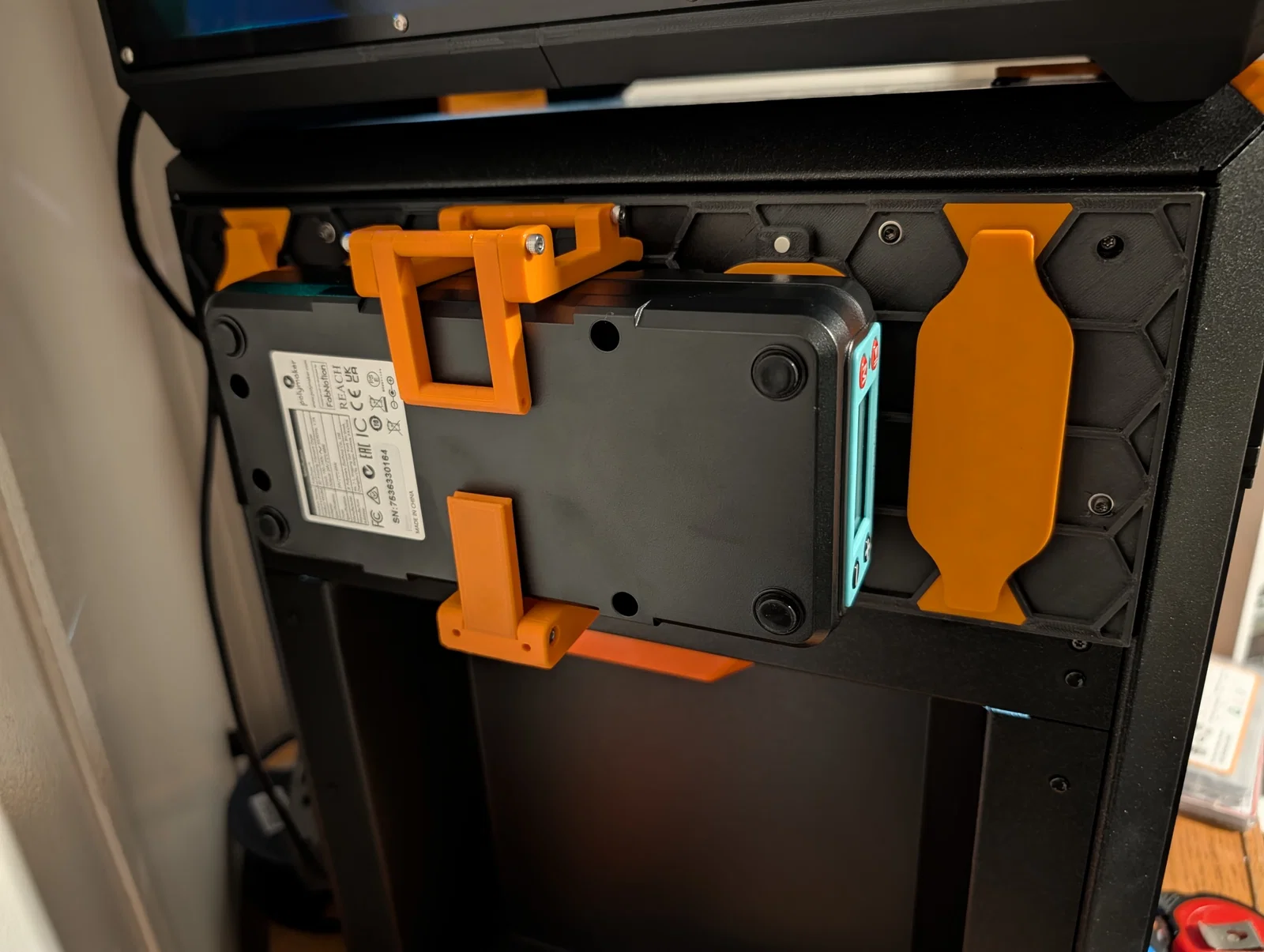

Sau khi Rschell_3953494 chia sẻ thiết kế tay giữ phía trên của họ, mình đã quyết định tự làm một bản cho riêng mình. Mẫu này tận dụng cả hai bên lỗ bắt vít của tấm panel để cố định, bất kể module máy sưởi có được lắp hay không. Nhờ vậy mà mình không lo làm rơi nó ra sau bàn làm việc như lần trước khi tháo mẫu của Rschell nữa (không phải lỗi thiết kế đâu, chỉ là do mình hơi hậu đậu thôi).

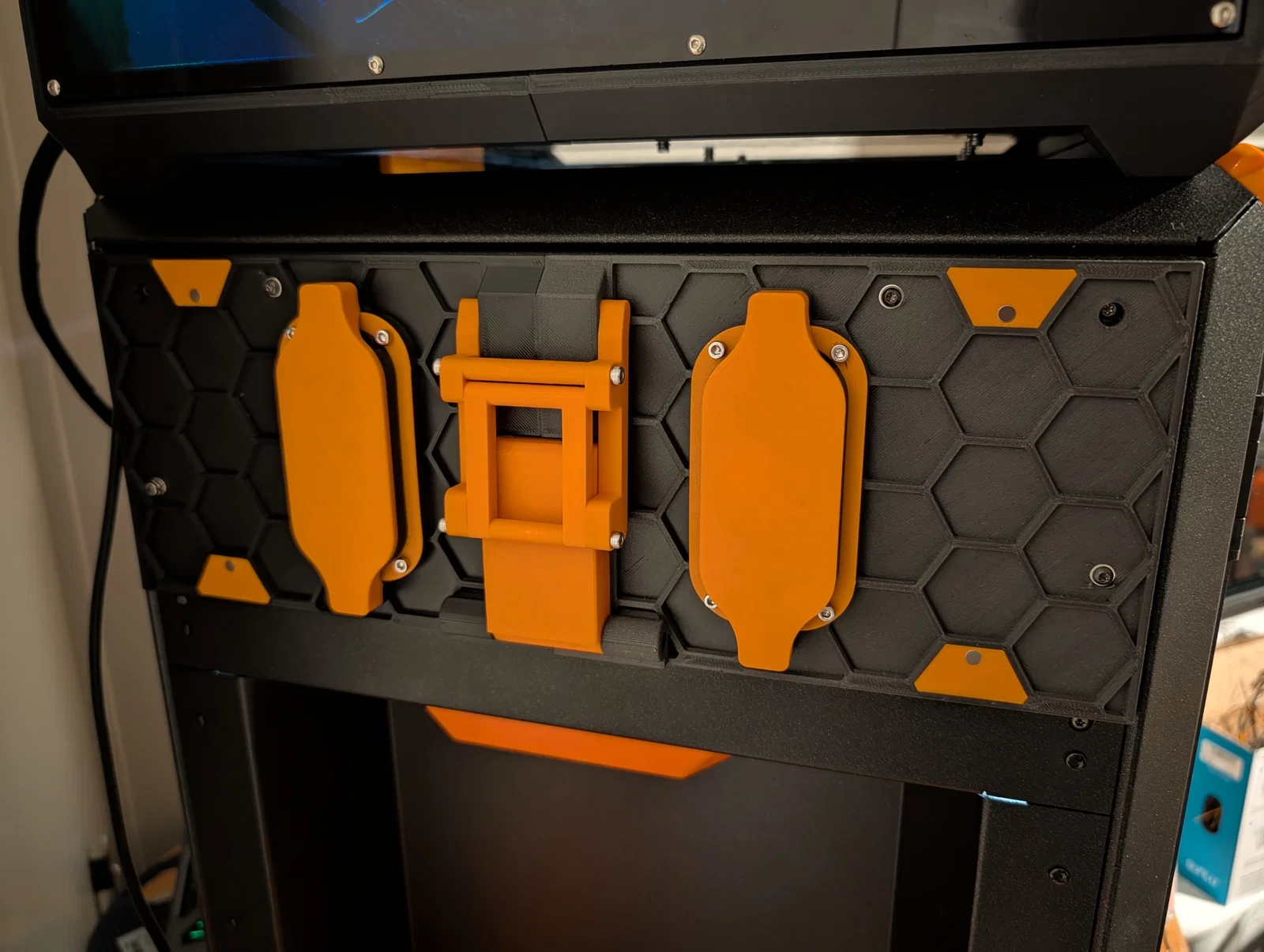

Các linh kiện có thể lắp ráp bằng vít M3x10 và M3x20 (hoặc vít dài hơn; phần đệm bên trong rỗng hoàn toàn). Mình có thiết kế các lỗ ở đầu "tay kẹp" và vị trí xếp gọn trên tay chính để gắn nam châm 3mm, nhưng thực tế mình không cần dùng đến vì độ căng của khớp nối đã đủ giữ cố định tay ở bất cứ vị trí nào rồi.

Mình in bằng nhựa PETG, dùng vòi phun 0.4mm và độ dày lớp in 0.2mm. Nếu bạn dùng file STL, hãy sử dụng lệnh "Split into objects" (Tách thành các vật thể) để chia nhỏ các bộ phận, sau đó đưa xuống mặt bàn in và xoay lại cho phù hợp. Mình in các miếng đệm theo chiều dọc để đảm bảo đường kính trong luôn chính xác.

Nếu bạn muốn tùy chỉnh thêm, mình đã bao gồm cả file nguồn OpenSCAD. Bạn chỉ cần chỉnh sửa các thông số người dùng và xuất ra file STL mới là được.
