Chân đế để bàn cho bộ phát Wi-Fi Omada EAP655-Wall

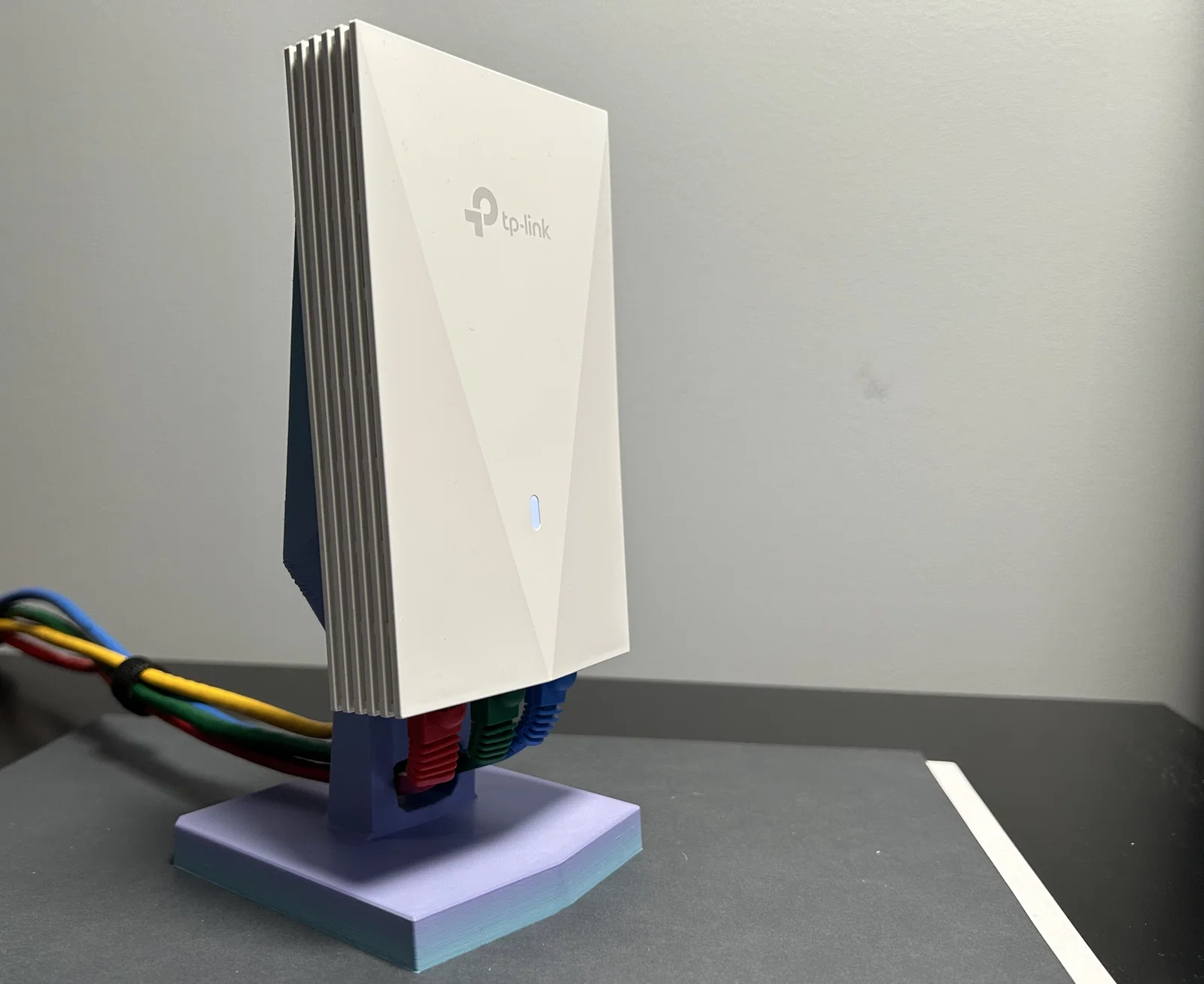

Thay vì gắn bộ phát Wi-Fi Omada EAP655-Wall lên tường, bạn có thể sử dụng chân đế này để đặt thiết bị gọn gàng ngay trên bàn làm việc. Mẫu thiết kế này hỗ trợ đi dây cáp tiện lợi và dễ dàng lắp ráp.
Mô tả

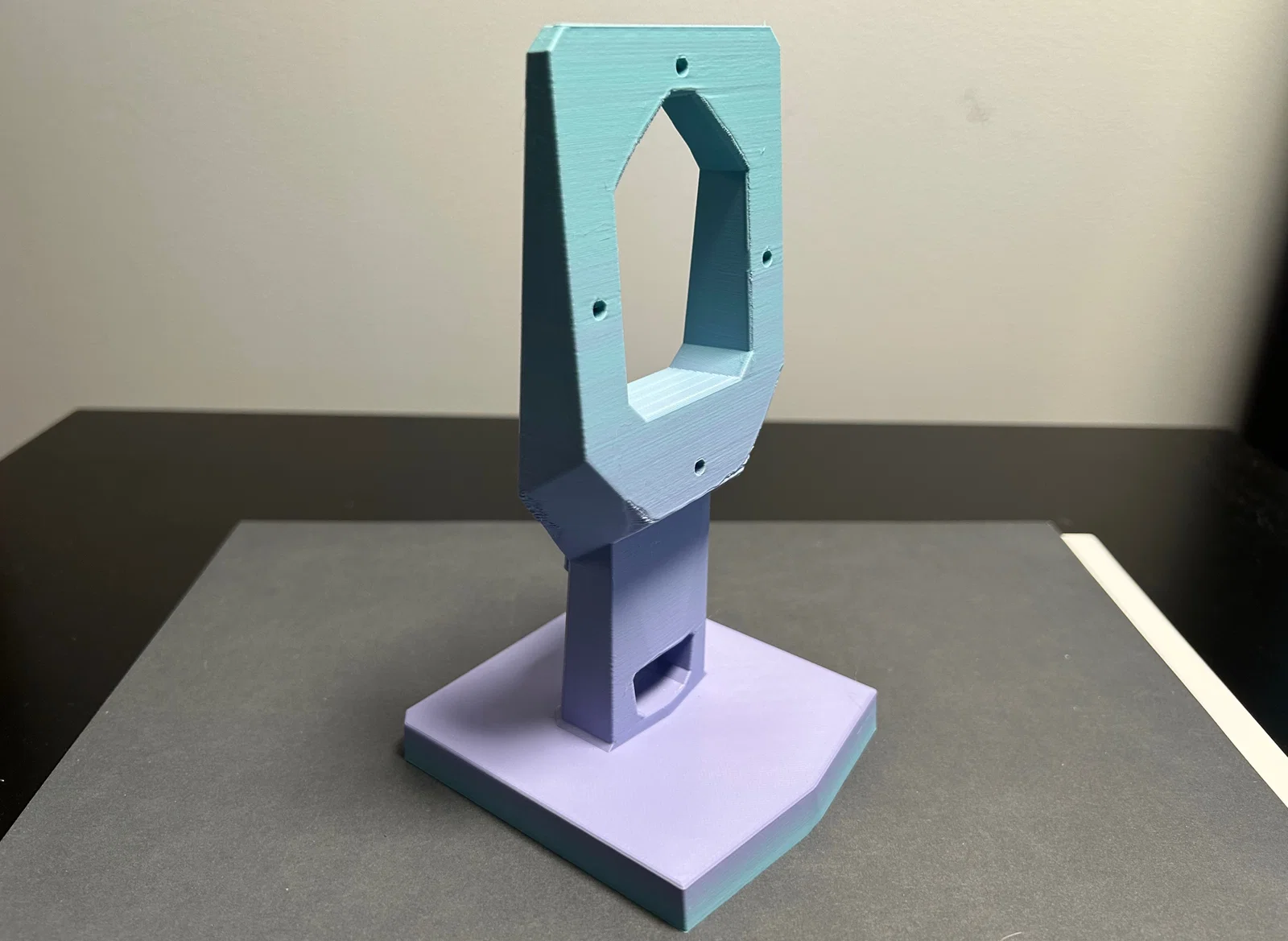

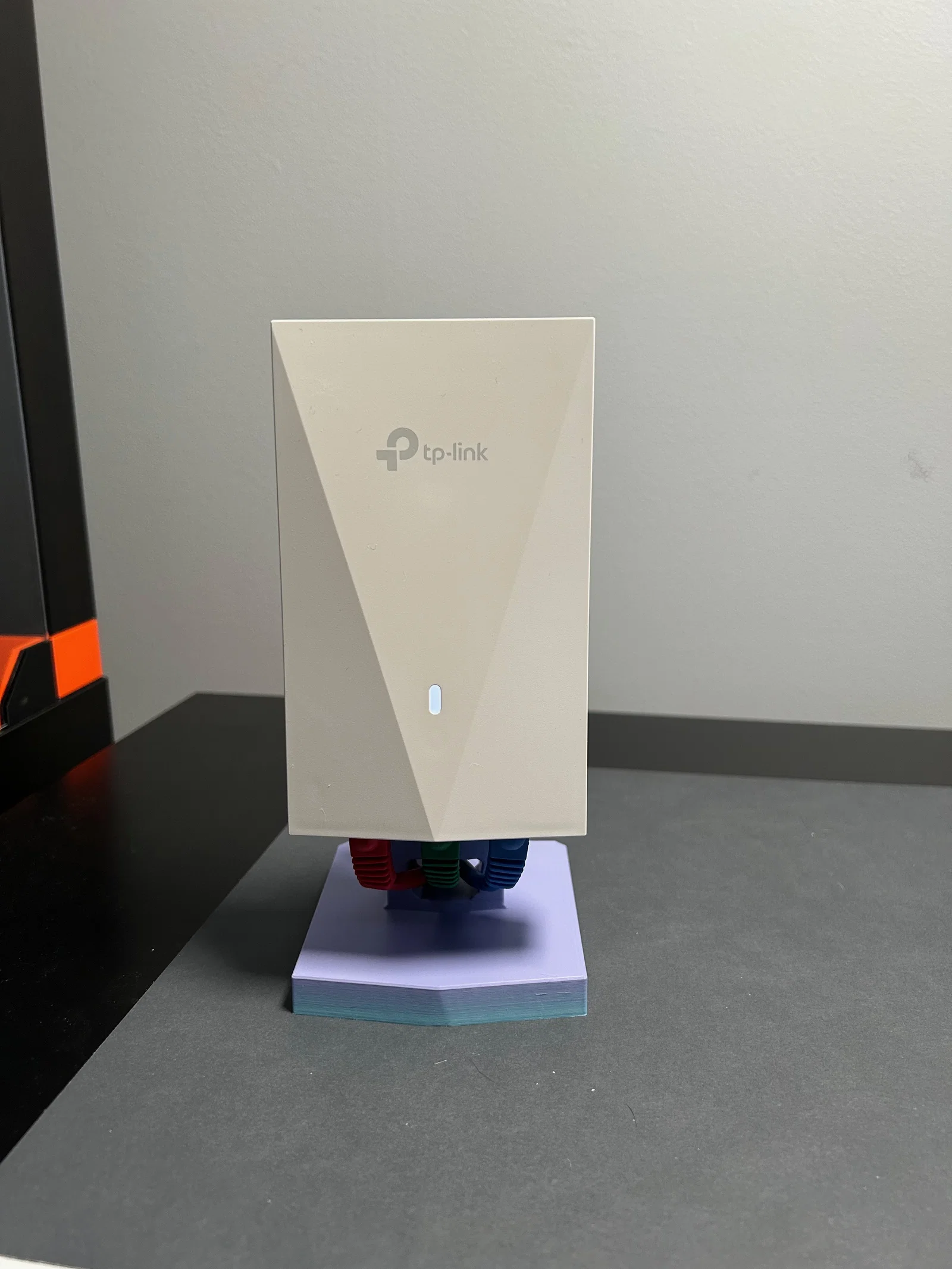

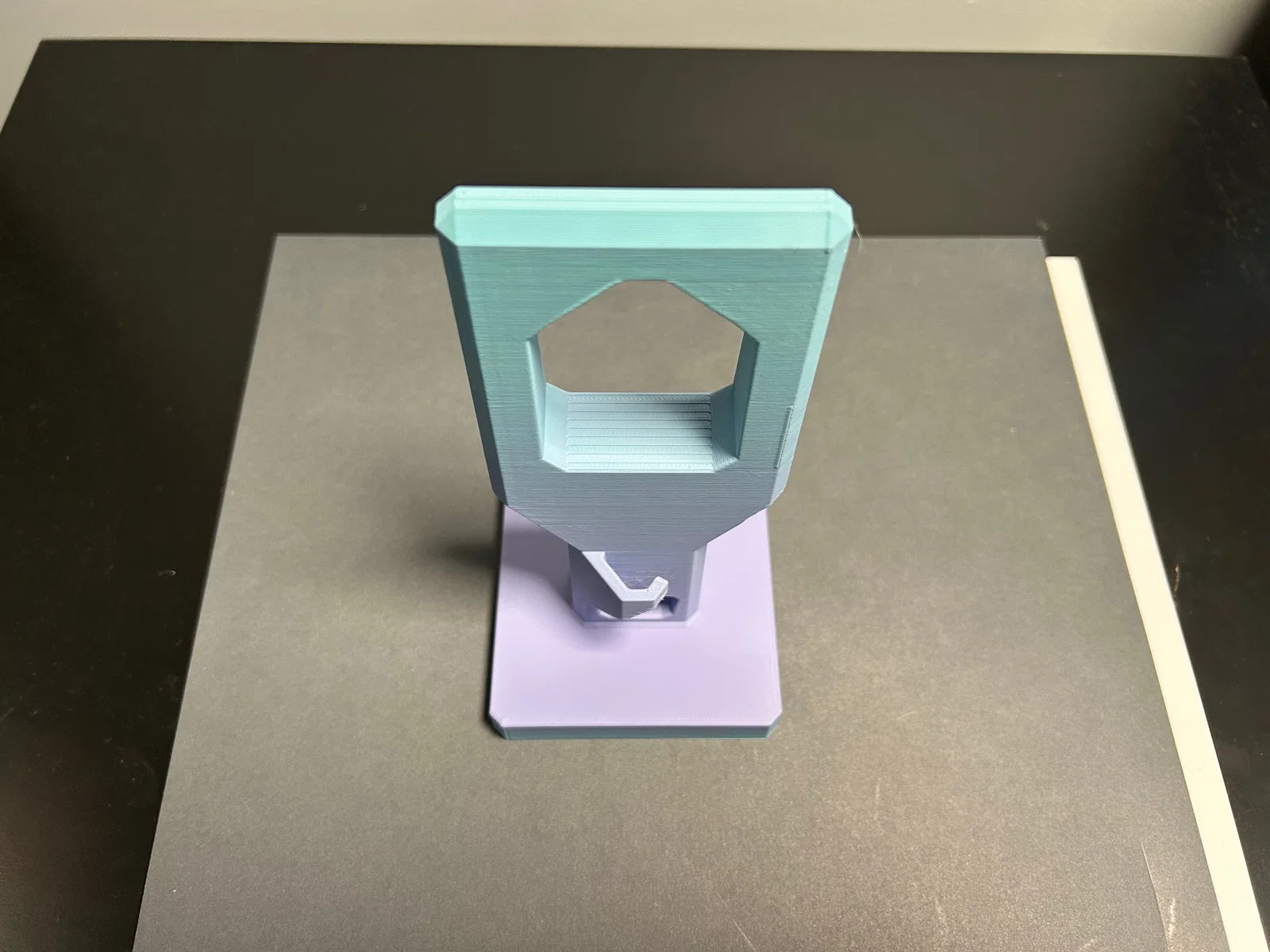

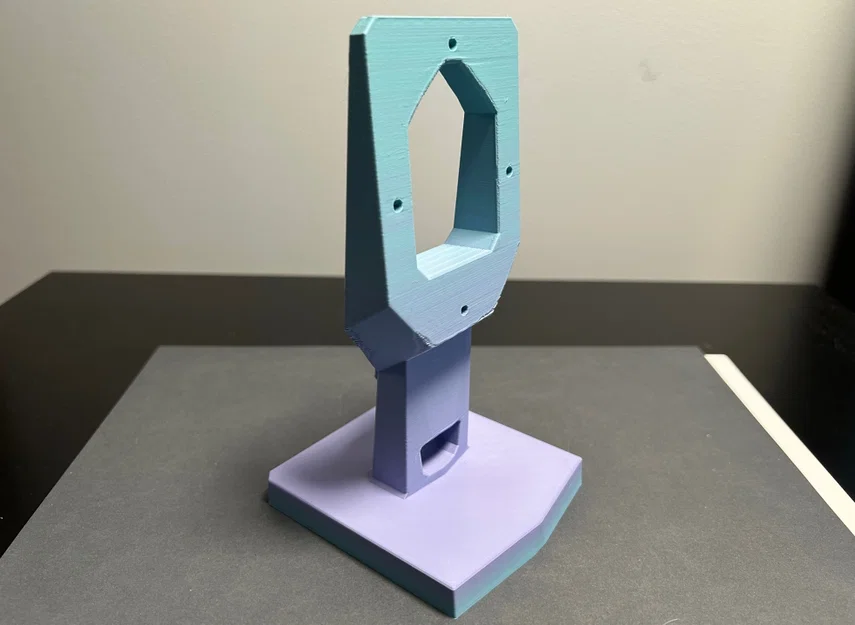

Cái chân đế này giúp bạn đặt thiết bị phát Wi-Fi TP-Link Omada EAP655-Wall trực tiếp lên bàn hoặc các bề mặt phẳng khác thay vì phải gắn lên tường. Thiết bị có lẽ cũng tương thích với các dòng Omada gắn tường khác như EAP725-Wall, nhưng mình chưa có điều kiện để thử nghiệm.
Mình thiết kế mẫu này bằng Autodesk Fusion 360 và đã đính kèm file CAD ở định dạng .f3d cùng .STEP để các bạn có thể tùy ý chỉnh sửa (remix).
In ấn
Chất liệu, độ lấp đầy (infill) và số lượng đường bao (perimeters) không quá quan trọng. Mình dùng nhựa PLA, infill 15% và 2 đường bao (theo mặc định của PrusaSlicer). Mẫu này được tối ưu hóa cho chiều cao lớp in 0.2mm.

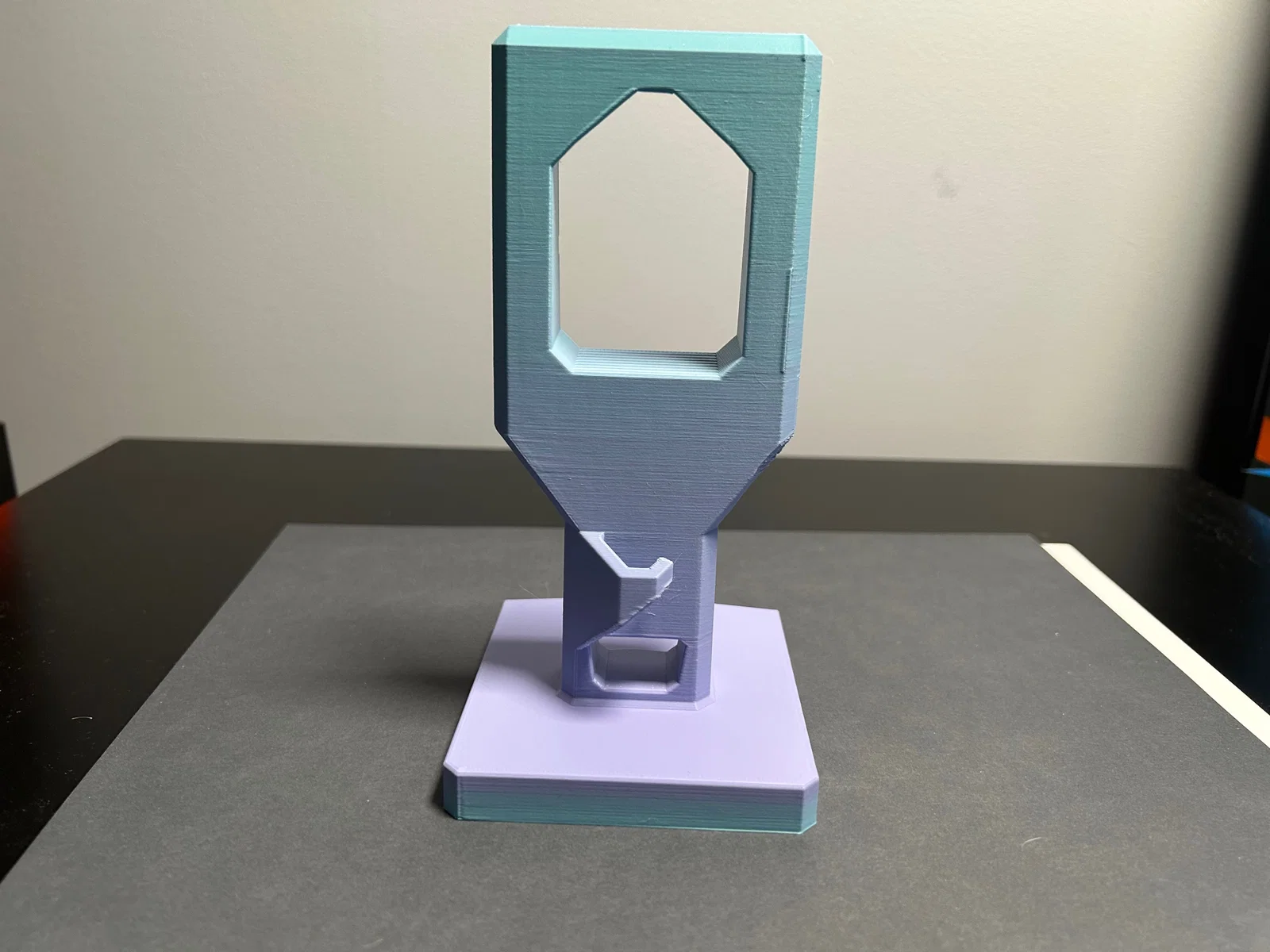

Bạn sẽ cần sử dụng thêm support (vật liệu hỗ trợ) cho phần lỗ đi dây cáp. Những phần còn lại thì không cần support.
Lắp ráp

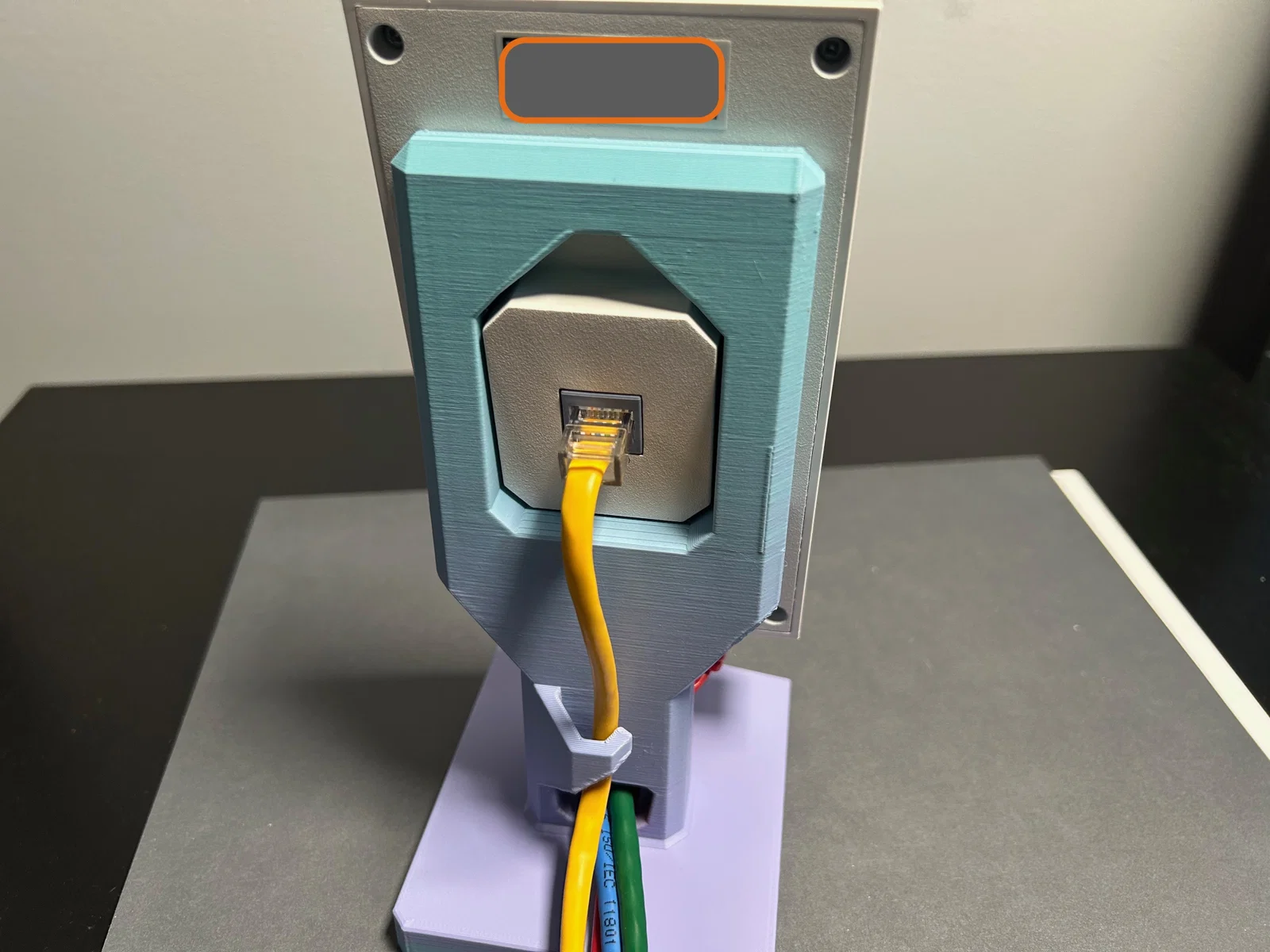

Bạn cần chuẩn bị bốn con ốc lục giác chìm M3x20. Hãy tháo nắp mặt trước của thiết bị AP ra, vặn ốc để cố định vào chân đế, sau đó gắn nắp lại như cũ và cắm dây cáp mạng vào là xong.
