Q2 Filament Entry Sensor D2F - Phiên bản dùng metal collet
Cải tiến cảm biến sợi nhựa Q2 sử dụng metal collet từ E3D thay thế cho khớp nối ECAS thông thường. Thiết kế này giúp loại bỏ tình trạng răng của khớp nối làm đứt ống PTFE, đảm bảo ống được bảo vệ tốt và vận hành ổn định hơn.
Mô tả

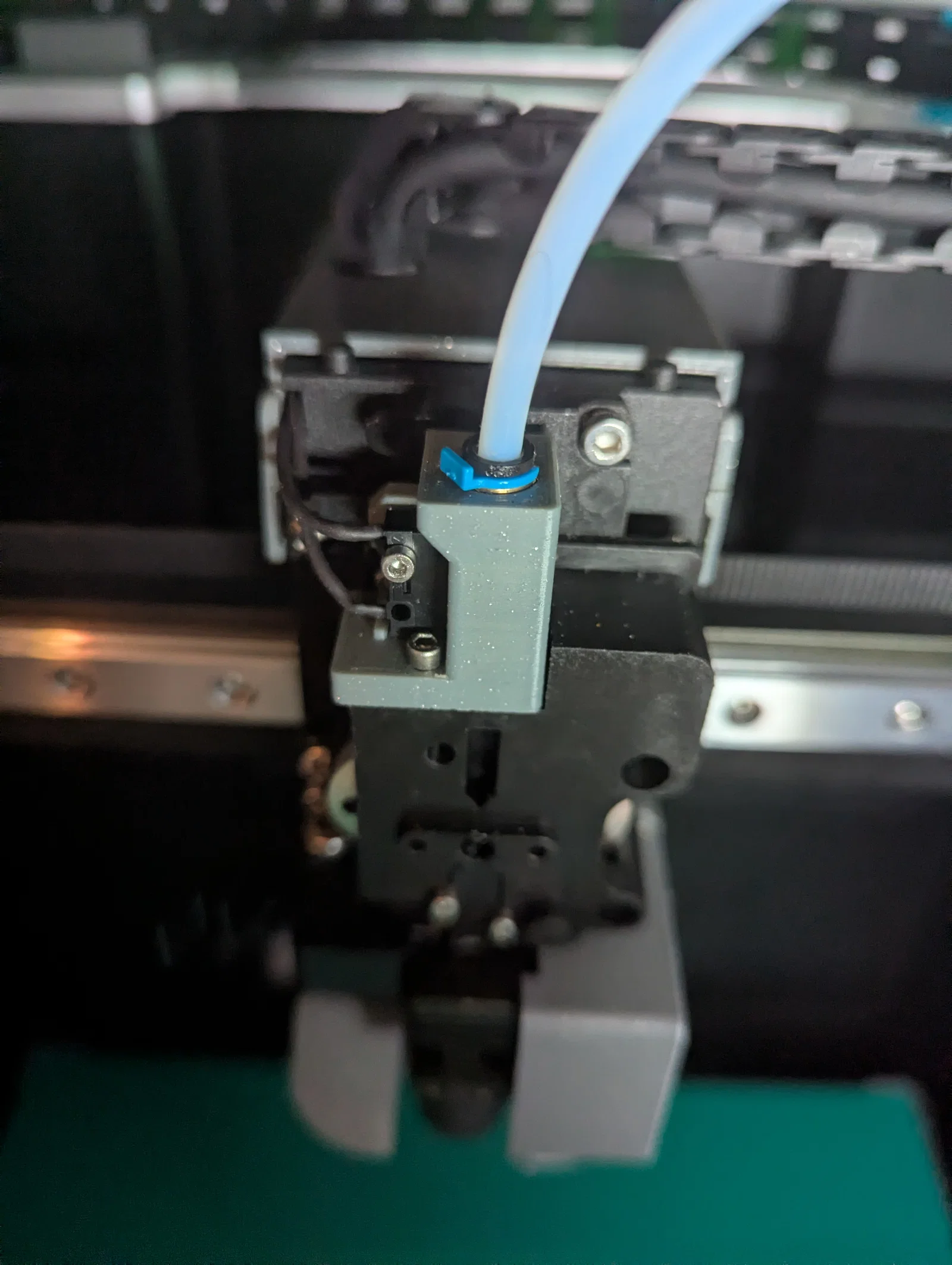

Đây là bản cải tiến nhỏ cho mẫu cảm biến sợi nhựa (filament sensor) tuyệt vời của 53Aries và đã được Spunguh cập nhật. Mình đã dùng đầu nối kim loại (metal collet) từ E3D để giải quyết dứt điểm vấn đề răng của khớp nối ECAS làm đứt ống PTFE. Collet giờ đây xoay tự do cùng với ống PTFE nên hy vọng sẽ không còn tình trạng hỏng ống nữa!

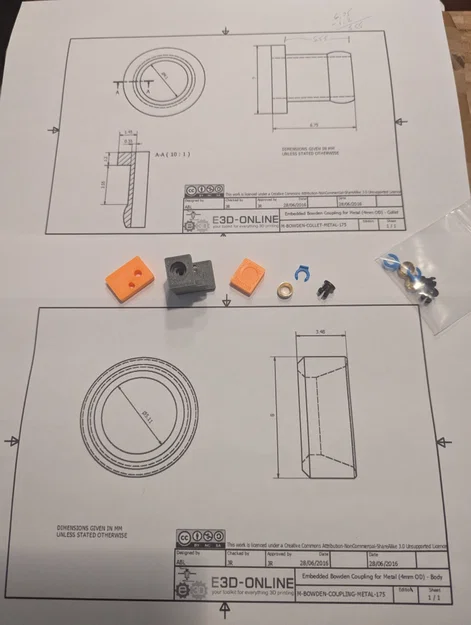

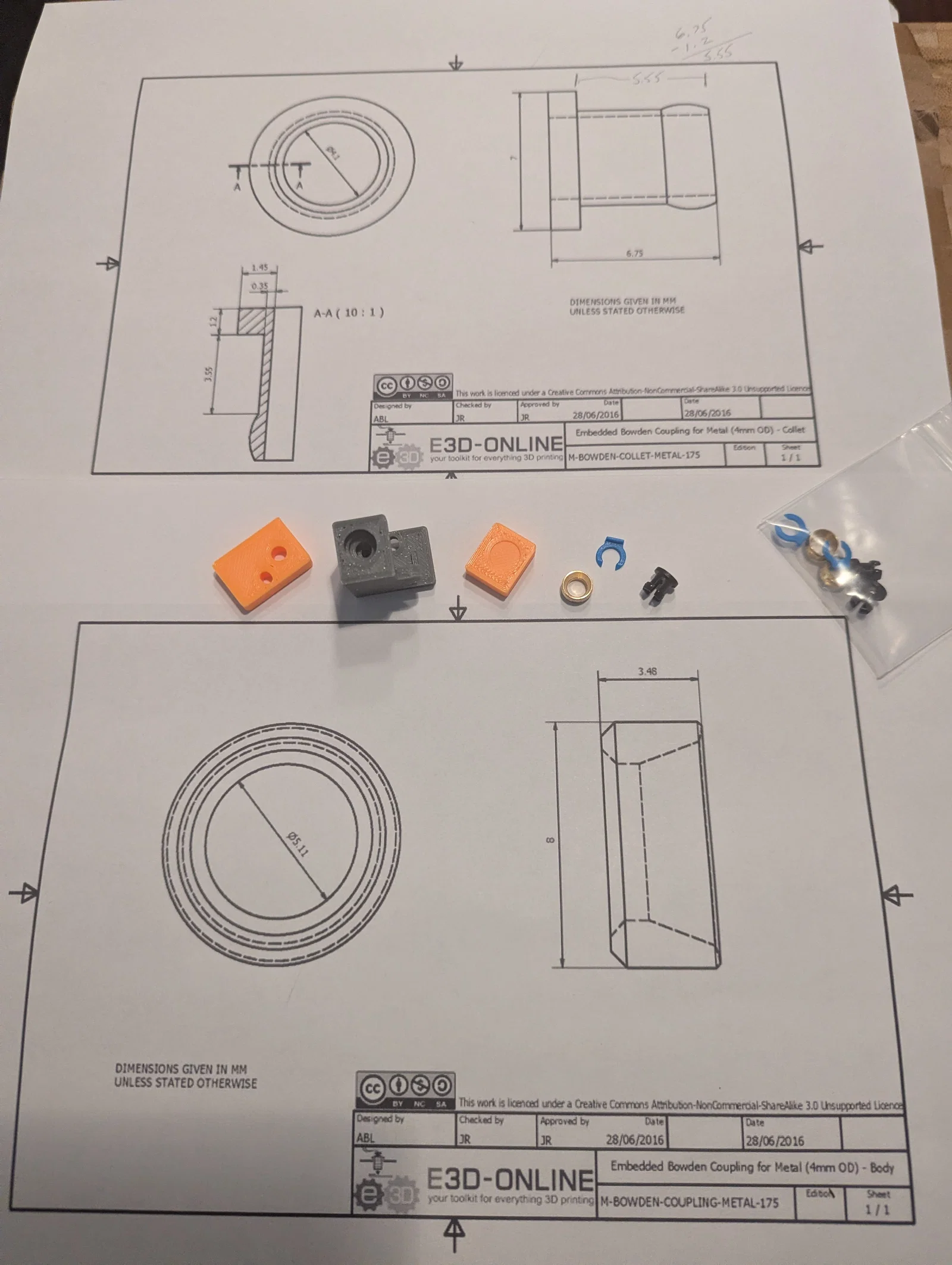

Đầu nối (collet) mà mình đã dùng mua từ KB3D:

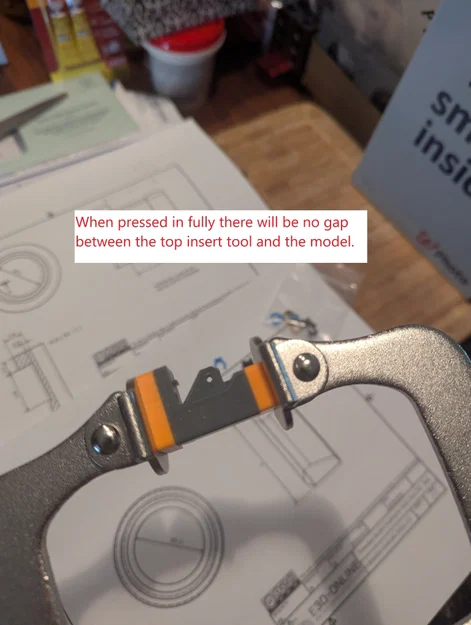

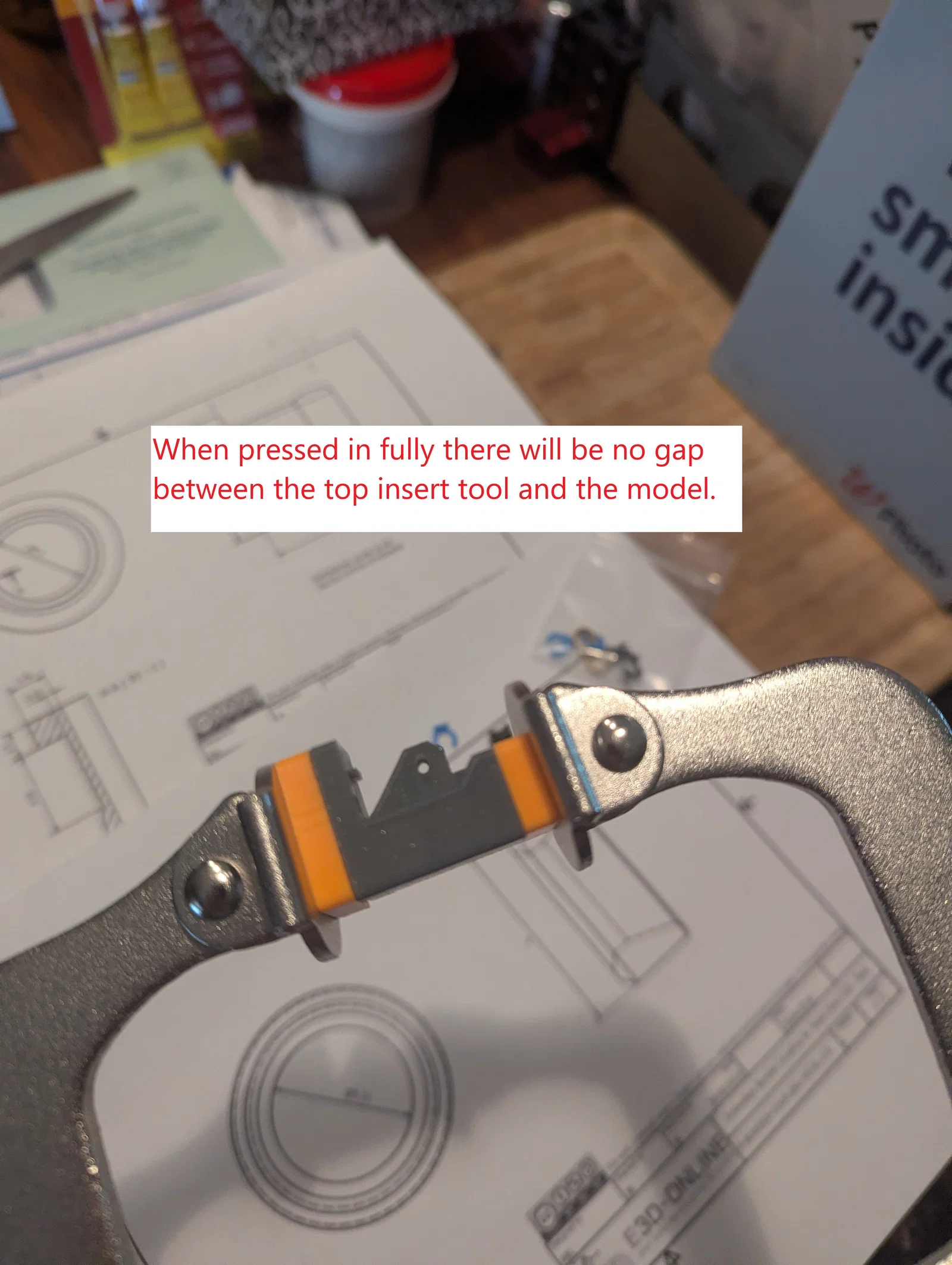

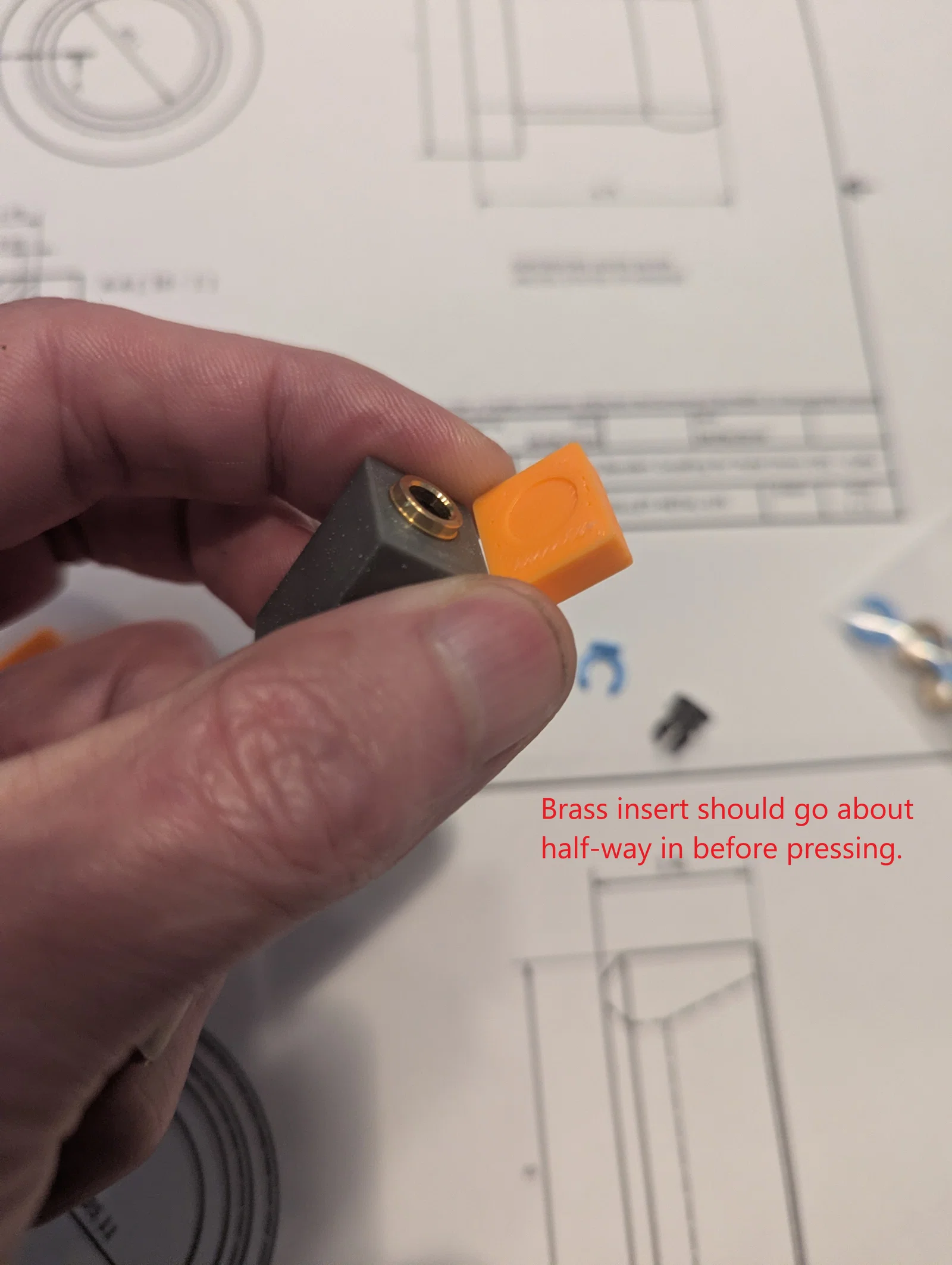

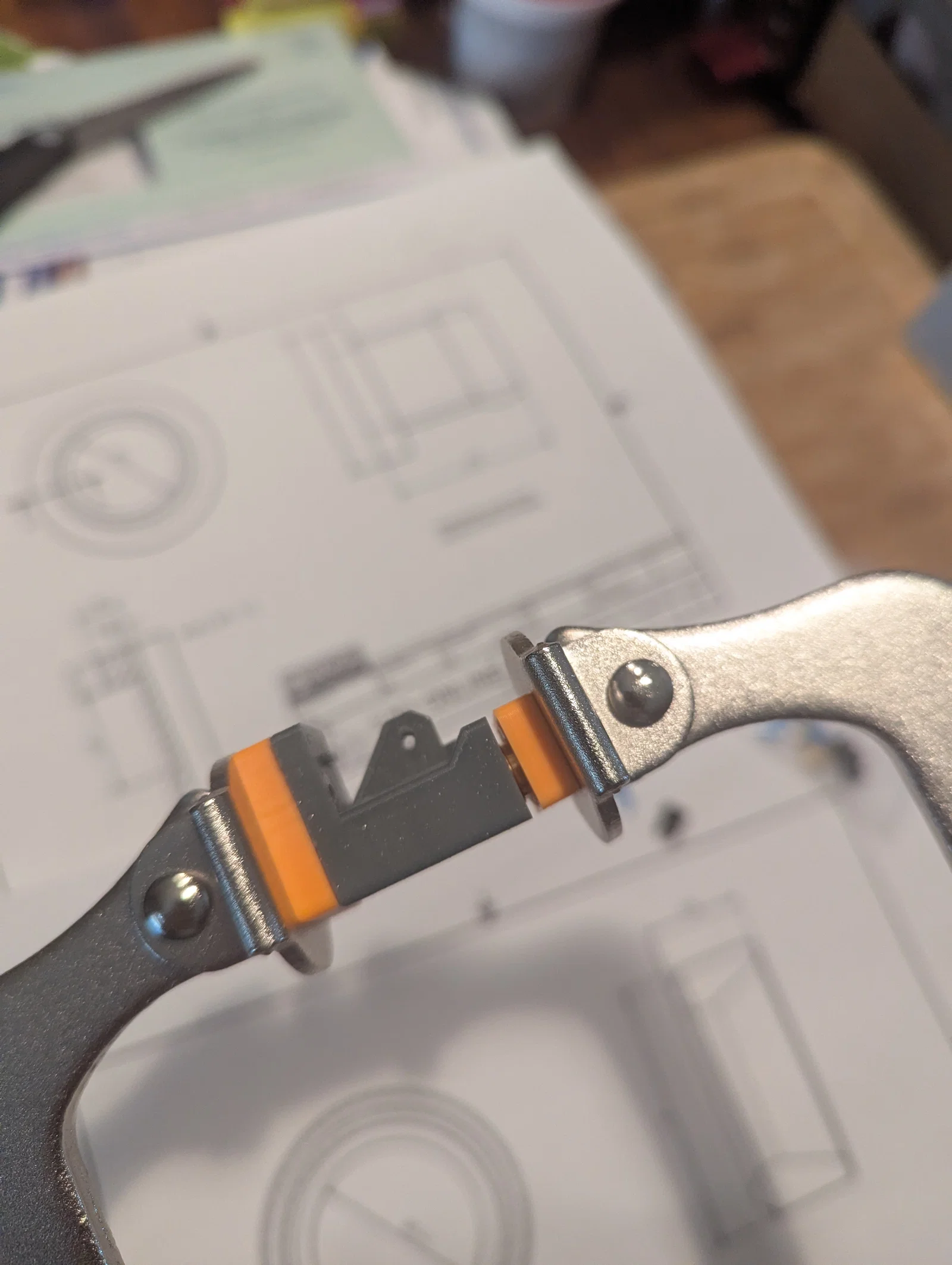

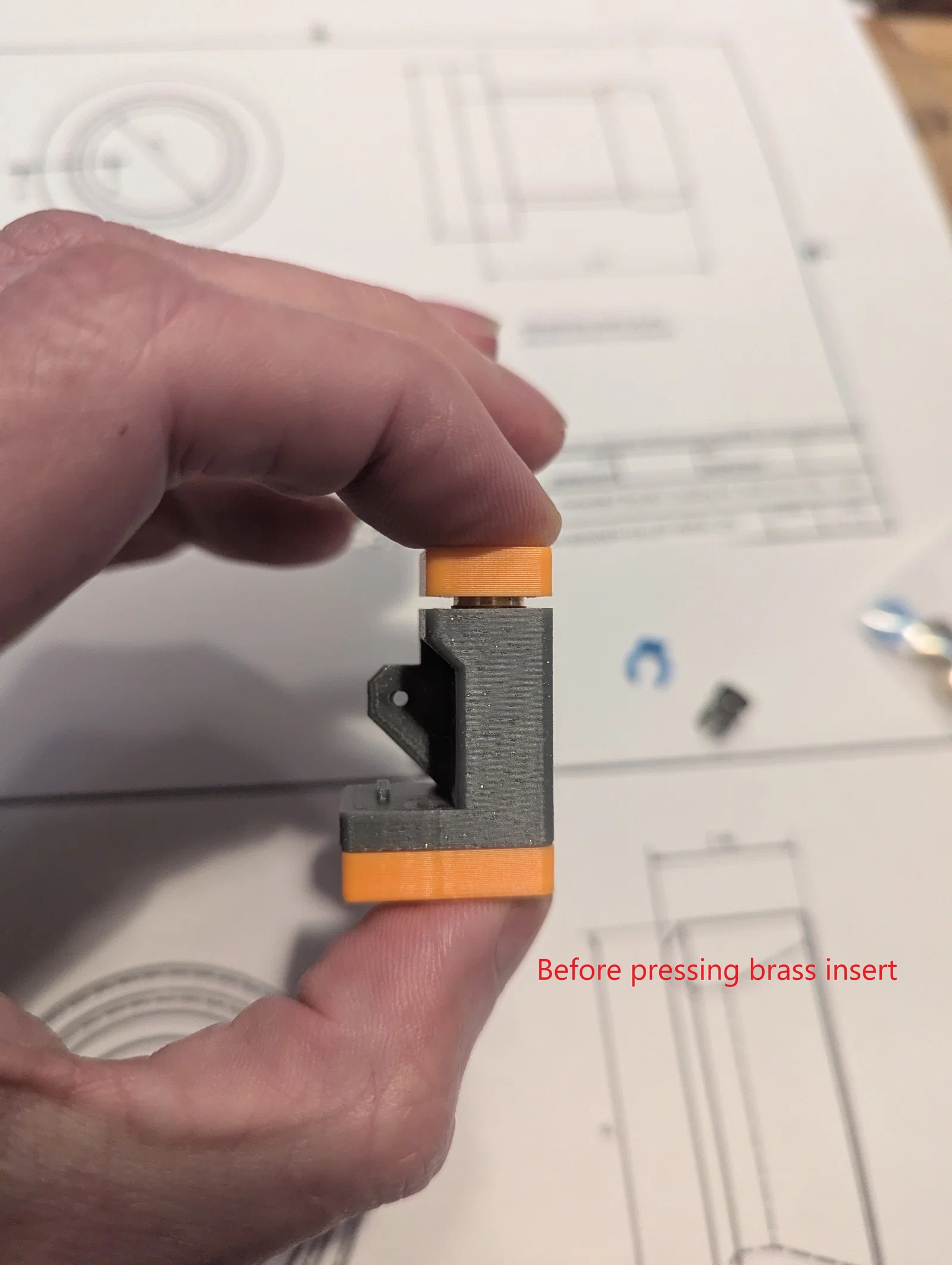

LƯU Ý: ĐẢM BẢO BẠN ĐÃ XỬ LÝ HẬU KÌ (POST-PROCESS) MẪU IN BẰNG CÁCH DÙNG DŨA TRÒN (RAT-TAIL NEEDLE FILE) NHƯ ĐÃ MÔ TẢ TRONG BÀI ĐĂNG CỦA SPUNGUH TRƯỚC KHI LẮP ĐẦU NỐI ĐỒNG VÀO!!!

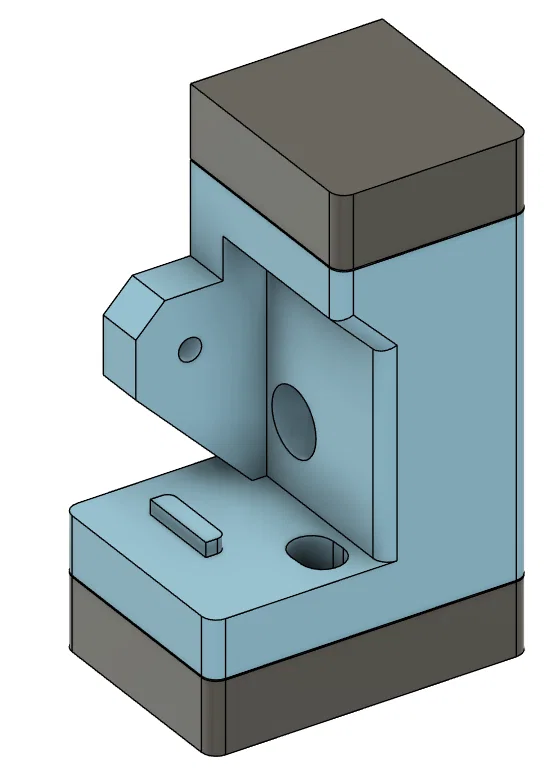

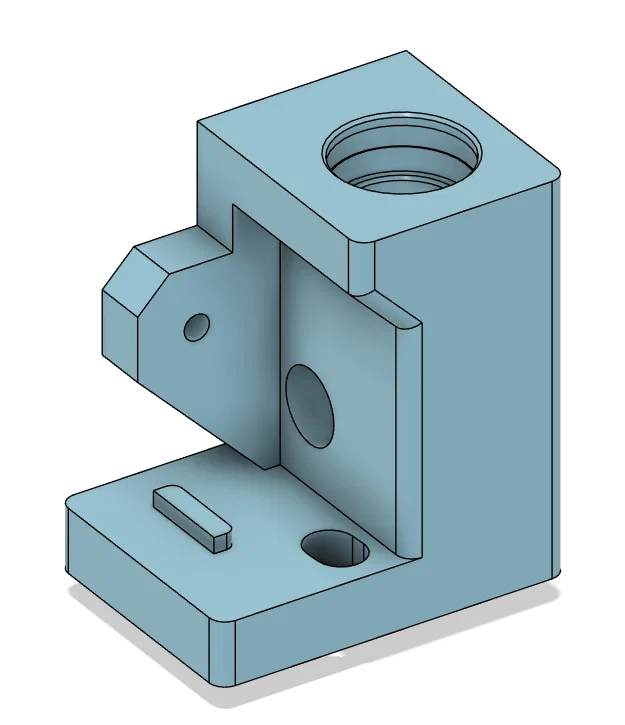

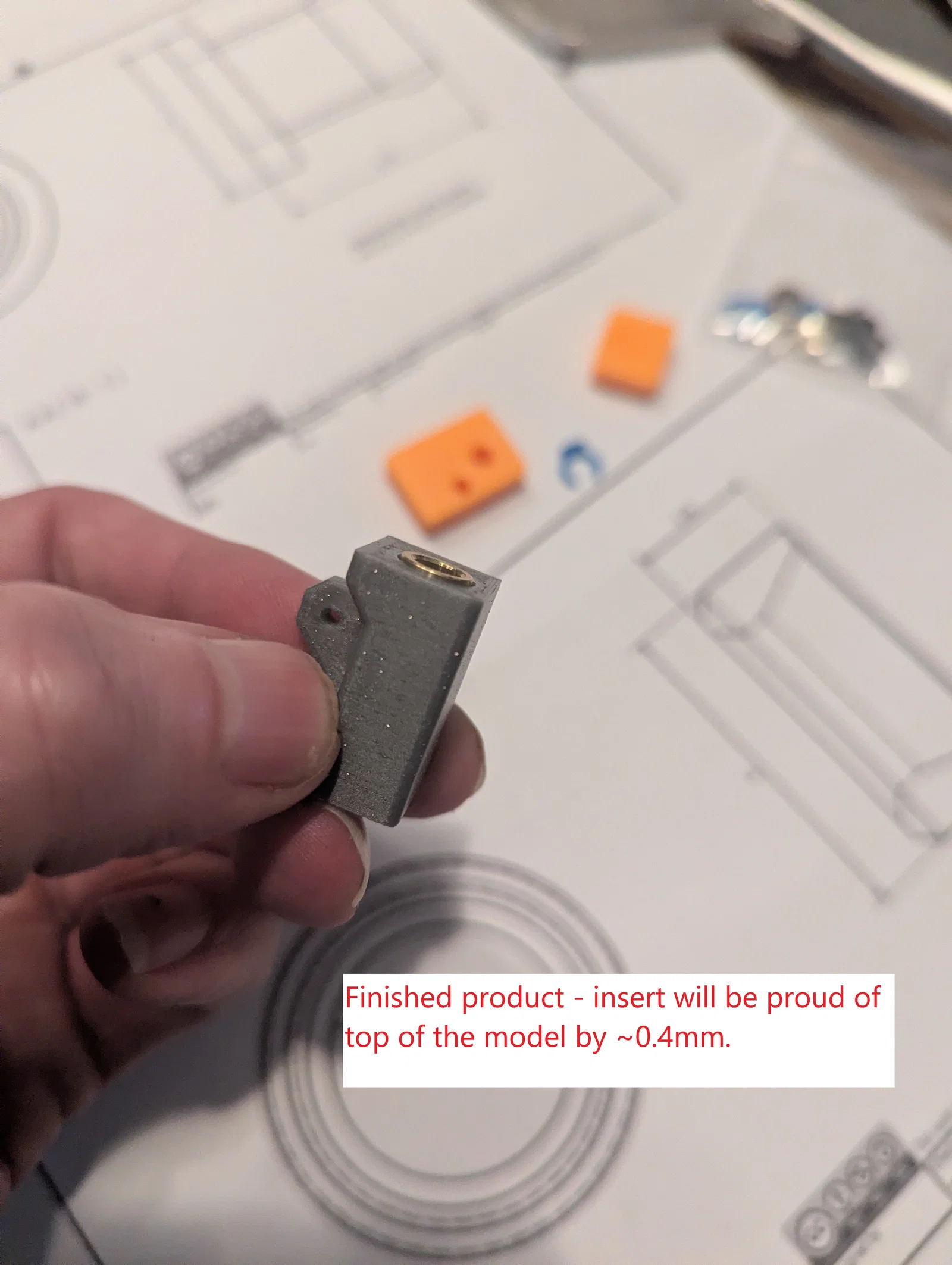

Hình ảnh đã được chú thích nên rất dễ hiểu. Mình chưa gặp vấn đề ống bị cắt đứt khi dùng phiên bản này. Mình thiết kế với dung sai khá khít để đảm bảo khớp nối chặt. File STEP được cung cấp nếu bạn cần nới lỏng dung sai một chút (nhưng nếu máy in của bạn đã được cân chỉnh chuẩn thì không thành vấn đề). Mình chưa chắc về các loại sợi nhựa chứa hạt phụ gia (filled filaments) vì mình dùng nhựa PC-blend thường cho bản mẫu này.
Chúc các bạn in ấn vui vẻ!
