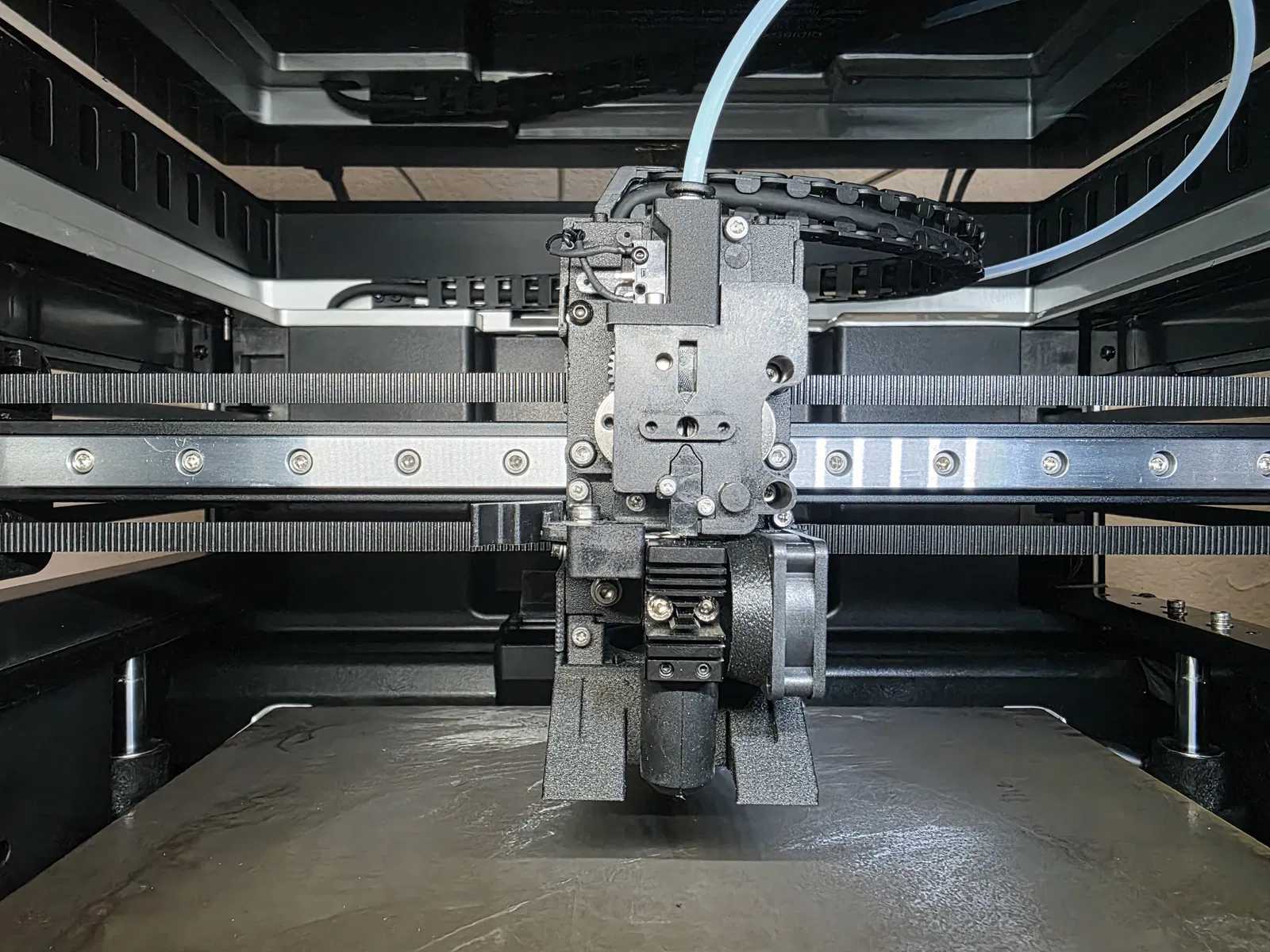

Sensor vào filament Q2 D2F (Model cập nhật)

*********** Updated Model 1-21-26 ***********

Công trình quá đỉnh của @53Aries — đây đúng là một mod “cần làm liền”, vì sensor báo hết filament (filament runout sensor) zin hay bị kẹt, filament mắc lại đứng luôn. Vấn đề còn tệ hơn nữa nếu bạn dùng QIDI Box.

Như anh ấy có nhắc trong discord, mấy cái đầu nối ECAS aftermarket thường “cắn” mạnh vào ống PTFE, làm ống mau mòn sớm. Con ECAS zin của sensor báo hết filament thì mình dùng trên cả P4 và Q2 thấy ổn, nên mình chỉnh lại để nó fit vô cái housing. Qua vài lần remodel và test, thêm hình học (additional geometry) và vài bổ sung khác, kết quả cho thấy model này chạy rất ngon.

Models:

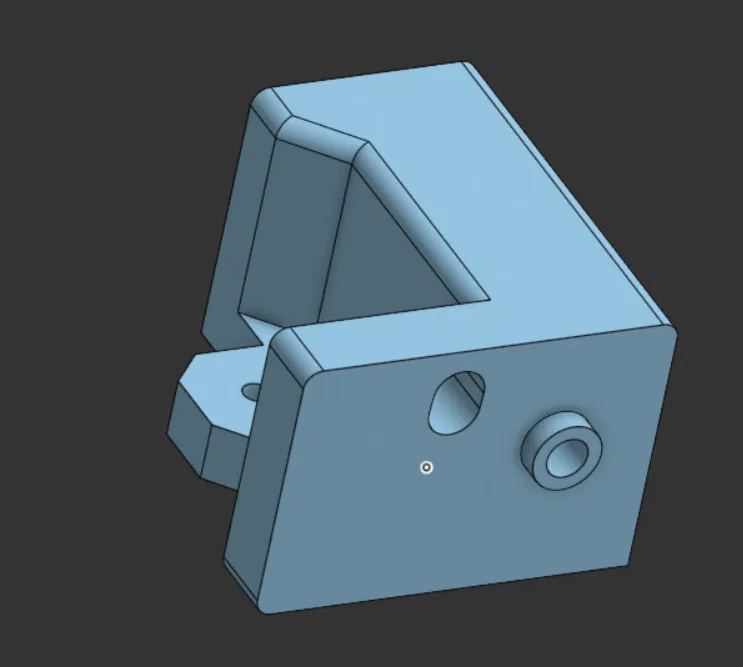

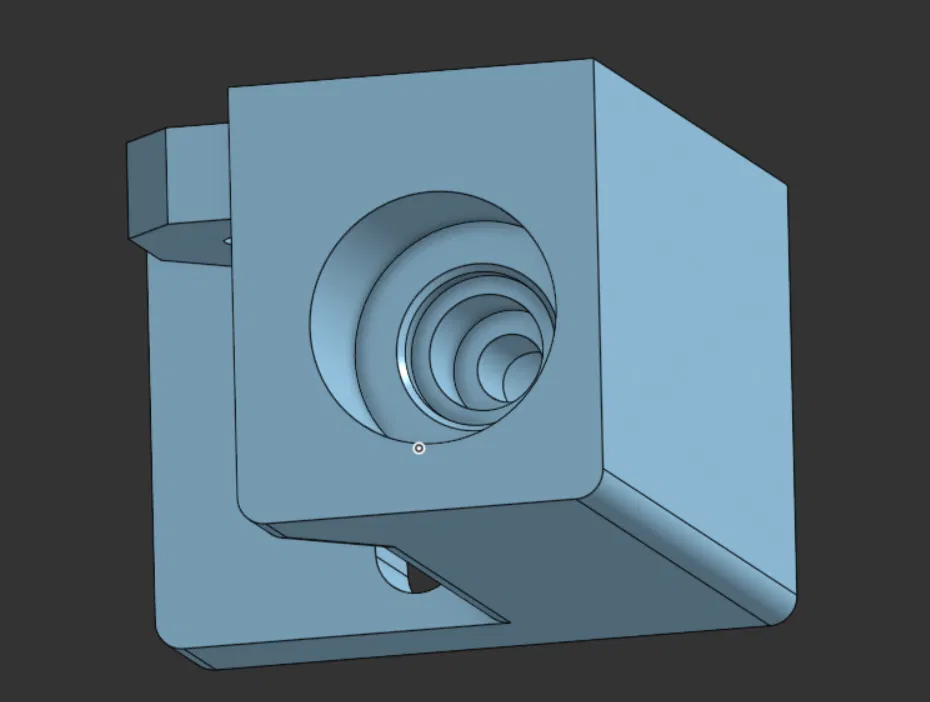

-Model đã chỉnh (khuyến nghị), được sửa phần internal geometry theo cách khác. Giúp ECAS zin vào chắc chắn, đồng thời hỗ trợ cho phép đút ống PTFE sâu hơn chút để chắc tay và đường filament đẹp hơn. Có thêm một phần extrusion phía dưới thò vào extruder. Ngoài ra còn đắp thêm 1mm ở mặt sau, vì model gốc không canh thẳng được với cửa vào extruder.

-Model gần như giữ nguyên kích thước, chỉ chỉnh lỗ ECAS. Bám sát model của @53Aries, nên nếu model của anh ấy hợp với bạn thì cứ thử.

BẮT BUỘC phải chà nhám nhẹ lỗ filament cuối (chỗ ống PTFE kết thúc) để tạo vát mép (bevel), không là filament SẼ bị kẹt ngay tại đó. Mình thử dựng vát sẵn trong model nhưng khi in ra không cho kết quả tốt, nên cần vát bằng tay.

Printed in:
ISANGU PC-CF
0.12 Layer height, 4 Walls, 15% TPMS-D Infill

Items:
D2F Switch
4mm Ball Bearing
ECAS zin lấy từ Filament Runout sensor, hoặc có thể lấy từ bộ toolhead PTFE tube cũ khi bạn mua combo Q2 Box.

Instructions:

**Khuyến nghị in bằng filament chịu nhiệt, lý tưởng là CF/GF, nếu không thì fitting có thể sẽ không fit khít.

Supports bình thường (NORMAL supports)
4 interface layers
Top Z distance = bằng layer height (tối đa), khuyến nghị 0.12
Interface Layer Speed = 50
Top Interface Spacing 0.2**

Chà nhám tay tạo một chút vát nhẹ. Cố gắng chỉ tác động lên đường kính trong ở đoạn cuối càng chính xác càng tốt. Đừng làm quá, chỉ vài đường nhẹ ở khu vực được highlight bên dưới.

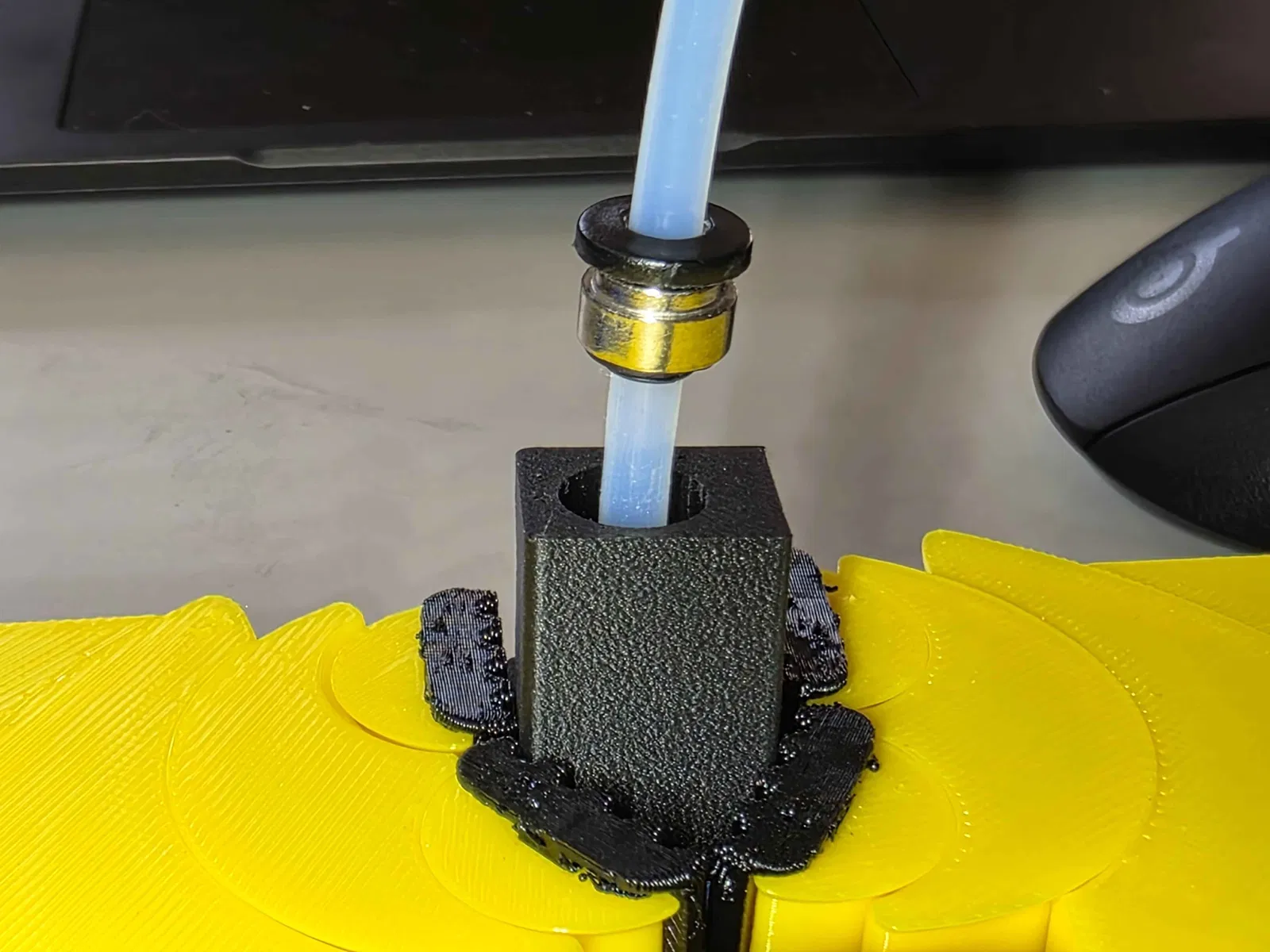

Ống PTFE nên được đưa vào trước và nằm sát (flush) trong đúng lỗ của nó. NHỚ đảm bảo đầu ống được cắt vuông đẹp, không là dễ bị cấn/kẹt. Khi lắp hoàn chỉnh về sau, bạn vẫn rút ống PTFE ra được bình thường — chỉ cần đảm bảo đã ấn xuống hết cỡ.

Test fit, rồi thử bẻ/đổi góc filament ở nhiều hướng khác nhau. Nếu vẫn bị cấn/kẹt, quay lại vát thêm bằng dụng cụ chà nhám tay.

Bạn có thể bị cấn ở phần dưới, chỗ viên bi 4mm và D2F switch nằm. Cái này cứ bỏ qua, hoặc lắp full assembly để chắc chắn rồi test khi đã lắp hoàn chỉnh.
