Cổng nguồn lọc cho máy in Voron 2.4 1

3 hình

Máy In 3D

Cổng nguồn lọc cho máy in Voron 2.4

Tác giả Bukken

Lượt tải
47
Lượt thích
6
Lượt coi
603

File 4 2,5 MB

  • rear_power_inlet_skirt_b_300_1765871918.stlSTL · 329,9 KB
  • rear_power_inlet_skirt_a_300_1765871919.stlSTL · 679 KB
  • rear_power_inlet_skirt_ab_300_1765871920.stepSTEP · 897,4 KB
  • Schaffner_FT261_FN9260_eng_tds_1765871922.pdfPDF · 619,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Công tắc rocker nguồn được di chuyển sang bên trái/phải của vạt trước của Voron 2.4

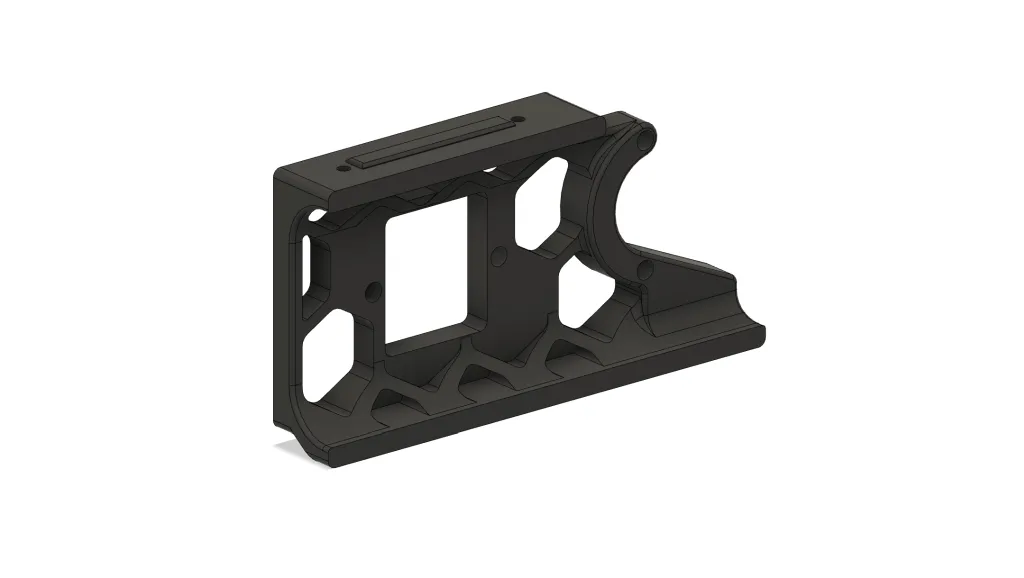

Đây là một bản mod của vạt sau AB cho Voron 2.4
Tương thích với kích thước xây dựng 300 của Voron 2.4.

# Danh Sách Vật Liệu

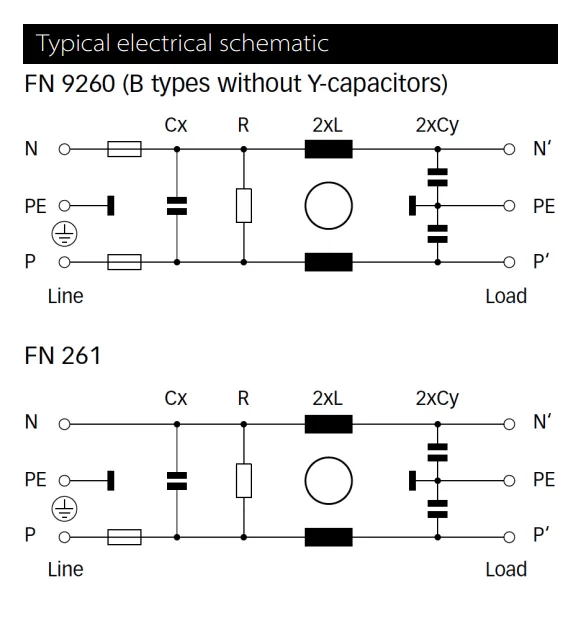

- 1x FN9260B-10-06 - Cổng nguồn với bộ lọc (Số bài viết Distrelec: 301-09-731/Số phần nhà sản xuất: FN9260B-10-06)
- 1x RND 170-00002 - Fuse 5 x 20mm, 10A, 250V (Số bài viết Distrelec: 300-43-422/Số phần nhà sản xuất: RND 170-00002)(fuse không bao gồm với ổ cắm)
- 5x M3 Heat-set insert
- 2x M3x8 SHCS
- 2x M3x6 BHCS (SHCS cũng sẽ hoạt động)

# Hướng Dẫn
- In vạt cho bên mà bạn muốn gắn cổng nguồn đã lọc.

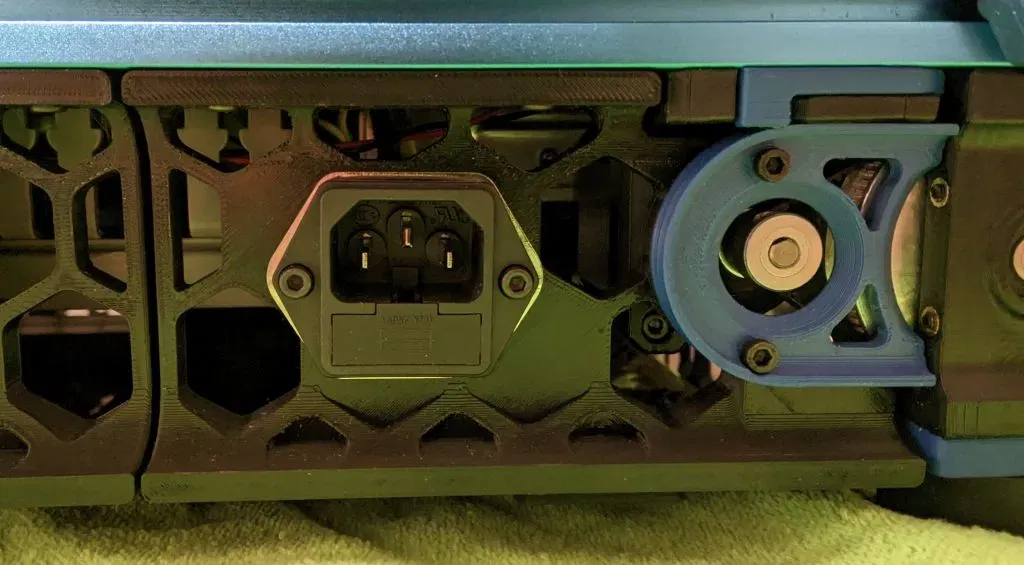

- Đặt cổng nguồn vào lỗ và cố định nó bằng hai vít M3x6.
- Chèn fuse vào ổ cắm nguồn.
- Gỡ bỏ phần vạt nguyên bản từ Voron 2.4 của bạn và lắp đặt cái mới vào vị trí của nó.

# Cài đặt in (Được khuyến nghị bởi đội ngũ Voron)
- Độ đặc: 40%
- Số lượng tường: 4
- Lớp trên/dưới đặc: 5

# Thông tin cổng
- Đánh giá: 10 A, 250 VAC
- Cấu hình tiếp xúc: 2NO
- Chiều rộng cắt bảng: 33.3mm
- Chiều cao cắt bảng: 29.3mm
- Loại lắp đặt: Vít

Đây là một bản mod của vạt được thiết kế bởi đội ngũ Voron: https://github.com/VoronDesign/Voron-2
