Khung PC Dạng Mở Nhỏ Gọn / Bench Kiểm Tra (ATX / mATX)

Về dự án này

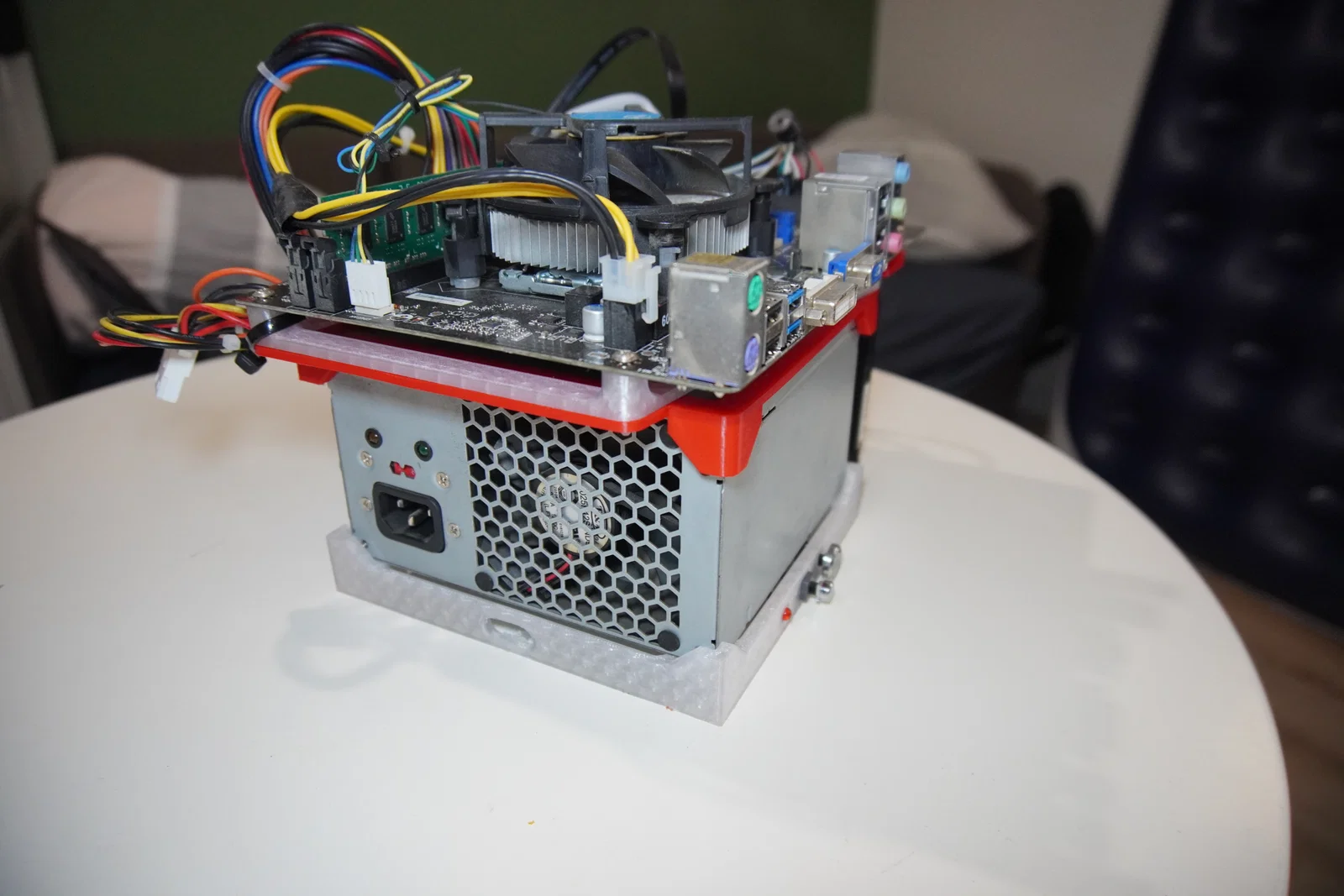

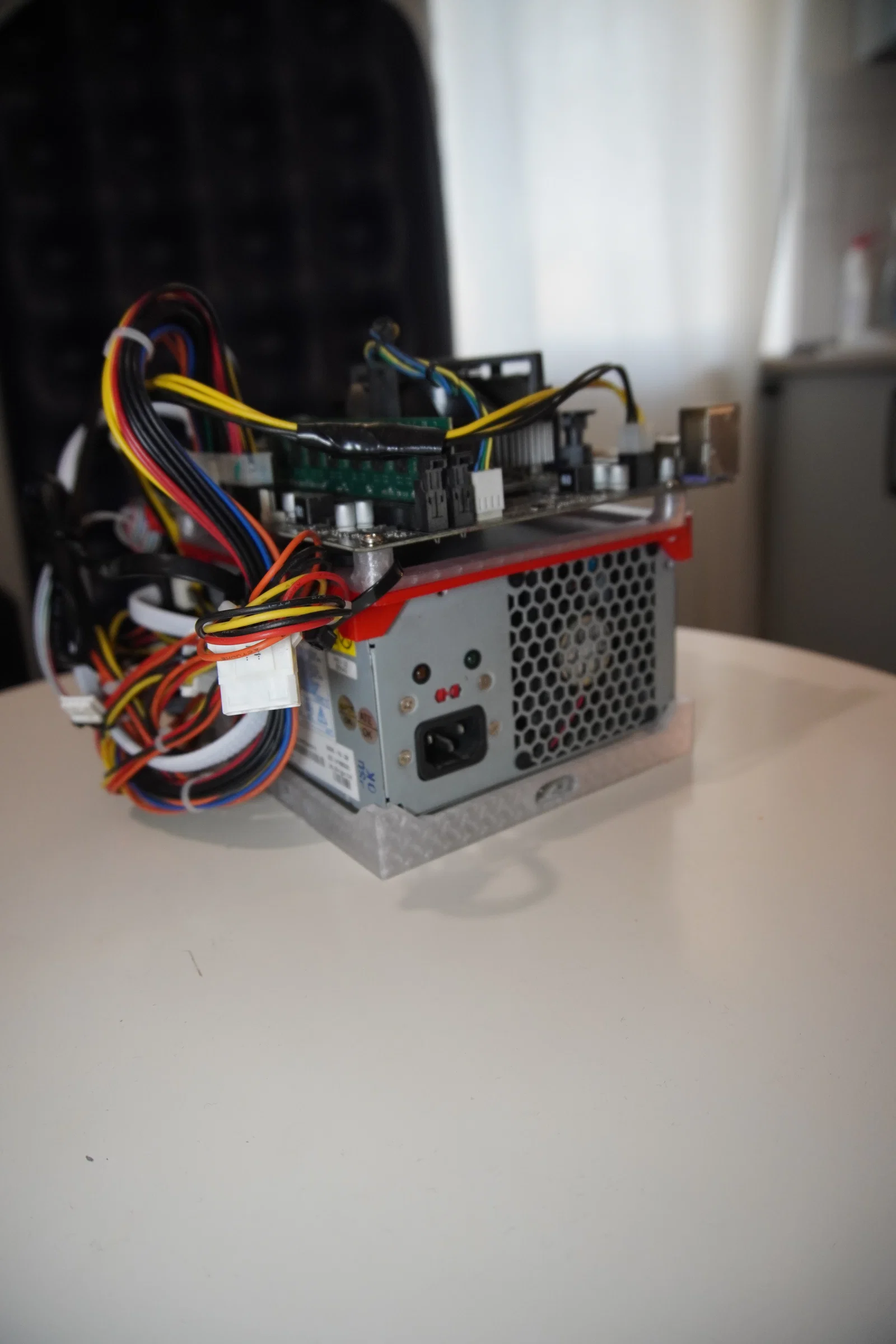

Compact Open Frame PC Case là một mẫu khung bench kiểm tra linh kiện và vỏ máy tính để bàn tối giản, đầy đủ công năng. Thiết kế này giúp sắp xếp linh kiện theo chiều dọc để tiết kiệm diện tích, tận dụng bộ nguồn ATX làm đế và treo các ổ cứng phía dưới bo mạch chủ. Sản phẩm này cực kỳ phù hợp để tận dụng phần cứng cũ, xây dựng máy chủ gia đình (NAS) hoặc làm bộ khung thử nghiệm chuyên dụng.

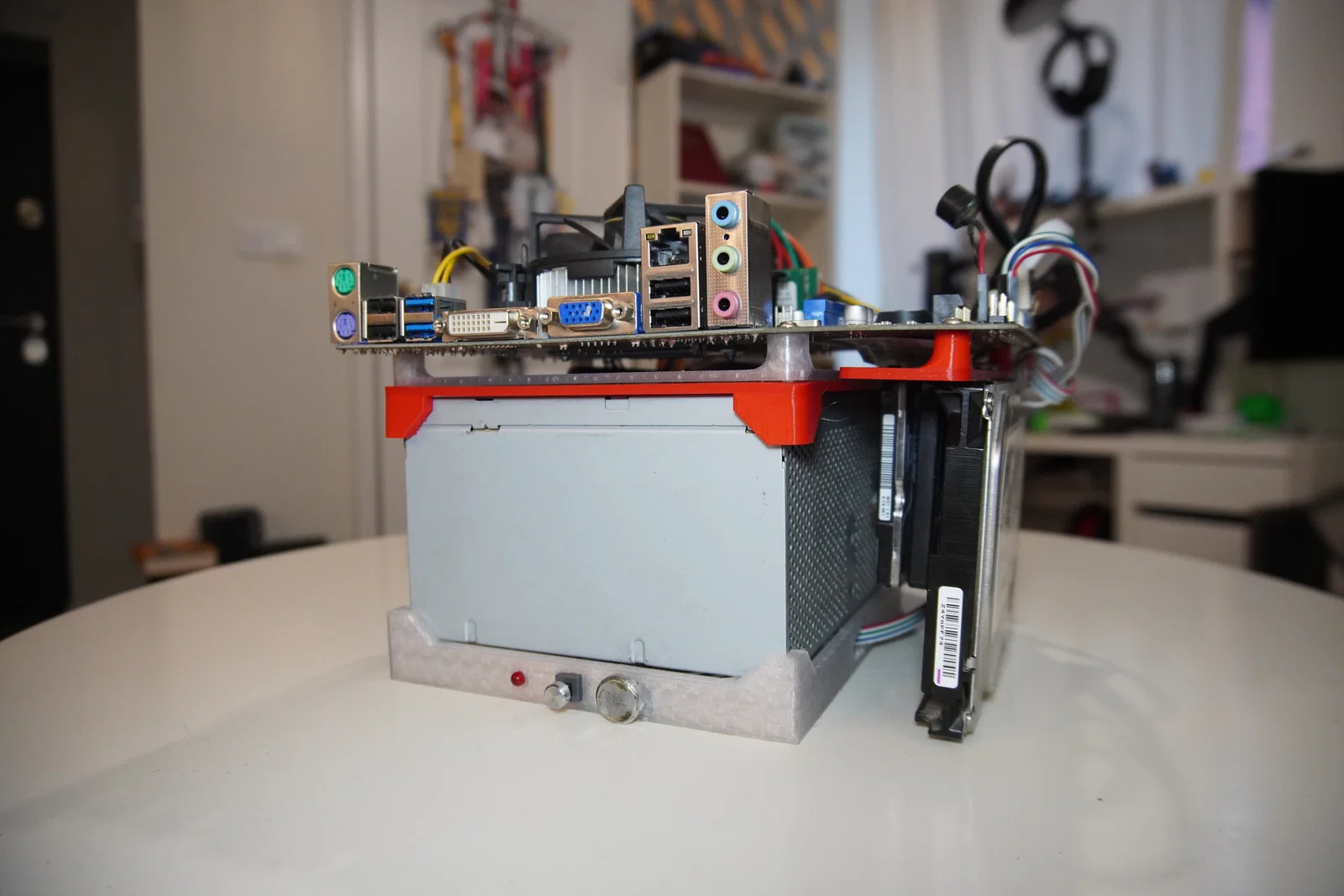

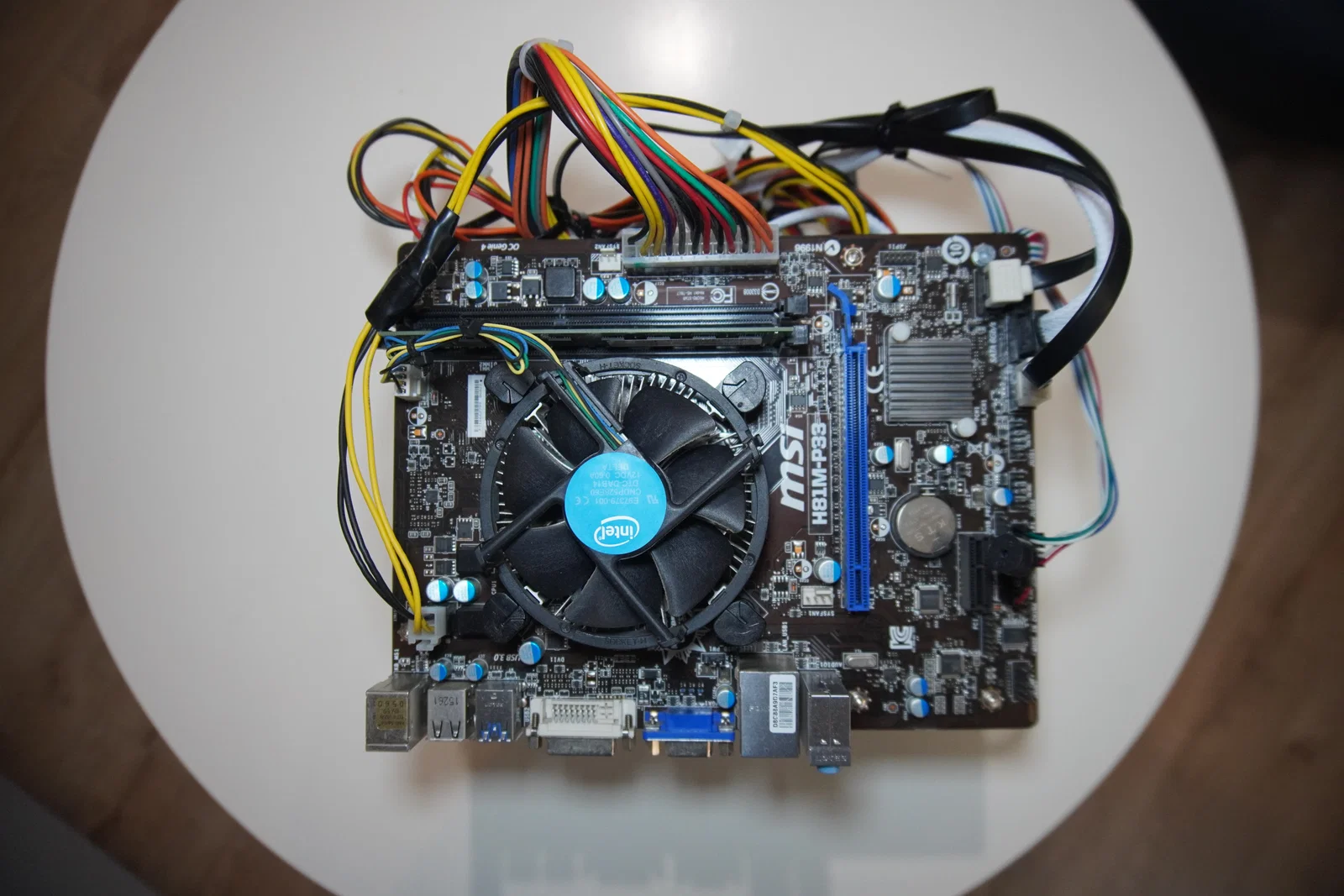

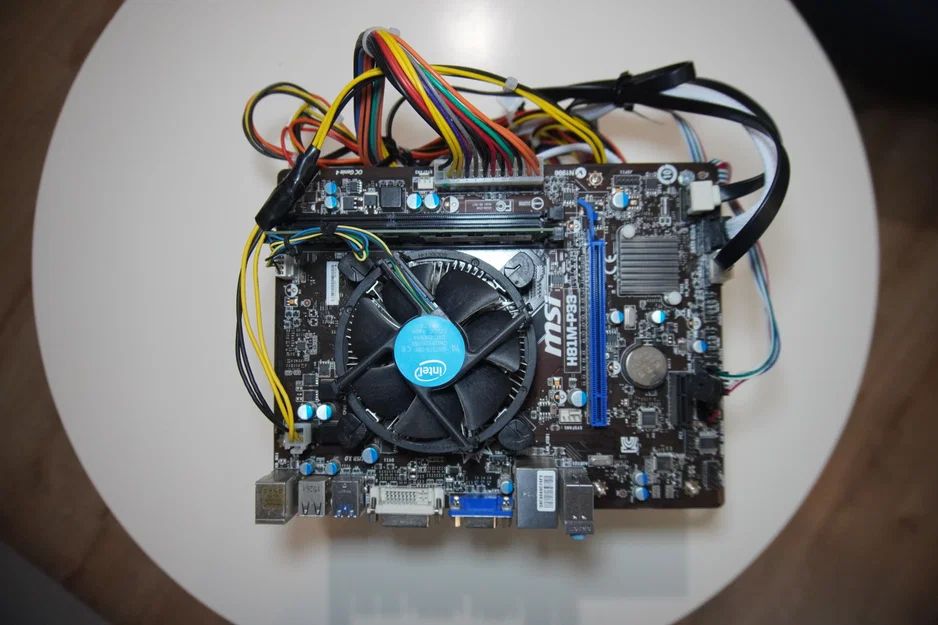

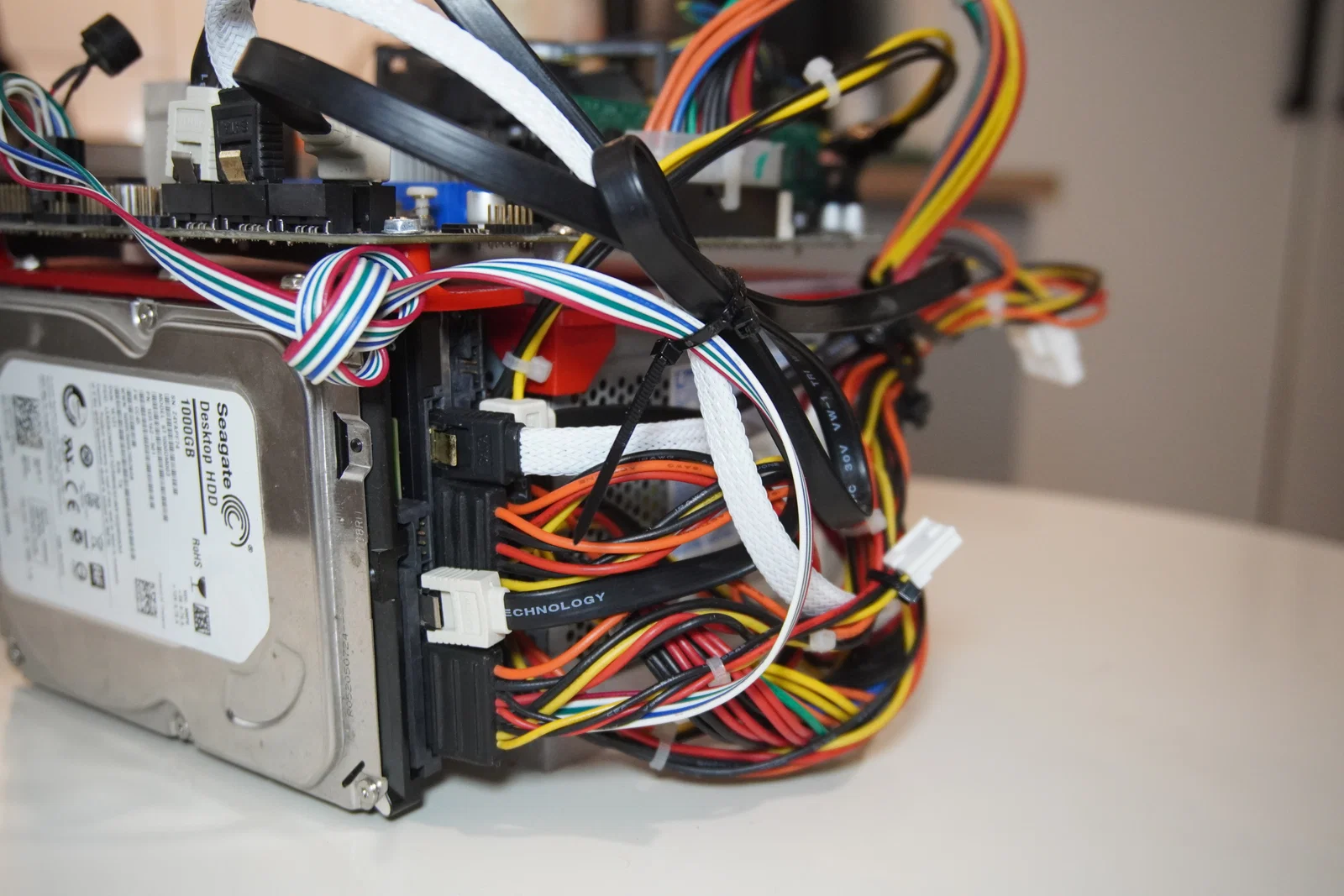

Phần khung được trang bị các vị trí lắp đặt cho nguồn ATX tiêu chuẩn, bo mạch chủ micro-ATX (cũng tương thích với Mini-ITX) và một hệ thống lắp đặt thông minh bên hông/đáy cho tối đa ba ổ cứng (1x HDD 3.5" và 2x SSD/HDD 2.5"). Máy còn có sẵn mặt trước tích hợp nút Nguồn/Reset và đèn LED.

In ấn và Lắp ráp

Do linh kiện máy tính tỏa nhiệt, chúng tôi đặc biệt khuyến khích in các chi tiết bằng nhựa PETG, ABS hoặc ASA. Hãy sử dụng độ lấp đầy (infill) từ 20-30% (kiểu Grid, Gyroid hoặc Cubic) và đảm bảo ít nhất 3-4 lớp vỏ (perimeters) để tăng độ cứng cáp. Bạn có thể cần thêm support ở một số vị trí nhô ra.

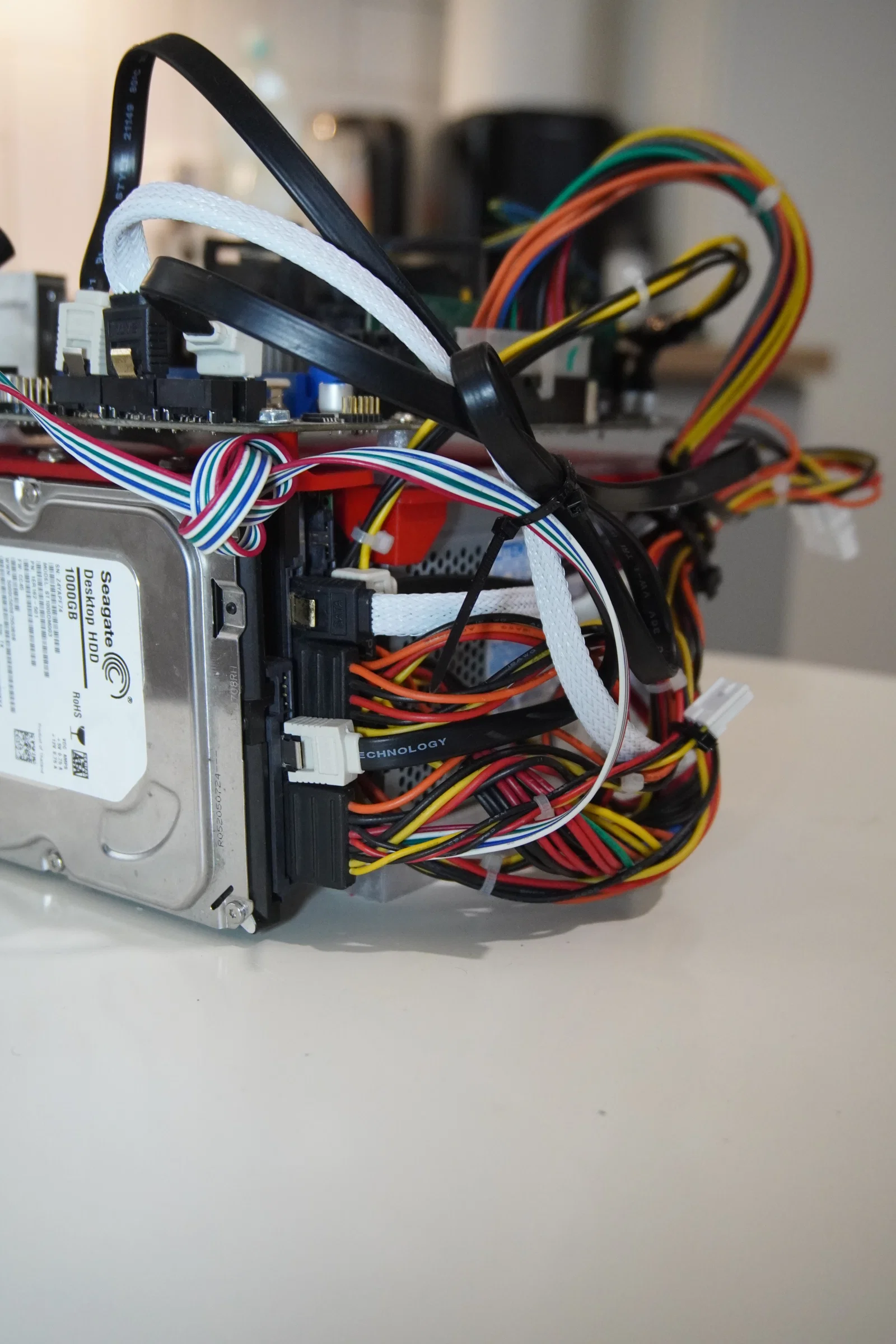

Để lắp ráp, bạn sẽ cần các loại ốc vít máy tính tiêu chuẩn (6-32 cho PSU và HDD 3.5", M3 cho bo mạch chủ và ổ đĩa 2.5"), nút bấm nhấn nhả cho bảng điều khiển phía trước và dây rút.

Lưu ý khi lắp ráp:

1. Trước tiên, hãy bắt ốc các ổ cứng vào giá đỡ tương ứng.

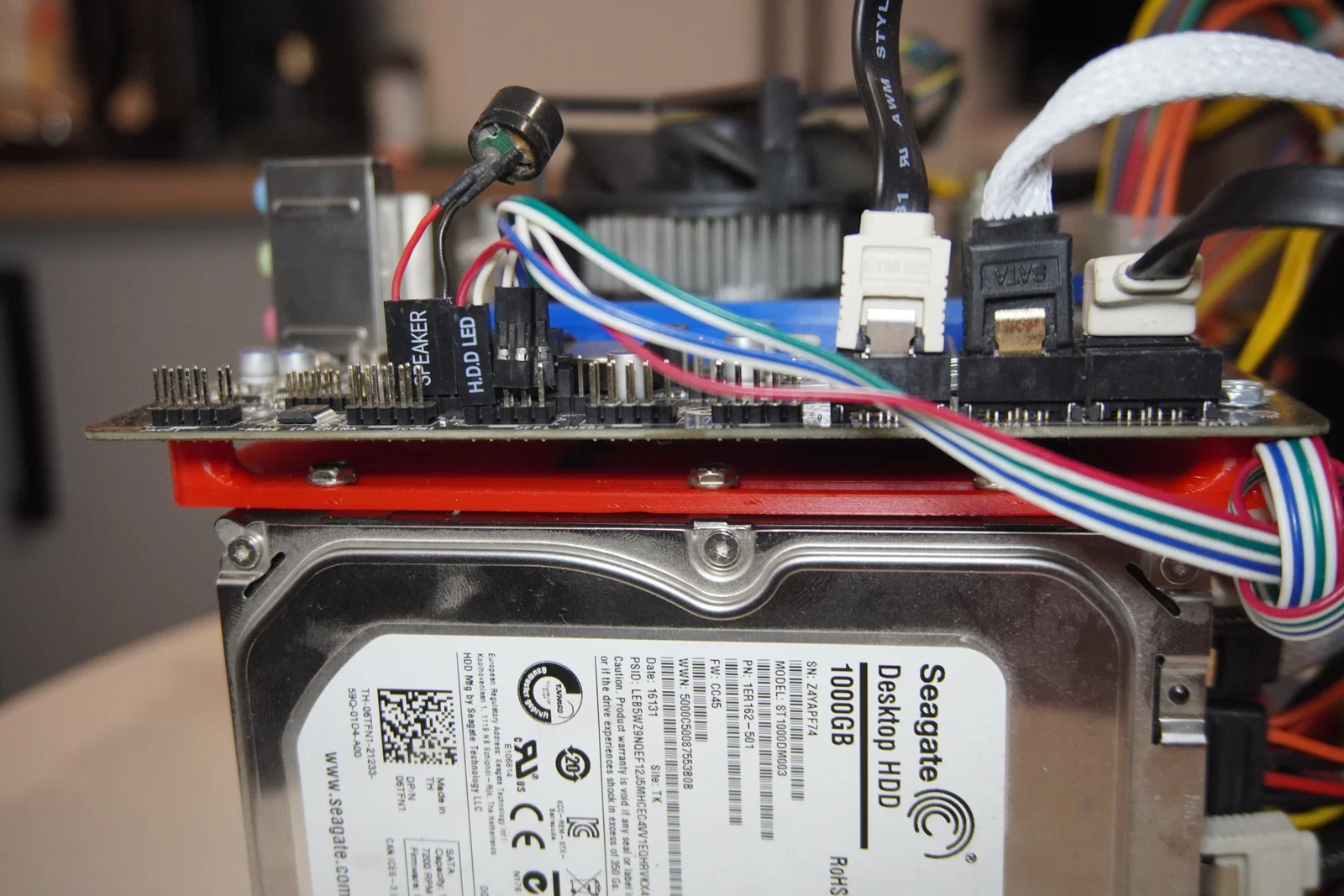

2. Tiếp theo, gắn cụm ổ cứng vào bo mạch chủ.

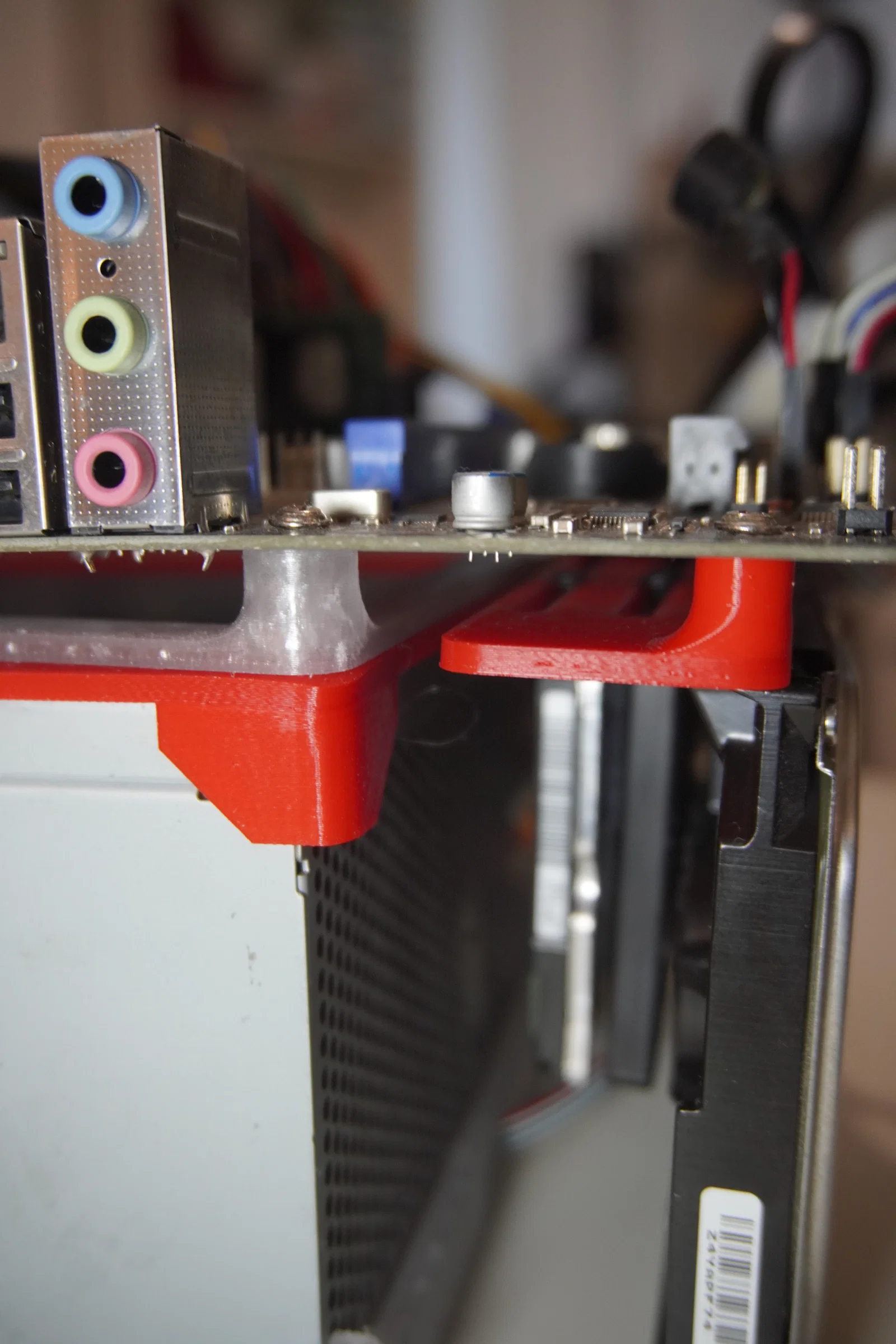

3. Chi tiết quan trọng: Giá đỡ gồm phần trên (phía bo mạch chủ) và phần dưới (phía PSU).
4. Hai phần này được kết nối với nhau bằng chốt nhấn vừa khít (press-fit pin).
5. Lắp ráp khung dưới với PSU rồi cố định phần trên đã hoàn thiện lên trên cùng.

Thông tin nền tảng

Động lực cho dự án này bắt nguồn từ nhu cầu có một giải pháp nhỏ gọn, tiết kiệm không gian để kiểm tra phần cứng và chạy máy chủ gia đình mà không cần cồng kềnh như vỏ máy tính truyền thống. Các vỏ máy thường chiếm diện tích lớn, trong khi các bộ bench phẳng lại chiếm nhiều không gian theo chiều ngang. Bằng cách chồng bo mạch chủ trực tiếp lên trên bộ nguồn và giấu các ổ cứng vào khoảng trống bên dưới, thiết kế này đạt được diện tích nhỏ nhất có thể mà vẫn duy trì 100% chức năng.
