Giá đỡ camera cho máy in 3D Prusa MK3 và MK4

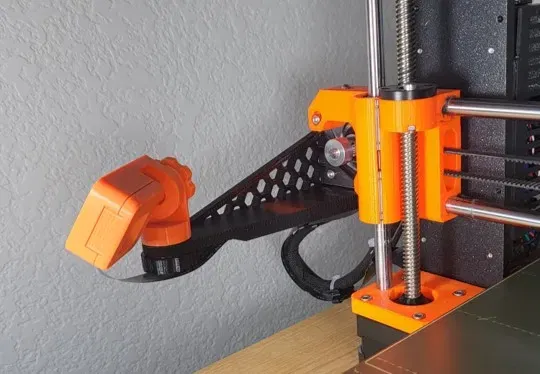

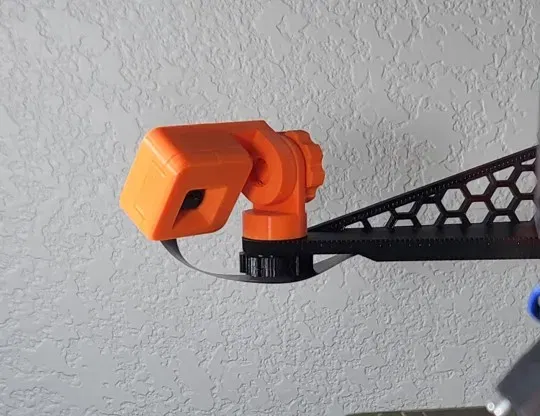

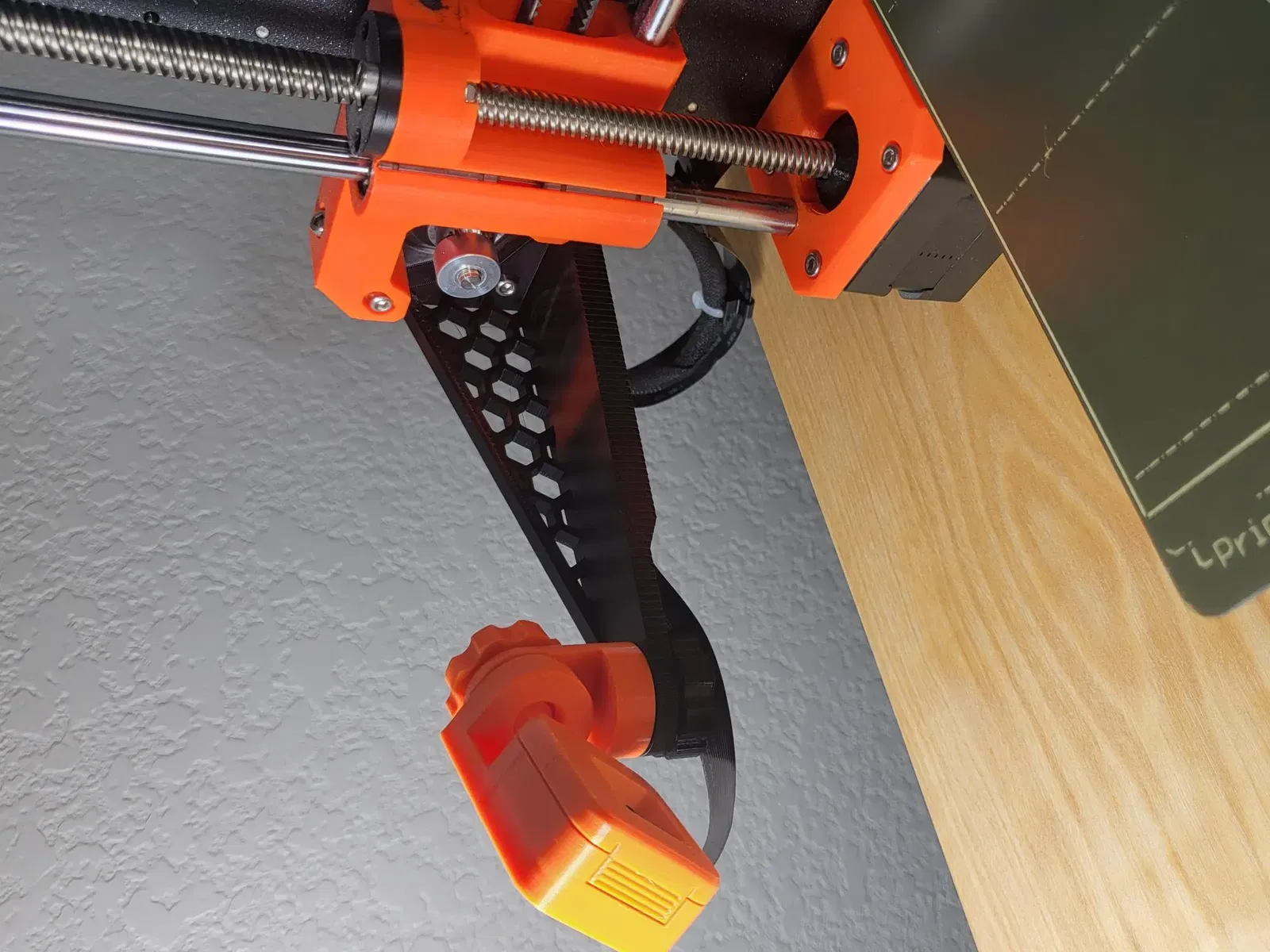

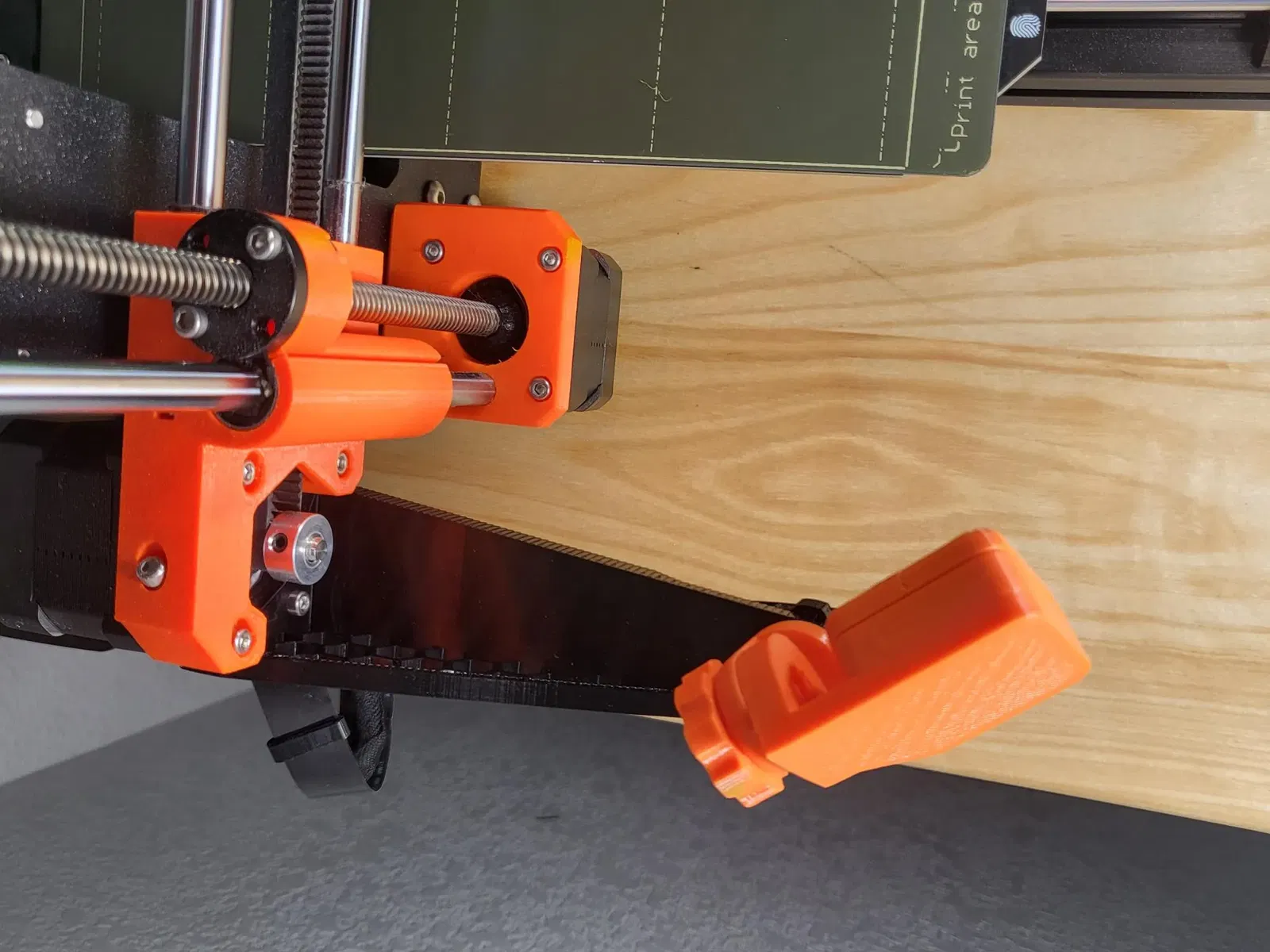

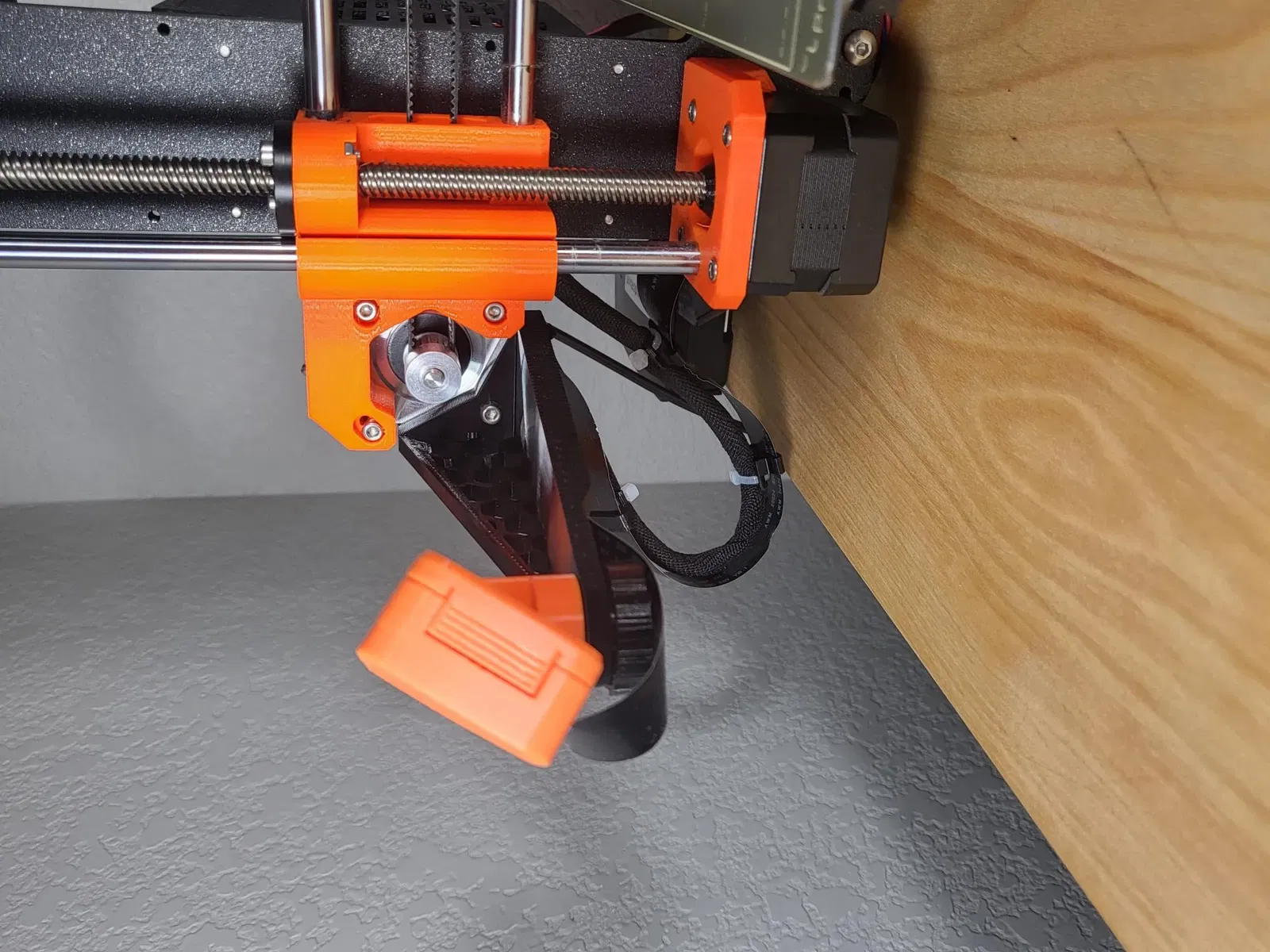

2/17/24 CẬP NHẬT: Tôi đã tải lên một núm thứ hai có ren vít dài hơn. Sử dụng cái dài hơn để gắn Pi Mount vào Pivot và cái ngắn hơn để gắn Pivot vào Bracket. 11/1/23 CẬP NHẬT: Tôi đã chỉnh sửa bracket để tương thích với máy in Prusa MK4. Vì vậy, cùng một bracket sẽ hoạt động cho cả hai mẫu máy in. Mọi thứ khác hoạt động như nhau. Đây là một giá đỡ cho Camera Raspberry PI trên máy in 3D Prusa Technologies MK3s. Giá đỡ gắn vào động cơ trục X với một vít M3x10 (sử dụng một cái từ gói phụ tùng Prusa). Thiết kế này dành cho Camera Video Raspberry Pi v2. Bracket có chiều dài cố định, nhưng giá đỡ cung cấp điều chỉnh 2 trục để bạn có thể có được góc nhìn chính xác mà bạn muốn. In hai núm. Có một khe ở đáy của bracket mà bạn có thể trượt cáp ribbon qua để cố định nó. Đây là một bản remix của thiết kế gốc của tôi. Tôi đã thực hiện những cải tiến sau: 1. Làm mỏng bracket và pivot để các bộ phận in nhanh hơn. 2. Loại bỏ một trong các xương dọc. 3. Thêm một mẫu cắt hex vào xương dọc còn lại (để nó trông “Prusa-ish!” hơn!) 4. Kéo dài các vít pivot (nhiều người đã bình luận rằng chúng không đủ dài). 5. Thêm kênh cáp ribbon. 6. Sử dụng Pi Camera Mount từ Golden 4 (đó là một bản remix từ Sneaks). Camera Pi được bao bọc trong một vỏ đóng snap. Không cần vít. 1. https://www.printables.com/model/376326/edit Tôi cũng đã thiết kế một hướng dẫn cáp ribbon gắn vào cáp động cơ trục x để giữ cho cáp ribbon không bị kéo ra. Tôi đã sử dụng ba cái trên máy in của tôi. Bạn có thể tải tệp ở đây: Cuối cùng, khi nó được lắp ráp lần đầu tiên, máy ảnh không được lấy nét. Nhà máy đặt chiều dài tiêu cự ở vô cực. Có hướng dẫn trên internet về cách lấy nét cho nó. Về cơ bản, tôi giữ vỏ máy ảnh trên bảng cẩn thận bằng kìm mũi nhọn và sau đó xoay ống kính ngược chiều kim đồng hồ bằng một chiếc ghim cho đến khi nó được lấy nét. Có một chút xi măng mềm giữ cho ống kính được cố định, vì vậy bạn sẽ cần đẩy một chút quá vị trí lấy nét và để xi măng trở lại vị trí cuối cùng của nó.
