Giá đỡ camera Raspberry Pi cho máy in Prusa MK3s

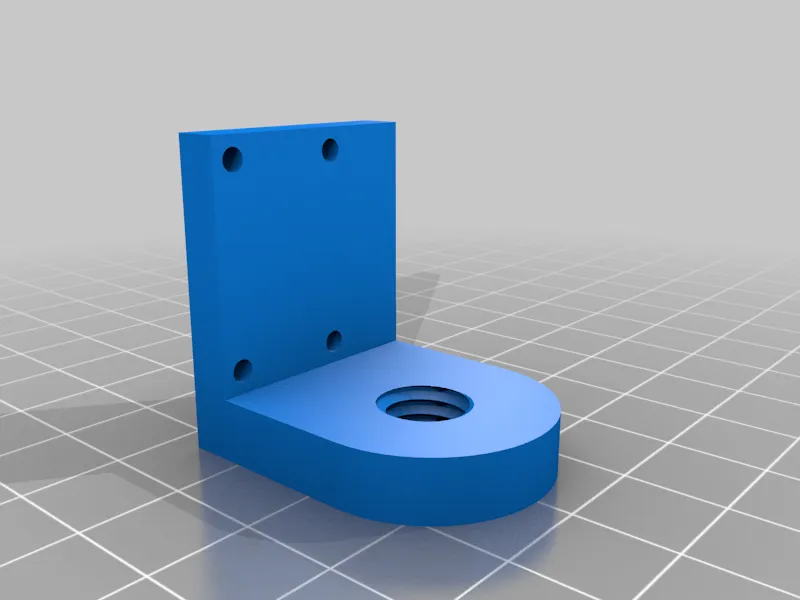

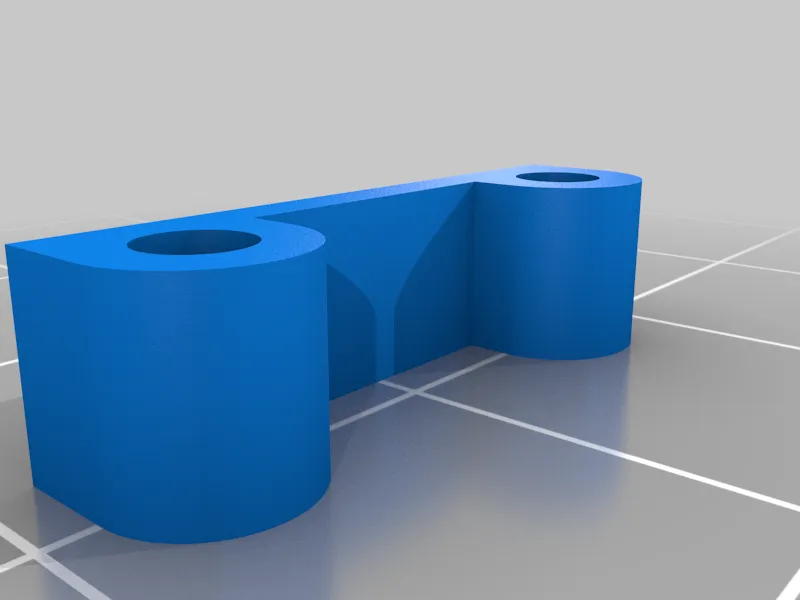

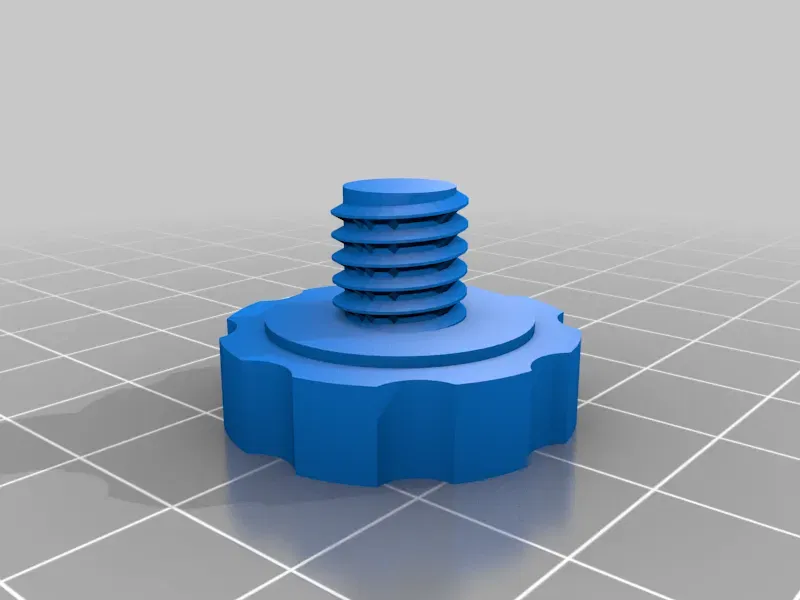

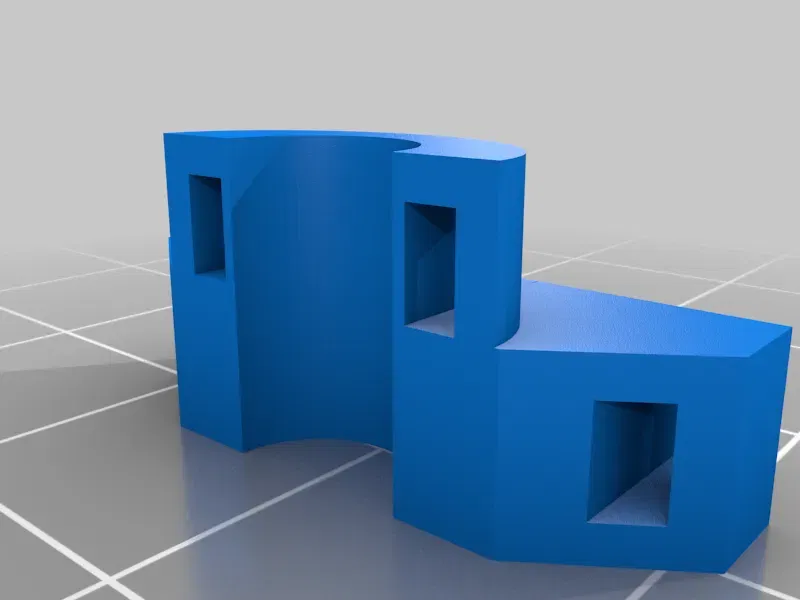

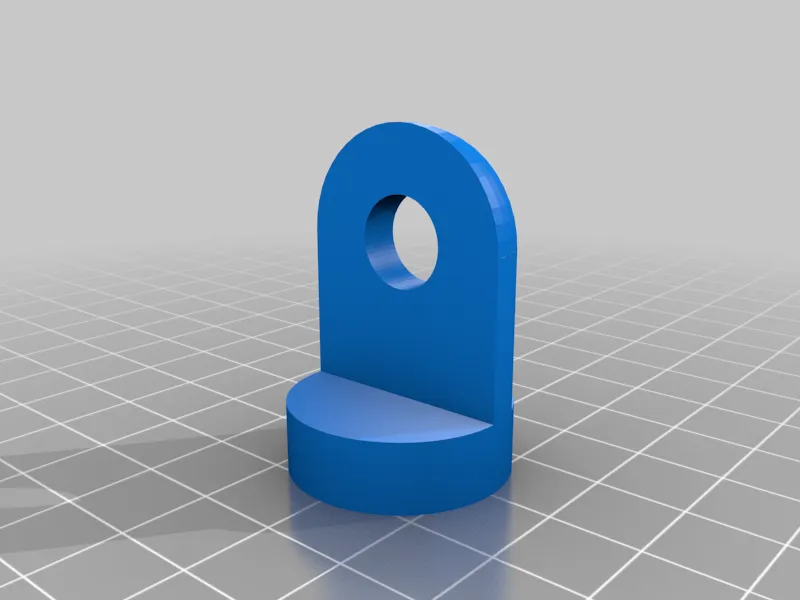

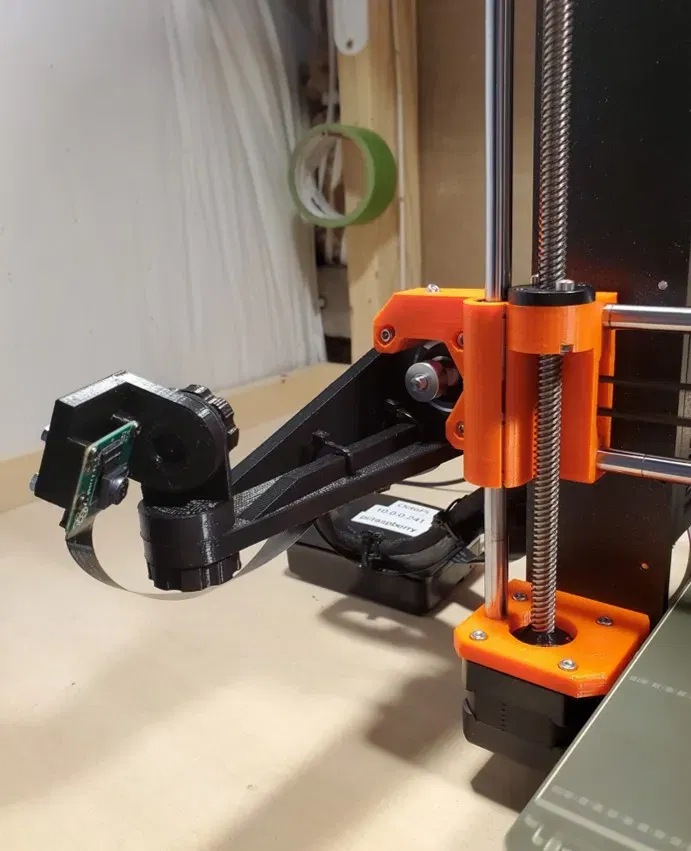

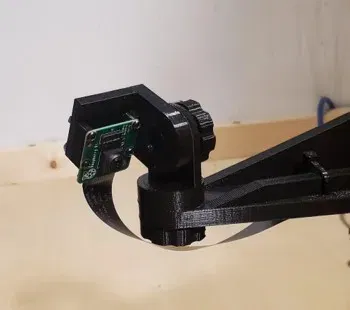

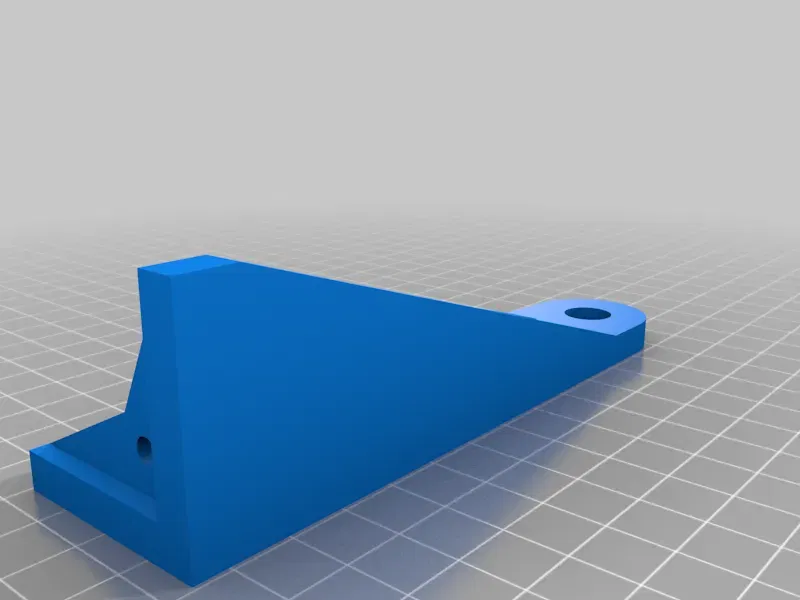

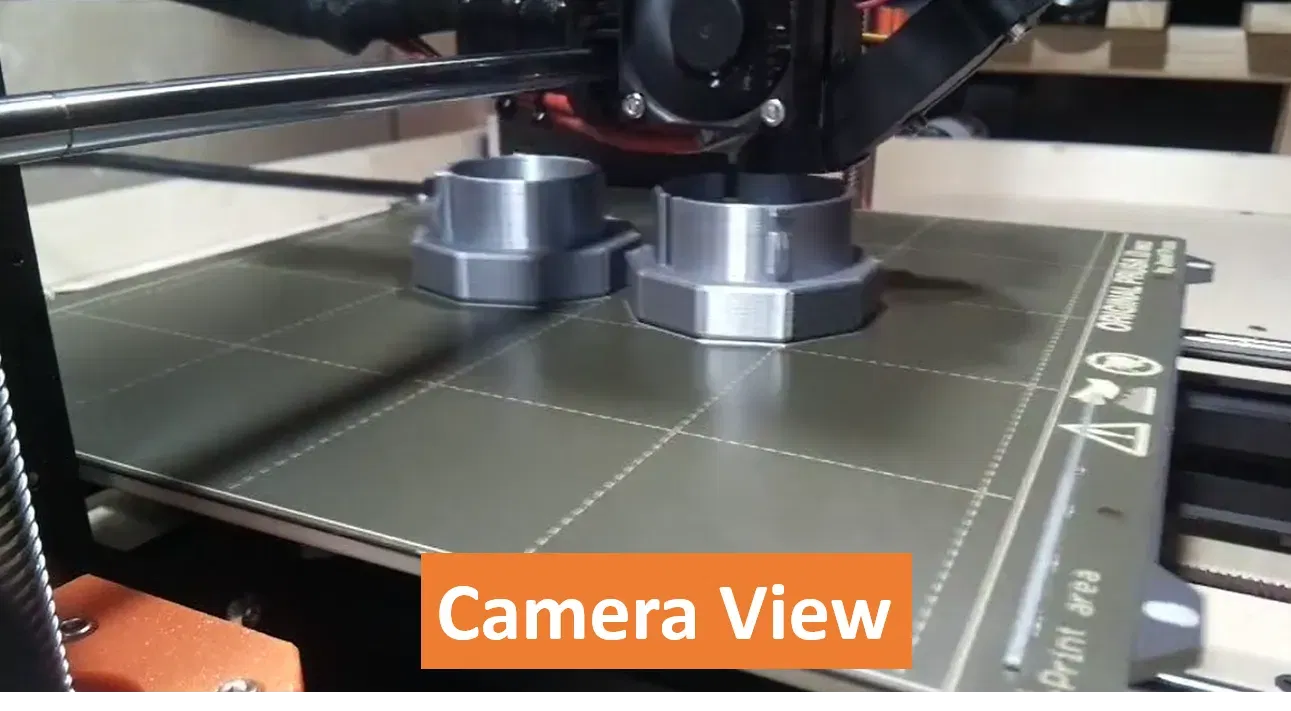

Đây là một giá đỡ cho Camera Raspberry PI trên Máy in 3D Prusa Technologies MK3s. Giá đỡ gắn vào Động cơ Trục X bằng một vít M3x10 (sử dụng một cái từ gói phụ tùng của Prusa.). Thiết kế này dành cho Camera Video Raspberry Pi v2. ### Hướng dẫn in ### Danh mục: Các bộ phận máy in 3D Cài đặt in Thương hiệu máy in: MK3 Máy in: Prusa i3 Rafts: Không Hỗ trợ: Không Độ phân giải: Trung bình (0.2mm) Tỉ lệ lấp đầy: 30% Chất liệu: Hatchbox PLA Đen Ghi chú: 1/26/23: Một bản cập nhật cho thiết kế này có thể được tìm thấy tại: https://www.f3d.vn/3d-model/38589-gia-do-camera-cho-may-in-3d-prusa-mk3-va-mk4 Ghi chú gốc: Bảng Camera được gắn vào Giá đỡ bằng bốn vít #2. Đặt hai miếng đệm giữa bảng camera và giá đỡ để tạo không gian cho các linh kiện trên bảng. Giá đỡ cung cấp điều chỉnh 2 trục để bạn có thể có được góc nhìn chính xác mà bạn muốn. In hai núm điều chỉnh. Có các lỗ trên giá đỡ chính để buộc và cố định cáp ribbon của camera. Tôi cũng đã bao gồm một cái Kẹp đơn giản mà bạn có thể buộc vào cáp động cơ trục X và gắn cáp ribbon bằng các kẹp. Tôi đã sử dụng ba cái Kẹp. Cuối cùng, khi nó được lắp ráp lần đầu tiên, camera không được lấy nét. Nhà máy đặt chiều dài tiêu cự là vô cực. Có hướng dẫn trên internet về cách lấy nét. Về cơ bản, tôi giữ vỏ camera trên bảng cẩn thận bằng kìm mũi nhọn và sau đó xoay ống kính theo chiều ngược kim đồng hồ bằng một chiếc ghim cho đến khi nó được lấy nét. Có một ít xi măng mềm giữ ống kính an toàn, vì vậy bạn sẽ cần đẩy một chút qua vị trí lấy nét và để xi măng đàn hồi trở lại vị trí cuối cùng của nó. ### Cách tôi thiết kế điều này TinkerCAD
