Áo nước (water jacket) cho ống 15mm
Áo nước kẹp quanh ống tròn đường kính ngoài 15mm, có đầu nối cho ống mềm đường kính trong 13mm hoặc 1/2". In 2 nửa, khoan 1 nửa, siết bu-lông M4 để tự tạo ren và sơn phủ chống thấm trước khi lắp.
Mô tả

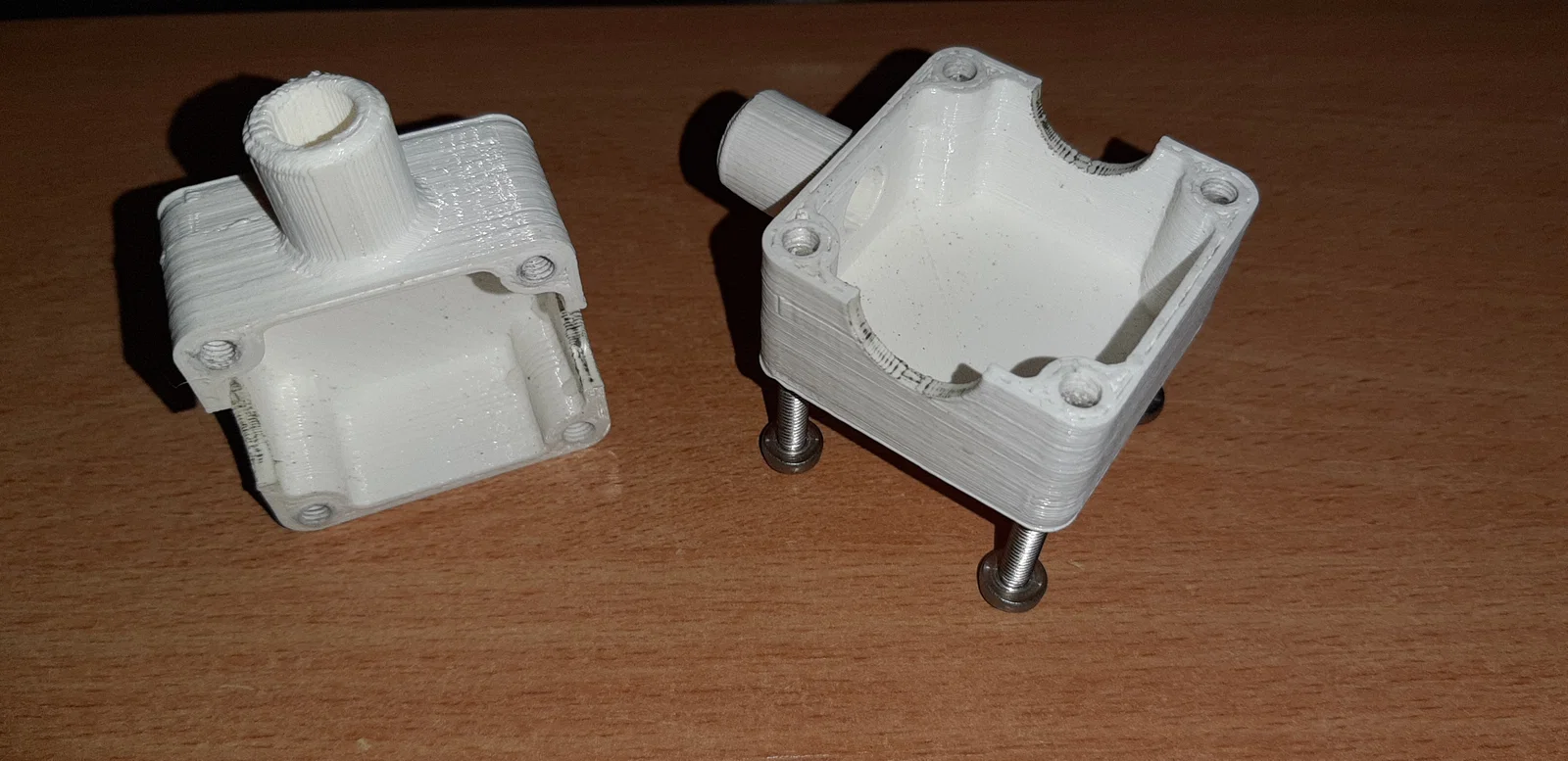

In 2 cái, đặt mặt phẳng úp xuống mặt bàn in.
Chỉ khoan xuyên qua các lỗ trên một cái bằng mũi khoan 4mm. Luồn 4 con bu-lông M4 (chiều dài phần ren 30–40mm) từ phía đã khoan (lỗ clearance) sang phía chưa khoan. Siết chặt hết cỡ để nó tự cắt ren rồi tháo ra lại. Tùy dung sai máy in, bạn có thể cần taro phần phía lỗ không-clearance bằng taro M4.
Sau khi tháo ra, quét sơn acrylic hoặc PU varnish (hoặc loại tương tự) lên mặt trong để chống thấm.

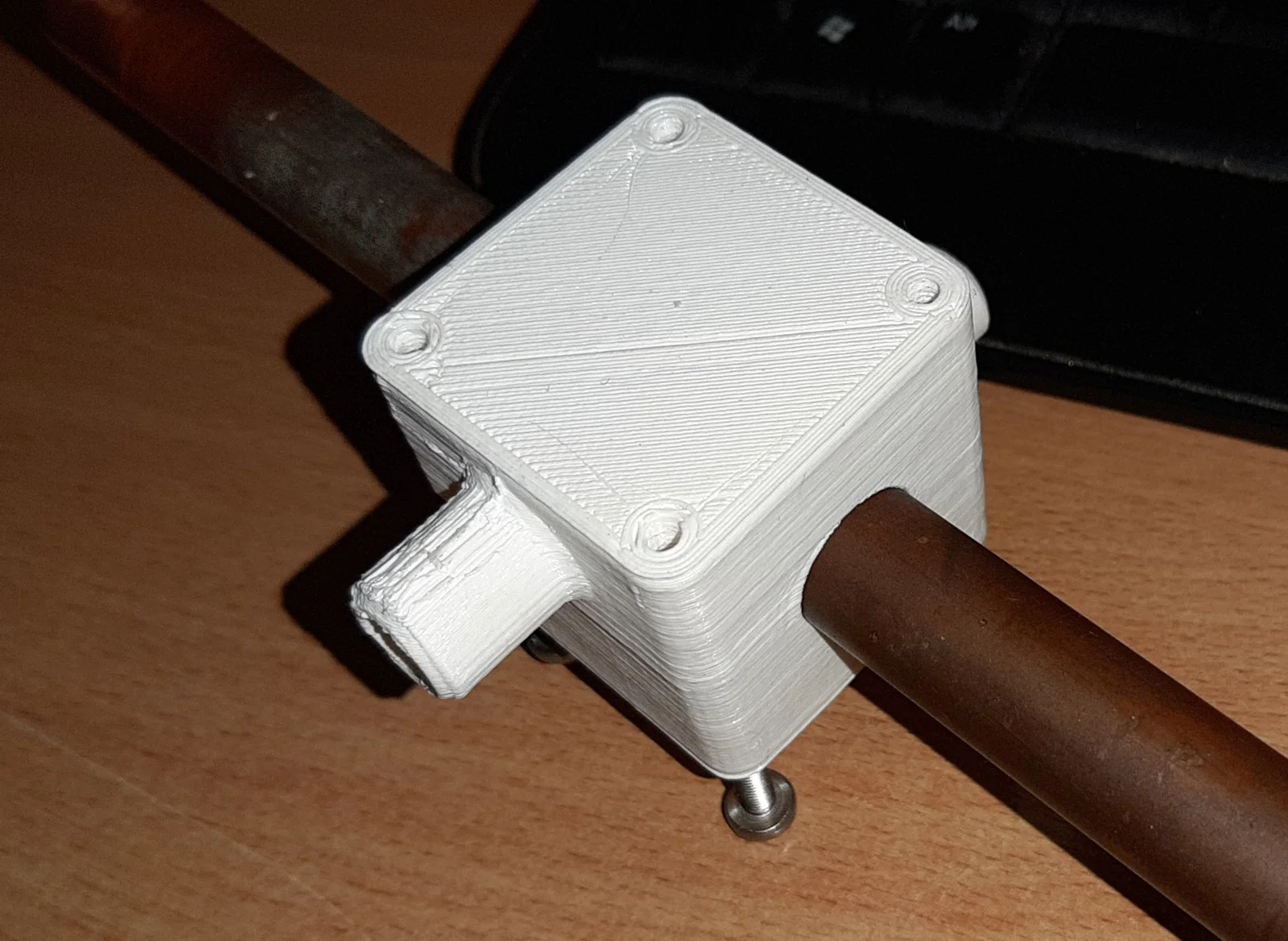

Dùng vít để kẹp chặt quanh ống đường kính ngoài 15mm của bạn, bôi một lớp mỏng silicone dọc theo bề mặt tiếp giáp để làm gioăng.
Bạn sẽ cần đai siết ống (jubilee clips) hoặc loại tương tự để giữ ống 1/2" trên các đầu gân (barbs).
Tất nhiên vì làm bằng nhựa nên giới hạn nhiệt độ của cả cụm rất thấp. Chỉ cần lên gần nhiệt độ mềm của filament (cỡ 50°C với PLA) là nó sẽ biến dạng rồi hư. Mình dùng peltier và cái này nằm ở phía nước lạnh.
