Ngàm offset SFX PSU NCASE M2 Grater cho Cooler Master V850/Corsair SF1000

Bạn có thể ủng hộ mình tại đây: buymeacoffee.com

Đây là một ngàm/mount offset SFX PSU tuỳ biến cho NCASE M2 Grater.

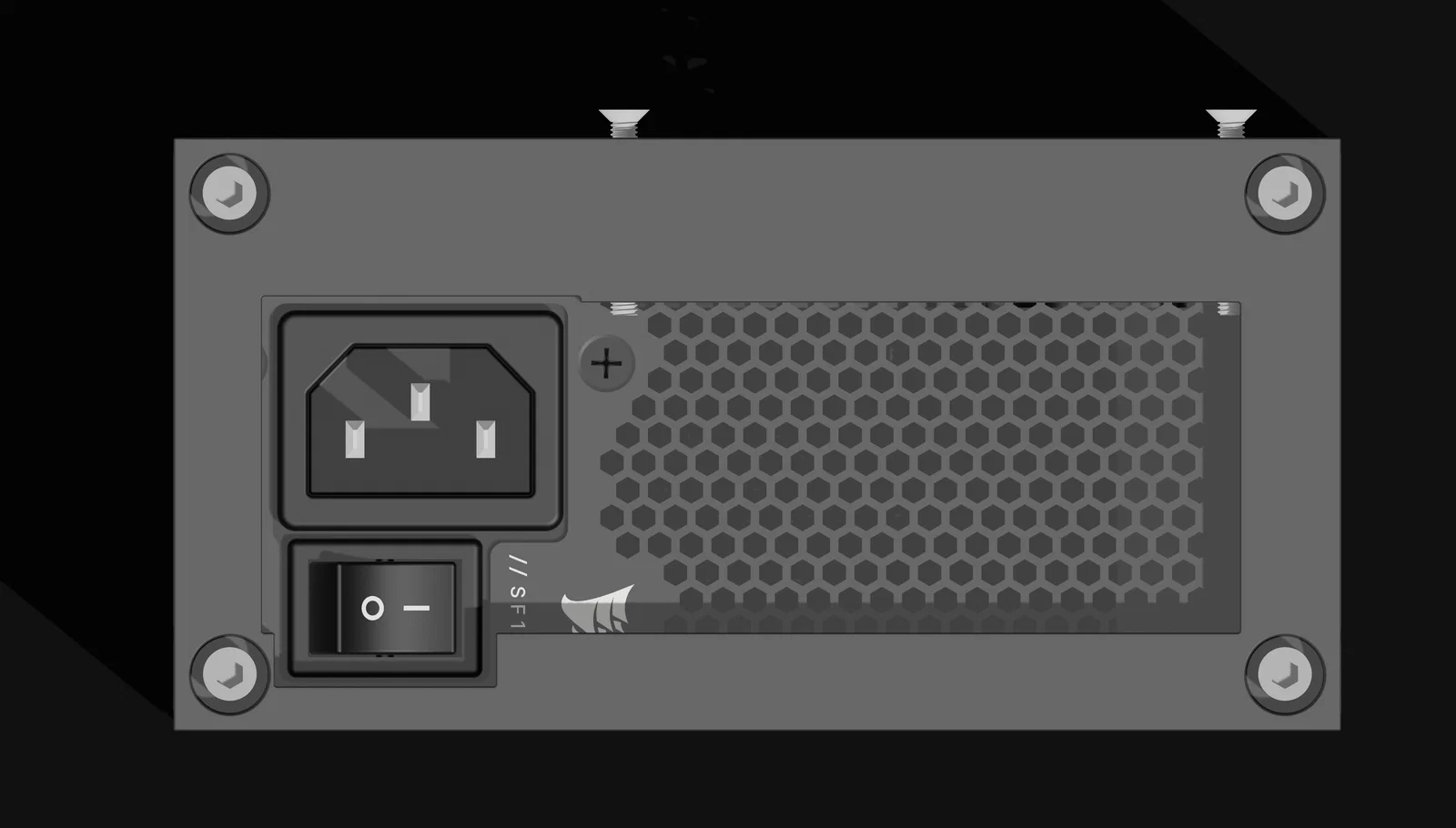

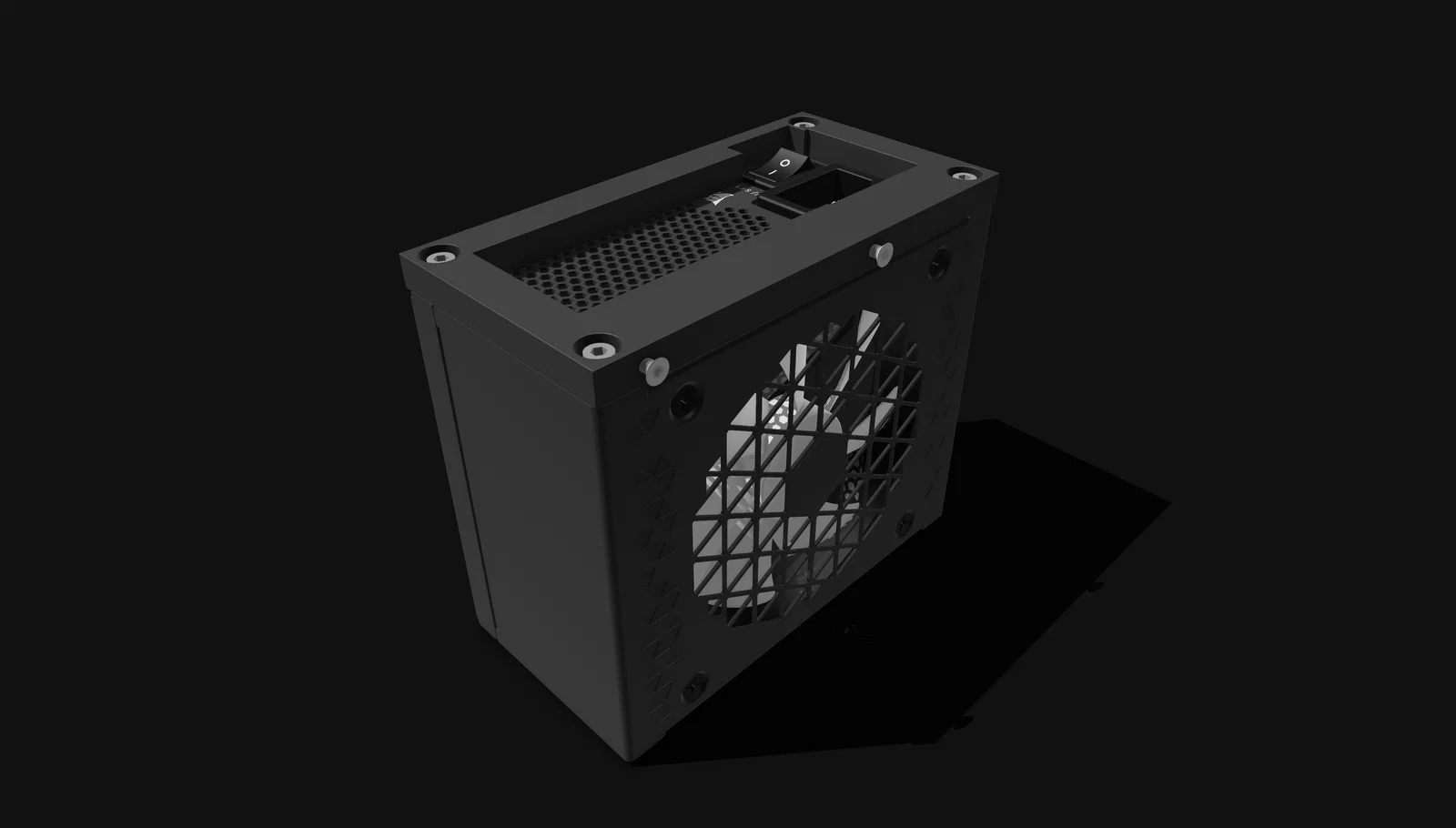

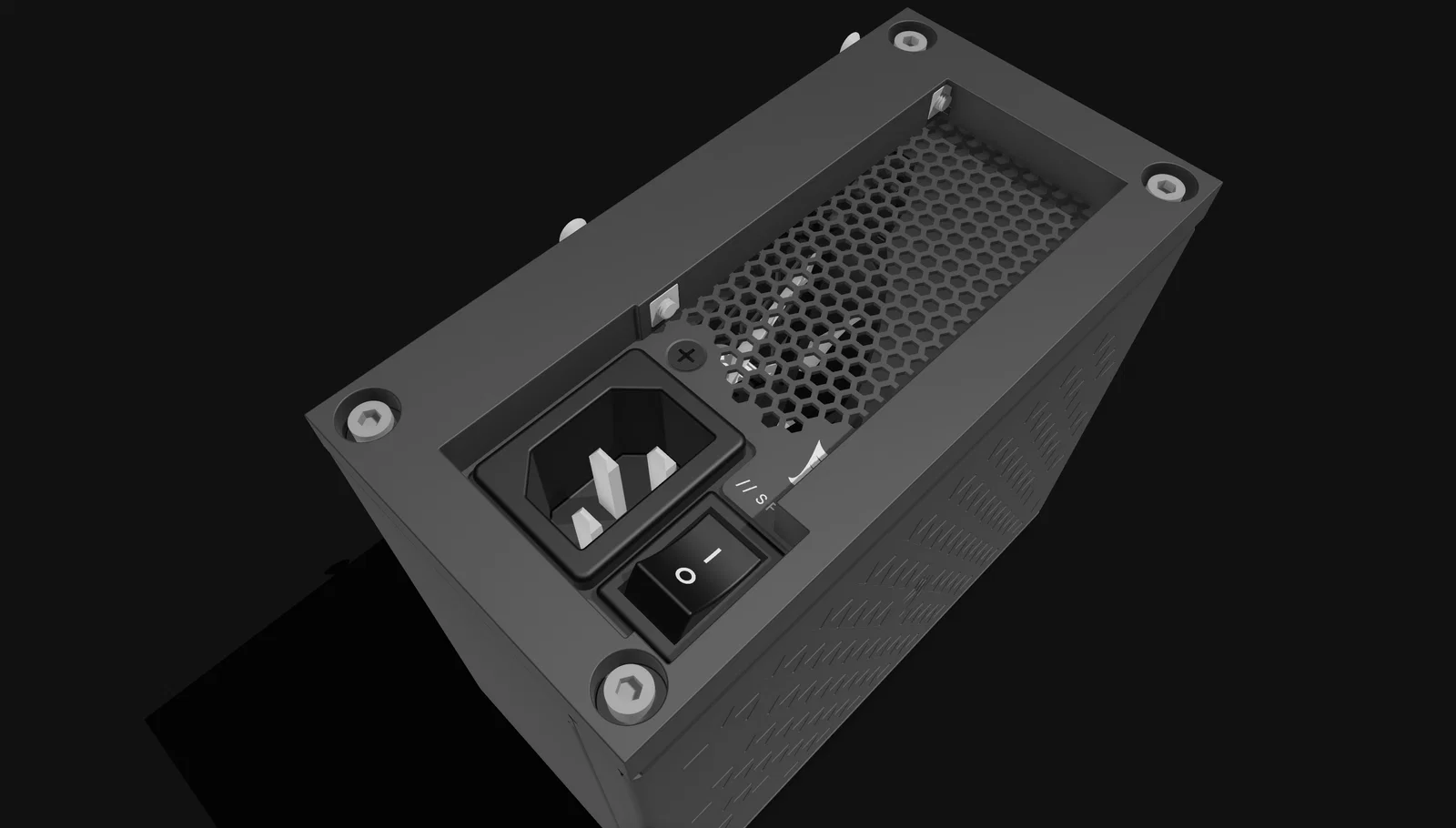

Ban đầu mình thiết kế dựa trên PSU Cooler Master V850 SFX của mình. Mình cũng có kèm một phiên bản riêng cho anh em dùng PSU Corsair SF1000.

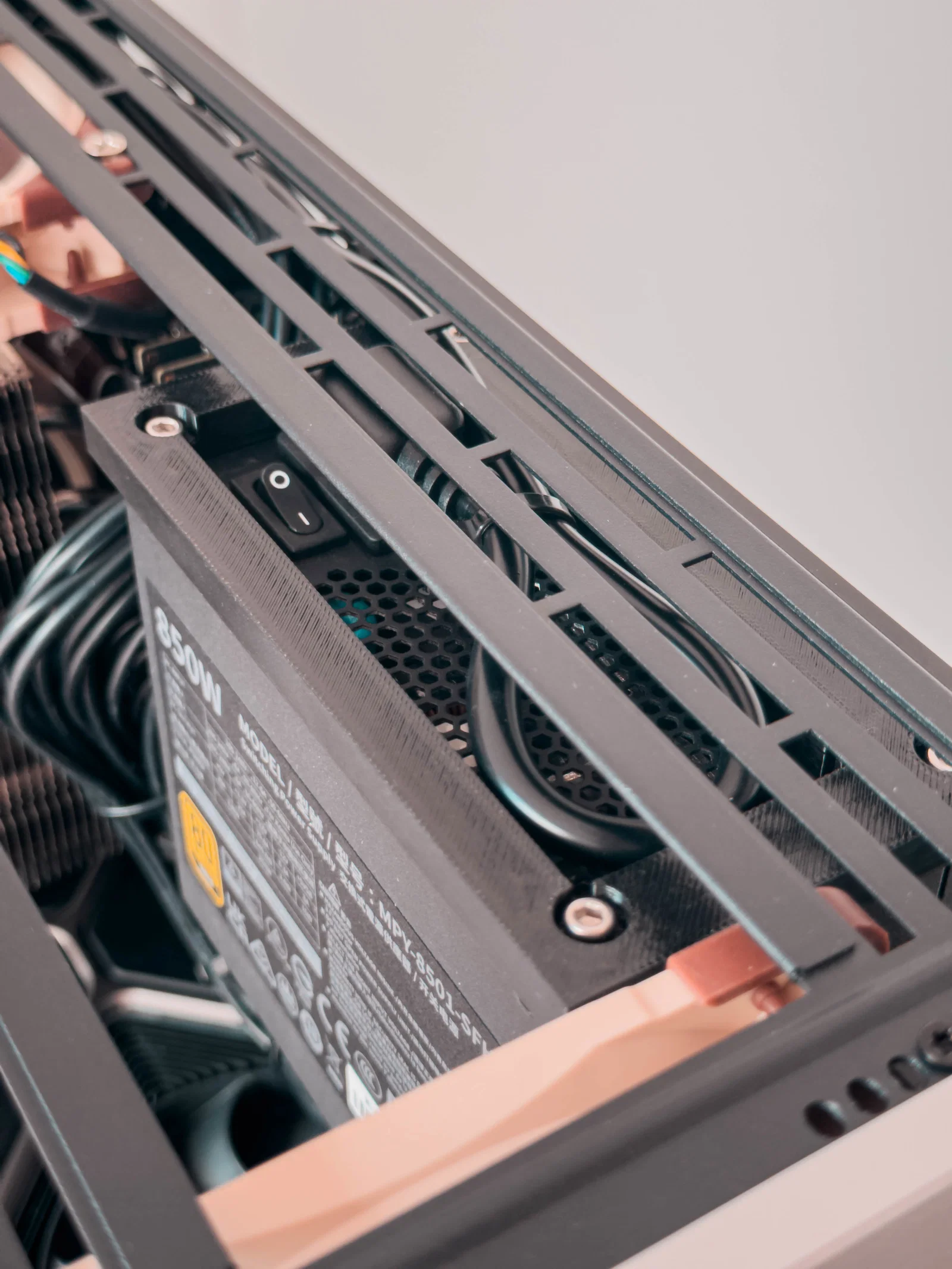

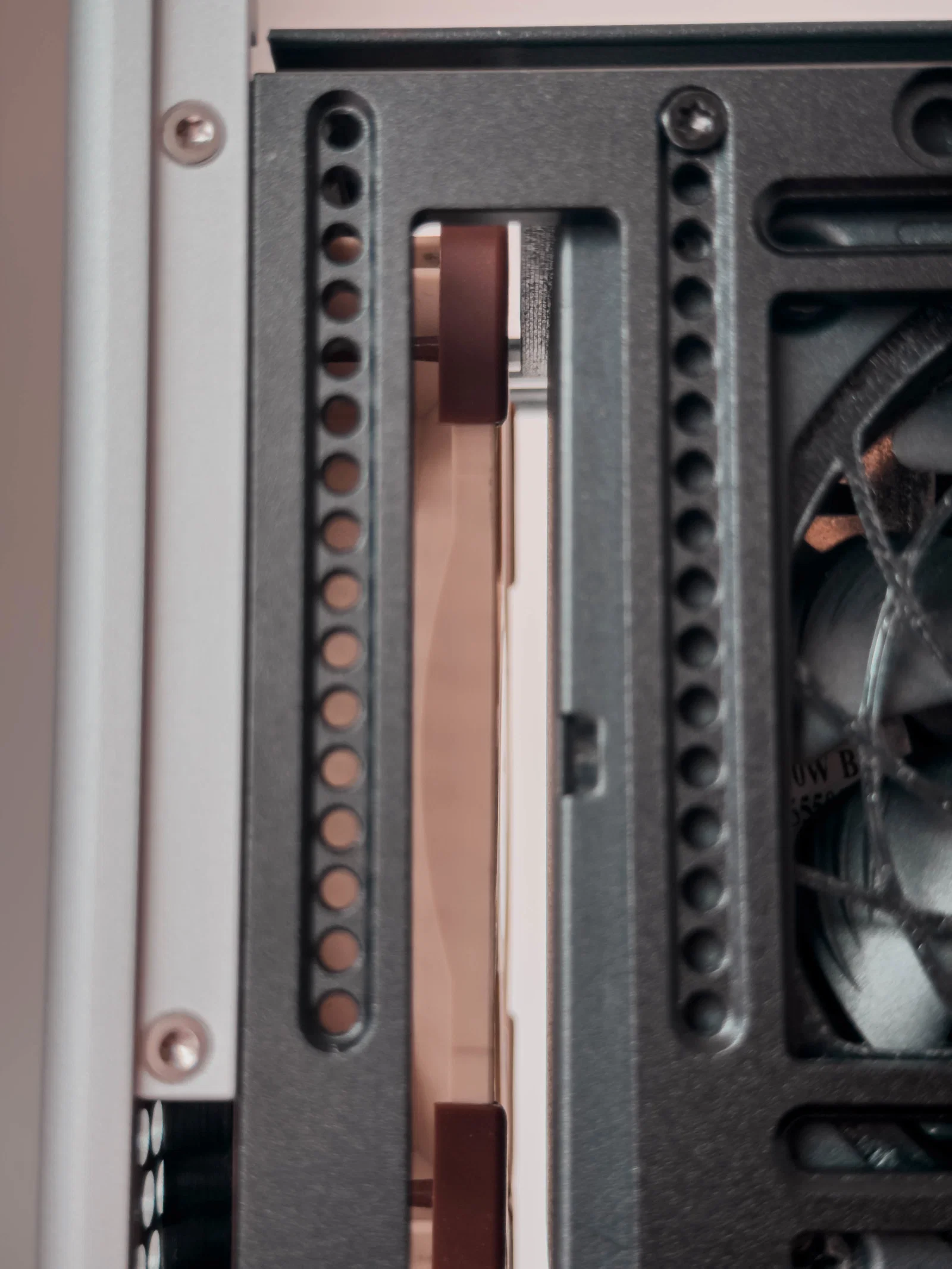

Mount này sẽ dời PSU nhẹ về phía sau của case. Trong cấu hình của mình, mục đích là tạo đủ khoảng hở cho quạt trước dày 25 mm kèm với ngàm quạt trước 7 mm, giúp set up hút gió phía trước dạng dual intake gọn hơn và cải thiện airflow xuyên suốt case.

Mẫu này hướng tới các build small-form-factor (SFF) tuỳ biến, nơi chỉ vài milimet khoảng hở cũng tạo khác biệt lớn. Trước khi lắp ráp hoàn chỉnh, vui lòng tự kiểm tra kích thước PSU, hướng đi của dây (cable orientation), khoảng hở GPU, độ dày quạt trước và bố cục bracket của bạn.

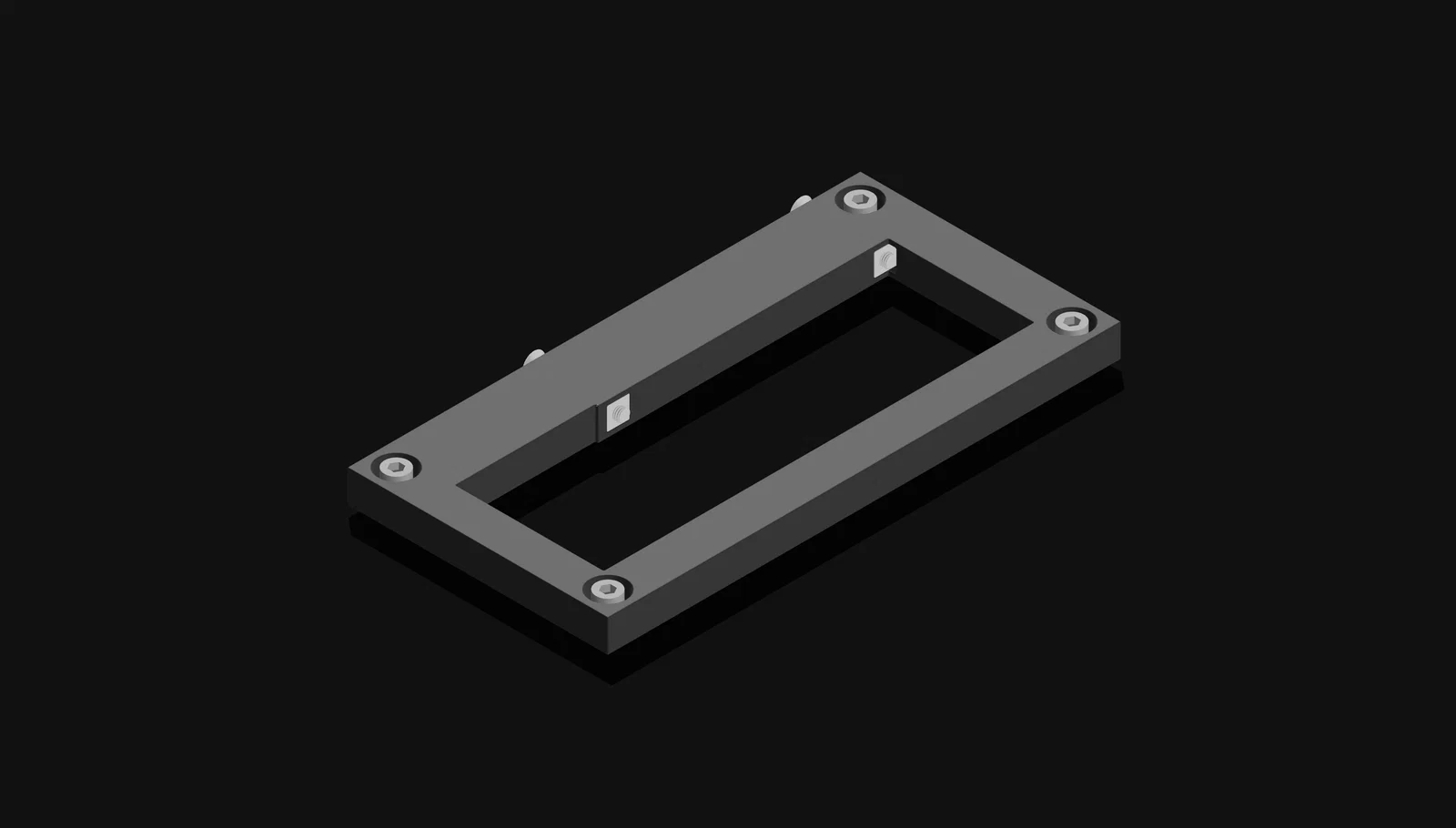

Thiết kế dùng 2 đai ốc vuông phẳng 5.5mm x 5.5mm x 1.8mm để siết cố định PSU mount và khay mainboard M2 bằng vít M3 đầu chìm (countersunk) dài 22mm.

Các phiên bản đi kèm:

- Phiên bản Cooler Master V850 SFX

- Phiên bản Corsair SF1000

Khuyến nghị sử dụng:

- Build NCASE M2 Grater

- Gắn PSU chuẩn SFX

- Dời vị trí PSU (offset)

- Tăng khoảng hở cho quạt hút phía trước

- Đủ khoảng hở cho quạt trước 25 mm + bracket 7 mm

- Mod case SFF tập trung airflow

- Đi dây custom (custom cable routing)

Khuyến nghị in:

Nên dùng PETG, ASA, ABS, nylon hoặc vật liệu khác đủ cứng và chịu nhiệt tốt. Mình khuyên tránh PLA để dùng lâu dài vì chi tiết này có nhiệm vụ đỡ phần cứng bên trong case PC.

Lưu ý/Disclaimer:

Mẫu này được thiết kế cho build NCASE M2 Grater của riêng mình. Độ vừa có thể khác nhau tuỳ PSU cụ thể, cách đi dây, độ dày quạt, vị trí GPU và cấu hình case của bạn. Nên test fit kỹ trước khi lắp ráp hoàn chỉnh.
