NCASE M2 Grater - Bracket mặt trước gắn 2 quạt 120mm, có lỗ bắt vít trên
Bracket quạt mặt trước tùy chỉnh cho NCASE M2 Grater, gắn 2 quạt 120mm. Dày 7mm (tổng 32mm với quạt 25mm), canh lệch khỏi PSU để tối ưu airflow/clearance, có thêm lỗ bắt vít phía trên.
Mô tả
Bạn có thể ủng hộ các mẫu mình làm tại đây: buymeacoffee.com

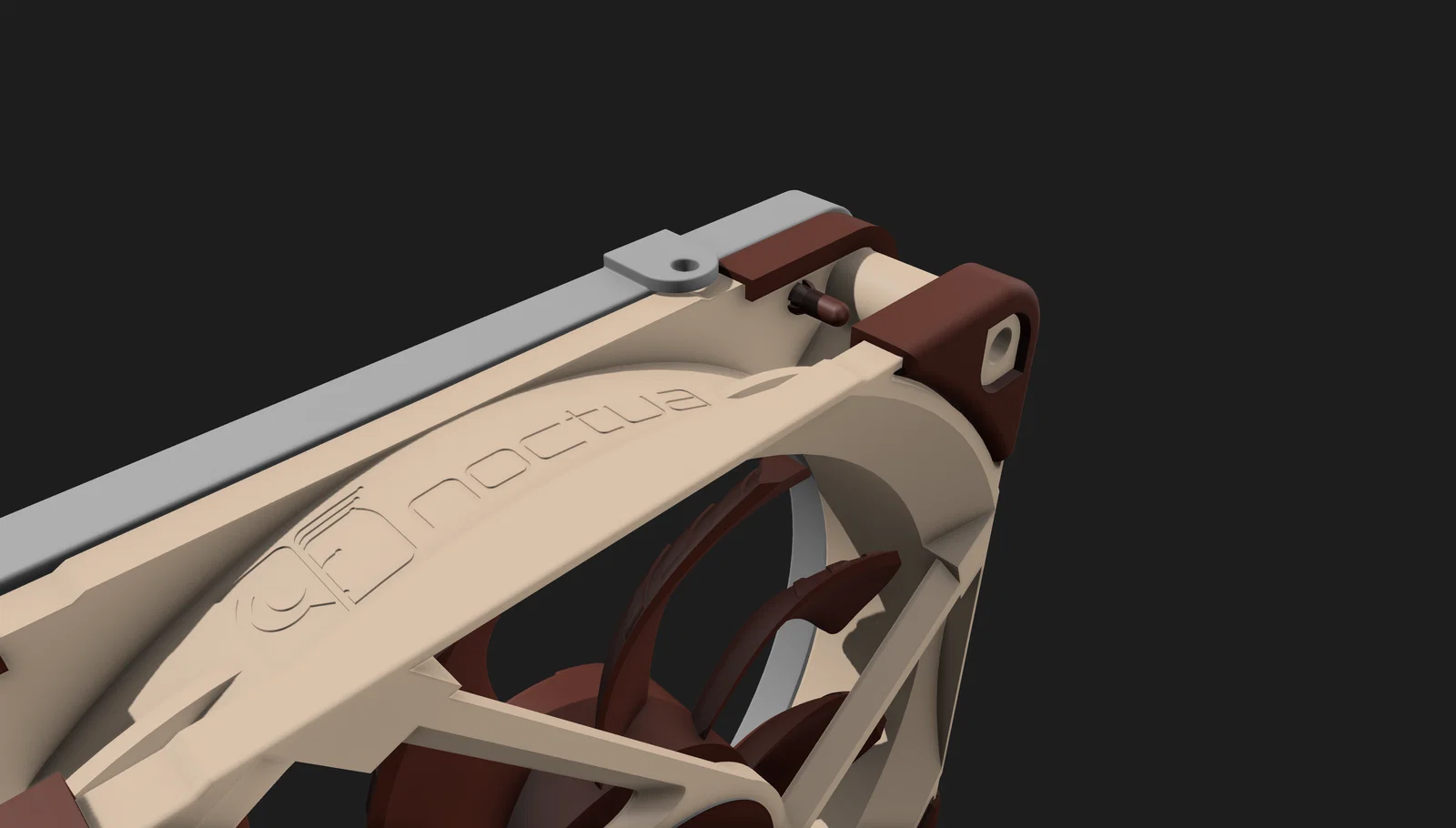

Phiên bản cập nhật: Đã thêm điểm bắt vít (screw mount) ở phía trên của bracket.

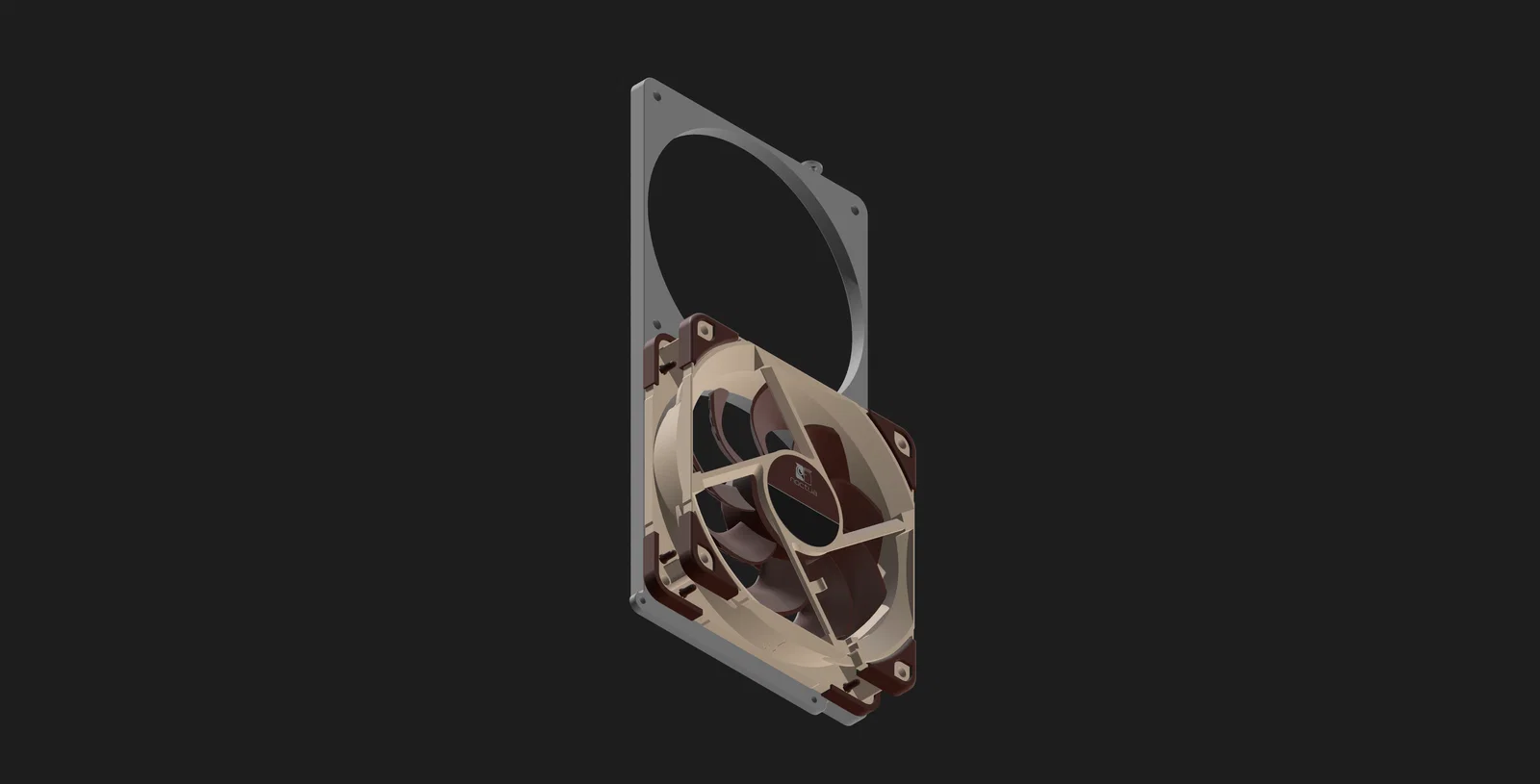

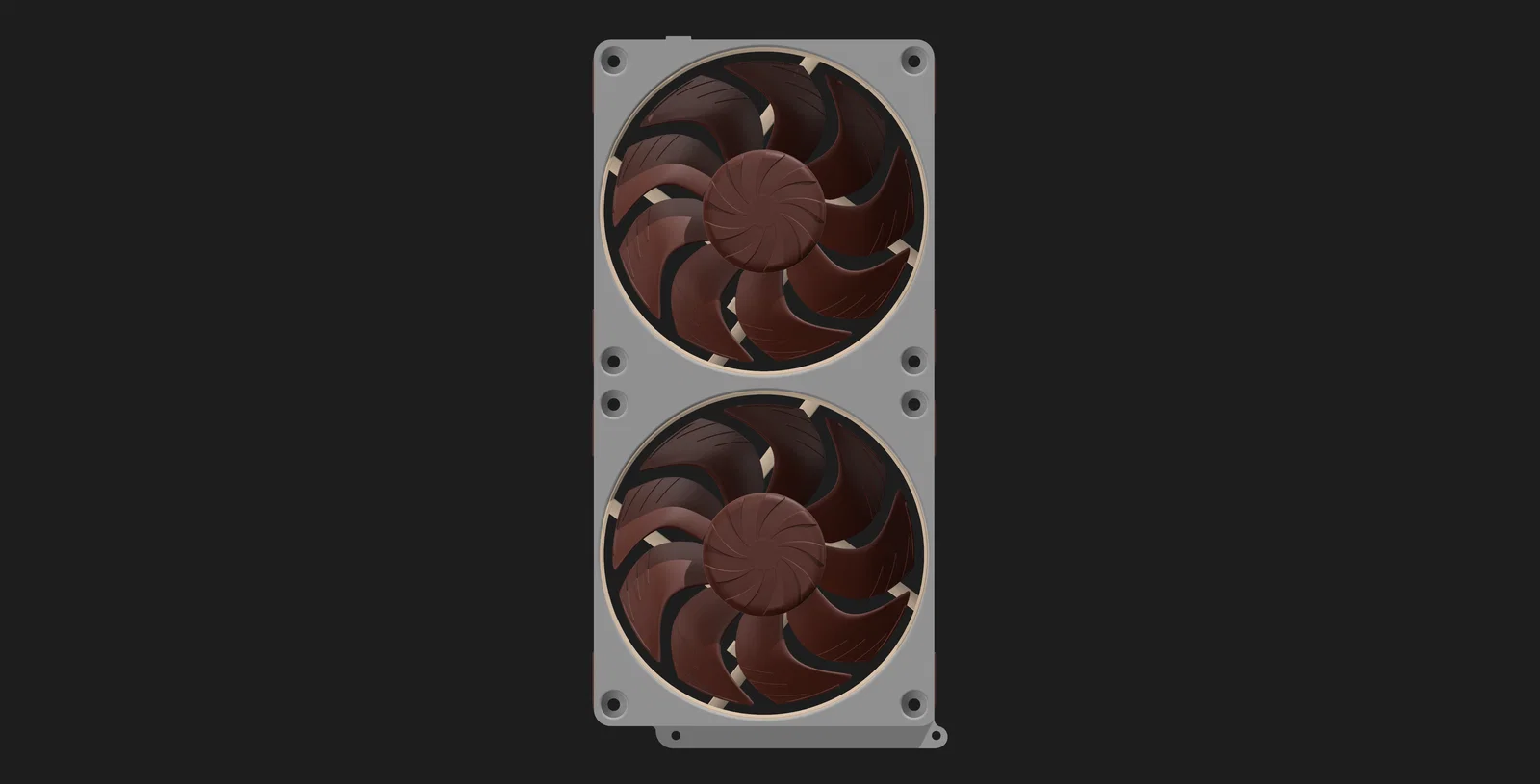

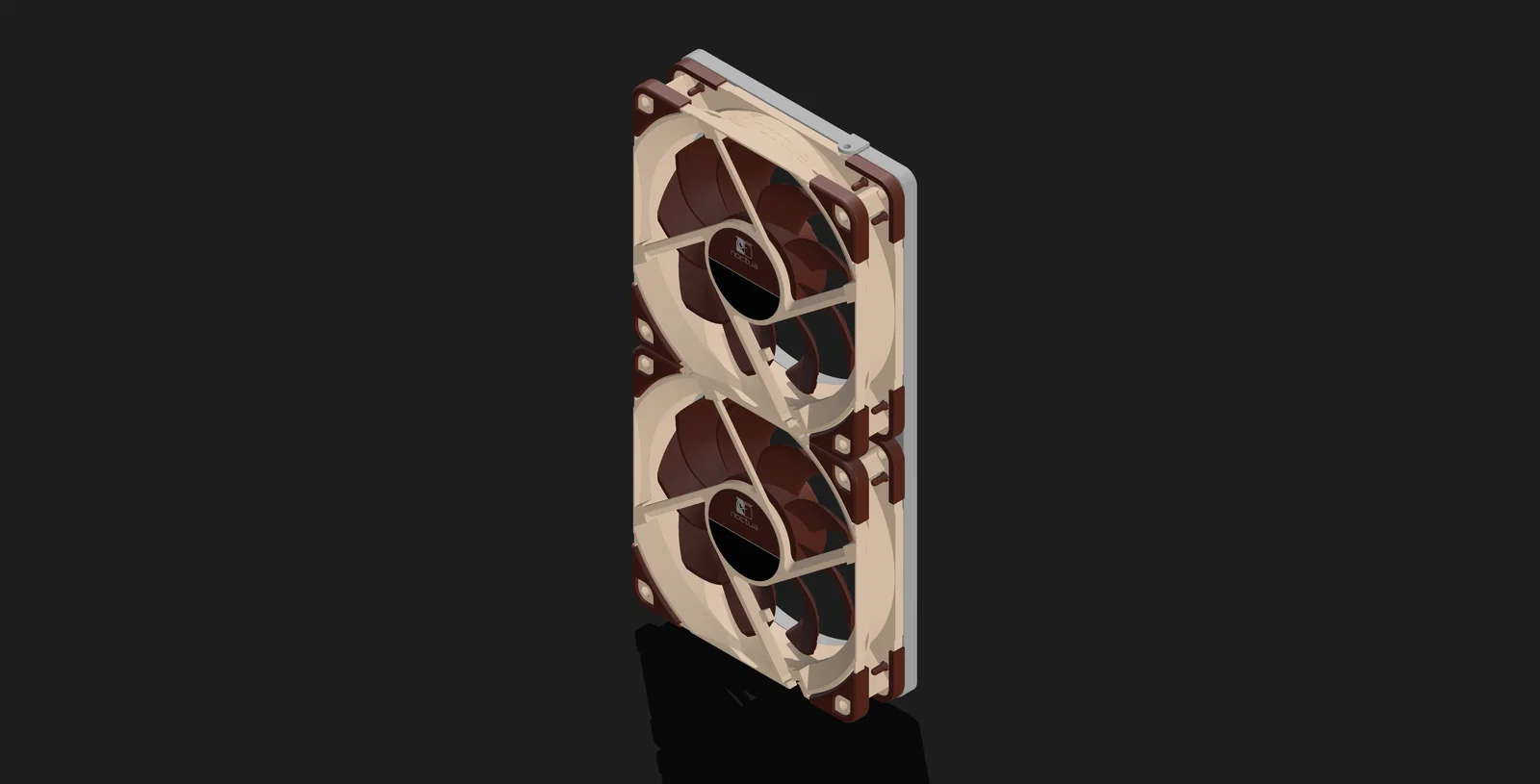

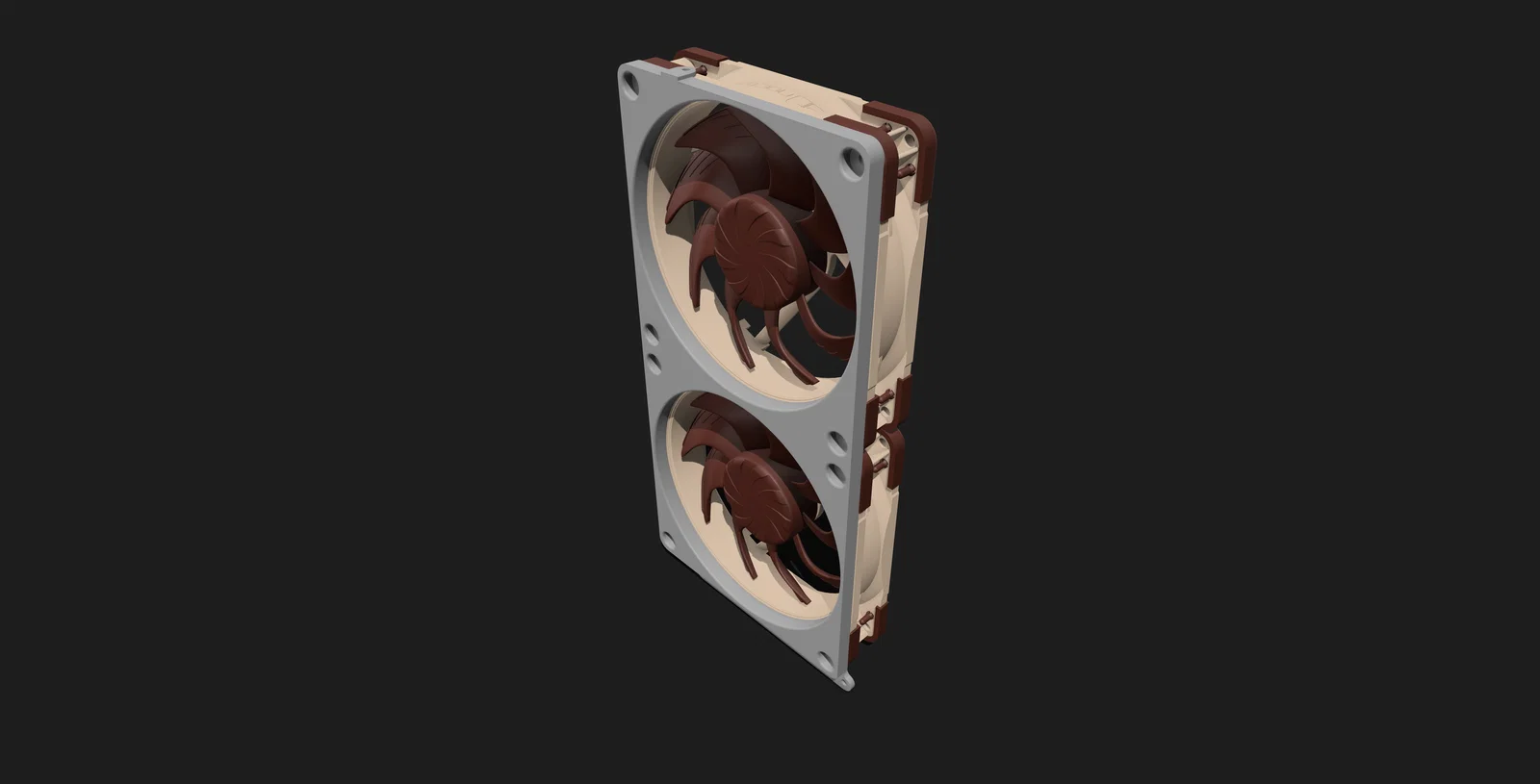

Đây là bracket quạt mặt trước tùy chỉnh cho NCASE M2 Grater, thiết kế để gắn hai quạt 120 mm ở phía trước thùng máy.

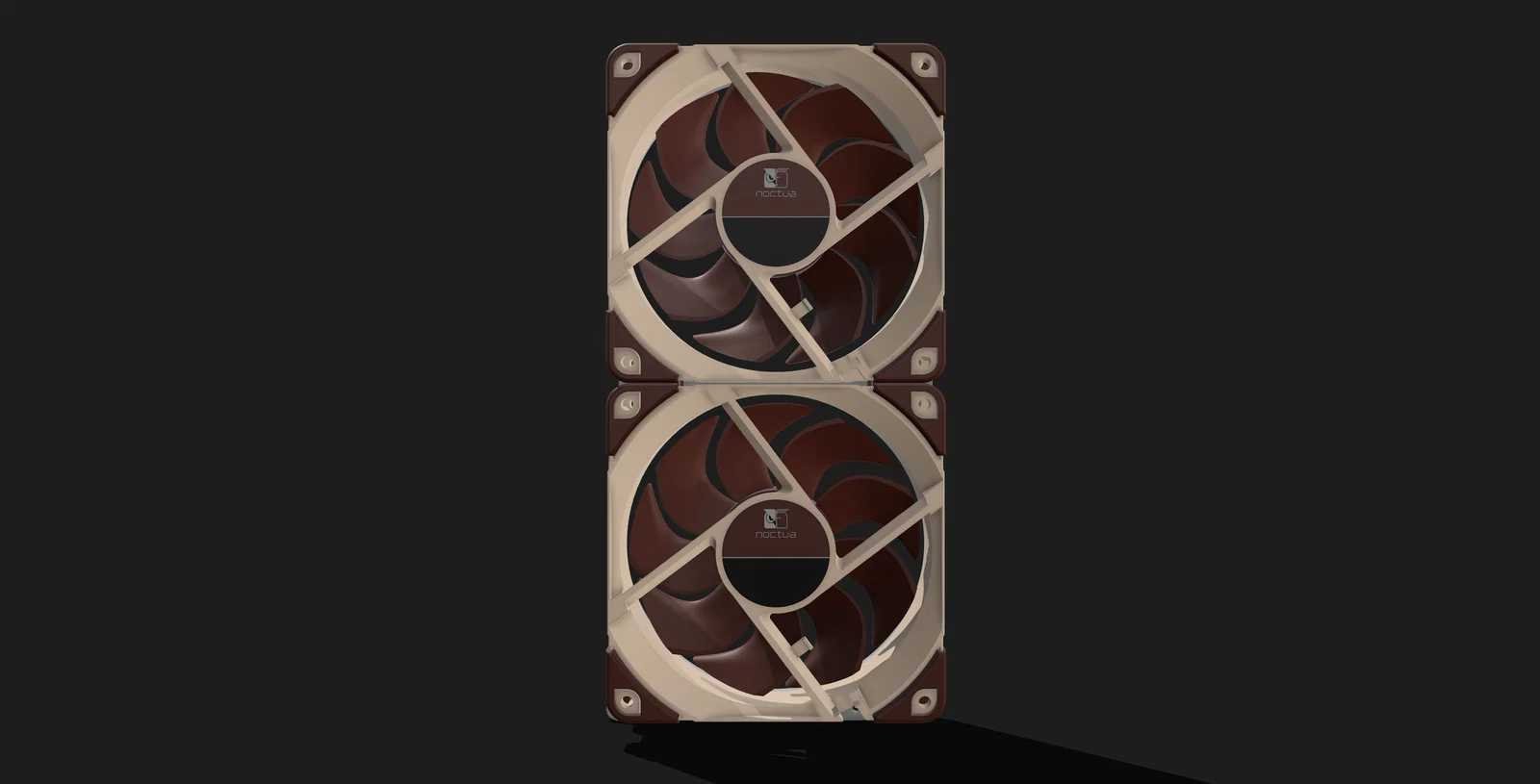

Bracket được thiết kế dựa trên hai quạt Noctua NF-A12x25, nhưng cũng sẽ vừa với đa số quạt case 120 mm tiêu chuẩn.
Bản thân bracket dày 7 mm, nên khi dùng với quạt tiêu chuẩn dày 25 mm thì tổng bề dày sẽ là 32 mm. Vị trí quạt được canh lệch ra xa PSU và đẩy về góc ngoài phía trước của panel để tối ưu luồng gió (airflow) và chừa khoảng hở (clearance) tốt hơn.

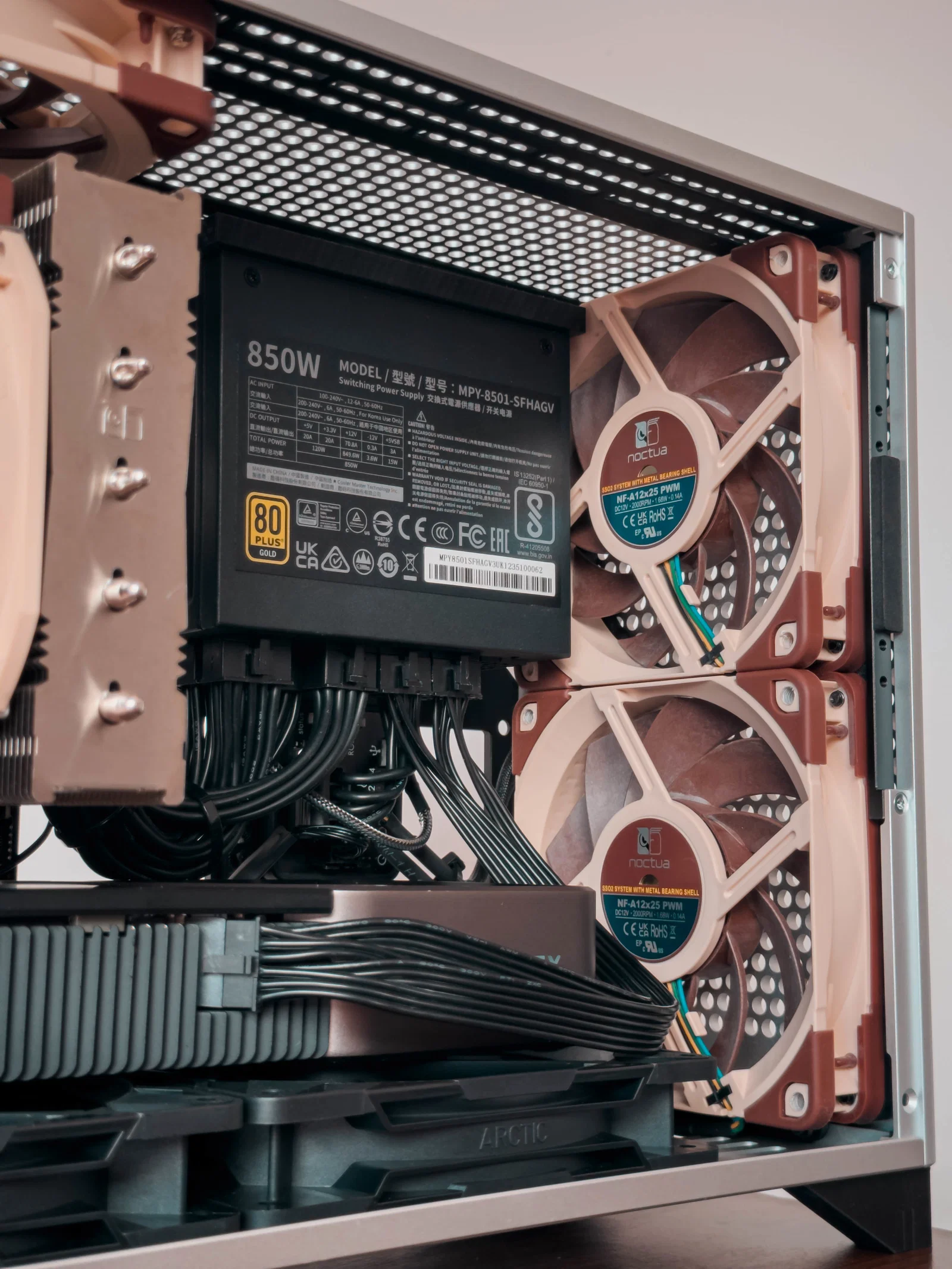

Trong cấu hình của mình, mình dùng kèm với của mình, bracket này sẽ dời PSU hơi lùi về phía sau thùng máy để đủ chỗ cho quạt hút gió mặt trước (front intake) dày 25 mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
