BLH-06 Zephyr - HPA Dart Blaster

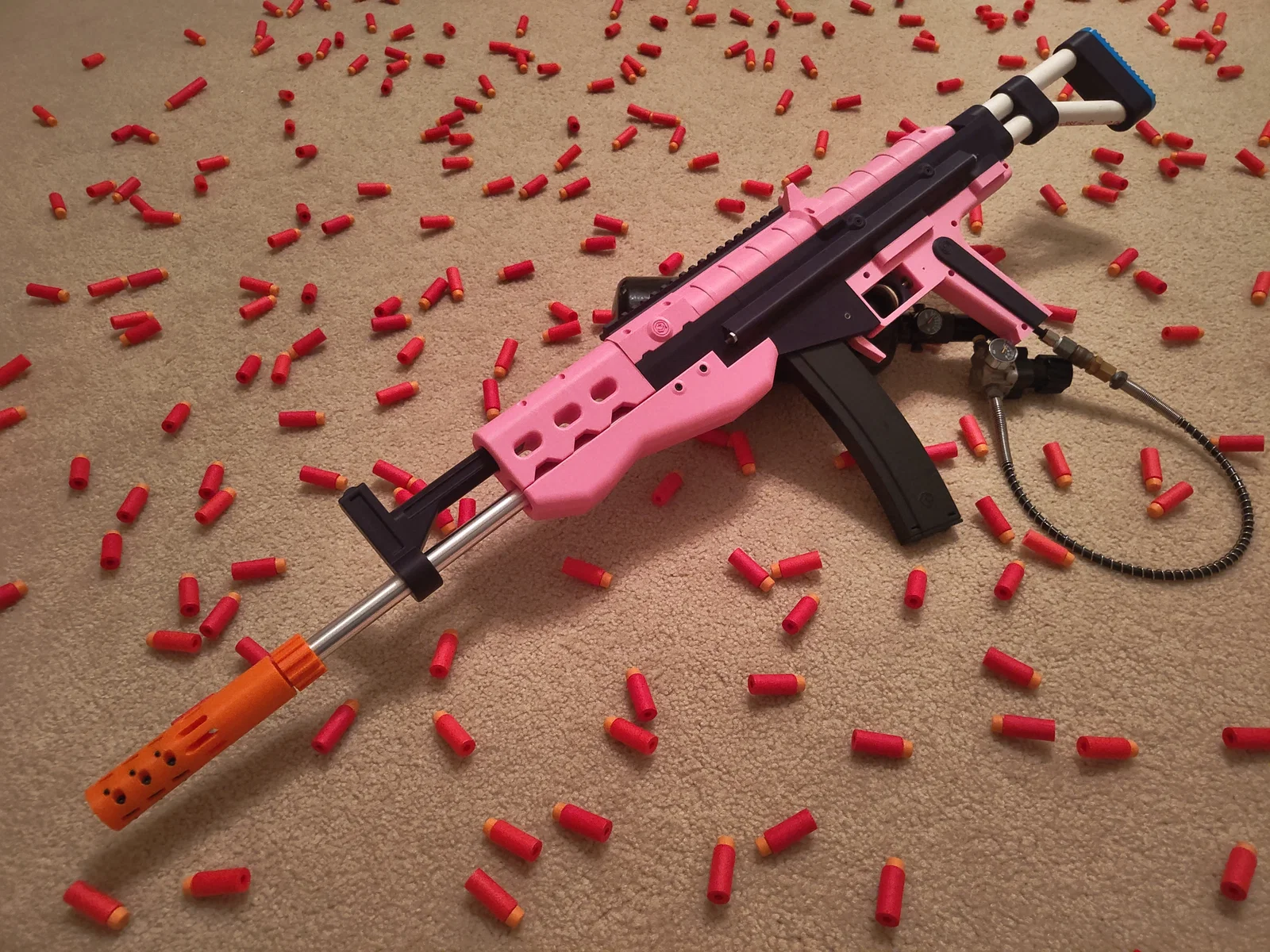

BLH-06 Zephyr

Cây blaster này được thiết kế sau rất nhiều lần bực mình khi đi tìm một HPA blaster ngon hơn. Hồi mấy năm trước mình từng làm một cây HPA semi auto Longshot và dù nó có chạy được, nó lại gặp quá nhiều vấn đề: hiệu năng giữa các phát bắn cực kỳ thiếu ổn định, kẹt đạn thường xuyên, và tệ nhất là hiệu suất dùng khí rất kém—đến mức đang chơi giữa trận là hết sạch khí. Ban đầu mình muốn kiếm một supercore để chạy thứ gì đó hiệu quả hơn, nhưng lúc đó họ hoàn toàn không sản xuất. Thành ra bị bí, không có đường đi.

Mình cứ chờ hoài, chờ mãi, rồi cuối cùng cũng mua được một cosmic nomad của roboman automations. Cuối cùng. Mình phải đợi hơn một tháng hàng mới ship, và khi mình kiểm tra xem có thể mua thêm cái thứ hai cho các build khác không thì lại hết hàng, thay bằng dạng pre-order cho đợt batch kế tiếp… chờ tiếp. Dù sau đó mình cũng mod con nomad đã mua thành một cây HPA blaster khá ngầu nhưng con đó cần pin để hoạt động, và nó cũng khá xa so với ý tưởng ban đầu của mình khi làm Longshot nhiều năm trước. Mình muốn một thứ không cần pin, đúng kiểu “cắm là chơi”, đủ bền để chơi nhiều trận mà không cần nạp lại bình, và đạt 250 fps với các phát bắn ổn định.

Giờ thì BLH-06 “Zephyr” đã ra đời. Nó đáp ứng toàn bộ yêu cầu của mình và còn hơn vậy nữa. Chạy rất mượt, hiệu năng cực kỳ ấn tượng, và quan trọng nhất là bạn có thể tự mua từng món hardware từ các nguồn online mà gần như lúc nào cũng có sẵn hàng.

Nguyên lý hoạt động

Tất cả các bộ phận khí nén được nối với nhau bằng ống và fitting đạt chuẩn pneumatic, ngoại trừ phần sau cổng xả (exhaust port) của QEV, nơi không khí không còn nằm trong môi trường kín có áp suất nữa.

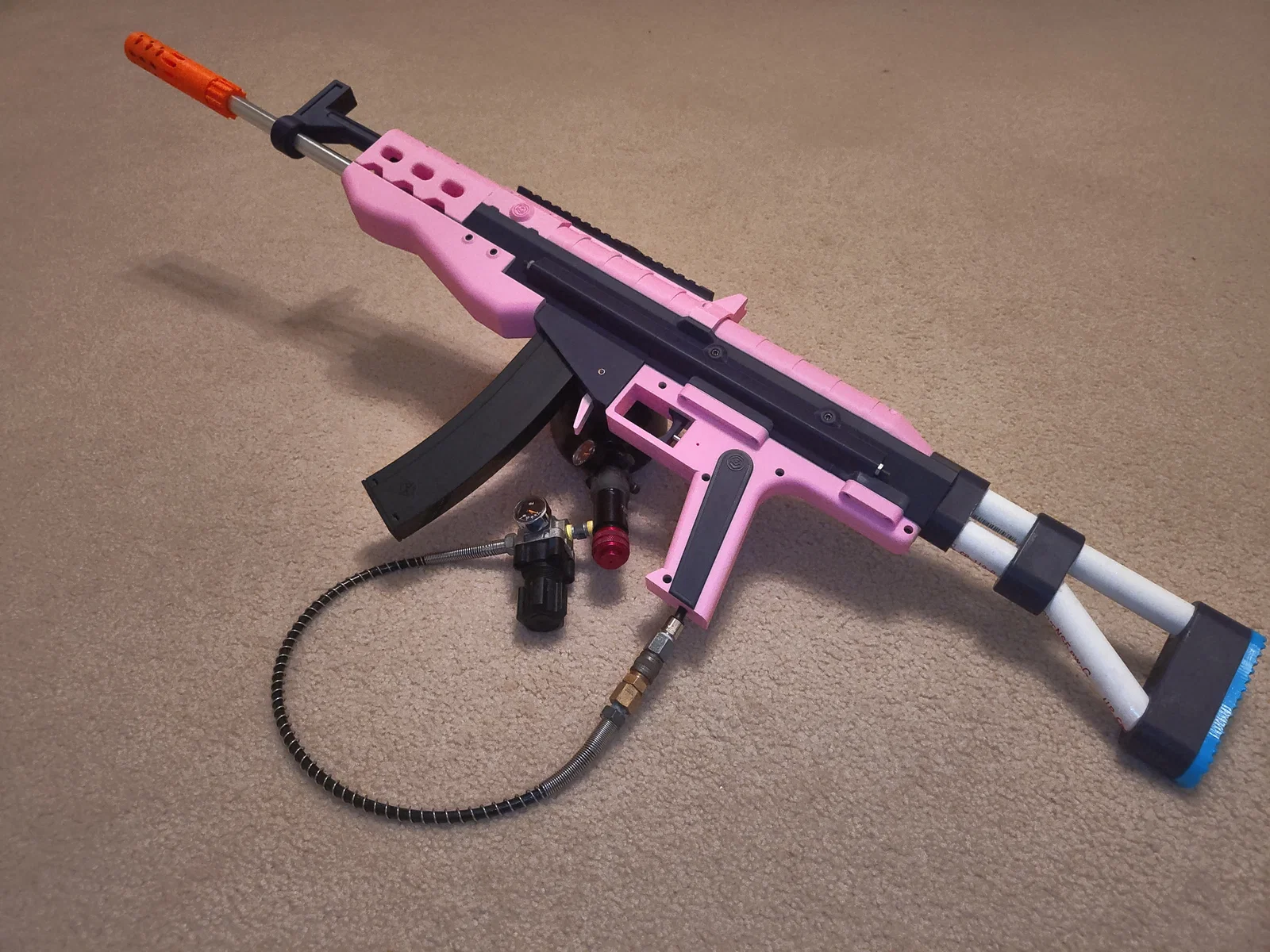

Đường đi của luồng khí:

1. Bình (Tank)

2. Regulator

3. Quick Disconnect

4. Release Valve (cò/trigger)

5. QEV

6. Air Cylinder/Piston, đóng vai trò như Tank

   1. Khi release valve không được kích: đường khí vào air cylinder ở trạng thái normally open

   2. Khi release valve được kích: áp suất trong đoạn ống giữa release valve và QEV giảm xuống, QEV kích hoạt, đường khí chuyển từ air cylinder sang cổng xả của QEV, cổng này nối với pusher và barrel.

Barrel và pusher không tích trữ khí nén, nên không phải là bình chịu áp.

TUYÊN BỐ MIỄN TRỪ & CẢNH BÁO

CÂY BLASTER NÀY KHÔNG DÀNH CHO NGƯỜI MỚI

Nhiều bộ phận bên trong blaster có chứa khí nén. Dù trong blaster này không có chi tiết in 3D (và thực tế là không có chi tiết nào) không được rating cho áp suất khí nén mà lại dùng để chứa khí nén, thì tổng thể build này vẫn phức tạp và nguy hiểm hơn nhiều so với springer hay flywheeler brushed. Vui lòng tiếp cận build này một cách cẩn trọng.

Không được cố sửa chữa/bảo trì blaster khi bên trong vẫn còn nguồn khí nén đang nối vào. Không thò ngón tay vào magwell, hoặc lại gần pusher khi đã tháo nắp trên, trong lúc vẫn đang có nguồn khí nối vào. Không làm đúng có thể gây gãy ngón tay. Đã cảnh báo trước.

Nói xong phần đó:

BOM:

https://docs.google.com/spreadsheets/d/1jpqziYdDEyQXDnSZzJXsZDmh9qoF_qcQz2RRGpVRRO8/edit?usp=sharing

Nếu bạn không muốn chỉnh sửa step files thì mình khuyên bạn bám BOM sát nhất có thể và đặt đúng model cụ thể cho QEV/Exhaust Valve, van điều khiển 3 ngả Normally Open, và Air Cylinder.

Hướng dẫn lắp ráp (Build Guide):

https://docs.google.com/presentation/d/1wECtLvepbSRSZ6SPcem0RRZjV-3-HJ79EOBeipKIHc4/edit?usp=sharing

Nếu có câu hỏi gì cứ để lại ở phần bình luận. Mình sẽ cố gắng trả lời trong khả năng của mình.

Các mức FPS đã ghi nhận

Cylinder bore 1-1/16" - Dart Bamboo 1.2g

Barrel Kuryaka dài 60cm, ID 13mm

• @60 PSI - 190-210 FPS

• @80 PSI - 242-257 FPS

Barrel dài 60cm, ID .495"

• @80 psi - 220 FPS (trung bình)

• @100 psi - 260 FPS (trung bình)

Barrel dài 50cm, ID .495"

• @80 psi - 265-283 FPS

• @100 psi - 284-305 FPS

Barrel OoD Tightbore dài 35cm, ID 12.75mm

• @80 psi - 217-221 FPS

Cylinder bore 3/4" - Dart Bamboo 1.2g

Barrel Kuryaka dài 60cm, ID 13mm

• @100 psi - 225 fps (trung bình)

Barrel dài 50cm, ID .495"

• @100 PSI - 230 fps (trung bình)

Barrel OoD Tightbore dài 50cm, ID 12.75mm

• @80 psi - 220 FPS (trung bình)

• @100 psi - 235 FPS (trung bình)

Barrel OoD Tightbore dài 40cm, ID 12.75mm

• @80 psi - 210 fps (trung bình)

• @100 psi - 225 fps (trung bình)

Cylinder bore 3/4" - Dart Worker 1.0g

Barrel OoD Tightbore dài 40cm, ID 12.75mm

• @100 psi - 248-262 FPS

• @80 psi - 240 FPS (trung bình)

FAQ

• Cây blaster chạy High Pressure Air này có an toàn để dùng không?

Tất cả các bộ phận có chứa khí đều là loại được rating cho pneumatic. Áp suất tối đa có thể chạy trong hệ này mà mình có thể nói là an toàn là 150 psi.

• Mấy file “alternate” đó là gì vậy?

“1-1-16 Bore Cylinder” là bộ file thay thế, thiết kế để dùng chủ yếu cho cylinder bore 1-1/16". Cylinder này quá to và cực kỳ kém hiệu quả. (xấp xỉ 58cc thể tích khí bên trong, so với bore 3/4" xấp xỉ 28cc thể tích khí bên trong) Hiệu năng tăng thêm không đáng so với lượng khí tiêu tốn, nhưng nó sẽ cho phép bạn vượt 300 FPS ở 100 psi.

“10-32 Body Rods” thay các thanh ty giữ thân (thường là ty ren 6-32) bằng ty ren 10-32. Cứng hơn nhiều nhưng mình thấy không thật sự cần. Tuy nhiên, ty 10-32 lại phổ biến hơn trong giới nerf.

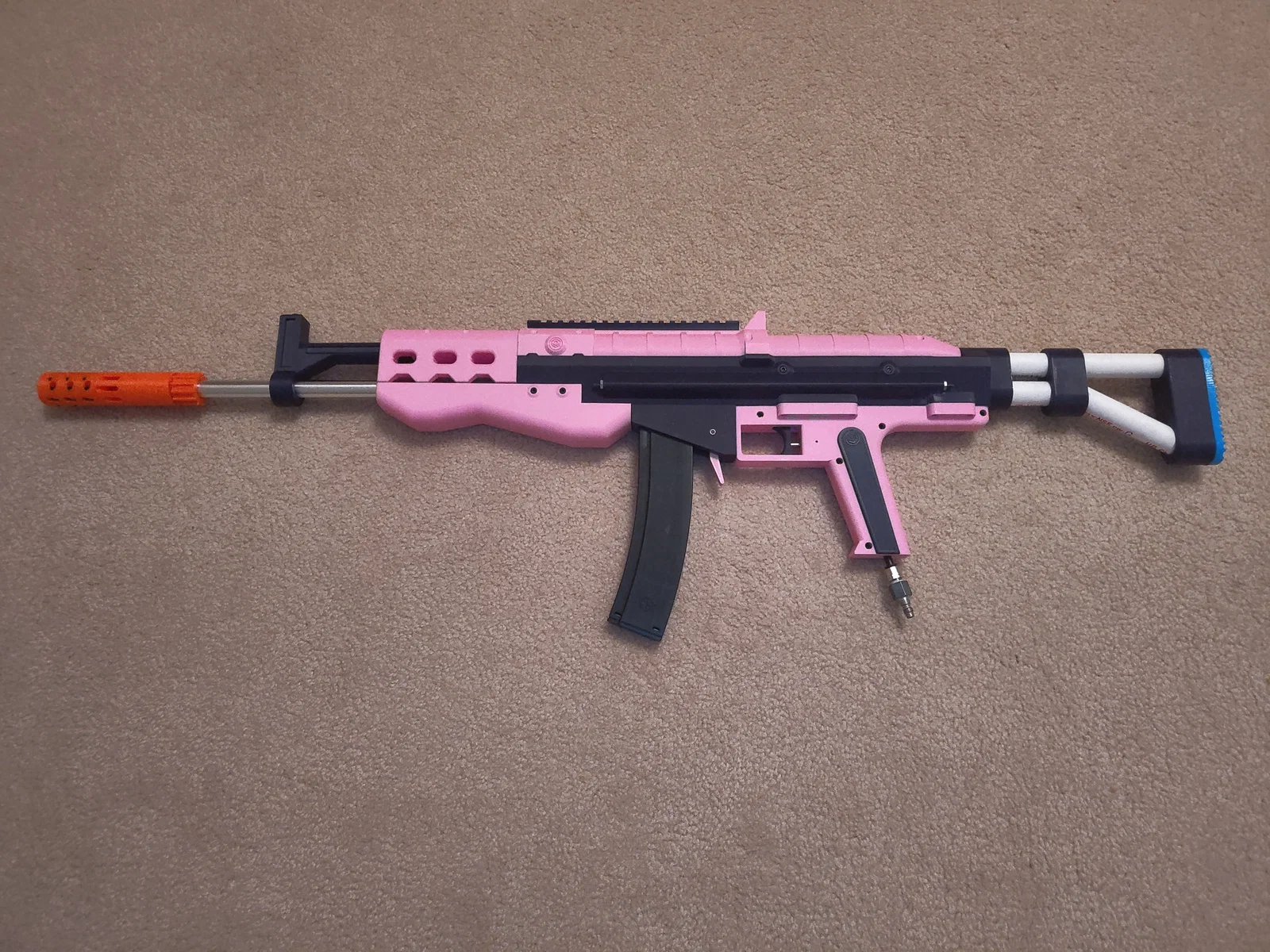

“PVC Stock” là các file dùng cho báng (stock) bạn thấy trong ảnh của cây mẫu. Báng này cần dán keo, và giờ có rất nhiều stock gắn picatinny rail để chọn, nên mình để nó ở dạng tuỳ chọn.

• Danh sách linh kiện dài và tốn quá, có kit DIY nào gom đủ cho đơn giản và rẻ hơn không?

Nếu đủ nhiều người hỏi về kit, mình sẽ thử tổ chức group buy. Nhưng mình không kỳ vọng sẽ có đủ người quan tâm để đáng làm quy trình đó. Với chi phí của các cụm pneumatic lớn, giá mỗi kit cũng gần như sẽ tương đương tự mua lẻ.

• Sao dùng nhiều heat set vậy?

Mình thích heat sets. Và thích cái khả năng tháo lắp blaster mà không lo tuôn nhựa.

• Máy in của mình không in vừa các món, bạn cắt nhỏ file ra cho vừa được không?

Bed in của mình là 256x256 và kích thước này là bắt buộc để in được tất cả chi tiết. Muốn cho các miếng lớn vừa một bed nhỏ hơn thì phải redesign đáng kể, mà hiện tại mình chưa thấy blaster này có đủ traction/độ phổ biến để làm.

• Sao FPS của mình thấp hơn số bạn đã ghi nhận?

Kiểm tra tất cả seal và đảm bảo không bị leak ở bất kỳ đoạn nào. Nếu bạn redesign các chi tiết bên trong để hợp với bộ pneumatic riêng của bạn, nhớ chắc chắn là bạn không vô tình chặn cổng intake hay exhaust nào. Kiểm tra pusher có seal trong barrel không, barrel có được ép xuống hết cỡ vào trong blaster không, và pusher có seal trong bản in “core” hay không—đồng thời bôi đủ grease để vận hành mượt.

Credits

Red Cowl - Picatinny rails và thiết kế collet

Change Log

v1.01 - cập nhật “Body Middle” cho bộ file ty ren 6-32 và 10-32, cũng như bộ master fileset.
