SkewBow (Crossbow Skewer) - Bản Nerf Tự In 3D

SkewerCrossbow

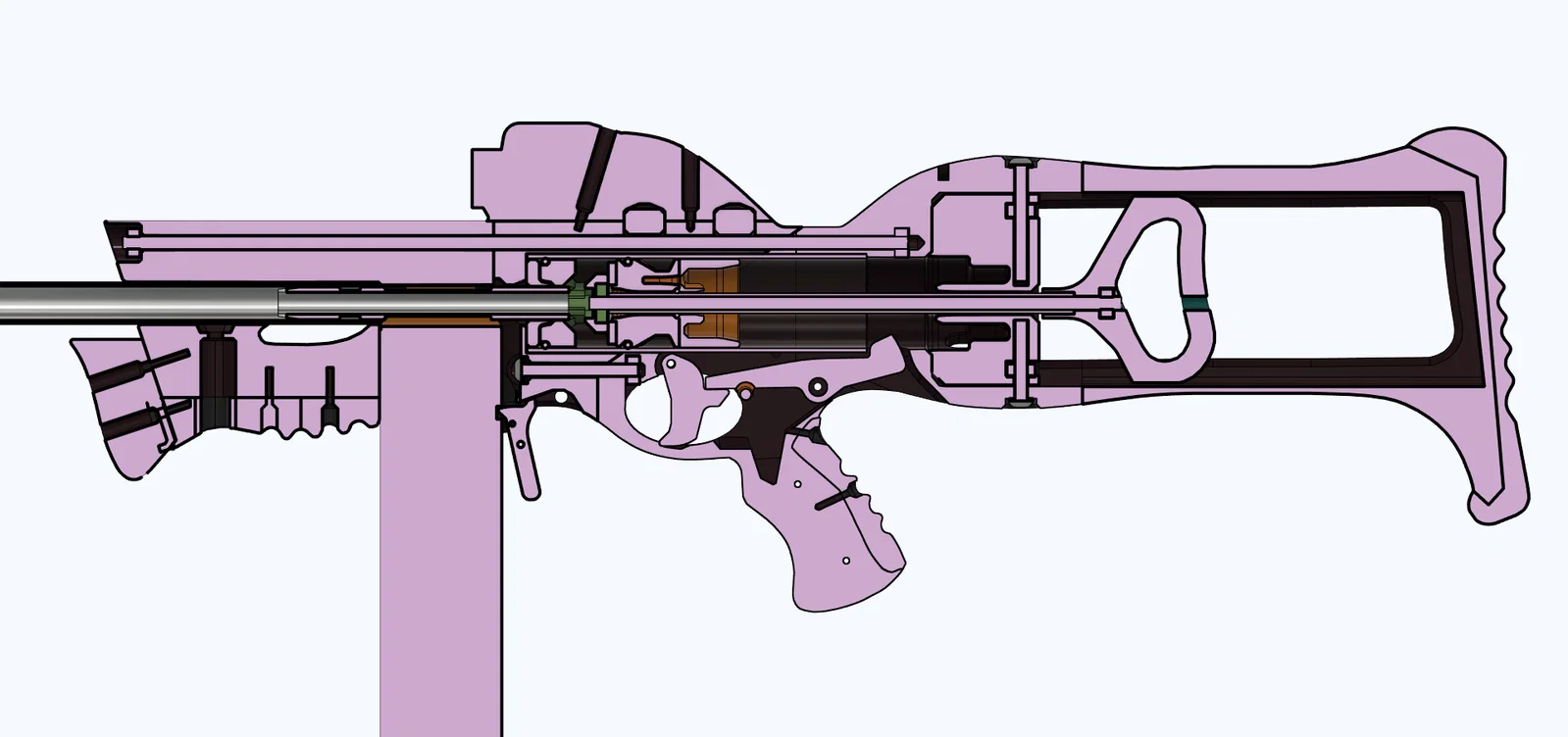

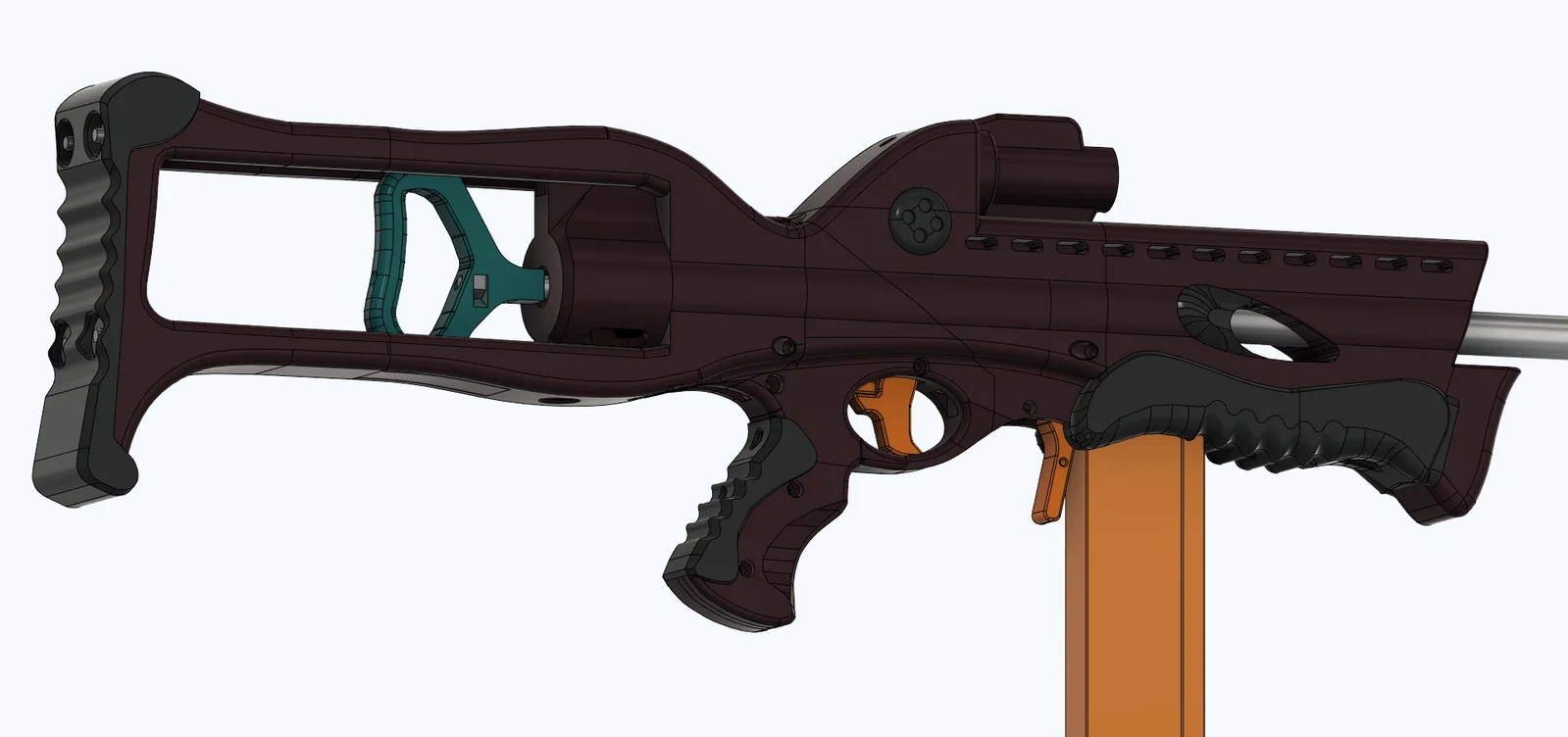

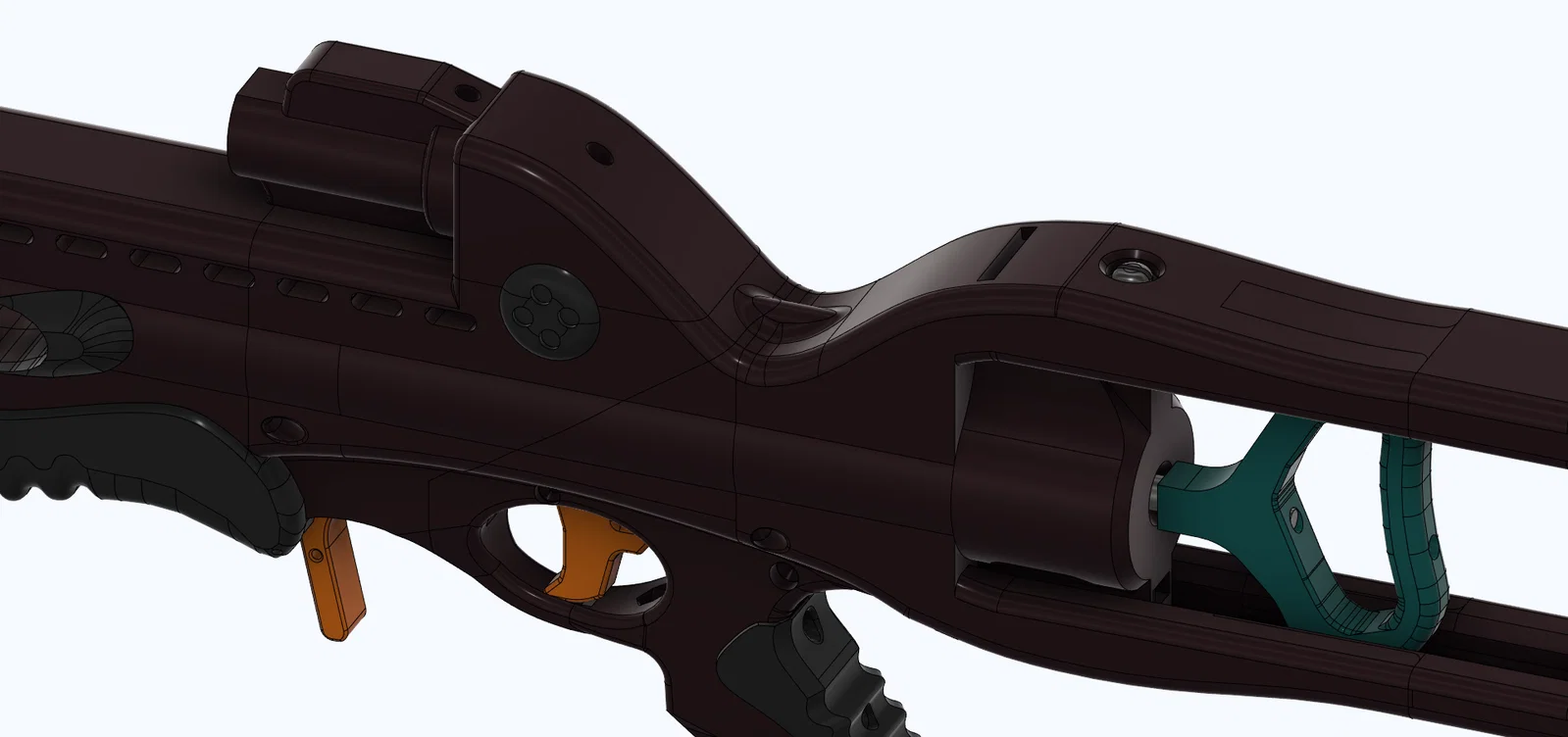

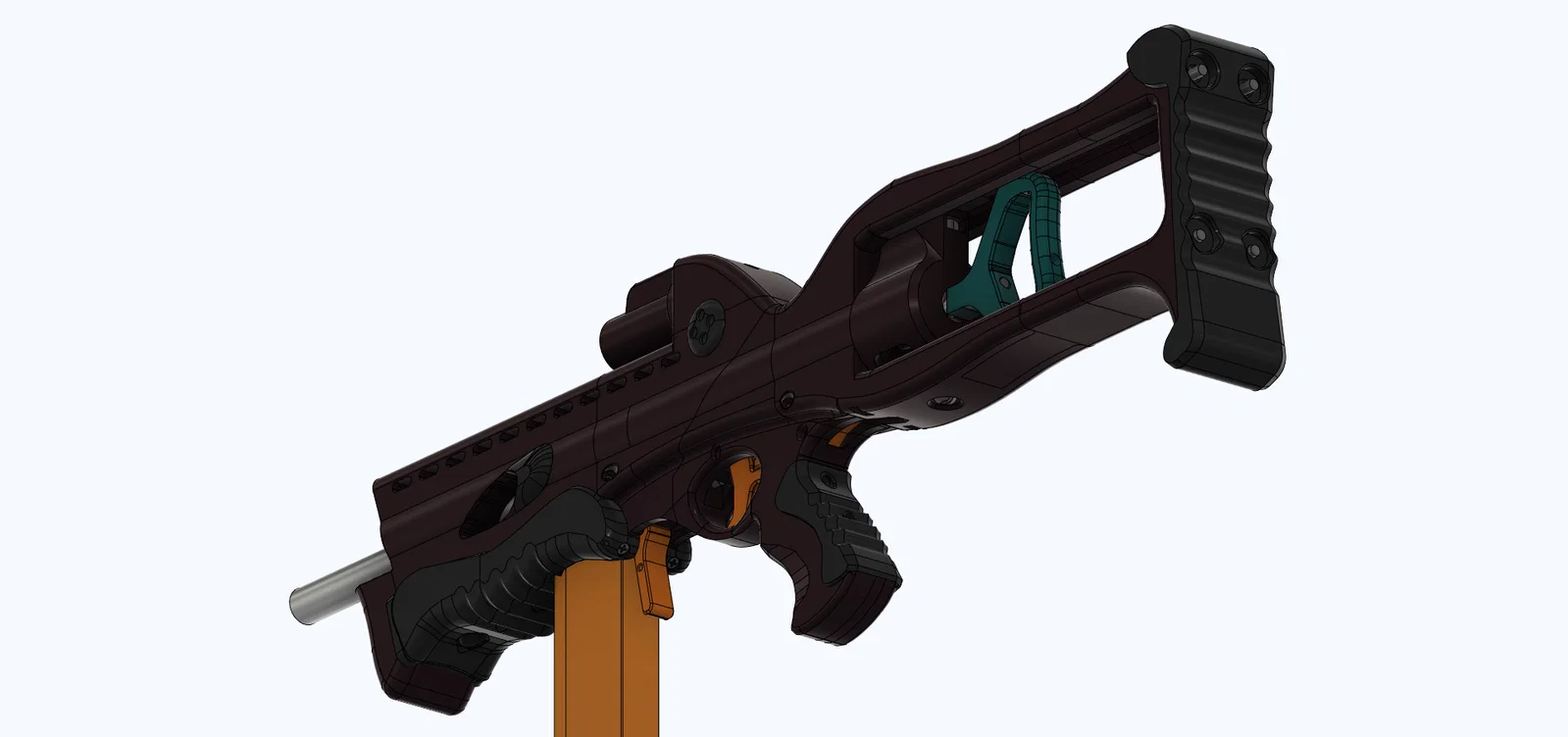

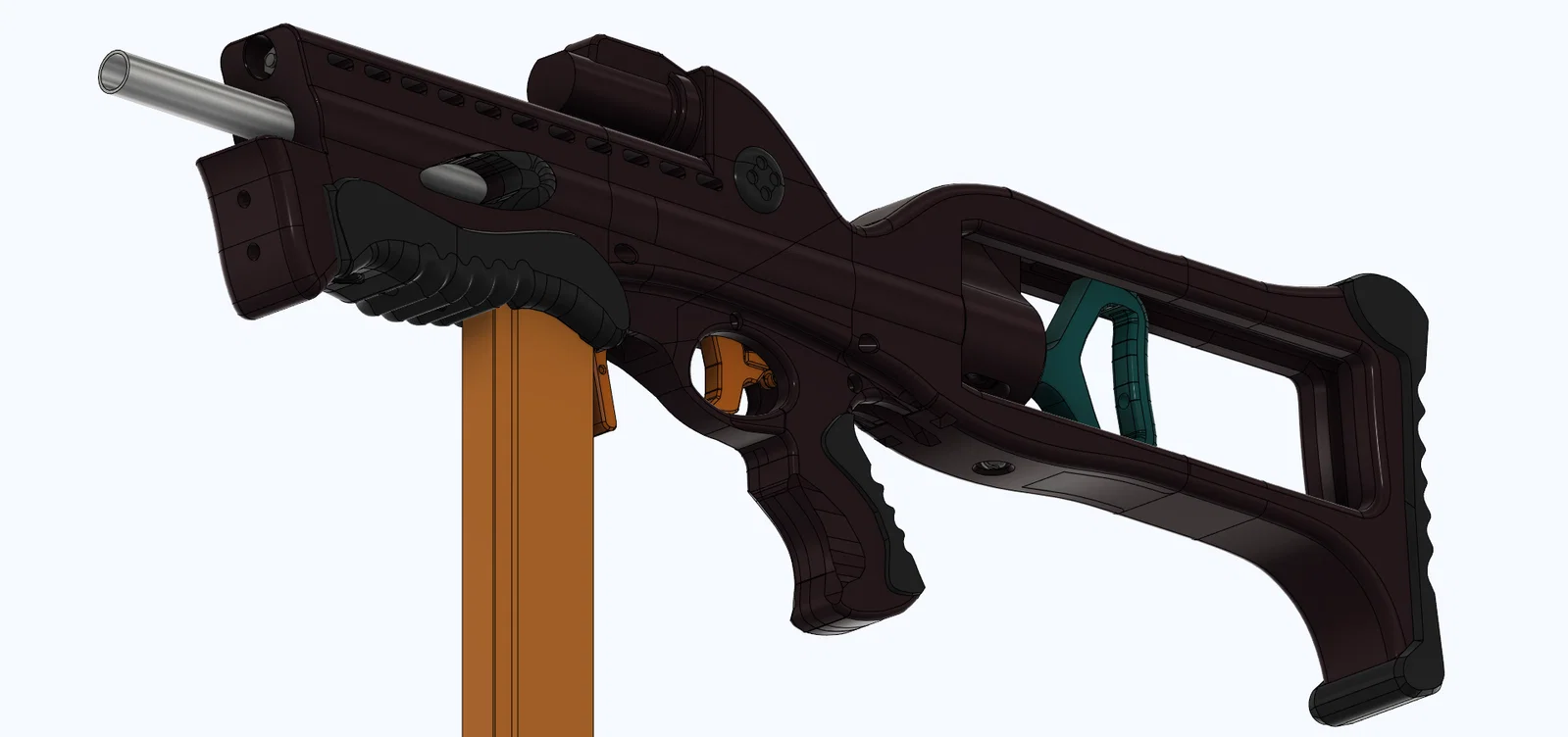

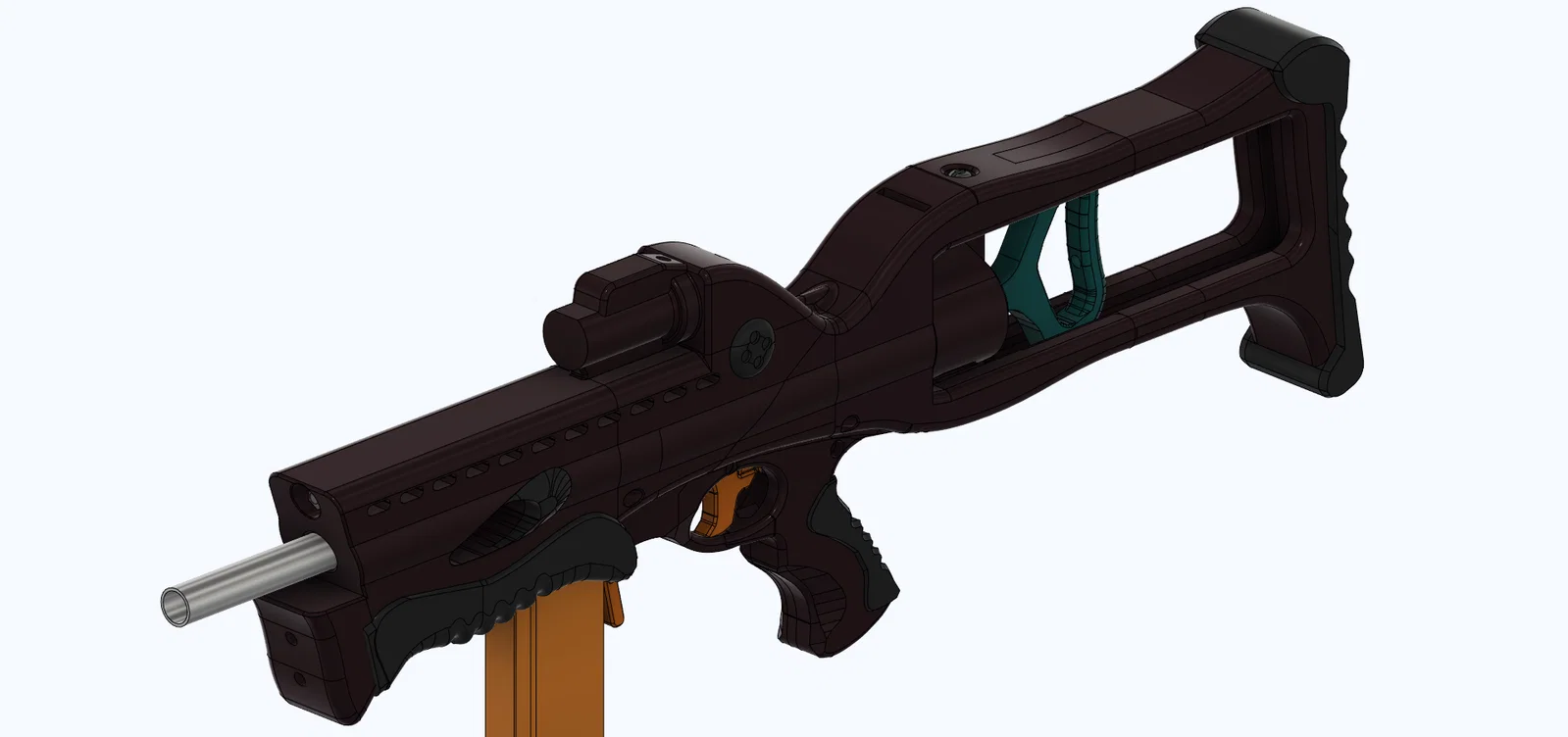

SkewBow là sự kết hợp giữa một bộ Skewer đặt bên trong lớp vỏ Crossbow đời 1995, tất cả đều có thể in 3D.

BLASTER NÀY VẪN ĐANG TRONG GIAI ĐOẠN OPEN BETA. KHÔNG PHẢI TẤT CẢ CÁC BỘ PHẬN, HƯỚNG DẪN HOẶC THÔNG TIN ĐỀU ĐÃ LÀ BẢN HOÀN THIỆN.

Nhật ký thay đổi: 16-9-21 2:46PM EST: Thay đổi hình học bên trong magwell của bộ phận 2Grip, in sẽ đẹp hơn.

Nhật ký thay đổi: 16-9-21 4:42PM EST: Danh sách linh kiện phần 1Stock và các thanh ren đã thay đổi, giúp cả 4 thanh stock có cùng chiều dài (9 inch).

Nhật ký thay đổi: 28-9-21 10:00PM EST: Phiên bản v2 của SkewBow đã ra mắt. Tất cả các bộ phận đã được tinh chỉnh nhỏ để cải thiện khả năng in và độ tin cậy. Các bộ phận bên ngoài giờ đây đã được sửa đổi để tách màu tốt hơn, giúp bạn có thể tạo ra một chiếc SkewBow phối màu hoàn hảo mà không cần sơn lại. Đã thêm 5 ốc vít 4-40 vào danh sách linh kiện.

Nhật ký thay đổi: 17-1-22 1:04PM EST: Cập nhật 1stock do rãnh ốc bị quá chật! Tôi xin lỗi vì sự bất tiện này.

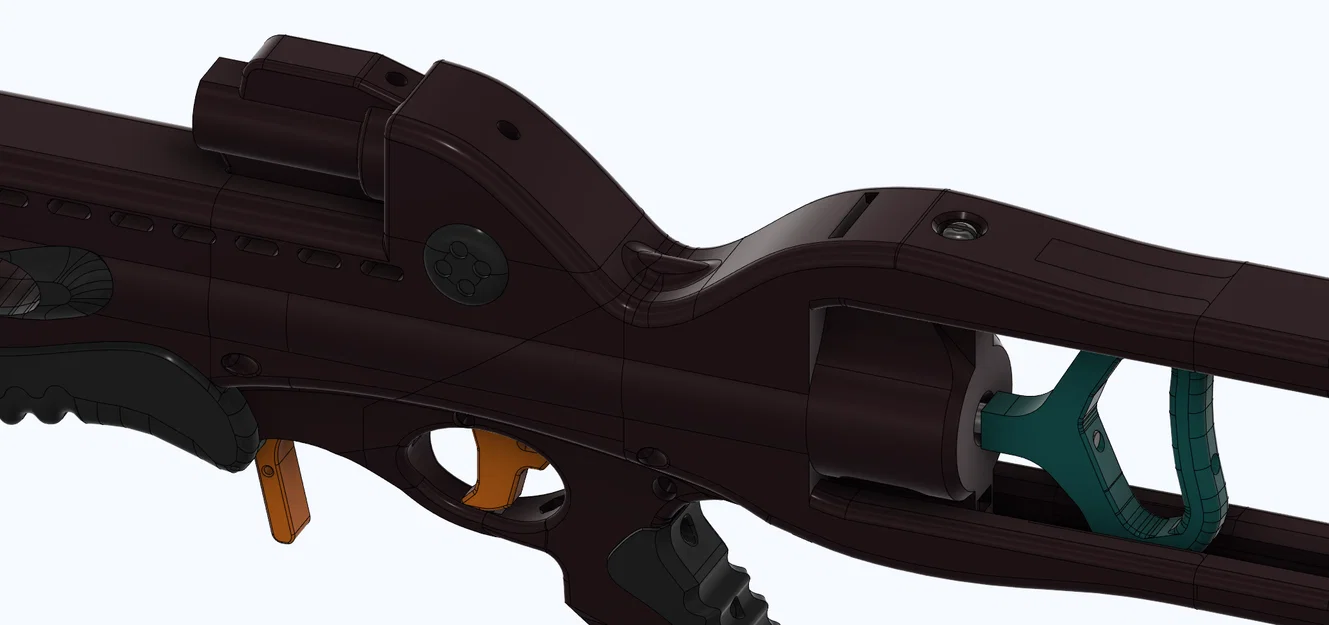

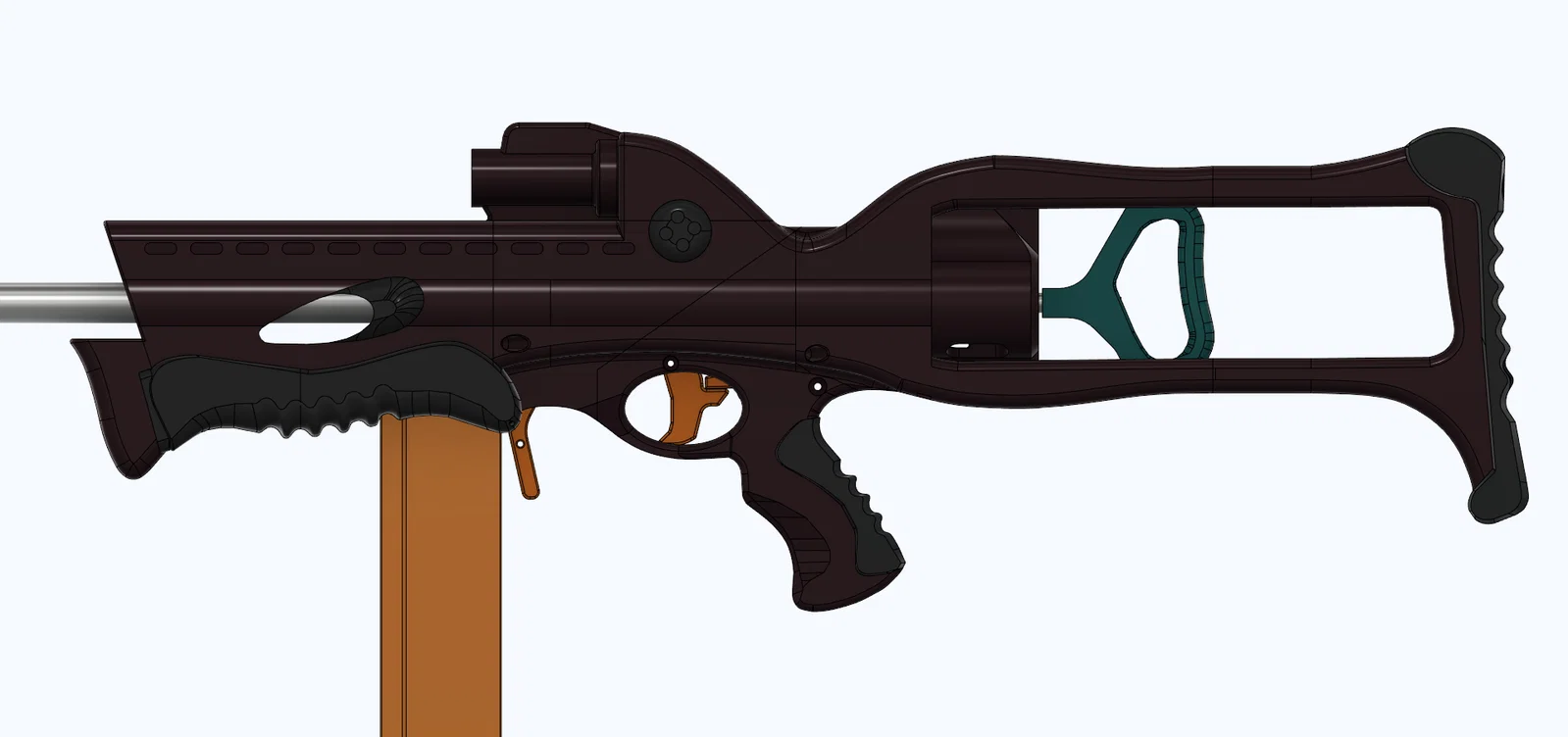

Đây là mẫu Crossbow 1995 có thể in được, sử dụng cơ chế bên trong của blaster Skewer do Charamile Designs (Taffy) thiết kế.

https://www.youtube.com/watch?v=YjSSTB4wfps

Tóm lại, đây là một chiếc Crossbow sử dụng băng đạn mà bạn có thể tự in!

Phần Crossbow của thiết kế này được Slug tạo ra lần đầu vào năm 2017, chỉ 5 tháng sau chiếc Caliburn gốc. Thiết kế đó có NHIỀU vấn đề, và bản thiết kế này đã khắc phục hết. Tôi cũng đang làm một bản Crossbow 1995 chuẩn hơn.

Thông tin in ấn

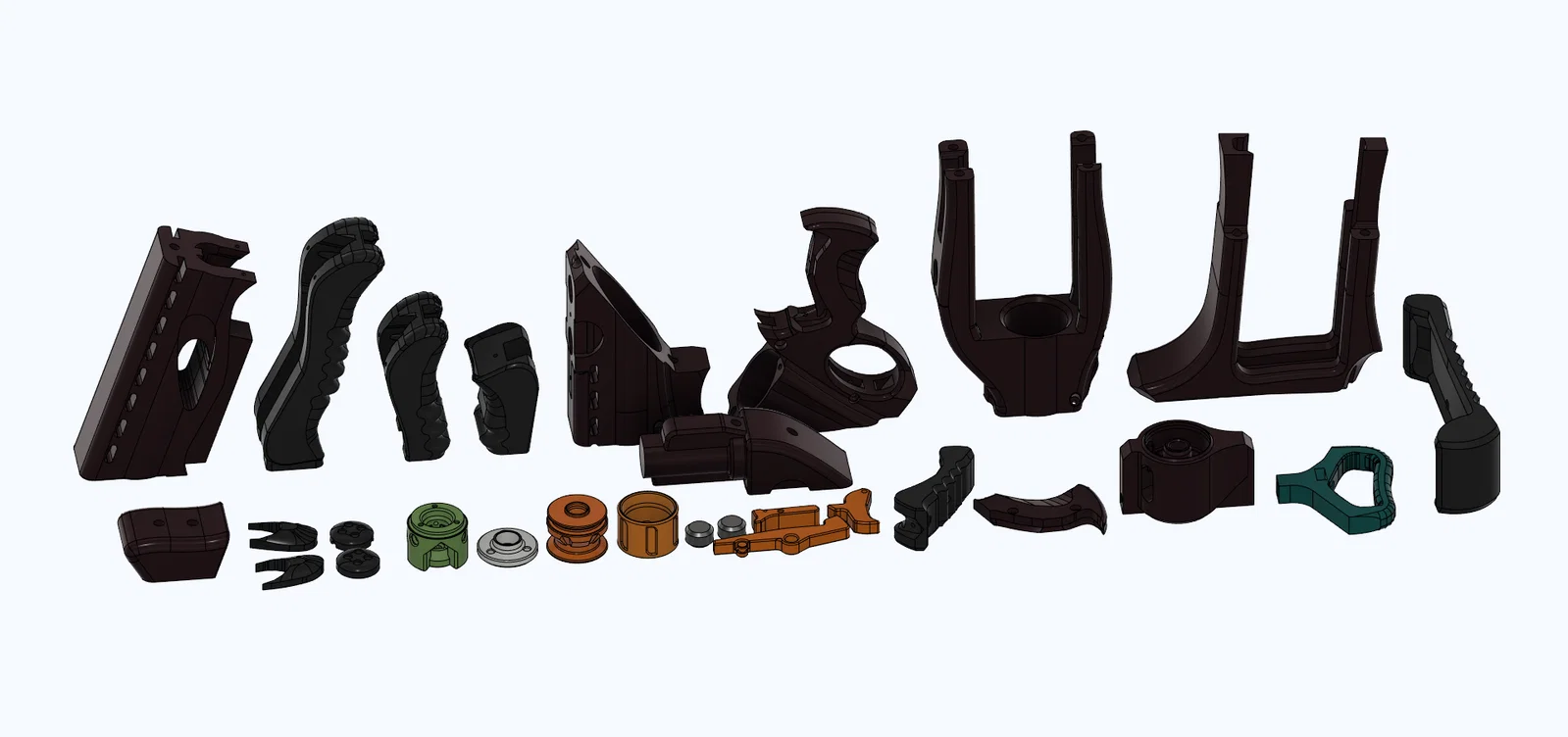

Thiết kế này không cần support (ngoại trừ một phần nhỏ tích hợp sẵn trong bộ phận 1Grip và FullForegrip). Tất cả file STL được xuất theo hướng in tối ưu, ảnh hướng in cũng được cung cấp trong danh sách.

Bạn sẽ cần hơn 1 cuộn nhựa 1kg. Khoảng 110 giờ in ở chế độ 30% Gyroid, 4 tường, 70mm/s.

Tôi đã in trên máy Ender 3 v2 với khổ in 220 x 220 x 250 mm.

File bổ sung

Có sẵn các file STEP và F3D.

Hiệu suất

Video tổng quan: https://www.youtube.com/watch?v=PaMqwsO_Oak

Hiệu suất của blaster này tương đương với Skewer, khoảng 210fps với ron kín và lò xo k26 đi kèm nòng 11".

Linh kiện (Hardware)

Blaster này KHÔNG sử dụng bộ linh kiện Skewer tiêu chuẩn. Tôi KHÔNG bán hay cung cấp bộ linh kiện.

Một số linh kiện cần phải cắt tỉa lại cho vừa vặn. Nếu bạn không rành về đo đạc, hãy cứ cắt cho đến khi linh kiện không bị thừa ra ngoài là được.

Xin lỗi vì sự bất tiện khi pha trộn giữa đơn vị inch và mm.

Bạn có thể mua linh kiện từ CaptainSlug, nhưng đây có thể là đơn hàng tùy chỉnh. Xem danh sách linh kiện chi tiết trong file Google Sheets đính kèm để đặt hàng số lượng lớn từ McMaster.

Lắp ráp

Video hướng dẫn lắp ráp: Việc lắp ráp SkewBow khó hơn so với Skewer tiêu chuẩn. Tôi đã cố gắng hết sức để giữ nguyên kiểu dáng Crossbow.

Lưu ý

Nếu bạn tự làm, tôi rất muốn xem thành quả của bạn! Hãy nhắn tin cho tôi trên Discord (Sillybutts#5905) hoặc tag tôi trên Reddit (u/SillyTheGamer).

Tuyên bố miễn trừ trách nhiệm: Đây không phải là đồ chơi. Blaster này dành cho người chơi có kinh nghiệm, không dành cho trẻ em. Phải vận hành đúng cách để tránh chấn thương. Tôi không chịu trách nhiệm cho bất kỳ chấn thương nào. Vui lòng sử dụng chụp nòng màu cam sáng. Kiểm tra luật pháp địa phương trước khi chế tạo.
