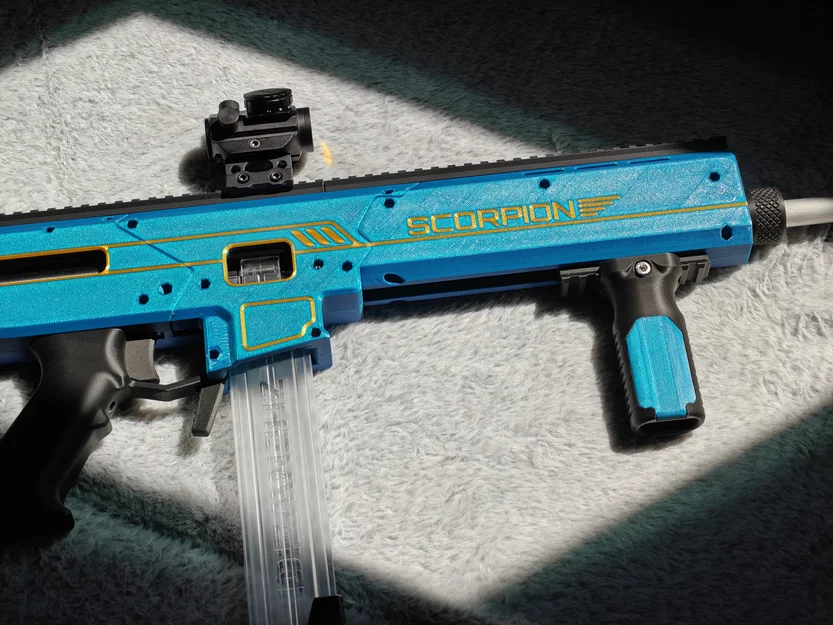

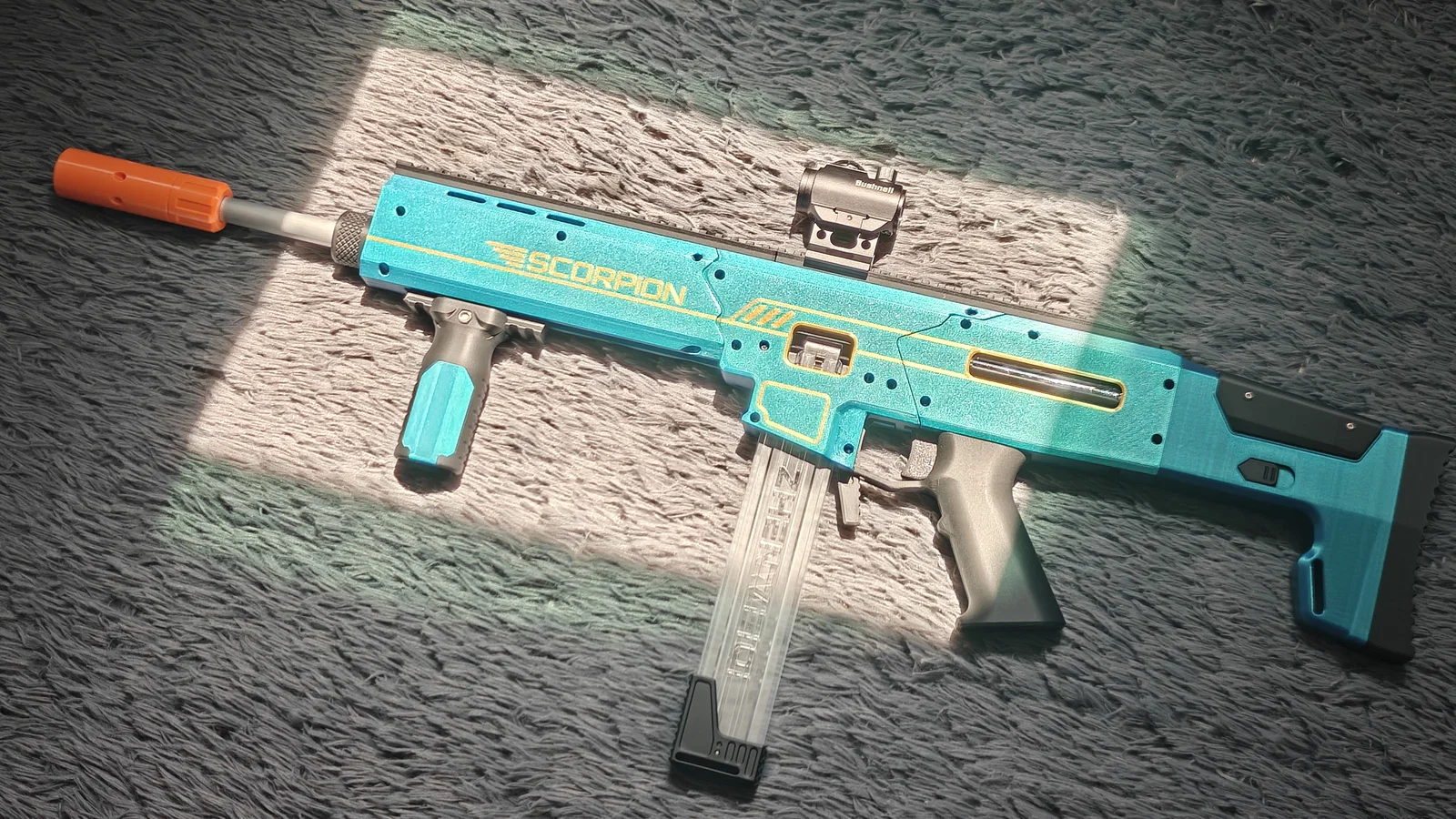

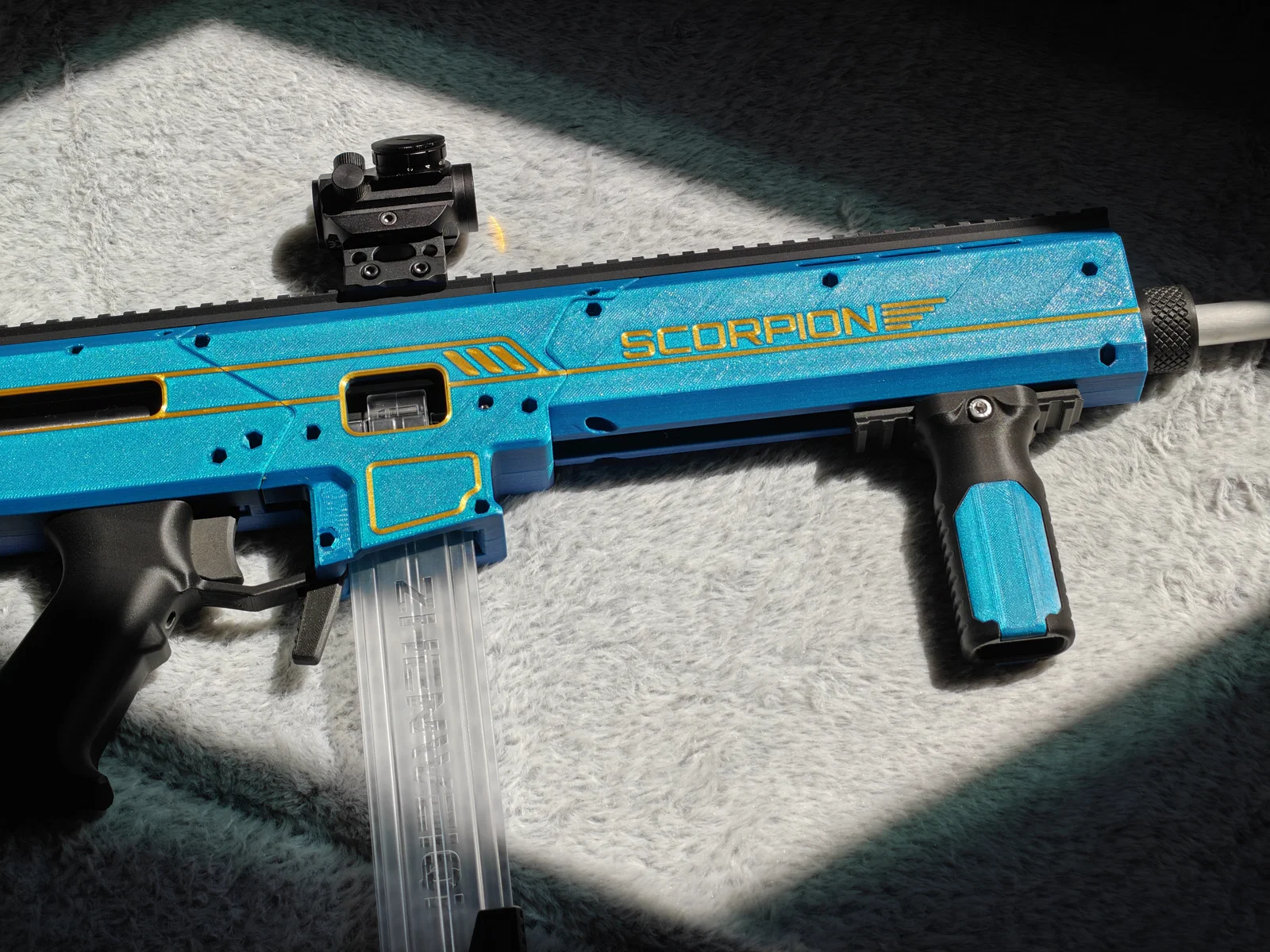

Scorpion Ontos Remix - Bản nâng cấp lấy cảm hứng từ FN SCAR-L và Bushmaster ACR

Scorpion là bản remix từ Ontos V1.X (bản cũ) sử dụng 35mm PT. Bản remix này mang lại trải nghiệm cầm nắm mới mẻ với phần thân và báng súng theo phong cách ACR, nhưng vẫn giữ nguyên các nguyên tắc thiết kế cốt lõi của dòng Ontos. Hiện tại, phiên bản tương thích với V2.X (sử dụng TC plunger tube) đang được phát triển và sẽ sớm ra mắt.

LƯU Ý

1. Mình đã đính kèm các file .step đã cắt sẵn với văn bản in nổi cho những bạn dùng máy in đa màu muốn đổi màu chữ. Ngoài ra, mình cũng có bản chữ in chìm dành cho các máy in đơn màu.

2. Scorpion PPCAR hiện vẫn đang trong quá trình phát triển, các thông số về độ xoắn (twist rate) và số đường rãnh vẫn là dự đoán. Hãy cho mình biết nếu bạn gặp vấn đề khi sử dụng nhé.

PHẦN CỨNG BỔ SUNG

Ray trên (Top Rail)

• 4x ốc M3 x 12mm đầu tròn - dùng để gắn các phần của ray trên
• 4x ốc tán M3 - dùng làm ốc ẩn cho ray trên

Phần gác má (Cheek Rest)

• 4x ốc M3 x 12mm đầu tròn - dùng để gắn gác má

HƯỚNG DẪN IN

• Các phần nhô lên của CenterLeft và CenterRight (phần magwell/receiver) cần hỗ trợ (support) tương tự như GripLeft và GripRight; hãy sử dụng cài đặt support giống như hướng dẫn của Ontos 2.0.
• Các khe trang trí ở FrontLeft và FrontRight sẽ in đẹp hơn nếu có hỗ trợ. Mình đã dùng support dạng lưới với góc nghiêng 30 độ.
• Scorpion PPCAR nên được đặt phần nòng hướng xuống bàn in, với ít nhất 3 lớp vỏ (walls), 3 lớp mặt trên/dưới và ít nhất 10% infill. Phần này không cần support. Mình khuyên bạn nên dùng tính năng seam painting và sơn vào đường nối bên trong để tránh ảnh hưởng đến các đường rãnh.
• Phần báng súng (Stock) nên được in với mặt đế báng hướng xuống dưới.
• Phần tay cầm (Grip) cần support cho bảo vệ cò. Hãy làm theo hướng dẫn support của Ontos 2.0; mình đã dùng support dạng lưới với góc nghiêng 30 độ.

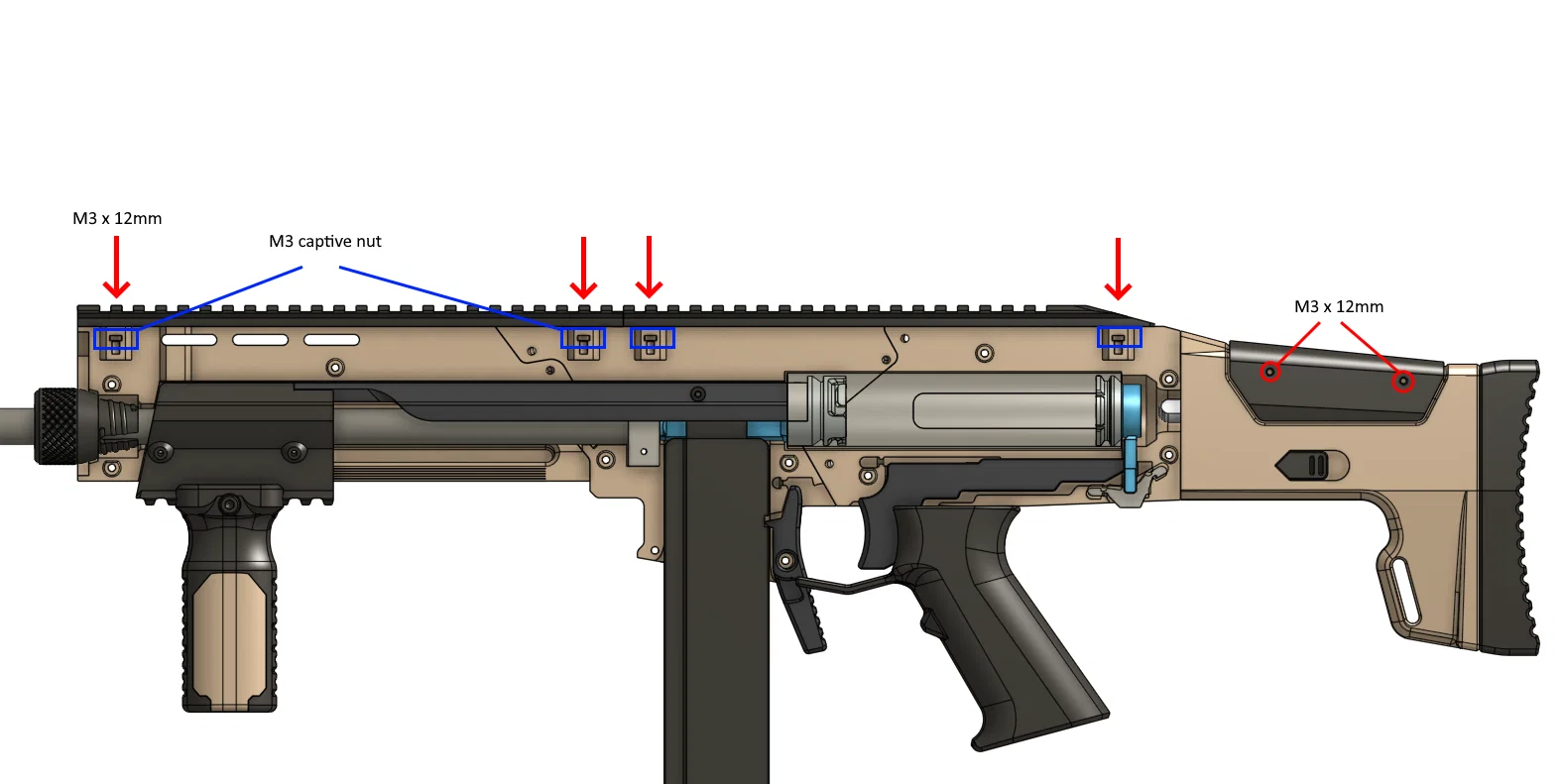

HƯỚNG DẪN LẮP RÁP (Xem ảnh phía trên)

• Quy trình lắp ráp gần như tương tự với Ontos nguyên bản, nên bạn có thể tham khảo tài liệu kỹ thuật của dòng đó.
• Các phần khung bên phải có khe để nhét ốc tán M3 cho ray trên, hãy lắp ốc vào trước khi ghép hai nửa khung lại, tương tự như các ốc tán ở bản gốc.
• Các ốc vít của gác má sẽ bắt trực tiếp vào nhựa của báng súng.

Cảm ơn JoshK, cha đẻ của Ontos, đã giúp mình xử lý những vấn đề ban đầu cho bản remix này!
