DragonBurner cho máy in V-Wheel

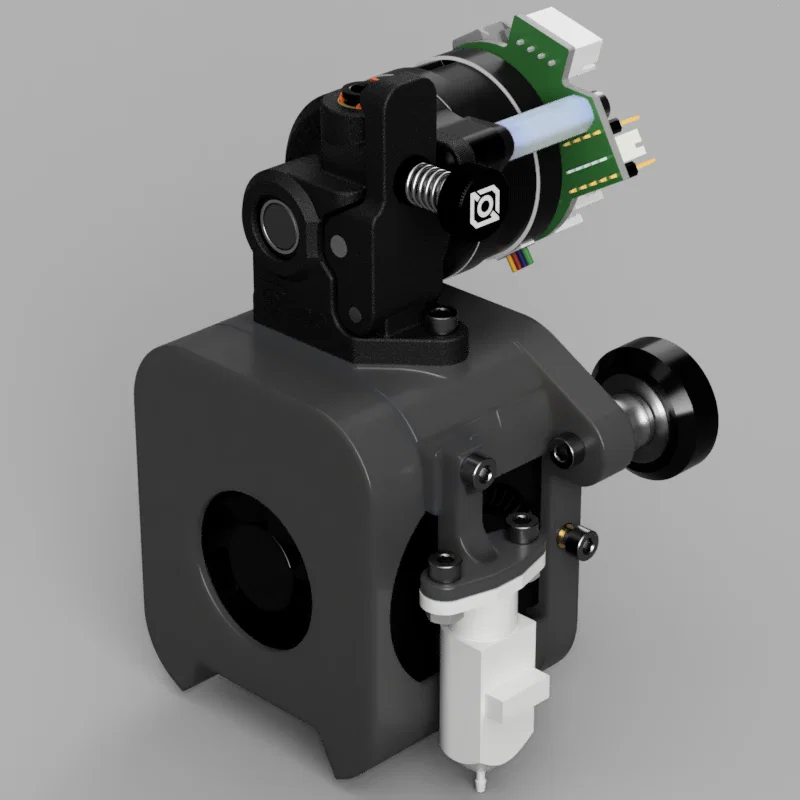

Mình muốn có cách để dùng Dragonburner của Chirpy2605 trên một con V-Wheel bedslinger mình mua rẻ từ facebook marketplace (Biqu B1 SE Plus). Mình có thấy vài thiết kế dùng adapter plate, nhưng thường thì nó làm riêng cho từng dòng máy và bị mất một phần hành trình trục Y. Cuối cùng mình tìm được thiết kế Welder của Hellfirehd: không bị mất hành trình Y và có vẻ sẽ hợp với đa số máy in V-Wheel. Con Biqu B1 Plus của mình đi dây đai (belt path) hơi khác so với Ender 5 hay Sovol Sv05, nên mình đã chỉnh lại phần X-Carriage của Welder để phù hợp.

Mình cũng muốn dùng hotend có lưu lượng (flow rate) cao hơn e3d V6, nên mình làm thêm ngàm gắn Dragon Hotend. BOM vẫn y như BOM gốc của Welder (bên dưới).

BOM:

2 x 4010 Blower Fans
1 x 3010 Axial Fan
1 x V6 or Dragon Style Hotend
1 x Orbiter 2 Mounting Style Extruder
1 x 3D Touch
11 x M3 Heat Inserts
2 x M3 Hex Nuts (for 3D touch)
2 x SHCS M3x40mm (Used to attach Extruder Mount to Cowl & X-Carriage)
2 x SHCS M3x25mm (only for V6 Style Hotend)
2 x SHCS M3x12mm (for Extruder)
5 x SHCS M3x10mm/12mm (2 used for securing belts to X-Carriage; 2 for attaching Cowl to X-Carriage; 1 for securing 3D touch to Hotend Mount)
2 x SHCS M3x8mm (for 3D touch)

Mình khuyên nên ráp toolhead trước, rồi mới gắn X-Carriage lên thanh nhôm X extrusion. Siết tất cả V-wheels sao cho chuyển động mượt, không rơ (có thể bạn sẽ cần đổi qua ốc BHCS nếu trước giờ chưa dùng). Tiếp theo, nới lỏng 2 bánh trên cùng để chừa khoảng trống luồn dây từ toolhead đi giữa X-Carriage và X extrusion. Sau khi cố định toolhead lên X-Carriage xong thì siết lại 2 bánh trên. Cuối cùng, gắn extruder vào nếu bạn chưa gắn từ trước.
